Сведения о средстве измерений: 65930-16 Контроллеры программируемые безопасные для систем противоаварийной защиты

Номер по Госреестру СИ: 65930-16
65930-16 Контроллеры программируемые безопасные для систем противоаварийной защиты
(HIMatrix)

Назначение средства измерений:
Контроллеры программируемые безопасные для систем противоаварийной защиты HIMatrix (далее - контроллеры) предназначены для измерительных преобразований унифицированных выходных аналоговых сигналов датчиков в виде силы и напряжения постоянного тока, частотно-импульсных сигналов, несущих информацию о параметрах технологического процесса, а также выдачи аналоговых и дискретных сигналов управления для предупреждения и защиты от аварийных ситуаций.

Внешний вид. Контроллеры программируемые безопасные для систем противоаварийной защиты, http://oei-analitika.ru рисунок № 1

Внешний вид.
Контроллеры программируемые безопасные для систем противоаварийной защиты
Рисунок № 1

Внешний вид. Контроллеры программируемые безопасные для систем противоаварийной защиты, http://oei-analitika.ru рисунок № 2

Внешний вид.
Контроллеры программируемые безопасные для систем противоаварийной защиты
Рисунок № 2

Внешний вид. Контроллеры программируемые безопасные для систем противоаварийной защиты, http://oei-analitika.ru рисунок № 3

Внешний вид.
Контроллеры программируемые безопасные для систем противоаварийной защиты
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 14.12.2021
Номер записи - 157348
ID в реестре СИ - 379748
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

HiMatrix, F35,

Производитель

Изготовитель - Фирма "HIMA Paul Hildebrandt GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

MI_16 Возраст парка СИ по дате производства

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№1878 от 2016.12.14 Об утверждении типов средств измерений

Наличие аналогов СИ: Контроллеры программируемые безопасные для систем противоаварийной защиты (HIMatrix)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "HIMA Paul Hildebrandt GmbH"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
44562-10 20.07.2021	Системы управления и автоматической противоаварийной защиты с жестким программированием безопасные, Planar4 Фирма "HIMA Paul Hildebrandt GmbH" (ГЕРМАНИЯ )	ОТ МП	4 года
65929-16 14.12.2021	Системы управления и автоматической противоаварийной защиты безопасные, HIMax Фирма "HIMA Paul Hildebrandt GmbH" (ГЕРМАНИЯ )	ОТ МП	4 года
65930-16 14.12.2021	Контроллеры программируемые безопасные для систем противоаварийной защиты, HIMatrix Фирма "HIMA Paul Hildebrandt GmbH" (ГЕРМАНИЯ )	ОТ МП	4 года

RT_28 Анализ рынка поверки Махачкалы

Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.

Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.

Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.

При проведении исследований были введены следующие ограничения:

в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
Объемы первичных и периодических поверок за период с 2017г. по н.в.
Информация о местах осуществления деятельности организаций-поверителей.
Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
Детальный анализ по каждой из организации, работающей в выбранном городе.
Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
Количество поверок по типам СИ в динамике по годам.
Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
Быстрый анализ контрагентов организаций-поверителей.
Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Контроллеры программируемые безопасные для систем противоаварийной защиты (HIMatrix)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО ИК "СИБИНТЕК" (RA.RU.311951)		F35	1		0	1	0	1	0	1
ООО ИК "СИБИНТЕК" (RA.RU.311951)		HiMatrix	1		0	0	0	0	0	0

Стоимость поверки Контроллеры программируемые безопасные для систем противоаварийной защиты (HIMatrix)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Контроллеры имеют следующие виды метрологически значимого программного обеспечения (ПО):

• ПО контроллеров;
• Программа SILworX для управления контроллером и разработки прикладной программы в соответствии с ГОСТ Р МЭК 61131-3;
• Прикладная программа (далее - ПП) для решения задач противоаварийной защиты, управления и контроля объекта.

Идентификационные данные метрологически значимого ПО приведены в таблицах 1-3.

Таблица 1 - Идентификационные данные ПО контроллеров F3 AIO 8/4 01

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	RIONCCPU HA BS	RIONCCPU HA BS
Номер версии (идентификационный номер) ПО	7.20	7.14
Цифровой идентификатор ПО	0xa140 510e	0x49b5 35e0
Алгоритм вычисления цифрового идентификатора	CRC32	CRC32

Таблица 2 - Идентификационные данные ПО контроллеров F35 и F60

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	L3CPU HA1 L3 BS	L3CPU HA1 L3 BS	L3CPU HA1 L3 BS
Номер версии (идентификационный номер) ПО	12.8	11.12	10.32
Цифровой идентификатор ПО	0x786b C2e7	0xa47b e172	0x04a7 bed8
Алгоритм вычисления цифрового идентификатора	CRC32	CRC32	CRC32

Таблица 3 - Идентификационные данные программы SILworX

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	SILworX	SILworX	SILworX
Номер версии (идентификационный номер) ПО	6.114	7.18	8.34
Цифровой идентификатор ПО	-	-	-
Алгоритм вычисления цифрового идентификатора	-	-	-

ПО контроллеров разрабатывается только изготовителем. В процессе изготовления ПО записывается в энергонезависимую память контроллеров. ПО является составной и неотъемлемой частью контроллеров, и поэтому не входит в перечень комплектности поставки контроллеров. Обновление старой версии ПО на более новую возможно только при наличии программы SILworX, лицензионного ключа, авторизованного доступа к контроллеру и нового ПО. Защита ПО контроллеров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Программа SILworX предназначена для разработки, тестирования, компиляции и загрузки прикладной программы заказчика в контроллеры, а также для управления

Лист № 4 Всего листов 7 и диагностики контроллеров и соответствует требованиям ГОСТ Р МЭК 61131-3. Использование SILworX возможно только при наличии у пользователя лицензии изготовителя с установкой специального индивидуального аппаратного (Hardlock) или программного (Softlock) ключа активации с уникальным для каждой лицензии кодом разрешения доступа. SILworX также предоставляет возможность организации управления доступом пользователей с установлением прав доступа каждого пользователя с защитой паролем. Защита SILworX от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в оответствии с Р 50.2.077-2014.

Прикладная программа (ПП) может быть разработана изготовителем, заказчиком или по его поручению сторонней специализированной фирмой (далее - пользователь) при наличии у них программного продукта SILworX и лицензии. ПП является частью ПО контроллеров, которая обеспечивает выполнение задач противоаварийной защиты, контроля и управления объектом. Разработка, тестирование, компиляция и загрузка ПП в системы возможны только из SILworX, использование других программных продуктов для доступа в контроллеры невозможно вследствие несовместимости кодов. SILworX имеет встроенные инструменты защиты содержания ПП от модификации. При загрузке ПП в контроллер выполняется проверка целостности кода и его аутентичности. При соблюдении всех предписаний изготовителя и стандартов МЭК защита ПП от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Метрологические характеристики контроллеров нормированы с учётом влияния на них ПО.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к контроллерам программируемым безопасным для систем противоаварийной защиты HIMatrix

ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Поверка

осуществляется по документу МП 201-010-2016 «Контроллеры программируемые безопасные для систем противоаварийной защиты HIMatrix. Методика поверки», утвержденному ФГУП «ВНИИМС» 13.09.2016 г.

Основные средства поверки приведены в таблице 7.

Таблица 7 - Основные средства поверки

Средство поверки, регистрационный номер	Основные метрологические характеристики
Калибратор универсальный Н4-7, регистрационный № 22125-01	Пределы допускаемой основной погрешности воспроизведений: - силы постоянного тока I для предела 1п=20 мА: ±(0,004% I + 0,0004% 1п), - напряжения постоянного тока U для предела ип=20 В: ±(0,002%U + 0,00015% Ып)
Мультиметр цифровой прецизионный Fluke 8508А, регистрационный № 25984-14	Пределы допускаемой основной погрешности измерений: - силы постоянного тока I в диапазоне от 0 до 20 мА: ±(0,0014% I + 0,0002% I п), - напряжения постоянного тока U в диапазоне от 0 до 20 В: ±(0,00035% U + 0,00002% Ып), где 1п, Ып - верхние значения диапазонов измерений
Генератор сигналов произвольной формы 33250А, регистрационный № 52150-12	Диапазон воспроизводимых частот от 1 мкГц до 80 МГц, пределы допускаемой основной относительной погрешности частоты выходного сигнала 2Ч0^-4 %

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке контроллера.

Изготовитель

Фирма HIMA Paul Hildebrandt GmbH, Германия
Адрес: 68782, Albert-Bassermann-Str. 28, Bruhl, Germany
Тел. +49 (6202) 7090, Факс +49 (6202) 709 107
E-mail: info@hima.com, Internet: www.hima.com

Заявитель

Общество с ограниченной ответственностью «Системы Промышленной Безопасности -
Технологии 21 века» (ООО «СПБ-XXI»)
ИНН 7718843546
Адрес: 107076, Россия, г. Москва, Электрозаводская ул., д. 33, стр. 5
Тел./факс: +7 (495) 787-28-94

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66 E-mail: office@vniims.ru, www.vniims.ru

Принцип действия контроллеров основан на аналого-цифровом преобразовании поступающих на их аналоговые входы сигналов от датчиков, а также цифро-аналоговом преобразовании величины с целью выработки управляющего сигнала.

Контроллеры HIMatrix представлены модификациями F3 AIO 8/4 01, F35 и F60.

F35 и F3 AIO 8/4 01 представляют собой устройства в металлическом корпусе, имеющие фиксированное число каналов: F35 - 8 аналоговых входных каналов, 2 канала счета импульсов, 24 дискретных входных канала и 8 дискретных выходных каналов, F3 AIO 8/4 - 8 аналоговых входных каналов и 4 аналоговых выходных канала.

Контроллер F60 построен по модульному принципу и может включать в себя модули: AI 8 01 (8 аналоговых входных каналов), AO 8 01 (8 аналоговых выходных каналов), CIO 2/4 01 (2 канала счета импульсов и 4 дискретных выходных канала), MI 24 01 (24 входных канала, каждый из которых может быть сконфигурирован для восприятия аналоговых или дискретных сигналов). Кроме того, в состав контроллера F60 входят модули: питания PS01, центрального процессора CPU, дискретных входов и выходов 3-х типов и модуль с релейным выходом.

В контроллерах имеются дополнительные варианты исполнений:

F3 AIO 8/4 011 (-20°С) - предназначены для использования в расширенном рабочем диапазоне температур; F3 AIO 8/4 012 (subsea/-20°C) -для использования внутри водонепроницаемой погружаемой аппаратуры подводного применения; F3 AIO 8/4 014, F35 034, AI 8 014, CIO 2/4 014, MI24 014 - для использования в железнодорожных системах в расширенном рабочем диапазоне температур.

В контроллерах предусмотрено дублирование каналов и процессоров. Контроллеры включают в себя устройства внутреннего самодиагностирования на основе высокостабильных цифро-аналоговых преобразователей: при достижении погрешностью измерительного канала (ИК) предела допускаемой погрешности с учетом сохранения функции безопасности - выдается предупредительная сигнализация и канал отключается с переходом в заданное программой безопасное состояние.

Фотографии общего вида контроллеров с указанием мест пломбировки от несанкционированного доступа представлены на рисунках 1-3.

Внешний вид. Контроллеры программируемые безопасные для систем противоаварийной защиты (HIMatrix), http://oei-analitika.ru

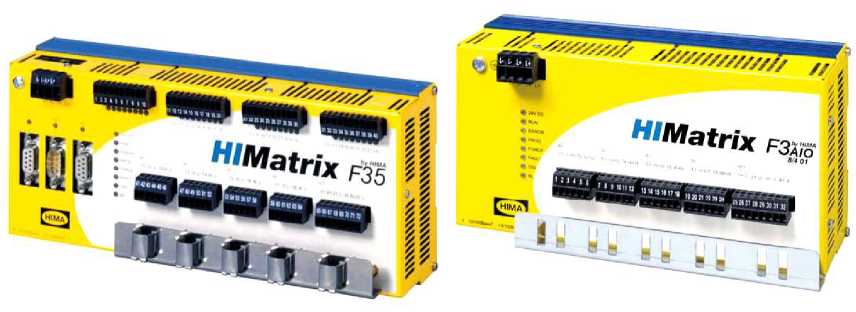

Рисунок 1 - Фотографии общего вида контроллеров F35, F3 AIO 8/4 01

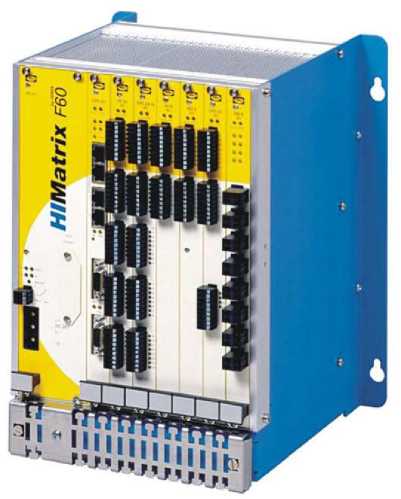

Рисунок 2 - Фотография общего вида контроллера F60

Рисунок 3 - Фотография места пломбировки от несанкционированного доступа (справа) на задней стороне контроллера

Таблица 6 - Комплектность контроллеров HIMatrix

Наименование	Обозначение	Количество
Контроллер программируемый безопасный для систем противоаварийной защиты	HIMatrix	1 шт.
Руководство по эксплуатации	HI 800 394 RU	1 экз.
Методика поверки	МП 201-010-2016	1 экз.
Руководства по эксплуатации модулей, входящих в состав контроллеров и другая техническая документация	в соответствии с индивидуальным заказом
Комплект аппаратного и программного обеспечения	в соответствии с индивидуальным заказом

Основные метрологические характеристики контроллеров приведены в таблице 2.

Таблица 4 -	Метрологические характеристики контроллеров
Тип контроллера (модуля)	Диапазоны преобразований сигналов		Пределы допускаемой основной погрешности, % от верхнего значения диапазона вх./вых. сигнала	Пределы допускаемой дополнительной погрешности, % от верхнего значения диапазона вх./вых. сигнала /°С
	на входе	на выходе
F3 AIO 8/4 01	от 0 до 10 В	от 0 до 2000 ед.м.р ¹⁾	±0,2	±0,011
	от 0 до 20 мА от 4 до 20 мА	от 0 до 1000 ед.м.р* от 200 до 1000 ед.м.р*	±0,4
		от 0 до 2000 ед.м.р от 400 до 2000 ед.м.р	±0,2
F3 AIO 8/4 01	от 0 до 2000 ед.м.р от 400 до 2000 ед.м.р	от 0 до 20 мА от 4 до 20 мА	±0,2

Продолжение таблицы 4

Тип контроллера (модуля)	Диапазоны преобразований сигналов		Пределы допускаемой основной погрешности, % от верхнего значения диапазона вх./вых. сигнала	Пределы допускаемой дополнительной погрешности, % от верхнего значения диапазона вх./вых. сигнала /°С
	на входе	на выходе
F35	от 0 до 10 В	от 0 до 1000 ед.м.р	±0,4	±0,015
		от 0 до 2000 ед.м.р	±0,2
	от 0 до 20 мА	от 0 до 500 ед.м.р*	±0,8
		от 0 до 1000 ед.м.р**	±0,4
		от 0 до 1000 ед.м.р*	±0,4
		от 0 до 2000 ед.м.р**	±0,2
	последовательность импульсов частотой от 0 до 100 кГц	24 бит	±1 импульс
F60 (AI 8 01)	от -10 до +10 В	от -1000 до +1000 ед.м.р	±0,4	±0,015
		от -2000 до +2000 ед.м.р	±0,2
	от 0 до 20 мА от 4 до 20 мА	от 0 до 1000 ед.м.р**	±0,4
		от 0 до 2000 ед.м.р**	±0,2
		от 0 до 500 ед.м.р*	±0,8
		от 0 до 1000 ед.м.р*	±0,4
F60 (AO 8 01)	от -1000 до +1000 ед.м.р	от -10 до +10 В	±0,3	±0,02
	от -2000 до +2000 ед.м.р
	от 0 до 1000 ед.м.р от 0 до 2000 ед.м.р	от 0 до 20 мА
F60 (MI 24 01)	от 0 до 20 мА	от 0 до 2000 ед.м.р	±0,2	±0,0086
F60 (CIO 2/4 01)	последовательность импульсов частотой от 0 до 1 МГц	24 бит	±1 импульс
Примечания 1) ед.м.р - единица младшего разряда; * - с использованием внешнего шунта 250 Ом; ** - с использованием внешнего шунта 500 Ом

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение электрического питания, В постоянного тока	24 + 20% ²⁴ -15%
Габаритные размеры контроллеров, мм, не более: F3 AIO 8/4 01	207х114х97
F35	257х114х97
F60	260х312х245
Масса контроллеров, кг, не более: F3 AIO 8/4 01	1,0
F3 AIO 8/4 012 (subsea/-20°Q	1,4
F35	1,2
F60	10

Наименование характеристики

Значение

Условия эксплуатации:

- нормальная область значений температуры окружающей среды, °С
- рабочая область значений температуры окружающей среды, °С
- рабочая область значений температуры окружающей среды для исполнений: F3 AIO 8/4 011 (-20°С), F3 AIO 8/4 012 (subsea/-20°Q,

F3 AIO 8/4 014, F35 034, AI 8 014, CIO 2/4 014, MI24 014

- относительная влажность воздуха (без конденсации влаги), %, не более

от +22 до +28

от 0 до +60

от -20 до +60 от -25 до +70
