Номер по Госреестру СИ: 44562-10
44562-10 Системы управления и автоматической противоаварийной защиты с жестким программированием безопасные
(Planar4)
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Planar4
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| cf4364d5-09b7-ecfa-e112-ef6f11d1f0d8 | 44562-10 | 2022-10-05 | — | актуальная |
| 8a36b5ee-9c08-0ba9-b52f-2ce71622f48d | 44562-10 | 2020-08-27 | 2022-10-05 | архивная |
| ca1e81dc-b464-467c-0ef1-89ede50c3c64 | 44562-10 | 2020-05-07 | 2020-08-27 | архивная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.

Система имеет следующие виды метрологически значимого программного обеспечения (ПО):
• ПО модулей ввода 62 100, 52 100, 52 110;
• Прикладная программа (далее 11П) для решения задач противоаварийной защиты, управления и контроля объекта.
Идентификационные данные метрологически значимого ПО приведены в таблицах 1 - 3.
Таблица 1 Идентификационные данные ПО модуля 62 100
|
Идентификационные данные (признаки) |
Значения | ||
|
Идентификационное наименование ПО |
BS+GWG P |
BS-GWG N |
62100F03 |
|
Номер версии (идентификационный номер) ПО |
2.1 |
2.1 |
03 |
|
Цифровой идентификатор ПО |
0x4551 |
0x4551 |
0x2c46 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
CRC16 |
CRC16 |
Таблица 2 Идентификационные данные ПО модуля 52 100
|
Идентификационные данные (признаки) |
Значения | |
|
Идентификационное наименование ПО |
52100 |
52 100F01 |
|
Номер версии (идентификационный номер) ПО |
1.2 |
01 |
|
Цифровой идентификатор ПО |
0xC913 |
0x5f41 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
CRC16 |
Таблица 3 Идентификационные данные ПО модуля 52 110
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
52110F01 |
|
Номер версии (идентификационный номер) ПО |
01 |
|
Цифровой идентификатор ПО |
0x40fc |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
ПО модулей разрабатывается только изготовителем. В процессе изготовления модулей данное ПО (включая калибровочные коэффициенты) записывается в энергонезависимую память модулей и дальнейшему изменению вне изготовителя не подлежит. Доступ к этому ПО без специального оборудования технически невозможен. ПО модулей является составной частью модулей, отдельно не распространяется и недоступно, поэтому не входит в перечень комплектности поставки систем. Защита ПО модулей ввода от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Принцип устройства и работы системы не предусматривает наличия центральных управляющих модулей, поэтому ПО на уровне системы отсутствует. Следствием этого является невозможность внешнего доступа в работающую систему. Система предоставляет пользователю только возможность чтения состояния отдельных модулей. Для этого в системе должен быть установлен специальный модуль связи (для каждого протокола обмена используется свой тип модуля, см. комплектность).
Программирование ПП выполняется путем создания электрических соединений между контактами разъемов установочных гнезд на задней стороне каркаса системы. Во время эксплуатации система находится в закрытом корпусе и механически защищена в нем от несанкционированного доступа. При соблюдении всех предписаний изготовителя и стандартов МЭК защита ПП от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики модулей нормированы с учетом влияния на них ПО.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р МЭК 61508-2007 Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью.
Техническая документация фирмы - изготовителя
В состав системы входят следующие измерительные компоненты:
- модули аналогового ввода 62 100;
- модули больших интервалов временной задержки 52 100;
- модули малых интервалов временной задержки 52 110.
Модули аналогового ввода обеспечивают восприятие измерительной информации, представленной сигналами силы и напряжения постоянного тока от 0/4 до 20 мА, от 0/1 до 5 В, и выработку управляющих сигналов.
Модули временной задержки передают входные сигналы на выход модуля с заданной временной задержкой переднего и (или) заднего фронта сигнала.
Высокая надежность и безопасность системы достигаются за счет следующих решений:
- горячее резервирование измерительных каналов и процессоров;
- диагностирование состояния измерительных компонентов и линий связи;
- автоматическое отключение измерительных каналов, в которых обнаружены неисправности.
Каждый модуль аналогового ввода 62 100 имеет два измерительных канала, один из которых может быть использован для резервирования. В память микропроцессора каждого измерительного канала вводят уставки, соответствующие предельно допустимым значениям измеряемой величины при её увеличении или уменьшении, и значение гистерезиса, обеспечивающего устойчивость управления технологическим процессом. При нахождении измеряемой величины в зоне допустимых значений управляющий сигнал на выходе модуля отличен от нуля. При достижении измеряемой величиной границы допустимого значения процессор выдаёт команду на выключение каждого из двух входящих в каждый канал резервирующих друг друга (соединённых параллельно) устройств, вырабатывающих управляющий сигнал. Зоне недопустимых значений соответствует нулевое значение выходного сигнала.
После восстановления нормального состояния технологического процесса (оборудования) автоматическое включение устройств, вырабатывающих управляющий сигнал, происходит после достижения измеряемой величиной значения, отличающегося от допустимого на значение гистерезиса.
В состав каждого модуля входит блок диагностики и связи (DCM), обеспечивающий в течение каждого цикла измерений диагностику работы модуля и линий связи. При обнаружении сбоя выдается сигнал на отключение модуля.
Все модули снабжены защитой от несанкционированного доступа.
Системы применяются в техногенноопасных производствах (химические, газо- и нефтепереработка), при управлении газовыми и паровыми турбинами, компрессорами, подъемными механизмами, в частности, лифтами и т.п.

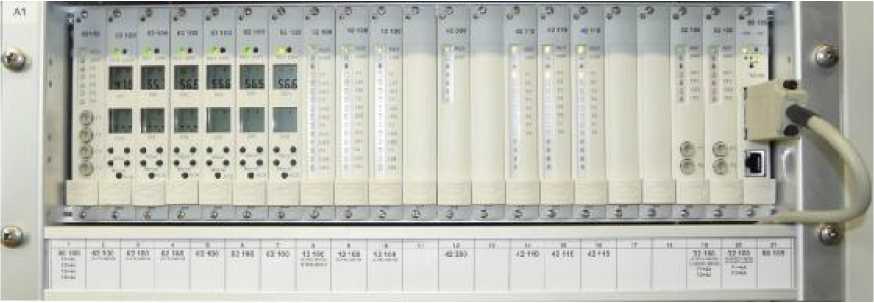

Фотография общего вида системы приведена на рисунке 1.
Рисунок 1 - Фотография общего вида системы
Комплектность систем Planar4 определяется индивидуальным заказом.
В комплект поставки входят:
- комплект технической документации (руководство по эксплуатации на систему, паспорта на модули, входящие в состав системы);
- методика поверки;
- комплект аппаратного и программного обеспечения согласно таблице 6.
Таблица 6
|
№ |
Обозначение |
Описание |
|
1 |
12 100 |
Цифровой модуль ввода |
|
2 |
13 110 |
Цифровой модуль ввода искробезопасный |
|
3 |
22 100 |
Цифровой модуль вывода 25 В / 3 Вт |
|
4 |
22 120 |
Цифровой модуль вывода 25 В / 24 Вт |
|
5 |
22 121 |
Цифровой модуль вывода 60 В / 3 Вт |
|
6 |
32 100 |
Релейный модуль SIL4 24 В |
|
7 |
32 101 |
Релейный модуль SIL4 60 В |
|
8 |
32 102 |
Релейный модуль SIL4 110 В |
|
9 |
32 103 |
Релейный модуль SIL4 220 В |
|
10 |
32 110 |
Релейный модуль SIL2 |
|
11 |
42 ... |
Логические модули |
|
12 |
52 1... |
Модули временных задержек |
|
13 |
62 100 |
Аналоговый модуль ввода |
|
14 |
80 105 |
Модуль связи по Modbus |
|
15 |
80 106 |
Модуль связи по Profibus-DP |
|
16 |
80 107 |
Модуль связи по Ethernet (OPC) |
|
17 |
80 110 |
Модуль сброса |
Окончание таблицы 6
|
18 |
90 100 |
Модуль плавких предохранителей |
|
19 |
90 300 |
Модуль шунтирования |
|
20 |
90 9... |
Базовые шасси (несущие каркасы) |
|
21 |
DP plug 1 |
Шинный коннектор Profibus-DP |
|
22 |
DP cable |
Кабель Profibus-DP |
|
23 |
М 2218 |
Колодка клеммная |
|
24 |
М 2225 |
Передняя панель для свободных посадочных мест |
|
25 |
PC485-PCI |
Интерфейсная карта |
|
26 |
RS485-USB |
Коммуникационный интерфейс |
|
27 |
SPIDER..., RS20... |
Коммутаторы коммуникационных сетей |
|
28 |
Patch..., Connector... |
Патчкабели, сетевые штекеры |
|
29 |
PS 1000 ..., M 34..., M 44..., M 72... |
Источники питания, каркасы к ним, кабели источников питания, панели каркаса питания |
|
30 |
H 40..., H 41..., H 70... |
Усилители дискретных сигналов, релейные модули, модули развязки, фильтры питания |
|
31 |
H 75... |
Модули соединения шин передачи данных |
|
32 |
K 72..., K 90..., K 92..., H 72... |
Распределители питания, вентиляторы, предохранители |
|
33 |
Devices |
Дополнительные принадлежности |
|
34 |
Spare, Fuse |
Запасные части и расходные принадлежности |
|
35 |
Software HIMA..., CM... |
Программное обеспечение визуализации процессов |
