Назначение средства измерений:
Весы автомобильные ВАП (далее - весы) предназначены для измерений массы.
Внешний вид.
Весы автомобильные
Рисунок № 1
Внешний вид.
Весы автомобильные
Рисунок № 2
Внешний вид.
Весы автомобильные
Рисунок № 3
Внешний вид.
Весы автомобильные
Рисунок № 4
Внешний вид.
Весы автомобильные
Рисунок № 5
Внешний вид.
Весы автомобильные
Рисунок № 6
Внешний вид.
Весы автомобильные
Рисунок № 7
Внешний вид.
Весы автомобильные
Рисунок № 8
Внешний вид.
Весы автомобильные
Рисунок № 9
Внешний вид.
Весы автомобильные
Рисунок № 10
Программное обеспечение
Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.
Кроме того, для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик, защищенный паролем и переключателем настроек. Энергонезависимая память защищена переключателем настройки и паролем.
В приборах WE2111 при изменении метрологически значимых параметров юстировки и настройки изменяются показания несбрасываемого счетчика, которые отображаются на дисплее при включении прибора.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО отображаются при включении весов и приведены в таблицах 1-3.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение (для приборов) | ||||
WE2107 |
WE2108 |
CI-600D |
DIS2116 |
WE2111 | |
1 |
2 | ||||
Идентификационное наименование ПО |
- |
- |
- |
- |
- |
Номер версии (идентификационный номер) ПО |
не ниже Р7х* |
не ниже Р8х* |
1.00, 1.01, 1.02, 1.03, 1.04 |
не ниже P 104 |
не ниже v1.0x* |
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
Другие идентификационные данные, если имеются |
- |
- |
- |
- |
- |
* Обозначения «х» или «хх» не относится к метрологически значимому ПО. |
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение (для приборов) | ||||
Микросим М0601 |
IT1000, IT2000P |
1Т3000АР |
1Т9000Е |
IT2000M, 1Т3000М(Ех) IT4000E(T), IT6000E(T), IT8000E(T) | |
1 |
2 | ||||
Идентификационное наименование ПО |
- |
- |
- |
- |
- |
Номер версии (идентификационный |
не ниже |
не ниже |
не ниже |
не ниже |
не ниже |
номер) ПО |
Ed 5.xx* |
у.1.ху* |
у.2.ху* |
v.3.xy* |
v.4.xy* |
Цифровой идентификатор ПО |
0x3C40** |
- |
- |
- |
- |
Другие идентификационные данные, если имеются |
- |
- |
- |
- |
- |
* Обозначения «ху» и «хх» не относится к метрологически значимому ПО ** Контрольная сумма, вычисляется по алгоритму CRC-16 c полиномом 0хА001
Таблица 3 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение (для приборов) |
МИ ВДА/12ЯС, МИ ВЖА/12ЯС, МИ ВДА/12ЦС, МИ ВДА/12Ц, МИ ВДА/6Я, МИ ВДА/12ЦР | |
1 |
2 |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
не ниже U2.01 или U3.01 |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные, если имеются |
- |
Знак утверждения типа
Знак утверждения типананосят на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам автомобильным ВАП
-
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2 ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
-
3 ТУ 4274-001-09690207-2015 «Весы автомобильные ВАП. Технические условия».
Поверка
Поверкаосуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку весов и/или в виде оттиска на свидетельство о поверке, или паспорт.
Изготовитель
Общество с ограниченной ответственностью «Бергхайм» (ООО «Бергхайм») ИНН 7805320510
Адрес:198216 г. Санкт-Петербург, ул. Автомобильная, д. 8
Телефон/факс: +7(812)380-41-14
www.bergheim.ru; E-mail: info@bergheim.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Весы состоят из грузоприемного устройства (далее - ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1-2011) (далее -датчики), и весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1-2011 или терминал по Т.2.2.3 ГОСТ OIML R 76-1-2011).
ГПУ (рисунок 1) включает в себя одну или несколько (до пяти) секций, представляющих собой железобетонную или металлическую конструкцию, каждая из которых опирается на четыре датчика. Соседние секции имеют общие точки опоры на датчики. В зависимости от вариантов установки, ГПУ устанавливается на закладные плиты, которые располагаются на бетонном фундаменте или в бетонном приямке. К одному весоизмерительному прибору могут быть подключены более одного ГПУ, если весоизмерительный прибор оснащен устройством переключения грузоприемных и весоизмерительных устройств (Т.2.7.8 ГОСТ OIML R 76-1-2011).
Рисунок 1 - Общий вид ГПУ весов
В весах используются датчики весоизмерительные тензорезисторные:
-
- датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификация QS, Госреестр № 57673-14;
-
- датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB, модификация ZS, Госреестр № 57674-14;
- датчики весоизмерительные тензорезисторные C, модификации C16A и C16i, Госреестр № 60480-15;
- датчики весоизмерительные сжатия RC3, Госреестр № 50843-12;
- датчики весоизмерительные тензорезисторные WBK, Госреестр № 56685-14;
- датчики весоизмерительные тензорезисторные WBK-D, Госреестр № 54471-13;
- датчики весоизмерительные МВ 150, Госреестр № 44780-10;
- датчики весоизмерительные тензорезисторные М, модификации М70, М100 Госреестр № 53673-13;
- датчики весоизмерительные тензорезисторные D2, Госреестр № 51169-12;
- датчики весоизмерительные тензорезисторные C11, Госреестр № 51168-12.
Сигнальные кабели датчиков напрямую или через соединительную коробку подключаются к весоизмерительному прибору. При использовании в весах цифровых датчиков весоизмерительный прибор представляет собой терминал, при использовании аналоговых датчиков - индикатор.
В весах используются весоизмерительные приборы:
- терминалы весоизмерительные CI, NT, модификация CI-600D, Госреестр № 54472-13;
- приборы весоизмерительные DIS2116, DWS2103, модификация DIS2116, Госреестр № 61809-15;
- приборы весоизмерительные WE, модификации WE2107, WE2108, WE2111, Госреестр № 61808-15;
- приборы весоизмерительные МИ , модификации МИ ВДА/12 ЯС, МИ ВЖА/12 ЯС, МИ ВДА/12ЦС, МИ ВДА/12Ц, МИ ВДА/6Я, МИ ВДА/12ЦР, Госреестр № 61378-15;
- приборы весоизмерительные IT, Госреестр № 63833-16.
- приборы весоизмерительные Микросим, модификация М0601, Госреестр № 55918-13.

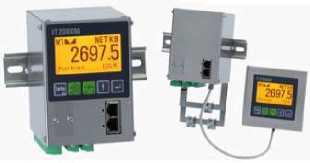

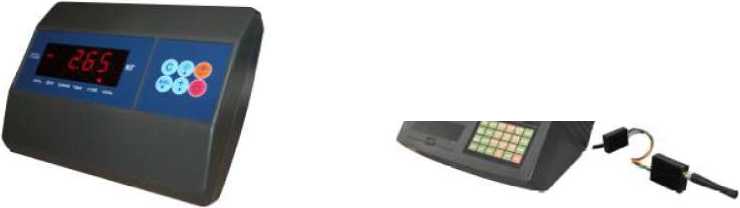

Общий вид весоизмерительных приборов представлен на рисунке 2.
WE2107
WE2108
IT1000
IT2000P
IT3000AP
ГГ4000Е, ГГ6000Е
ГГ8000Е
ГГ9000Е
ISKSES
CI-600D Микросим M0601
МИВЖА/12ЯС
МИВДА/12ЦС
МИВДА/12Ц
Mil ВДА/6Я
МИВДА/12ЦР
Рисунок 2 - Общий вид весоизмерительных приборов
Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее весоизмерительного прибора весов и/или их передачей в виде электрического сигнала через цифровой интерфейс связи на периферийные устройства, например, принтер или персональный компьютер.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство первоначальной установки на нуль (T.2.7.2.4);
- устройство слежения за нулем (T.2.7.3);
- полуавтоматическое устройство установки на нуль (T.2.7.2.2);
- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);
- устройство предварительного задания значения массы тары ( Т .2.7.5);
- устройством переключения грузоприемных и весоизмерительных устройств ( Т.2.7.8);
- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);
- выбор различных единиц измерения массы (2.1);
- запоминающее устройство (4.4.6);
- показывающее устройство с расширением ( Т .2.6). Модификации весов имеют обозначения вида: ВАП- [1][2][3][4], где
-
[1] - максимальная нагрузка Мах, т: 20; 30; 40; 60; 80; 100, 150;
-
[2] - конструкция платформы: Б- железобетонная; М - металлическая;
-
[3] - количество секций ГПУ;
-
[4] - D - условное обозначение для весов , c цифровыми датчиками (для весов с аналоговыми датчиками индекс отсутствует).
Схемы пломбировки для защиты от несанкционированного доступа представлены на рисунках 3 - 9.

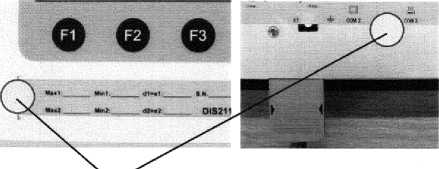

Место пломбировки с помощью разрушаемой наклейки (переключатель режима настройки -слева; винт крепления кожуха - справа)
Место пломбировки
Рисунок 3 - Схема пломбировки прибора весоизмерительного DIS2116
Пломбировка крепежного винта на задней панели корпуса приборов модификаций WE2107, WE2108
Рисунок 5 - Схема пломбировки весоизмерительных приборов WE2107, WE2108 (с помощью разрушаемой наклейки)
Место нанесения
разрушаемых наклеек

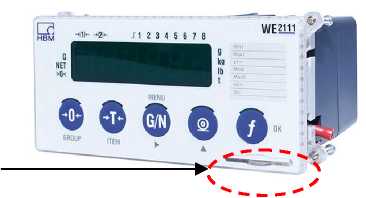

Рисунок 4 - Схема пломбировки приборов весоизмерительных CI-600D (свинцовой пломбой), WE2111 (с помощью разрушаемой наклейки)
Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса приборов модификаций WE2107, WE2108

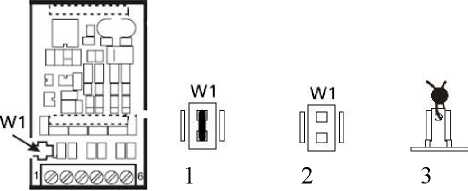

Рисунок 6 - Схема пломбировки весоизмерительных приборов IT. Переключатель W1 (1 - параметры калибровки защищены, 2 - параметры калибровки не защищены,
IИ
В
□ <М’> й -г
О й О t - 3 ззяи ВВЕВИЗВВВВ взв® ввзввввзвв ззв® ГГ.МЯВВ.’.ГЯЯГ.П пзпп
I.
3 - свинцовая пломба)
1
—и-----з------г
—t-*—jt-*—j t~*~—j 1~*~—J t-*—j j—>=-^----
Рисунок 7 - Схема пломбировки корпуса весоизмерительных приборов IT (1 - разрушаемая наклейка)
переключатель

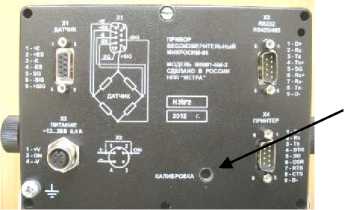

Рисунок 8 - Схема пломбировки весоизмерительного прибора Микросим 0601 от несанкционированного доступа

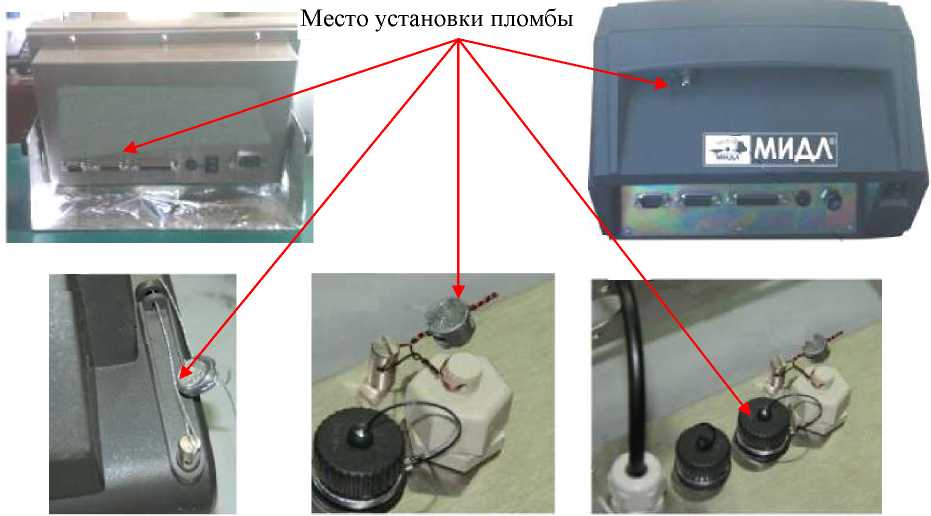

Место установки пломбы
тми да
Рисунок 9 - Схема пломбировки весоизмерительных приборов МИ
