Номер по Госреестру СИ: 65558-16
65558-16 Машины для испытаний пружин и материалов на кручение
(T)
Назначение средства измерений:
Машины для испытаний пружин и материалов на кручение серии T (далее - машины) предназначены для измерений крутящего момента силы и угла поворота при выполнении испытаний на скручивания пружин и других изделий из различных материалов

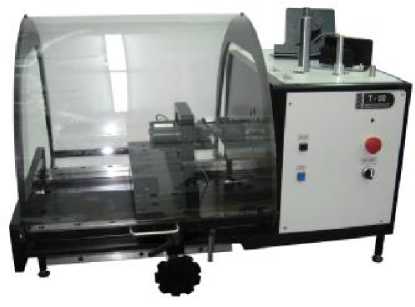

Внешний вид.
Машины для испытаний пружин и материалов на кручение
Рисунок № 1

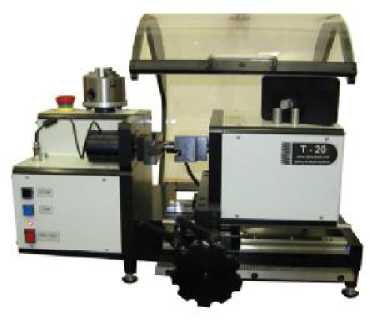

Внешний вид.
Машины для испытаний пружин и материалов на кручение
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 27.10.2021
Номер записи -
ID в реестре СИ - 379358
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Т-20, мод. Т-20, Машина для испытаний пружин и материалов на кручен, Квант-2мт, T-20,
Производитель
Изготовитель - Фирма "SAS Inc."
Страна - ИЗРАИЛЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1630 от 2016.10.27 Об утверждениии типов СИ (117 позиций)
Наличие аналогов СИ: Машины для испытаний пружин и материалов на кручение (T)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
65558-16 Машины для испытаний пружин и материалов на кручение (T) Фирма "SAS Inc." (ИЗРАИЛЬ ) |
70248-18 Машины для испытаний конструкционных материалов на кручение (КТС 405) Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы") (РОССИЯ г. Иваново) |
Все средства измерений Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
65558-16 27.10.2021 |
Машины для испытаний пружин и материалов на кручение, T Фирма "SAS Inc." (ИЗРАИЛЬ ) |
ОТ МП |
1 год |
|
79278-20 22.09.2025 |
Машины для испытания пружин, CT Фирма "SAS Inc." (ИЗРАИЛЬ ) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Бесплатный
Кто поверяет Машины для испытаний конструкционных материалов на кручение (КТС 405)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины для испытаний конструкционных материалов на кручение (КТС 405)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Машин для испытаний пружин и материалов на кручение серии T имеют программное обеспечение «T Series» (далее - ПО), устанавливаемое на ПК, обеспечивающее управление, передачу, обработку и визуализацию измеренных данных.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
T Series |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.3.00 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на боковую панель машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам для испытаний пружин и материалов на кручение серии TТехническая документация «SAS, Inc», Израиль
Поверка
Поверкаосуществляется по документу МП АПМ 30-16 «Машины для испытаний пружин и материалов на кручение серии T. Методика поверки», утверждённому ООО «Автопрогресс-М» 23 июня 2016 г.
Основные средства поверки:
-
- набор гирь от 0,1 г до 10 кг класса F1 по ГОСТ OIML R 111-1-2009;
-
- уровень брусковый 200-0,05 ГОСТ 9392-89;
-
- квадрант оптический КО-30 ТУ 3-3.1387-82, (0 - 360)°, ПГ ±30";
-
- калибровочные рычаги из набора калибровочных приспособлений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«SAS, Inc», ИзраильHasadnah, 11, Raanana, Israel, 43650
Тел.: +972-9-7603895, Факс: +972-9-7604849
E-mail: info@sastesters.com
Заявитель
Общество с Ограниченной Ответственностью «НК Оборудование»(ООО «НК Оборудование»)
ИНН 7708764060
107241, Москва, Щелковское шоссе, 23А Тел.: +7 (495) 745-7677, Факс: +7 (499) 166-5193 E-mail: info@n-k-o.ru
Испытательный центр
ООО «Автопрогресс-М» 123308, г. Москва, ул. Мневники, д. 3 корп. 1.Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: mfo@autoprogress-m.ru
Принцип действия машин основан на измерениях тензометрическими датчиками крутящего момента силы усилий закручивания, создаваемых на испытываемом образце. Электрический сигнал, снимаемый с датчика и изменяющийся пропорционально задаваемому крутящему моменту силы, обрабатывается предварительными усилителями и преобразователями и отображается на экране персонального компьютера в виде величины измеренного крутящего момента силы. Углы поворота измеряются с помощью встроенного датчика углового положения вала машины. Измеренные значения углов отображаются на экране персонального компьютера. Машины позволяют определить полную характеристику пружины за один ход и проводить их разбраковку по величине крутящего момента силы и по величине угла закручивания.
Проведение испытаний осуществляется в ручном или автоматическом режимах управления.
Основой конструктивного исполнения машин является металлическая продольная станина. Датчик крутящего момента силы жестко закрепляется на неподвижном суппорте, размещенном с одной стороны станины. На вал датчика устанавливаются специальные сменные приспособления или зажимной патрон для крепления одного из концов испытываемого образца. На другой стороне станины устанавливается подвижный в продольном направлении станины суппорт. На подвижный суппорт крепится поворотный механизм, включающий в себя электропривод - двигатель с редуктором. На выход вала редуктора устанавливаются сменные элементы крепления второго конца испытываемого образца и датчик угла поворота.
Специфика номенклатуры машин серии T, отражена в маркировке, включающей 2 группы символов, которые отражают конструктивные особенности, от которых зависит рабочий диапазон измерений крутящего момента силы, а также возможные варианты комплектации машин: [I] - [II].
Г руппа [I] - буквенный индекс в этой группе определяет электромеханический тип привода машин -Т.
Группа [II] - цифровые индексы в этой группе символов указывают на максимальный крутящий момент сила, измеряемый машиной. Машины могут быть укомплектованы датчиками крутящего момента силы из ряда номинальных значений: 0,01 Н^м, 0,1 Н^м, 2 Н^м, 20 Н^м, 50 Н^м, 100 Н^м. Номинальный крутящий момент силы датчиков, устанавливаемых в машину, и их количество выбирается с учетом максимального значения крутящего момента силы для выбранного конструктивного исполнения машины.
Пример обозначения машины: Т-100.
Т-100 - машина с электромеханическим приводом, с основным датчиком и максимальным измеряемым крутящим моментом силы 100 Н^м. Машина имеет возможность комплектации дополнительными датчиками на номинальные значения крутящего момента силы 0,01 Н^м, 0,1 Н^м, 2 Н^м, 20 I Гм, 50 Н^м.
Внешний вид машин для испытаний пружин и материалов на кручение серии T представлен на рисунках 1 и 2.
Рисунок 1 - Внешний вид машин для испытаний пружин и материалов на кручение T-0.01, T-0.1, T-2, T-20
Рисунок 2 - Внешний вид машин для испытаний пружин и материалов на кручение T-50, T-100
Таблица 4 -
|
Наименование |
Количество, шт. |
Примечание |
|
1 Машина для испытаний пружин и материалов на кручение серии T в комплекте |
1 | |
|
2 Компакт-диск с ПО «T Series» |
1 | |
|
3 Дополнительный датчик крутящего момента |
- |
В соответствии с заказом |
|
4 Персональный компьютер с программным обеспечением T Series |
1 |
В соответствии с заказом |
|
5 Набор калибровочных приспособлений |
1 | |
|
6 Руководство по эксплуатации на русском языке |
1 | |
|
7 Методика поверки МП АПМ 30-16 |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |||||
|
Модификация |
T-0.01 |
T-0.1 |
T-2 |
T-20 |
T-50 |
T-100 |
|
Диапазон измерений крутящего момента силы, Н^м |
от 0,001 до 0,010 |
от 0,01 до 0,10 |
от 0,2 до 2,0 |
от 2 до 20 |
от 5 до 50 |
от 10 до 100 |
|
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 |
|
Диапазон измерений угла закручивания, ...° |
от 0,1 до 1080,0 | |||||
|
Пределы допускаемой абсолютной погрешности измерений угла закручивания, . ° |
±0,1 | |||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики | |||||
|
Модификация |
T-0.01 |
T-0.1 |
T-2 |
T-20 |
T-50 |
T-100 |
|
Дискретность показаний крутящего момента силы, Н^м |
0,000001 |
0,00001 |
0,00004 |
0,0004 |
0,001 |
0,002 |
|
Дискретность показаний угла закручивания, ...° |
0,01 | |||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики | ||||||
|
Модификация |
T-0.01 |
T-0.1 |
T-2 |
T-20 |
T-50 |
T-100 | |
|
Длина рабочего плеча калибровочного рычага, мм |
100 |
100 |
500 |
500 |
1000 |
1000 | |
|
Параметры электрического | |||||||
|
питания: | |||||||
|
- напряжение переменного | |||||||
|
тока, В |
220±22 | ||||||
|
- частота переменного тока, | |||||||
|
Гц |
50/60 | ||||||
|
Потребляемая мощность, | |||||||
|
В •А, не более |
150 | ||||||
|
Максимальная частота вращения, об/мин |
6 |
6 |
6 |
6 |
12 |
12 | |
|
Габаритные размеры, мм, не более: | |||||||
|
- длина |
520 |
520 |
520 |
520 |
600 |
600 | |
|
- ширина |
228 |
228 |
228 |
228 |
900 |
900 | |
|
- высота |
224 |
224 |
224 |
224 |
690 |
690 | |
|
Масса, кг, не более |
30 |
30 |
30 |
30 |
120 |
120 | |
|
Условия эксплуатации: - температура окружающей | |||||||
|
среды, °С |
от +10 до +35 | ||||||
|
- относительная влажность, | |||||||
|
%, не более |
80 | ||||||
|
- атмосферное давление, | |||||||
|
кПа |
от 96 до 104 | ||||||
|
Средний срок службы, лет |
10 | ||||||
|
Средняя наработка на от- | |||||||
|
каз, ч, не менее |
10000 | ||||||
