Номер по Госреестру СИ: 79278-20
79278-20 Машины для испытания пружин
(CT)
Назначение средства измерений:
Машины для испытания пружин серии СТ (далее - машины) предназначены для измерений:
- силы при деформации (сжатие и растяжение) пружин и упругих изделий или их элементов;
- перемещений подвижной траверсы машин для определения длины пружин и упругих изделий или их элементов при деформации.
Внешний вид.
Машины для испытания пружин
Рисунок № 1
Внешний вид.
Машины для испытания пружин
Рисунок № 2
Внешний вид.
Машины для испытания пружин

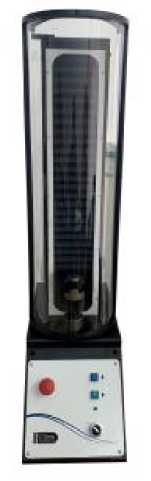

Рисунок № 3
Внешний вид.
Машины для испытания пружин

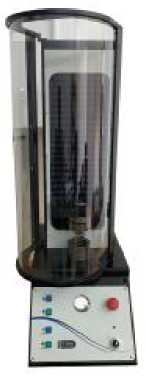

Рисунок № 4
Внешний вид.
Машины для испытания пружин

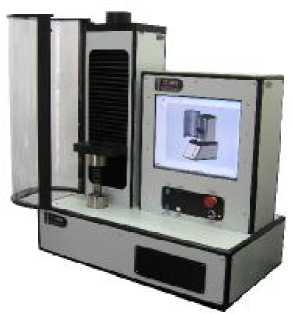

Рисунок № 5
Внешний вид.
Машины для испытания пружин

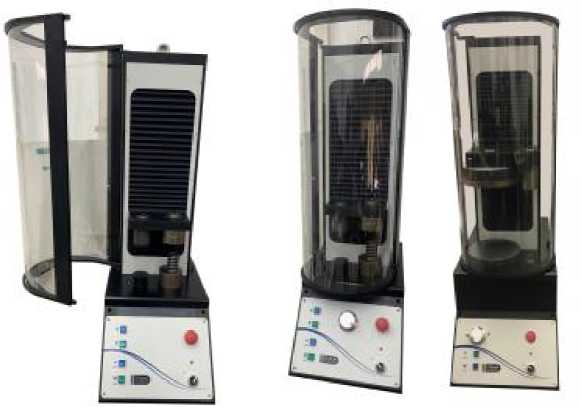

Рисунок № 6
Внешний вид.
Машины для испытания пружин

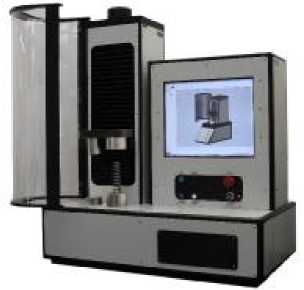

Рисунок № 7
Внешний вид.
Машины для испытания пружин

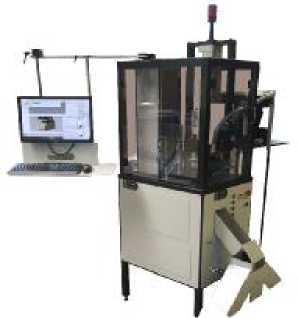

Рисунок № 8
Внешний вид.
Машины для испытания пружин

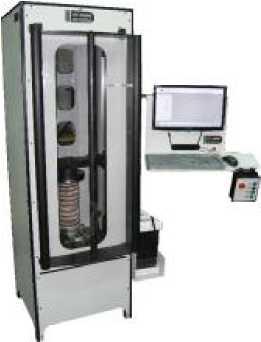

Рисунок № 9
Внешний вид.
Машины для испытания пружин

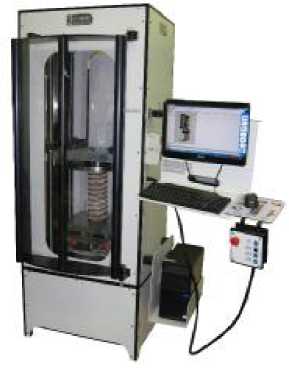

Рисунок № 10
Общие сведения
Дата публикации - 19.10.2020
Срок свидетельства - 22.09.2025
Номер записи - 178528
ID в реестре СИ - 1383012
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СТ-Dual, СТ-2000-Dual-100, СТ-2000-Dual-10, СТ-10, СТ 5000 Dual-100 HS, модификация CT-2000, мод. CT-100-PC, CT5000-Dual-100HS, CT2000-Dual-100, CT-500, CT-20000 LVA, CT-20000, CT-2000-Dual-100, CT-2000-Dual-10, CT-2000, CT-200-Dual-10, CT-100-PC, CT-100, CT-10, CT CT-2000-Dual-10,
Производитель
Изготовитель - Фирма "SAS Inc."
Страна - ИЗРАИЛЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 26
Выдано извещений - 2
Кол-во периодических поверок - 16
Кол-во средств измерений - 4
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1563 от 2020.09.22 об утверждении типа средств измерений_19 шт
Наличие аналогов СИ: Машины для испытания пружин (CT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SAS Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
65558-16 27.10.2021 |
Машины для испытаний пружин и материалов на кручение, T Фирма "SAS Inc." (ИЗРАИЛЬ ) |
ОТ МП |
1 год |
|
79278-20 22.09.2025 |
Машины для испытания пружин, CT Фирма "SAS Inc." (ИЗРАИЛЬ ) |
ОТ МП |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Кто поверяет Машины для испытания пружин (CT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 10 | 10 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 12 | 1 | 0 | 12 | 2 | 6 | 0 | 6 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Машины для испытания пружин (CT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
43214 | 43214 |
Программное обеспечение
Для работы с машинами используется метрологические значимое программное обеспечение «СТ Load Series» (далее - ПО), устанавливаемое на ПК. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений. С помощью этого программного обеспечения также осуществляется обработка измерительной информации с модуля измерений габаритов пружин и упругих изделий.
Уровень защиты ПО «СТ Load Series» - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
«СТ Load Series» |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.3.77 |
|
Цифровой идентификатор ПО |
- |
Лист № 5 Всего листов 9
Знак утверждения типа
Знак утверждения типа наносится на корпус основания машин для испытания пружин серии СТ методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам для испытания пружин серии СТ
Техническая документация «SAS Inc.», Израиль
Поверка
Поверкаосуществляется по документу МП АПМ 75-19 «Машины для испытания пружин серии СТ. Методика поверки», утвержденному ООО «Автопрогресс-М» «18» декабря 2019 г.
Основные средства поверки:
-
- рабочие эталоны 2-го разряда по Государственной поверочной схеме для средств измерений силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498- ПГ ±0,12 % - динамометры;
-
- рабочие эталоны 4 разряда по Государственной поверочной схемы для средств измерений массы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 - гири класса точности М1 по ГОСТ OIML R-111-1-2009;
-
- система лазерная измерительная XL-80 (рег. № 35362-13);
-
- индикатор часового типа ИЧ (0-25) мм, ПГ ±0,020 мм, (рег. № 69468-17);
-
- штангенрейсмас серии 514, (0-1000) мм, ПГ ±0,07 мм, (рег. № 54803-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«SAS Inc.», ИзраильАдрес: Hasadnah 11, Raanana, 4365006, Israel
Телефон: +972-9-7603895, факс: +972-9-7604849
E-mail: info@sastesters.сom
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М »)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1, пом.10 Тел.: +7 (495) 120 0350, факс: +7 (495) 120 0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия машин при проведении испытаний пружин основан на измерениях усилий путем преобразования величины нагрузки, приложенной к испытываемой пружине или упругому изделию, датчиком тензорезисторным силоизмерительным в электрический сигнал, изменяющийся пропорционально величине этой нагрузке с одновременным измерением деформации измеряемых изделий датчиком перемещения подвижной траверсы.
Усилия, создаваемые машиной, деформируют испытываемую пружину или упругое изделие, при этом производится измерение значений величин этих усилий. Одновременно измеряется перемещение подвижной траверсы, соответствующее величине деформации пружины.
Управление процессом испытания и обработка результатов измерений с последующим отображением текущих измеренных значений приложенных усилий и перемещений, осуществляется при помощи программного обеспечения, установленного в персональном компьютере (далее - ПК).
В процессе проведения измерений, испытываемую пружину закрепляют между двух приспособлений в режиме растяжения или устанавливают между компрессионными пластинами в режиме сжатия. При этом неподвижное приспособление крепится на силоизмерительном датчике, ответное приспособление - на подвижной траверсе. Перемещение подвижной траверсы оказывает воздействие на изделие и вызывает его деформацию.
Основой конструкции машин является силозадающий модуль с устройством измерений перемещений. Этот модуль выполнен в виде несущей силовой рамы. На несущем основании рамы размещаются: блок электропривода с устройством управления для перемещений подвижной траверсы по винтовым парам; датчик силы и направляющие колонны, по которым при помощи винтовых пар перемещается подвижная траверса; датчик измерений перемещения подвижной траверсы; захваты и приспособления для установки испытываемых изделий. В зависимости от максимальных нагрузок и габаритных размеров измеряемых изделий силовая рама выпускается в одноколонном, двухколонном или четырехколонном исполнении. В целях безопасности при работе с машинами, рабочая зона измерительного модуля машины оснащена дверцей с прозрачным экраном.
Машины в одноколонном конструктивном исполнении могут иметь модификации: СТ; СТ-РС; CT-Dual; CT-PC-Dual и CT-ALT.
Модификация СТ - базовая модификация машин.
Модификация СТ-РС - модификация со встроенным компьютером и сенсорным экраном.
Модификация CT-Dual - модификация с двумя стационарными датчиками с различной максимальной нагрузкой.
Модификация CT-PC-Dual - модификация со встроенным компьютером, сенсорным экраном и двумя стационарными датчиками с различной максимальной нагрузкой.
Модификация CT-ALT - модификация с модулем автоматической подачи пружин.
С целью повышения точности измерений перемещения подвижной траверсы машины всех конструктивных исполнений и всех модификаций могут оснащаться модулем HS. Модуль HS также увеличивает скорость перемещения подвижной траверсы.
Для измерений габаритных размеров пружин и упругих изделий (предварительно перед установкой в машину или после испытаний, проведённых в машине) машины могут быть укомплектованы модулем измерения габаритов пружин и упругих изделий на базе штангенциркуля типа AOS Absolute Digimatic (рег. № 72366-18). Измерительная информация с этого модуля по проводной линии связи через порт USB, передается на ПК для последующей обработки и анализа результатов измерений.
Специфика номенклатуры машин для испытания пружин, отражена в маркировке, включающей 5 групп символов, которые отражают метрологические и конструктивные особенности, а также условия их применения:
[I] - [II] - [Ill] - [IV] - [V].
Группа [I] - буквенные индексы в этой группе символов определяют серию машин СТ.
Группа [II] - цифровые индексы в этой группе символов указывают максимальную нагрузку, создаваемую электромеханическим приводом машины, H
Группа [III] - буквенные индексы в этой группе обозначений указывает обозначение модификации машины.
Группа [IV] - цифровые индексы этой группы указывают на максимальную нагрузку второго датчика для машин с двумя силоизмерительными датчиками.
Группа [V] - буквенный индекс в этой группе указывает модификацию машины, оснащенную высокоскоростным модулем HS перемещения подвижной траверсы с повышенной точностью измерений ее положения.
Пример конкретных обозначений машин для испытания пружин:
-
- СТ-500 - машина с наибольшей нагрузкой 500 Н;
-
- CT-5000-PC-Dual-200-HS - машина с наибольшей нагрузкой 5000 Н, оснащённая вторым силоизмерительным датчиком с наибольшей нагрузкой 200 Н, со встроенным компьютером и сенсорным экраном, оснащенная высокоскоростным модулем перемещения подвижной траверсы.
Внешний вид модификаций машин представлен на рисунках 1 - 7.
Рисунок 1 - Внешний вид машин модификации СТ
Рисунок 2 - Внешний вид машин модификации СТ-РС
Рисунок 3 - Внешний вид машин модификации CT-Dual
Рисунок 4 - Внешний вид машин модификации CT-PC-Dual
Рисунок 5 - Внешний вид машин модификации CT-ALT
Рисунок 6 - Внешний вид машин модификации CT (двухколонные)
Рисунок 7 - Внешний вид машин модификации CT (четырехколонные)
Пломбирование машин не предусмотрено.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Машина для испытания пружин серии СТ в комплекте |
1 шт. | |
|
Носитель с программным обеспечением |
1 шт. | |
|
Штангенциркуль типа AOS Absolute Digimatic |
По заказу | |
|
Персональный компьютер |
По заказу | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП АПМ 75-19 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Характеристики |
Вариант конструктивного исполнения | ||
|
Одноколонные СТ СТ-РС CT-Dual CT-PC-Dual CT-ALT |
Двухколонные СТ |
Четырехколонные СТ | |
|
Диапазон измерений силы, Н1 |
от 0,05 до 10 |
от 50 до 10000 |
от 250 до 50000 |
|
от 0,25 до 50 |
от 100 до 20000 |
от 500 до 100000 | |
|
от 0,5 до 100 от 1 до 200 от 2,5 до 500 от 5 до 1000 от 10 до 2000 от 25 до 5000 от 50 до 10000 |
от 150 до 30000 |
от 1000 до 200000 | |
|
Пределы допускаемой | |||
|
относительной погрешности измерений силы, % |
±0,5 | ||
|
Диапазон измерений |
от 0 до 200 | ||
|
перемещений подвижной |
от 0 до 500 | ||
|
траверсы, мм2 |
от 0 до 1000 | ||
|
Пределы допускаемой абсолютной погрешности | |||
|
измерений перемещений подвижной траверсы, мм: | |||
|
- для машин со стандартной | |||
|
скоростью перемещения траверсы в диапазоне перемещений: |
±0,06 | ||
|
o от 0 до 25 мм включ. | |||
|
o св. 25 мм до 1000 мм2 |
±0,20 | ||
|
- для машин, оснащенных |
±0,04 | ||
|
модулем HS | |||
Таблица 3 - Основные технические характеристики
|
Характеристики |
Вариант конструктивного исполнения | ||
|
Одноколонные СТ СТ-РС CT-Dual CT-PC-Dual CT-ALT |
Двухколонные СТ |
Четырехколонные СТ | |
|
Максимальная скорость перемещения подвижной траверсы, не менее, мм/с | |||
|
- для машин без модуля HS |
12 |
12 |
12 |
|
- для машин, оснащенных | |||
|
модулем HS: o в диапазоне сил от 0,05 до |
125 | ||
|
2000 Н | |||
|
o в диапазоне сил от 25 до |
160 | ||
|
5000 Н |
- |
- | |
|
o в диапазоне сил от 50 до |
50 |
50 | |
|
10000 Н |
- | ||
|
o в диапазоне сил от 100 до |
50 | ||
|
30000 Н | |||
|
o в диапазоне сил от 250 до |
50 | ||
|
50000 Н | |||
|
o в диапазоне сил от 500 до |
25 | ||
|
100000 Н | |||
|
o в диапазоне сил от 1000 до |
15 | ||
|
200000 Н | |||
|
Электрическое питание от сети переменного тока: | |||
|
- напряжение, В |
220±22 |
220/380±22/38 |
380±38 |
|
- частота, Гц |
50±1 |
50±1 |
50±1 |
|
Диапазон рабочих температур, °С |
от +15 до +35 | ||
Таблица 4 - Основные технические характеристики
|
Вариант конструкционного исполнения |
Диапазон измерений силы*, Н |
Габаритные размеры (длина х ширина х высота), мм, не более** |
Масса, кг, не более** |
|
Одноколонные СТ |
от 0,05 до 10 |
250х500х1450 |
50 |
|
от 0,25 до 50 | |||
|
от 0,5 до 100 | |||
|
от 1 до 200 | |||
|
от 2,5 до 500 | |||
|
от 5 до 1000 |
320x580x1550 |
60 | |
|
от 10 до 2000 | |||
|
от 25 до 5000 |
320x700x1650 |
245 | |
|
от 50 до 10000 |
400x850x1700 |
280 |
Продолжение таблицы 4
|
Вариант конструкционного исполнения |
Диапазон измерений силы3, Н |
Габаритные размеры (длина х ширина х высота), мм, не более4 |
Масса, кг, не более4 |
|
Одноколонные CT - Dual |
от 0,05 до 10 |
320х580х1550 |
60 |
|
от 0,25 до 50 | |||
|
от 0,5 до 100 | |||
|
от 1 до 200 | |||
|
от 2,5 до 500 | |||
|
от 5 до 1000 | |||
|
от 10 до 2000 | |||
|
от 25 до 5000 |
320x700x1650 |
255 | |
|
от 50 до 10000 |
400x850x1700 |
290 | |
|
Одноколонные CT - РС |
от 0,05 до 10 |
820x450x1550 |
115 |
|
от 0,25 до 50 | |||
|
от 0,5 до 100 | |||
|
от 1 до 200 | |||
|
от 2,5 до 500 | |||
|
от 5 до 1000 | |||
|
от 10 до 2000 | |||
|
от 25 до 5000 |
820x550x1650 |
275 | |
|
от 50 до 10000 |
820x550x1700 |
310 | |
|
Одноколонные CT-PC-Dual |
от 0,05 до 10 |
820x450x1550 |
125 |
|
от 0,25 до 50 | |||
|
от 0,5 до 100 | |||
|
от 1 до 200 | |||
|
от 2,5 до 500 | |||
|
от 5 до 1000 | |||
|
от 10 до 2000 | |||
|
от 25 до 5000 |
820x550x1650 |
275 | |
|
от 50 до 10000 |
820x550x1700 |
310 | |
|
Одноколонные CT - ALT |
от 0,05 до 10 |
850x650x2100 |
420 |
|
от 0,25 до 50 | |||
|
от 0,5 до 100 | |||
|
от 1 до 200 | |||
|
от 2,5 до 500 | |||
|
от 5 до 1000 | |||
|
от 10 до 2000 | |||
|
от 25 до 5000 |
1200x900x2100 |
570 | |
|
от 50 до 10000 |
605 | ||
|
СТ Двухколонные |
от 50 до 10000 |
600x640x2040 |
425 |
|
от 100 до 20000 |
600x640x2080 |
450 | |
|
от 150 до 30000 |
600x640x2120 |
475 | |
|
СТ Четырехколонные |
от 250 до 50000 |
750x500x2000 |
1400 |
|
от 500 до 100000 |
1600 | ||
|
от 1000 до 200000 |
