Номер по Госреестру СИ: 65551-16
65551-16 Газоанализаторы стационарные
(ДГС ЭРИС-ФИД)
Внешний вид.
Газоанализаторы стационарные
Рисунок № 1
Внешний вид.
Газоанализаторы стационарные
Рисунок № 2
Внешний вид.
Газоанализаторы стационарные
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 27.10.2026
Номер записи -
ID в реестре СИ - 379351
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
„ взЁЄ-Ј §® «Ё§ в®а „ѓ‘ ќђ€‘-200, ФИД, Нет данных, нет, исполнение ДГС ЭРИС-ФИД-02, исп. ДГС ЭРИС-ФИД-02, ДГС ЭРИС-ФИД-02, ДГС ЭРИС-ФИД, ДГС ЭРИС-210-1 IR - метан, ДГС ЭРИС-210, Датчик-газоанализатор ДГС ЭРИС-200, Без модификации, ???и?????б?г-???и?к???и???и???б?к?и?????? ?????ж ?, -, (C8H8),
Производитель
Изготовитель - ООО "ЭРИС"
Страна - РОССИЯ
Населенный пункт - г.Чайковский
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Статистика
Кол-во поверок - 1268
Выдано извещений - 43
Кол-во периодических поверок - 651
Кол-во средств измерений - 105
Кол-во владельцев - 32
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№914 от 2020.05.15 ПРИКАЗ. О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Газоанализаторы стационарные ДГС ЭРИС-ФИД
№3141 от 2022.12.12 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1630 от 2016.10.27 Об утверждениии типов СИ (117 позиций)
№688 от 2021.05.05 о продлении срока действия утвержденных типов средств измерений
№1911 от 2021.08.31 О внесении изменений в сведения об утвержденном типе средств измерений Системы газоаналитические многофункциональные серии СГМ ЭРИС-100
Наличие аналогов СИ: Газоанализаторы стационарные (ДГС ЭРИС-ФИД)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "ЭРИС"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29660-05 |
Установка поверочная объемно-массовая, РУОМ-200 ООО "ЭРИС" (РОССИЯ г.Чайковский) |
1 год | |
|
31509-06 |
Установка поверочная объемно-массовая, РУОМ-50 ООО "ЭРИС" (РОССИЯ г.Чайковский) |
1 год | |
|
43790-10 01.04.2015 |
Системы газоаналитические многофункциональные, СГМ ЭРИС-100 ООО "ЭРИС" (РОССИЯ г.Чайковский) |
ОТ |
1 год |
|
43790-12 15.05.2027 |
Системы газоаналитические многофункциональные, серии СГМ ЭРИС-100 ООО "ЭРИС" (РОССИЯ г.Чайковский) |
ОТ МП |
1 год |
|
44404-10 01.04.2015 |
Датчики-газоанализаторы стационарные, ДГС ЭРИС-200 ООО "ЭРИС" (РОССИЯ г.Чайковский) |
ОТ |
1 год |
|
44668-10 01.08.2015 |
Газоанализаторы стационарные, ЭРИС-TVOC ООО "ЭРИС" (РОССИЯ г.Чайковский) |
ОТ |
1 год |
|
44668-11 24.08.2016 |
Газоанализаторы стационарные, ЭРИС-TVOC ООО "ЭРИС" (РОССИЯ г.Чайковский) |
ОТ |
1 год |
|
47882-11 |
Рабочий эталон 1-го разряда - комплекс динамический газосмесительный, ДГК-НВ ООО "ЭРИС" (РОССИЯ г.Чайковский) |
ОТ |
1 год |
|
48759-11 21.12.2016 |
Газоанализаторы стационарные, ЭРИС-ОПТИМА ПЛЮС ООО "ЭРИС" (РОССИЯ г.Чайковский) |
ОТ |
2 года |
|
48946-12 02.02.2017 |
Системы измерительные, ЭРИС-300 ООО "ЭРИС" (РОССИЯ г.Чайковский) |
ОТ |
2 года |
|
53084-13 06.03.2023 |
Газоанализаторы стационарные, ЭРИС-TVOC мод. ЭРИС-TVOC-1 ООО "ЭРИС" (РОССИЯ г.Чайковский) |
ОТ |
1 год |
|
54782-13 31.07.2023 |
Газоанализаторы стационарные, ЭРИС-Оптима Плюс мод. ЭРИС-Оптима Плюс М ООО "ЭРИС" (РОССИЯ г.Чайковский) |
ОТ МП |
2 года |
|
61055-15 18.03.2025 |
Датчики-газоанализаторы стационарные, ДГС ЭРИС-210, ДГС ЭРИС-230 ООО "ЭРИС" (РОССИЯ г.Чайковский) |
ОТ МП |
1 год; 3 года - для исп. ДГС ЭРИС-210ИК, ДГС ЭРИС-230ИК, ДГС-ЭРИС-210IR, ДГС-ЭРИС-230IR |
|
65551-16 27.10.2026 |
Газоанализаторы стационарные, ДГС ЭРИС-ФИД ООО "ЭРИС" (РОССИЯ г.Чайковский) |
ОТ МП |
1 год |
|
73370-18 04.12.2024 |
Датчики-газоанализаторы стационарные, ДГС ЭРИС-210, ДГС ЭРИС-230 (CH3COOH) ООО "ЭРИС" (РОССИЯ г.Чайковский) |
ОТ МП |
1 год |
|
54782-13 10.09.2018 |
Газоанализаторы стационарные, ЭРИС-Оптима Плюс мод. ЭРИС-Оптима Плюс М ООО "ЭРИС" (РОССИЯ г.Чайковский) |
2 года | |
|
76667-19 29.11.2024 |
Уровнемеры, ЭРИС-630RS ООО "ЭРИС" (РОССИЯ г.Чайковский) |
ОТ МП |
3 года |
|
76666-19 29.11.2024 |
Уровнемеры, ЭРИС-630MS ООО "ЭРИС" (РОССИЯ г.Чайковский) |
ОТ МП |
3 года |
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Газоанализаторы стационарные (ДГС ЭРИС-ФИД)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СНЭМА-СЕРВИС" (1479) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭРИС" (1314) | 320 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КПО-ЭЛЕКТРО" (RA.RU.311968) | 8 | 0 | 8 | 4 | 8 | 0 | 8 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ТЕСТ-НН-СЕРВИС" (RA.RU.310629) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 15 | 9 | 5 | 0 | 14 | 9 | 5 | ||
| ПАО "СЛАВНЕФТЬ-ЯНОС" (RA.RU.312392) | 93 | 6 | 0 | 77 | 0 | 93 | 0 | 77 | ||
| АО "ЦЕНТРОХИМСЕРТ" (РОСС RU.0001.310437) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "ЗАПСИБНЕФТЕХИМ" (RA.RU.313389) | 127 | 26 | 1 | 126 | 0 | 125 | 1 | 124 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 4 | 1 | 2 | 0 | 2 | ||
| ООО "СИБУР ТОБОЛЬСК" (RA.RU.313389) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО ФНТЦ "ИНВЕРСИЯ" (RA.RU.311264) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭРИС" (RA.RU.310699) | 521 | 27 | 135 | 266 | 32 | 261 | 106 | 155 | ||
| ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 10 | 1 | 9 | 5 | 10 | 1 | 9 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Нижневолжское территориальное производственное управление ООО "Инфраструктура ТК" (РОСС RU.0001.310037) | 36 | 0 | 36 | 0 | 36 | 0 | 36 | |||
| АО "ННК-ХАБАРОВСКИЙ НПЗ" (RA.RU.312633) | 16 | 5 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 58 | 19 | 0 | 58 | 0 | 58 | 0 | 58 | |
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "ТРЕСТ СЗМА" (RA.RU.312330) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 19 | 19 | 0 | 19 | 0 | 19 | 0 | 19 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Газоанализаторы стационарные (ДГС ЭРИС-ФИД)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Нижегородский ЦСМ Нижегородская область |
2913 | 2528 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
2142 | 2528 |
Программное обеспечение
Идентификационные данные встроенного программного обеспечения (ПО) газоанализаторов указаны в таблице 1.
Уровень защиты ПО «высокий» в соответствии с P 50.2.077-2014.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ДГС ЭРИС-ФИД |
|
Номер версии (идентификационный номер ПО) |
не ниже V 1.1 |
|
Цифровой идентификатор ПО |
- |
Поверка
Поверкаосуществляется по документу МП 118-221-2016 «ГСИ. Газоанализаторы стационарные ДГС ЭРИС-ФИД. Методика поверки» с изменением № 2, утвержденному ФГУП «УНИИМ» 09 января 2020 г.
Основные средства поверки:
-
- стандартные образцы - поверочные газовые смеси (ГСО-ПГС) ГСО 10337-2013 (СН3ОН-азот), ГСО 10383-2013 (С2Н4О-азот), ГСО 10530-2014 ^6-азот), ГСО 10338-2013 (С2Н5ОН-азот), ГСО 10367-2013 (С6Н6-азот), ГСО 10368-2013 (С7Н8-азот), ГСО 10373-2013 (С2Н3С1-азот), ГСО 10548-2014 (С2Н3С1-азот), ГСО 10545-2014 (РН3-азот), ГСО 10524-2014 (СзНю-азот), ГСО 10539-2014 (С8Н8-азот), ГСО 10533-2014 (СзВДО-азот), ГСО 10524-2014 (с3Н7ОН-азот), ГСО 10541-2014 ф-С4Н8-азот), ГСО 10524-2014 (С4Н9ОН-азот), ГСО 10657-2015 (с4Нп^азот), ГСО 10545-2014 (As^-азот), ГСО 10545-2014 (ЫН3-азот), ГСО 10536-2014 (Сз^БН-азот), ГСО 10536-2014 (СН^Н-азот), ГСО 10659-2015 (с3Н5С1О2-азот), ГСО 105452014 (СН2О-азот);
-
- рабочий эталон единицы содержания компонентов в газовых средах 1 разряда в диапазоне значений от 140-6 до 10 % в соответствии с Приказом Росстандарта от 14.12.2018 № 2664 (генератор газовых смесей ГГС, рег. № 62151-15);
-
- рабочий эталон единиц молярной доли и массовой концентрации компонентов в газовых средах 2 разряда в диапазоне значений от 0,07 до 100 мг/м3 в соответствии с Приказом Рос-стандарта от 14.12.2018 г. № 2664 (генератор ГДП 102, рег. № 17431-09);
-
- источники микропотоков газов и паров ИМ-ВРЗ-7-М-А2, ИМ-ВРЗ-10-М-А2, ИМ-ВРЗ-12-М-А2, ИМ-ВРЗ-14-М-А2, 1 разряд в соответствии с Приказом Росстандарта от 14.12.2018 г. № 2664 (рег. № 50363-12);
-
- источники микропотоков газов и паров ИМ-ВРЗ-24-М-И, 1 разряд по Приказу Росстандарта от 14.12.2018 г. № 2664 (рег. № 52547-13);
-
- источники микропотоков газов и паров ИМ104-М-А2, ИМ89-М-А2, ИМ30-М-А2, ИМ97-О-А2, ИМ159-М-А2, ИМ39-М-Б, 1 разряд по Приказу Росстандарта от 14.12.2018 г. № 2664 (рег. № 15075-09);
- рабочий эталон единицы постоянного электрического напряжения 3 разряда в диапазо -не значений от 140-2 до 1403 В по ГОСТ 8.027-2001, постоянного электрического тока 2 разряда в диапазоне значений от 140-2 до 3 А по Приложению к приказу Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 № 2091, переменного электрического напряжения 3 разряда в диапазоне значений от 1-10-1 до 750 В по приказу Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 № 1053, электрического сопротивления 3 разряда в диапазоне значений от 1402 до 1408 Ом в соответствии с приложением к Приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 (мультиметр цифровой 34410А, рег. № 33921-07);
- рабочий эталон единицы электрического сопротивления 3 разряда номинальных значений 140-3, 140-2, 1-10-1, 1, 10, 1402, 1403, 1404, 1405 Ом по Приложению к приказу Федерального агенства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 (мера электрического сопротивления МС3050, рег. № 28926-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Изготовитель
Общество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС»)ИНН 5920017357
Адрес: 617762, Пермский край, г. Чайковский, ул. Промышленная, д. 8/25
Телефон: +7 (34241) 6-55-11, факс: +7 (34241) 6-55-11
Е-mail: info@eriskip.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип действия газоанализаторов - фотоионизационный, основанный на ионизации молекул органических и неорганических веществ фотонами высокой энергии и измерении возникающего при этом тока между измерительными пластинами. В качестве источников ионизации используются криптоновая ультрафиолетовая лампа и аргоновая лампа.
Газоанализатор имеет одноблочный металлический корпус. В верхней части корпуса газоанализатора располагается жидкокристаллический дисплей, электронные платы и клеммы для выполнения электрических соединений. Подключение кабелей производится через специальные кабельные вводы. Управление режимами работы газоанализатора осуществляется бесконтактно с помощью магнитного ключа, посредством команд по цифровому интерфейсу RS485, либо с помощью HART-коммуникатора (если прибор оснащен HART интерфейсом). В нижней части корпуса расположен фотоионизационный детектор (сенсор).
Газоанализаторы выпускаются в двух исполнениях, отличающихся типом дисплея: ДГС ЭРИС-ФИД-01 с четырехразрядным дисплеем, ДГС ЭРИС-ФИД-02 с графическим дисплеем.
Газоанализаторы являются стационарными одноканальными приборами непрерывного действия. Способ отбора пробы - диффузионный.
Газоанализатор имеет следующие виды выходных сигналов:
-
- цифровой;
-
- унифицированный аналоговый токовый от 4 до 20 мА.
Газоанализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты 1Ехd [ia] IICT6 X.
Степень защиты оболочки от проникновения пыли и воды IP 67 по ГОСТ 14254-2015.
Газоанализаторы оснащены цифровой индикацией и световой предупреждающей сигнализацией. Пороги сигнализации устанавливаются изготовителем или потребителем.
Дополнительно (по заказу) газоанализаторы могут иметь светозвуковую предупреждающую сигнализацию, три реле АВАРИЯ, ПОРОГ1 и ПОРОГ2 с характеристиками: максимальный ток 1 А, напряжение постоянного тока 24 В, интерфейс HART, модуль беспроводной передачи (расстояние передачи до 1 км, частота 2,4 ГГц), модуль батарейного питания.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха газоанализаторы соответствуют группе исполнения Д3 по ГОСТ Р 52931-2008.
Газоанализаторы применяются как самостоятельные приборы или в составе систем газоаналитических многофункциональных СГМ ЭРИС-100, выпускаемых ООО «ЭРИС», а так же в составе других измерительных систем, допущенных к применению на территории РФ.

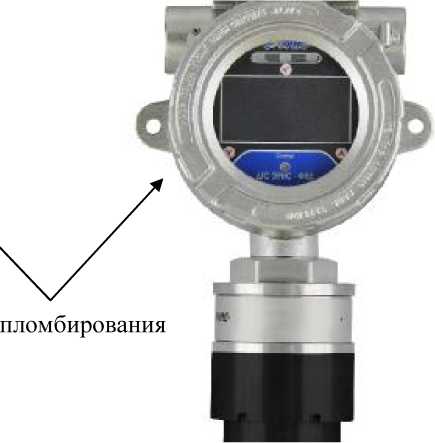

Общий вид газоанализаторов, схемы пломбировки от несанкционированного доступа представлены на рисунках 1 - 4. Пломба наносится в виде разрушаемой наклейки на заднюю часть прибора.
Место пломбирования
Рисунок 1 - Общий вид газоанализатора ДГС
ЭРИС-ФИД-01 в алюминиевом корпусе и схема пломбировки от несанкционированного доступа
Рисунок 3 - Общий вид газоанализатора ДГС ЭРИС-ФИД-02 в алюминиевом корпусе и схема пломбировки от несанкционированного досту-
Рисунок 2 - Общий вид газоанализатора ДГС ЭРИС-ФИД-01 в стальном корпусе и схема пломбировки от несанкционированного доступа
Рисунок 4 - Общий вид газоанализатора ДГС ЭРИС-ФИД-02 в стальном корпусе и схема пломбировки от несанкционированного доступа
Таблица 5 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор стационарный |
ДГС ЭРИС-ФИД |
1 шт. |
|
Руководство по эксплуатации |
АПНС.413216.240-02 РЭ |
1 экз. |
|
Паспорт |
АПНС.413216.240-01 ПС |
1 экз. |
|
Методика поверки |
МП 118-221-2016 |
* |
|
с изменением № 2 |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Калибровочная насадка |
- |
** 1 шт. |
|
Козырек защиты от погодных осадков и солнца |
- | |
|
Комплект для монтажа на трубу |
- | |
|
Комплект для монтажа в воздуховоде |
- |
** 1 шт. |
|
Заглушка кабельного ввода |
- | |
|
Внешний светозвуковой извещатель |
- | |
|
Магнитный указатель |
- | |
|
Кабельный ввод |
- | |
|
* Один экземпляр на партию, но не менее одного экземпляра в один адрес ** Определяется заказом | ||
приведены в таблицах 2 - 4.
Таблица 2 - Диапазоны измерений объемной доли определяемых компонентов, пределы
допускаемой основной погрешности, время установления показаний газоанализаторов
|
Определяемый компонент |
Диапазон показаний объемной доли определяемог о компонента, -1 млн |
Диапазон измерений (ДИ) объемной доли определяемого компонента, -1 млн |
Пределы допускаемой основной приведенной к ДИ погрешности, Y, % |
Пределы допускаемой основной относительной погрешности, 6, % |
Время установления показаний, мин, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Винилхлорид C2H3CI |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
1 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
от 0 до 1000 |
от 0 до 500 |
±25 |
- | ||
|
Бензол СбНб |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
1 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
от 0 до 1000 |
от 0 до 500 |
±25 |
- | ||
|
Этилбензол C8H10 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
1 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
от 0 до 1000 |
от 0 до 500 |
±25 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Стирол C8H8 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
1 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
от 0 до 1000 |
от 0 до 500 |
±25 |
- | ||
|
н-Пропилацетат C5H10O2 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
1 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
Эпихлоргидрин C3H5CIO |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
1 |
|
св. 2 до 10 |
- |
±20 | |||
|
N,N-диметилацетамид (морфолин) C4H9NO |
от 0 до 10 |
от 0 до 1 включ. |
±20 |
- |
1 |
|
св.1 до 10 |
- |
±20 | |||
|
Хлористый бензил С7Н7С1 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
Фурфуриловый спирт C5H6O2 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
15 |
|
св. 2 до 10 |
- |
±20 | |||
|
Этанол C2H5OH |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
от 0 до 1000 |
от 0 до 500 |
±25 |
- | ||
|
2-аминоэтанол C2H7NO |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
20 |
|
св. 2 до 10 |
- |
±20 | |||
|
Формальдегид СН2О |
от 0 до 10 |
от 0 до 0,4 включ. |
±20 |
- |
2 |
|
св. 0,4 до 10 |
- |
±20 | |||
|
Пропанол C3H7OH |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
Уксусная кислота C2H4O2 |
от 0 до 100 |
от 0 до 100 |
±20 |
- |
2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Изобутилен (ЛОС по изобутилену) i-C4H8 |
от 0 до 10 |
от 0 до 2 включ. |
±15 |
- |
1 |
|
св. 2 до 10 |
- |
±15 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±15 |
- | ||
|
св. 10 до 100 |
- |
±15 | |||
|
от 0 до 1000 |
от 0 до 500 |
±15 |
- | ||
|
N-бутанол C4H9OH |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 200 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 200 |
- |
±20 | |||
|
Диэтиламин C4H11N |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
Метанол CH3OH |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
Этилхлорфор миат C3H5CIO2 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
Толуол C7H8 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
Фенол C6H5OH |
от 0 до 3 |
от 0 до 0,2 включ. |
±20 |
- |
2 |
|
св. 0,2 до 3 |
- |
±20 | |||
|
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 | |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
Ксилол (СНз)2СбН4 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Гексафторид серы SF6 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
Оксид этилена C2H4O |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
Арсин AsH3 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
Фосфин PH3 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
Нафталин С10Н8 |
от 0 до 10 |
от 0 до 4 включ. |
±20 |
- |
2 |
|
св. 4 до 10 |
- |
±20 | |||
|
Бром (ВГ2) |
от 0 до 2 |
от 0 до 0,2 включ. |
±20 |
- |
4 |
|
св. 0,2 до 2 |
- |
±20 | |||
|
Аммиак (NH3) |
от 0 до 1000 |
от 0 до 100 включ. |
±20 |
- |
2 |
|
св. 100 до 1000 |
- |
±20 | |||
|
Этантиол ((•ii.sm |
от 0 до 20 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 20 |
- |
±20 | |||
|
Метантиол (CH3SH) |
от 0 до 20 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 20 |
- |
±20 | |||
|
Акриловая кислота (C3H4O2) |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
Метилакрилат (С4Н6О2) |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
Бутилакрилат (С7Н12О2) |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
Этилакрилат (CH2CHCOOC2H5) |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
Изобутилацетат (C6H12O2) |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
Пропилен (пропен) C3H6 |
от 0 до 500 |
от 0 до 100 включ. |
±20 |
- |
2 |
|
св. 100 до 500 |
- |
±20 | |||
|
2,3-дитиабутан (диметилдисульфид) C2H6S2 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
2,5-фурандион (малеиновый ангидрид) C4H2O3 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Ацетонитрил C2H3N |
от 0 до 10 |
от 0 до 6 включ. |
±20 |
- |
2 |
|
св. 6 до 10 |
- |
± 20 |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, в долях от предела основной погрешности |
±0,2 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
10 |
|
Напряжение питания постоянного тока, В |
от 12 до 36 |
|
Потребляемая мощность, В •А, не более |
5 |
|
Габаритные размеры, мм, не более: - высота |
130 |
|
- ширина |
225 |
|
- длина |
150 |
|
Масса, кг, не более: - в алюминиевом корпусе |
2,0 |
|
- в стальном корпусе |
4,0 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +65 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность (без конденсации влаги), % |
от 5 до 95 |
|
Средняя наработка на отказ, ч |
35000 |
|
Средний срок службы сенсора (фотоионизационного детектора, ФИД), лет |
3 |
|
Средний срок службы газоанализатора, лет |
12 |
