Номер по Госреестру СИ: 65493-16
65493-16 Дефектоскопы многофункциональные
(АД-60К, ВЕКТОР-Скан)
Назначение средства измерений:
Дефектоскопы многофункциональные АД-60К, ВЕКТОР-Скан (в дальнейшем дефектоскопы) предназначены для неразрушающего контроля изделий из металлов, композитных и других материалов с большим затуханием на предмет определения расслоений, внутренних дефектов структуры и пр., для измерений геометрических размеров и координат дефектов с помощью обработки полученных сигналов.

Внешний вид.
Дефектоскопы многофункциональные
Рисунок № 1

Внешний вид.
Дефектоскопы многофункциональные
Рисунок № 2

Внешний вид.
Дефектоскопы многофункциональные
Рисунок № 3

Внешний вид.
Дефектоскопы многофункциональные
Рисунок № 4

Внешний вид.
Дефектоскопы многофункциональные
Рисунок № 5
Программное обеспечение
На электронные блоки дефектоскопов устанавливается программное обеспечение (ПО), которое выполняет следующие основные функции:
-
- управление электронным блоком дефектоскопа;
-
- изменение настроек;
-
- калибровка электронного блока;
- отображение результатов измерений на дисплее или стрелочном индикаторе. Идентификационные данные ПО дефектоскопов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
АД-60К |
ВЕКТОР-Скан |
Номер версии (идентификационный номер) ПО |
v.1.41 и выше |
v.1.25 и выше |
Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель электронного блока дефектоскопа методом шелкографии или фотохимическим методом и на титульном листе руководства по эксплуатации методом печати.Нанесение знака поверки на средство измерений не предусмотрено.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Дефектоскопы пломбируются механически с задней стороны электронного блока.



б)
Дефектоскопы многофункциональные АД-60К

г)
Дефектоскопы многофункциональные ВЕКТОР-Скан
Рисунок 1 - Общий вид дефектоскопов многофункциональных АД-60К, ВЕКТОР-Скан

Дефектоскопы многофункциональные АД-60К и ВЕКТОР-Скан
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеНа электронные блоки дефектоскопов устанавливается программное обеспечение (ПО), которое выполняет следующие основные функции:
-
- управление электронным блоком дефектоскопа;
-
- изменение настроек;
-
- калибровка электронного блока;
- отображение результатов измерений на дисплее или стрелочном индикаторе. Идентификационные данные ПО дефектоскопов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
АД-60К |
ВЕКТОР-Скан |
Номер версии (идентификационный номер) ПО |
v.1.41 и выше |
v.1.25 и выше |
Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические и технические характеристики
Характеристики |
АД-60К |
ВЕКТОР-Скан |
Число каналов контроля |
1 |
1 |
Амплитуда импульса возбуждения, В |
по выбору 25±2,5 и 50±5,0 |
6±1 |
Диапазон рабочих частот приемника по уровню минус 6 дБ, кГц |
от 1 до 40 |
от 0,01 до 20000,00 |
Нижний предел измерений площади искусственных дефектов при импедансном контроле, мм х мм |
12 х 12 |
12 х 12 |
Нижний предел измерений площади искусственных дефектов при ударном контроле, мм х мм |
20 х 20 |
- |
Пределы допускаемой относительной погрешности измерений площади искусственных дефектов, % |
±30 | |
Диапазон измерений глубины паза, мм |
- |
от 0,2 до 1,0 |
Пределы допускаемой абсолютной погрешности измерений глубины паза, мм |
- |
±0,2 |
Параметры электропитания: напряжение, В
|
14,4 18 |
10,8 18 |
Время непрерывной работы от источника внешнего питания, ч, не менее |
16 | |
Время непрерывной работы от аккумулятора, ч, не менее |
6 |
8 |
Габаритные размеры дефектоскопа, мм, не более длина х ширина х высота в металлическом корпусе в пластиковом корпусе |
340 х 210 х 75 235 х 205 х 90 | |
Масса дефектоскопа, кг, не более |
3,5 | |
Диапазон рабочих температур, °С |
от -30 до +50 |
наносится на заднюю панель электронного блока дефектоскопа методом шелкографии или фотохимическим методом и на титульный лист руководства по эксплуатации методом печати.
Лист № 4
Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделах 5, 6 Руководств по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам многофункциональным АД-60К, ВЕКТОР-СканТехнические условия «Дефектоскопы многофункциональные АД-60К, ВЕКТОР-Скан. Технические условия. ТУ 4276-010-92466551-2015»
Изготовитель
Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан») ИНН 7729683855Адрес: 107023, г. Москва, ул. Электрозаводская, д.52 Телефон/факс: (495) 514-56-43, (495) 964-04-84/ (495) 964-36-52
Адрес в Интернет: www.aka-scan.ru
Адрес электронной почты: info@aka-scan.ru
Общество с ограниченной ответственностью Научно-производственный центр «Кропус-ПО» (ООО НПЦ «Кропус-ПО»)
ИНН 5031052390
Адрес: 115088, г. Москва, ул. Шарикоподшипниковская, д.13, стр. 1
Телефон/факс: (496) 515-83-89 / (496) 515-50-56
Адрес в Интернет: www.kropus.ru
Адрес электронной почты: sales@kropus.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77/(495) 437-56-66
Адрес в Интернет: www.vniims.ru
Адрес электронной почты: office@vniims.ru
В основе работы дефектоскопов лежит акустический импедансный метод неразрушающего контроля, основанный на зависимости акустических свойств изделий от особенностей их конструкции и от свойств материалов, из которых они изготовлены. В дефектоскопах АД-60К реализован метод свободных колебаний, а в дефектоскопах ВЕКТОР-Скан реализован амплитуднофазовый метод контроля.
Возбуждение колебаний в изделии и прием сигналов может осуществляться как пьезоэлектрическими преобразователями (ПЭП), которые электрически связаны с генератором и приемником дефектоскопа, так и механическими вибраторами и микрофонами, связанными соответственно с генератором возбуждения и приемником.
Принятый акустический сигнал после преобразования в электрический сигнал, поступает на приемник, усиливается, после чего преобразуется в цифровую форму и обрабатывается специализированным модулем обработки. Результаты обработки поступают в процессорный модуль дефектоскопа.
Конструктивно дефектоскоп состоит из электронного блока и связанного с ним кабелем преобразователя.
Внешний вид дефектоскопов представлен на рисунке 1 - а), б) (АД-60К), в), г) (ВЕКТОР-Скан). Дефектоскопы могут выпускаться как в металлическом, так и в пластиковом корпусе.
Заводской номер в числовом формате нанесен на шильд-наклейку, который расположен на задней панели электронного блока дефектоскопа.
Знак утверждения типа наносится на заднюю панель электронного блока дефектоскопа методом шелкографии или фотохимическим методом и на титульном листе руководства по эксплуатации методом печати.
Нанесение знака поверки на средство измерений не предусмотрено.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Дефектоскопы пломбируются механически с задней стороны электронного блока.



б)

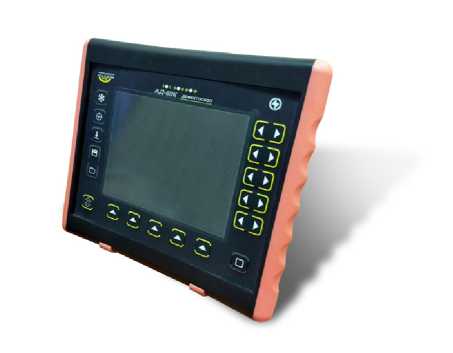

Дефектоскопы многофункциональные АД-60К

г)

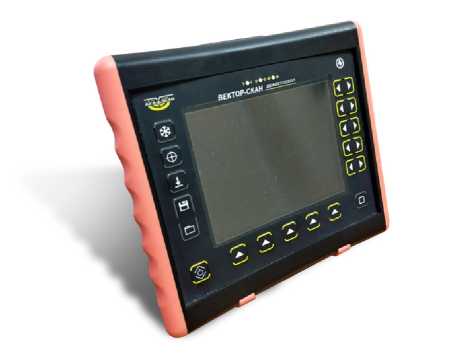

Дефектоскопы многофункциональные ВЕКТОР-Скан
Рисунок 1 - Общий вид дефектоскопов многофункциональных АД-60К, ВЕКТОР-Скан

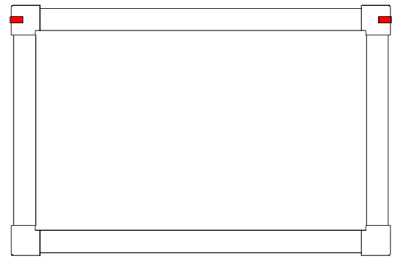

Дефектоскопы многофункциональные АД-60К и ВЕКТОР-Скан
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 3 -
Наименование |
Количество | |
АД-60К* |
ВЕКТОР-Скан* | |
Блок электронный |
1 шт. |
1 шт. |
Блок аккумуляторный встроенный |
1 шт. |
1 шт. |
Блок питания от сети 220 В, 50 Гц |
1 шт. |
1 шт. |
Преобразователи (по выбору)
|
** |
** |
Кабель соединительный |
1 шт. |
1 шт. |
Кабель для подключения к ЭВМ |
1 шт. |
1 шт. |
Диск/флеш карта с программным обеспечением |
1 шт. |
1 шт. |
Руководство по эксплуатации |
1 шт. |
1 шт. |
Методика поверки |
1 шт. |
1 шт. |
Руководство пользователя |
1 шт. |
- |
Сумка (кейс) для транспортировки и хранения |
1 шт. |
1 шт. |
Примечания: *Комплект поставки дефектоскопов может быть дополнительно изменен по согласованию с заказчиком. **Тип и количество зависит от заказа потребителя. По дополнительному заказу могут поставляться другие акустические и вихретоковые преобразователи. |
Таблица 2 -
Характеристики |
АД-60К |
ВЕКТОР-Скан |
Число каналов контроля |
1 |
1 |
Амплитуда импульса возбуждения, В |
по выбору 25±2,5 и 50±5,0 |
6±1 |
Диапазон рабочих частот приемника по уровню минус 6 дБ, кГц |
от 1 до 40 |
от 0,01 до 20000,00 |
Нижний предел измерений площади искусственных дефектов при импедансном контроле, мм х мм |
12 х 12 |
12 х 12 |
Нижний предел измерений площади искусственных дефектов при ударном контроле, мм х мм |
20 х 20 |
- |
Пределы допускаемой относительной погрешности измерений площади искусственных дефектов, % |
±30 | |
Диапазон измерений глубины паза, мм |
- |
от 0,2 до 1,0 |
Пределы допускаемой абсолютной погрешности измерений глубины паза, мм |
- |
±0,2 |
Параметры электропитания: напряжение, В
|
14,4 18 |
10,8 18 |
Время непрерывной работы от источника внешнего питания, ч, не менее |
16 | |
Время непрерывной работы от аккумулятора, ч, не менее |
6 |
8 |
Габаритные размеры дефектоскопа, мм, не более длина х ширина х высота в металлическом корпусе в пластиковом корпусе |
340 х 210 х 75 235 х 205 х 90 | |
Масса дефектоскопа, кг, не более |
3,5 | |
Диапазон рабочих температур, °С |
от -30 до +50 |
