УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1295

Лист № 1 Регистрационный №65493-16 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы многофункциональные АД-60К, ВЕКТОР-Скан

Назначение средства измерений Дефектоскопы многофункциональные АД-60К, ВЕКТОР-Скан (в дальнейшем дефектоскопы) предназначены для неразрушающего контроля изделий из металлов, композитных и других материалов с большим затуханием на предмет определения расслоений, внутренних дефектов структуры и пр., для измерений геометрических размеров и координат дефектов с помощью обработки полученных сигналов.

В основе работы дефектоскопов лежит акустический импедансный метод неразрушающего контроля, основанный на зависимости акустических свойств изделий от особенностей их конструкции и от свойств материалов, из которых они изготовлены. В дефектоскопах АД-60К реализован метод свободных колебаний, а в дефектоскопах ВЕКТОР-Скан реализован амплитудно-фазовый метод контроля.

Возбуждение колебаний в изделии и прием сигналов может осуществляться как пьезоэлектрическими преобразователями (ПЭП), которые электрически связаны с генератором и приемником дефектоскопа, так и механическими вибраторами и микрофонами, связанными соответственно с генератором возбуждения и приемником.

Принятый акустический сигнал после преобразования в электрический сигнал, поступает на приемник, усиливается, после чего преобразуется в цифровую форму и обрабатывается специализированным модулем обработки. Результаты обработки поступают в процессорный модуль дефектоскопа.

Процессорный модуль выполняет окончательный анализ поступающих данных. На экране дефектоскопов одновременно отображаются изменения амплитуды принятого сигнала во времени при импульсном возбуждении и амплитуды спектральных составляющих этого сигнала (АД-60К) или амплитуда и фаза сигнала на заданной частоте непрерывного возбуждения (ВЕКТОР-Скан).

Конструктивно дефектоскоп состоит из электронного блока и связанного с ним кабелем преобразователя.

Внешний вид дефектоскопов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Дефектоскопы пломбируются механически с задней стороны электронного блока.

Дефектоскопы многофункциональные

Дефектоскопы многофункциональные

АД-60К                            ВЕКТОР-Скан

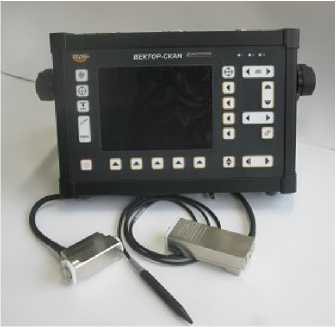

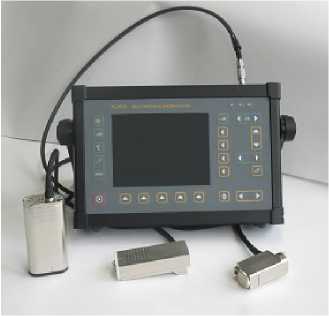

Рисунок 1 - Общий вид дефектоскопов многофункциональных АД-60К, ВЕКТОР-Скан

Дефектоскопы многофункциональные

АД-60К и ВЕКТОР-Скан

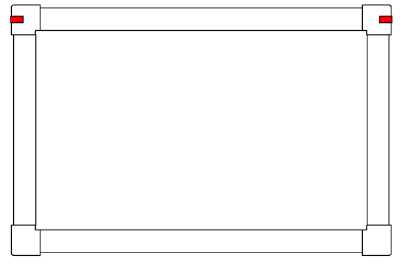

Рисунок 2 - Схема пломбировки от несанкционированного доступа

На электронные блоки дефектоскопов устанавливается программное обеспечение (ПО), которое выполняет следующие основные функции:

• - управление электронным блоком дефектоскопа;

• - изменение настроек;

• - калибровка электронного блока;

• - отображение результатов измерений на дисплее или стрелочном индикаторе.

Идентификационные данные ПО дефектоскопов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Защита программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические и технические характеристики

наносится на переднюю панель электронного блока дефектоскопа методом шелкографии или фотохимическим методом и на титульном листе руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

1 Технические условия «Дефектоскопы многофункциональные АД-60К, ВЕКТОР-Скан. Технические условия. ТУ 4276-010-92466551-2015».
