Номер по Госреестру СИ: 65485-16
65485-16 Преобразователи измерительные
(SITRANS)
Назначение средства измерений:
Преобразователи измерительные SITRANS (далее по тексту - преобразователи) предназначены для измерений электрических сигналов от датчиков различных физических величин и преобразования измеренных сигналов в цифровые выходные сигналы.
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 19.10.2026
Номер записи - 156875
ID в реестре СИ - 379275
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SITRANS RD200,
Производитель
Изготовитель - Фирма "Siemens Industry, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1619 от 2016.10.19 Об утверждении типов СИ (20 позиций)
№2004 от 2021.09.10 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
Наличие аналогов СИ: Преобразователи измерительные (SITRANS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Siemens Industry, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59472-14 24.12.2019 |
Расходомеры-счетчики ультразвуковые, SITRANS FST020 Фирма "Siemens Industry, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
63638-16 12.04.2021 |
Расходомеры ультразвуковые (с первичными преобразователями), SITRANS F US (Clamp-On) Фирма "Siemens Industry, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
65485-16 19.10.2026 |
Преобразователи измерительные, SITRANS Фирма "Siemens Industry, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Преобразователи измерительные (SITRANS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Преобразователи измерительные (SITRANS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Липецкий ЦСМ Липецкая область |
1682 | 2211 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
2740 | 2211 |
Программное обеспечение
Программное обеспечение у преобразователей измерительных модификации SITRANS RD100 отсутствует.
Управление настройками и параметрами режима работы преобразователей измерительных модификаций SITRANS RD200, SITRANS RD300, вывод информации на экран осуществляется посредством программного обеспечения.
Программное обеспечение преобразователей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Установка и обработка выходных параметров осуществляется как на самом преобразователе, так и за счет программного обеспечения, установленного на ПК.
Идентификационные данные программного обеспечения преобразователей модификаций SITRANS RD200, SITRANS RD300 представлены в таблицах 1-2
Таблица 1 - Идентификационные данные программного обеспечения преобразователей модификации SITRANS RD200
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
SITRANS RD200 |
|
Идентификационное наименование ПО |
Siemens sitrans RD200 |
|
Номер версии ПО |
8.20 и выше |
|
Цифровой идентификатор ПО |
D7DBE56FC6E7B34986E22AFC |
Таблица 2 - Идентификационные данные программного обеспечения преобразователей модификации SITRANS RD300
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
SITRANS RD300 |
|
Идентификационное наименование ПО |
Siemens sitrans RD300 |
|
Номер версии ПО |
8.03 и выше |
|
Цифровой идентификатор ПО |
А7RBC59DB6E7V35482324NA |
Уровень защиты программного обеспечения преобразователей от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным SITRANS
Техническая документация фирмы Siemens AG.
Поверка
Поверкаосуществляется по документу РТ-МП-3278-551-2016 «ГСИ. Преобразователи измерительные SITRANS. Методика поверки», утвержденному ФБУ «Ростест-Москва» 10 апреля 2016 г.
Основные средства поверки:
- калибратор универсальный Fluke 5520A (Госреестр № 23346-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
«Siemens Industry Inc.», США
Адрес: 1201 Sumneytown Pike, Spring House, PA 19477-0900, USA
Сайт: http://www.siemens.com
Заявитель
ООО «Сименс»ИНН 7725025502
Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9
Тел.: 8 (495) 737-24-23
Факс: 8 (495) 737-23-85
Сайт: http://www.siemens.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д.31
Тел.: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Преобразователи выпускаются в трех модификациях: SITRANS RD100, SITRANS RD200, SITRANS RD300.
Принцип действия преобразователей SITRANS основан на преобразовании электрических сигналов, поступающих от первичных преобразователей, в цифровой код с последующей передачей информации на дисплей.
Преобразователи модификации SITRANS RD100 имеют один канал для подключения первичных преобразователей, предназначены для измерения унифицированного сигнала силы постоянного тока от 4 до 20 мА и передачи результатов измерений на дисплей. Преобразователи выпускаются без встроенного источника напряжения постоянного тока для питания первичных преобразователей.
Преобразователи модификации SITRANS RD200 имеют один либо два канала для подключения первичных преобразователей, предназначены для измерения электрических сигналов от первичных преобразователей различных физических величин. Преобразователи могут иметь до двух встроенных источников напряжения постоянного тока для питания первичных преобразователей.
Преобразователи модификации SITRANS RD300 имеют один либо два канала для подключения первичных преобразователей, предназначены для измерения электрических сигналов от первичных преобразователей различных физических величин. Преобразователи могут иметь до двух встроенных источников напряжения постоянного тока для питания первичных преобразователей.
Конструктивно преобразователи SITRANS выполнены в виде компактного модуля.
Преобразователи пломбируются от несанкционированного доступа путем нанесения наклейки на верхнюю часть корпуса
Преобразователи отличаются габаритными размерами, метрологическими и техническими характеристиками, приведенными в таблице 3.

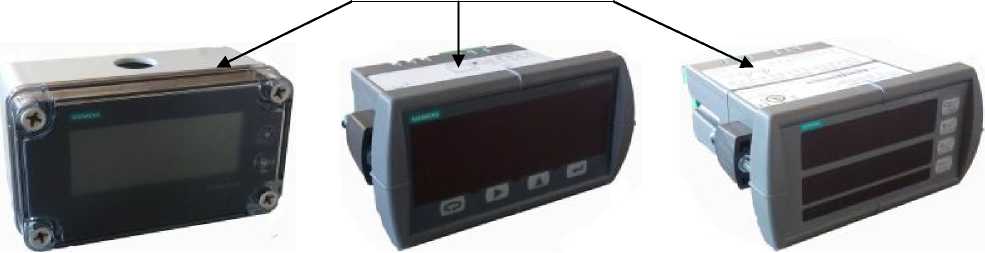

Фотографии общего вида и мест пломбировки преобразователей представлены на рисунке 1.
