Номер по Госреестру СИ: 63638-16
63638-16 Расходомеры ультразвуковые (с первичными преобразователями)
(SITRANS F US (Clamp-On))
Назначение средства измерений:
Расходомеры ультразвуковые SITRANS F US (с первичными преобразователями Clamp-On) предназначены для измерений объёмного расхода и объёма звукопроводящей жидкости в напорных трубопроводах.
Внешний вид.
Расходомеры ультразвуковые (с первичными преобразователями)
Рисунок № 1
Внешний вид.
Расходомеры ультразвуковые (с первичными преобразователями)
Рисунок № 2
Внешний вид.
Расходомеры ультразвуковые (с первичными преобразователями)
Рисунок № 3
Внешний вид.
Расходомеры ультразвуковые (с первичными преобразователями)
Рисунок № 4
Внешний вид.
Расходомеры ультразвуковые (с первичными преобразователями)
Рисунок № 5
Внешний вид.
Расходомеры ультразвуковые (с первичными преобразователями)
Рисунок № 6
Внешний вид.
Расходомеры ультразвуковые (с первичными преобразователями)
Рисунок № 7
Внешний вид.
Расходомеры ультразвуковые (с первичными преобразователями)
Рисунок № 8
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.04.2021
Номер записи - 154841
ID в реестре СИ - 377241
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. SITRANS FS 230, SITRANS F US 1010, FUP1010,
Производитель
Изготовитель - Фирма "Siemens Industry, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.
Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.
Площадь столицы составляет 1081 кв. км.
Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).
Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.
Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).
Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 5
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№417 от 2016.04.12 Об утверждении типов средств измерений
Наличие аналогов СИ: Расходомеры ультразвуковые (с первичными преобразователями) (SITRANS F US (Clamp-On))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
63638-16 Расходомеры ультразвуковые (с первичными преобразователями) (SITRANS F US (Clamp-On)) Фирма "Siemens Industry, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
28363-14 Расходомеры-счетчики ультразвуковые (ВЗЛЕТ МР) АО "Взлет" (РОССИЯ г. Санкт-Петербург) |
|
63638-16 Расходомеры ультразвуковые (с первичными преобразователями) (SITRANS F US (Clamp-On)) Фирма "Siemens Industry, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
84382-22 Расходомеры-счетчики ультразвуковые (УРСВ ВЗЛЕТ МР) АО "Взлет" (РОССИЯ г. Санкт-Петербург) |
Все средства измерений АО "Взлет"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59472-14 24.12.2019 |
Расходомеры-счетчики ультразвуковые, SITRANS FST020 Фирма "Siemens Industry, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
63638-16 12.04.2021 |
Расходомеры ультразвуковые (с первичными преобразователями), SITRANS F US (Clamp-On) Фирма "Siemens Industry, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
65485-16 19.10.2026 |
Преобразователи измерительные, SITRANS Фирма "Siemens Industry, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Расходомеры-счетчики ультразвуковые (УРСВ ВЗЛЕТ МР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Расходомеры-счетчики ультразвуковые (УРСВ ВЗЛЕТ МР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 9507 |
|
ФБУ Костромской ЦСМ Костромская область |
3082 | 9507 |
|
ФБУ Красноярский ЦСМ Красноярский край |
12591 | 9507 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
10923 | 9507 |
Программное обеспечение
Версия метрологически значимой части ПО наносится на наклейку на микросхеме памяти, которая находится на печатной плате вычислителя расходомера за пломбируемым кожухом.
Таблица 1 - Идентификационные данные ПО расходомеров ультразвуковых SITRANS F US (с первичными преобразователями Clamp-On)
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Операционная система |
Прикладное ПО расходомера |
|
Номер версии (идентификационный номер) ПО |
5.xx.xx |
не ниже 5.04.06 |
|
Цифровой идентификатор ПО (контрольная сумма) |
- |
- |
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 -«средний».
Знак утверждения типа
Знак утверждения типананосится на самоклеящиеся таблички, прикрепляемые на боковые поверхности первичных преобразователей и вычислителя объемного расхода, а также полиграфическим методом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым SITRANS F US (с первичными преобразователями Clamp-On)-
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
-
2. Техническая документация фирмы «Siemens Industry, Inc.», США.
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации.
Поверка
Поверкаосуществляется по документу РТ-МП-3105-449-2016 «ГСИ. Расходомеры ультразвуковые SITRANS F US (с первичными преобразователями Clamp-On). Методика поверки», утверждённому ФБУ «Ростест - Москва» 10.03.2016 г.
Перечень эталонов, применяемых при поверке:
-
- установка поверочная, диапазон скоростей потока от 0,5 до 10 м/с, погрешность по объёмному расходу ±0,1 %;
-
- частотомер электронно-счётный, диапазон частот от 5 до 10000 Гц, погрешность ±10-6;
-
- миллиамперметр, диапазон измерений от 0 до 20 мА, погрешность ±0,03 %;
-
- термометр ТЛ-4, диапазон измерений от 15 °С до 30 °С, погрешность ±0,2 °С;
-
- трубопоршневая установка, погрешность ±0,1 %;
-
- толщиномер ультразвуковой, диапазон измерений от 0,1 до 100 мм, погрешность ±0,1 мм;
-
- линейка измерительная металлическая, ЛИЗ-300, ГОСТ 427-75;
-
- штангенциркуль, ЩЦ-П-150-0,1, ГОСТ 166-89.
Знак поверки в виде оттиска поверительного клейма наносится на вычислитель и первичные преобразователи.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест - Москва»)Адрес: 117418, г. Москва, Нахимовский пр., 31
Тел.: +7 (495) 544 00 00
web: http://www.rostest.ru/
Е-mail: info@rostest.ru
Расходомеры ультразвуковые SITRANS F US (с первичными преобразователями Clamp-On) могут использовать два режима измерений: время-импульсный или доплеровский. Время-импульсный режим основан на измерении разности времени прохождения импульсов ультразвуковых колебаний по направлению движения потока и против него. Доплеровский режим базируется на обработке ультразвукового сигнала, отражённого от частиц или пузырьков газа, взвешенных в жидкости. Этот режим используется, когда время-импульсный режим не может быть применён из-за низкой звуковой проводимости жидкости, вызванной высокой концентрацией взвешенных частиц. Выбор режима работы осуществляется оператором при настройке расходомера.
Расходомеры ультразвуковые SITRANS F US (с первичными преобразователями Clamp-On) состоят из первичных преобразователей ультразвукового сигнала и вычислителя.
Расходомеры ультразвуковые SITRANS F US (с первичными преобразователями Clamp-On) могут быть следующих модификаций: преобразователями High Precision или Ultra.
-
- SITRANS FUS1010 - базовое исполнение;
-
- SITRANS FUP1010 - портативное (переносное) исполнение;
-
- SITRANS FUE1010 (Energy) - исполнение с опцией измерений тепловой энергии;
-
- SITRANS FUH1010 (Oil) - исполнение для нефтяной промышленности;
-
- SITRANS FUT1010 - исполнение для нефтяной промышленности с первичными
Первичные преобразователи расходомеров ультразвуковых SITRANS F US (с первичными преобразователями Clamp-On) изготавливаются 4-х типов: доплеровские (Reflexor), время-импульсные универсальные (Universal), время-импульсные высокоточные (High Precision) и время-импульсные прецизионные (Ultra).
Монтаж первичных преобразователей на трубе выполняется с помощью
специализированных монтажных рам, входящих в комплект поставки расходомера, со стопорными шипами, что исключает необходимость использования специального измерительного инструмента для контроля взаимного расположения первичных преобразователей. Выпускаются несколько типов монтажных рам для различных применений. Тип поставляемой рамы определяется при заказе расходомера. Монтаж прецизионных первичных преобразователей выполняется на заводе-изготовителе на измерительной трубе калиброванного диаметра.
Вычислитель изготавливается в корпусах разных типов: стационарных (NEMA 4X, NEMA 7) и портативном. Вычислитель может поставляться с обогреваемым кожухом.
Вычислитель расходомеров ультразвуковых SITRANS F US (с первичными преобразователями Clamp-On) имеет следующие исполнения:
- одноканальный (для работы с одной парой первичных преобразователей) -обеспечивает измерение время-импульсными или доплеровскими первичными преобразователями в одном трубопроводе;
- двухканальный (для работы с двумя парами первичных преобразователей) -обеспечивает измерения время-импульсными первичными преобразователями в двух трубопроводах или одновременные измерения в одном трубопроводе парой время-импульсных первичных преобразователей и парой доплеровских первичных преобразователей;
- многолучевой (для работы с двумя или четырьмя парами первичных преобразователей) - для измерений расхода в одном или двух трубопроводах время-импульсными первичными преобразователями по результатам обработки двух или четырех ультразвуковых лучей, излучаемых в разных плоскостях.
Пользовательское меню вычислителя объемного расхода (объема) обеспечивает ввод параметров объекта измерений (трубопровода) при настройке расходомера. Вычислитель снабжен регистратором данных, обеспечивающим сохранение значений измеренных и вспомогательных параметров. В вычислителе имеется встроенная база данных скорости звука в различных жидкостях в зависимости от температуры, используемая для идентификации типа рабочей среды и её характеристик (плотности и вязкости).
Внешний вид вычислителей приведен на рисунке 1.
а) Внешний вид стационарного вычислителя расходомера в корпусе для настенного монтажа NEMA 4X
в) Внешний вид портативного вычислителя расходомера ультразвукового SITRANS FUP1010
б) Внешний вид стационарного вычислителя расходомера во взрывозащищённом корпусе для настенного монтажа NEMA 7 г) Внешний вид компактного корпуса со взрывозащитой вычислителя расхода SITRANS FUS1010
Рисунок 1 - Расходомеры ультразвуковые SITRANS F US (с первичными преобразователями Clamp-On)
Результаты измерений отображаются на дисплее вычислителя и выдаются по интерфейсам RS-232 или RS-485 по протоколам Profibus PA, HART, по токовым (4.20) мА, частотным, импульсным и релейным выходам.
Вычислитель расходомеров ультразвуковых SITRANS F US (с первичными преобразователями Clamp-On) имеет дополнительные аналоговые входы: токовый (4...20) мА и сопротивления (для подключения преобразователей сопротивления Pt100 или Pt1000).
Вычислитель расхода представляет информацию в единицах объема, приведённых к стандартной температуре (при подключении термометра сопротивления или вводе значения температуры вручную), при измерении текущей плотности рабочей среды или вводе её значений в вычислитель объемного расхода (объема) вручную.

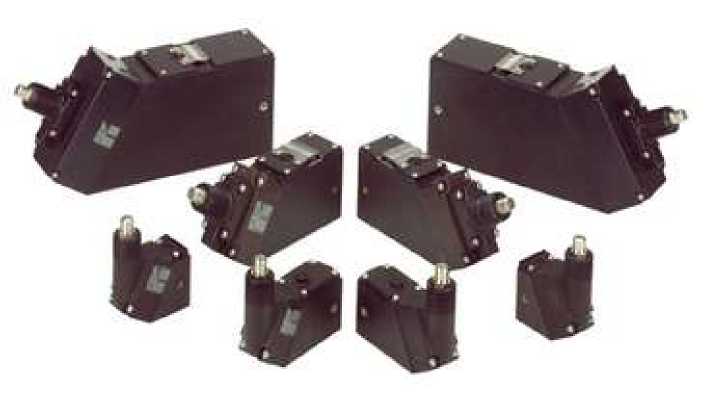

Внешний вид первичных преобразователей приведен на рисунке 2.
Места нанесения знака поверки приведены на рисунках 3 и 4.

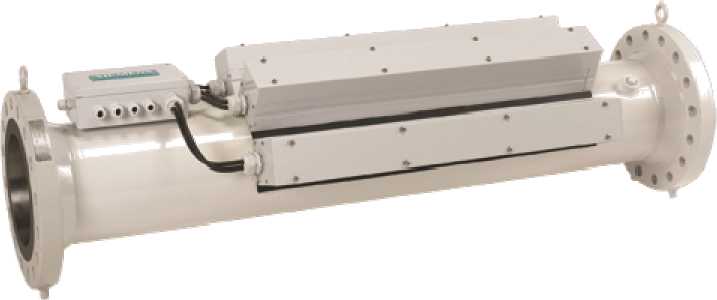

в) Внешний вид калиброванной измерительной трубы с первичными преобразователями, закрытыми кожухом
г) Внешний вид первичных преобразователей Рисунок 2- Первичные преобразователи Clamp-on

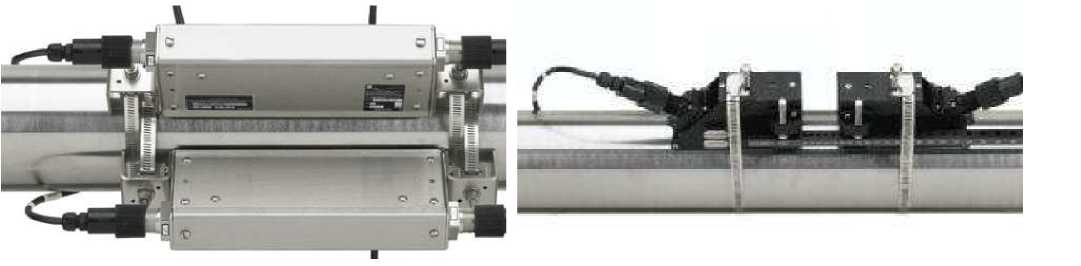

а) Внешний вид первичных преобразователей б) Внешний вид первичных преобразователей с монтажными рамами закрытого типа с монтажными рамами открытого типа
***v
Рисунок 3 - Места нанесения пломб и знака поверки на вычислители
Рисунок 4 - Места нанесения пломб и знака поверки на калиброванную измерительную
трубу с первичными преобразователями
Таблица 2 - Основные метрологические и технические характеристики расходомеров ультразвуковых SITRANS F US (с первичными преобразователями Clamp-On)
|
Наименование параметра |
Значение |
|
Диаметр трубопровода, Ду, мм: | |
|
- калиброванная труба |
от 100 до 1600 |
|
- базовое исполнение |
от 6 до 9000 |
Продолжение таблицы 2
|
Наименование параметра |
Значение |
|
Толщина стенки трубопровода, мм |
от 0,5 до 76 |
|
Минимальная скорость потока, м/с |
0,3 |
|
Максимальная скорость потока, м/с |
12 |
|
Кинематическая вязкость жидкости, мм2/с, не более |
120 |
|
Плотность жидкости, кг/м3 |
от 500 до 1100 |
|
Температура жидкости, °С |
от минус 40 до плюс 130 |
|
Температура окружающей среды, °С
|
от минус 25 до плюс 60 от минус 25 до плюс 60 от минус 60 до плюс 60 |
|
Длина прямого участка, Ду, не менее:
|
15 5 |
|
Напряжение питания, В:
|
от 9 до 36 от 187 до 242 |
|
Масса, кг, не более:
|
от 3,5 до 65 от 1 до 22 |
|
Г абаритные размеры вычислителя, мм, не более |
175x235x92 |
Таблица 3 - Основные метрологические и технические характеристики расходомеров ультразвуковых SITRANS F US (с первичными преобразователями Clamp-On)
|
Принцип измерения |
Доплеровский |
Время-импульсный | |||||
|
Количество лучей |
1 |
1 |
1 |
2 |
2 |
2 |
4 |
|
Тип первичного преобразователя |
Reflexor |
Universal |
High Precision |
Universal |
High Precision |
Ultra |
Ultra |
|
Пределы допускаемой относительной погрешности при измерении объёмного расхода и объёма жидкости, % |
±3 |
±2 |
±1 |
±1,5 |
±0,75 |
±0,5 |
±0,3 |
