Номер по Госреестру СИ: 65353-16
65353-16 Газосигнализаторы горючих, вредных газов и кислорода многоканальные стационарные
(MSMR-16, SDO, KT-16)
Назначение средства измерений:
Газосигнализаторы горючих, вредных газов и кислорода многоканальные стационарные MSMR-16, SDO, KT-16 предназначены для измерения довзрывоопасных концентраций горючих газов, объемной доли вредных газов, диоксида углерода, водорода, метана, пропана и кислорода в воздухе рабочей зоны, а также сигнализации о достижении заданных пороговых значений и передачи измерительной информации внешним устройствам.
Внешний вид.
Газосигнализаторы горючих, вредных газов и кислорода многоканальные стационарные
Рисунок № 1
Внешний вид.
Газосигнализаторы горючих, вредных газов и кислорода многоканальные стационарные
Рисунок № 2
Внешний вид.
Газосигнализаторы горючих, вредных газов и кислорода многоканальные стационарные
Рисунок № 3
Внешний вид.
Газосигнализаторы горючих, вредных газов и кислорода многоканальные стационарные
Рисунок № 4
Внешний вид.
Газосигнализаторы горючих, вредных газов и кислорода многоканальные стационарные
Рисунок № 5
Внешний вид.
Газосигнализаторы горючих, вредных газов и кислорода многоканальные стационарные
Рисунок № 6
Внешний вид.
Газосигнализаторы горючих, вредных газов и кислорода многоканальные стационарные
Рисунок № 7
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.10.2021
Номер записи - 156723
ID в реестре СИ - 379123
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, модификация MSMR-16, мод. SDO, мод. MSMR-16, Без модификации, SDO, MX 42A, MSMR-16,
Производитель
Изготовитель - Фирма "ALTER S.A."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 46
Выдано извещений - 5
Кол-во периодических поверок - 41
Кол-во средств измерений - 15
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1442 от 2016.10.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Газосигнализаторы горючих, вредных газов и кислорода многоканальные стационарные (MSMR-16, SDO, KT-16)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ALTER S.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
62576-15 02.12.2020 |
Газоанализаторы портативные многокомпонентные, GasHunter, GasHunter IR Фирма "ALTER S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
65353-16 06.10.2021 |
Газосигнализаторы горючих, вредных газов и кислорода многоканальные стационарные, MSMR-16, SDO, KT-16 Фирма "ALTER S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
Кто поверяет Газосигнализаторы горючих, вредных газов и кислорода многоканальные стационарные (MSMR-16, SDO, KT-16)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 12 | 0 | 12 | 2 | 12 | 0 | 12 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 26 | 0 | 22 | 3 | 22 | 0 | 22 | ||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ОАО ФНТЦ "ИНВЕРСИЯ" (RA.RU.311264) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Газосигнализаторы горючих, вредных газов и кислорода многоканальные стационарные (MSMR-16, SDO, KT-16)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газосигнализаторы имеют встроенное программное обеспечение блока контроллера и первичных измерительных преобразователей (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов.
ПО блока контроллера обеспечивает следующие основные функции (в зависимости от модификации):
-
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
-
- отображение результатов измерений на дисплее (для контроллеров MSMR-16);
-
- формирование выходного аналогового сигнала (4 - 20) мА;
-
- формирование цифрового выходного сигнала RS485;
-
- формирование релейных выходных сигналов;
-
- ведение журнала событий и журнала измеренных значений;
-
- самодиагностику аппаратной части газосигнализатора;
-
- настройку нулевых показаний и чувствительности газосигнализатора.
ПО блока контроллера реализует следующие расчетные алгоритмы:
-
1) вычисление значений содержания определяемого компонента по данным от первичного измерительного преобразователя;
-
2) вычисление значений выходного аналогового и цифрового сигналов;
-
3) сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;
-
4) непрерывную самодиагностику аппаратной части газосигнализаторов.
ПО ПИП обеспечивает следующие основные функции:
-
- обработку и передачу измерительной информации от чувствительного элемента;
-
- связь с блоком контроллера при посредством цифрового выходного сигнала RS485;
-
- самодиагностику аппаратной части первичного измерительного преобразователя.
ПО ПИП реализует следующие расчетные алгоритмы:
-
1) вычисление значений содержания определяемого компонента по данным от чувствительного элемента;
-
2) сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;
-
3) непрерывную самодиагностику аппаратной части первичного измерительного преобразователя.
Газосигнализаторы могут работать с автономным ПО «Alter Data Reader», предназначенным для считывания измерительной и настроечной информации из памяти газосигнализаторов.
ПО блока контроллера идентифицируется посредством отображения номера версии на дисплее при включении питания (для газосигнализаторов с контроллером MSMR-16) или по наклейке на плате контроллера (для газосигнализаторов с контроллерами SDO, KT-16). ПО первичного измерительного преобразователя идентифицируется по наклейке на плате ПИП.
Идентификационные данные программного обеспечения приведены в таблицах 3 и 4.
Таблица 3 - Идентификационные данные программного обеспечения контроллеров
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
MSMR16.4.1 |
SDO.1.6 |
KT16.1.8 |
|
Номер версии (идентификационный номер) ПО |
4.1 |
1.6 |
1.8 |
|
Цифровой идентификатор ПО |
13BD8887 |
5683516C |
11CCC94E |
|
Алгоритм получения цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий. | |||
Таблица 4 - Идентификационные данные программного обеспечения ПИП
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
MGX70.Baza.1.4 |
SMARTmini |
|
Номер версии (идентификационный номер) ПО |
1.4 |
1.2 |
|
Цифровой идентификатор ПО |
4504C7BA |
не доступен |
|
Алгоритм получения цифрового идентификатора ПО |
CRC32 |
- |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий. | ||
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газосигнализаторов.
Газосигнализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на боковую сторону корпуса газосигнализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газосигнализаторам горючих, вредных газов и кислорода многоканальным стационарным MSMR-16, SDO, KT-16
-
1 Приказ № 1034 от 9 сентября 2011 г «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
-
2 ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы . Общие технические требования и методы испытаний газоанализаторов горючих газов.
-
3 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
4 ГОСТ 12.1.005-88 Система стандартов безопасности труда . Общие санитарногигиенические требования к воздуху рабочей зоны.
-
5 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов . Общие технические условия.
-
6 ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
7 Техническая документация фирмы "ALTER S.A.", Польша .
Поверка
Поверка осуществляется по документу МП-242- 1903-2015 «Газосигнализаторы горючих, вредных газов и кислорода многоканальные стационарные MSMR-16, SDO, KT-16. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «21» декабря 2015 г.Основные средства поверки:
- стандартные образцы состава газовые ГСО №№ 10257-2013, 10256-2013, 10244-2013, 10322-2013, 10334-2013, 10366-2013, 10260-2013, 10323-2013, 10331-2013, 10348-2013, 10342-2013, 10539-2014, 10321-2013;
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 - генератор газовых
смеси в баллонах под 10243-2013, 10263-2013, ГСО 10543-2014, 10246-2013, 10245-2013, 10364-2013, 10540-2014, 10325-2013, 10367-2013, 10242-2013,
10386-2013,
10387-2013,
10546-2014,
10248-2013,
10383-2013,
10329-2013,
10247-2013,
10241-2013,
10371-2013,
10250-2013,
10253-2013,
10376-2013,
давлением, 10262-2013, 10335-2013, 10249-2013, 10372-2013, 10327-2013,
смесей ГГС исполнений ГГС-Р, ГГС-Т, ГГС-К, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 62151-15 в комплекте с ГС в баллонах под давлением и источниками микропотока, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 15075-09;
- генератор озона ГС-024, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 19859-00.
Таблица 13
|
Наименование |
Количество |
|
Г азосигнализатор горючих, вредных газов и кислорода многоканальный стационарный MSMR-16/SDO/KT- в составе: Контроллер MSMR-16 или SDO или KT-16 Датчики MGX-70 и/или GDX-70 и/или SMARTmini |
1 шт. от 1 до 16 шт. |
|
Комплект запасных частей |
1 компл. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП-242- 1903-2015 |
1 экз. |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки.
Изготовитель
Фирма «ALTER S.A.», Польша
Адрес: ul. Pocztowa 13, 62-080 Tarnowo Podgorne, Polska
Tel./fax: +48 61 814 65 57, +48 61 814 71 49, +48 61 814 62 90
E-mail: alter@altersa.pl
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет http://www.vniim.ru
Адрес электронной почты: info@vniim.ru
Газосигнализаторы горючих, вредных газов и кислорода многоканальные стационарные MSMR-16, SDO, KT-16 (далее - газосигнализаторы) являются стационарными многоканальными приборами непрерывного действия.
Конструктивно газосигнализаторы состоят из блока контроллера и подключаемых к нему датчиков (одного или нескольких). Информационный обмен между датчиками и блоком контроллера осуществляется в цифровой форме, интерфейс RS485.
Принцип действия газосигнализаторов, в зависимости от определяемого компонента:
-
- объемная доля кислорода, водорода и вредных газов - электрохимический;
-
- объемная доля диоксида углерода, метана, пропана - оптический;
-
- довзрывоопасная концентрация горючих газов - оптический или термохимический;
-
- объемная доля метана (диапазон измерений объемной доли от 0 до 100 %) - термокондуктометрический;
-
- объемная доля изобутилена - фотоионизационный;
Принцип действия газосигнализаторов превышения установленных порогов объемной доли оксида и диоксида углерода, аммиака, довзрывоопасной концентрации метана и пропана -полупроводниковый.
Способ отбора пробы - диффузионный.
Блок контроллера (далее - контроллер) выпускается в трех модификациях: MSMR-16, SDO, KT-16. Основные особенности контроллеров указаны в таблице 1.
Таблица 1
|
Наименование характеристики |
Модификация контроллера | ||
|
MSMR-16 |
SDO |
KT-16 | |
|
Количество подключаемых датчиков |
От 1 до 16 |
От 1 до 4 |
От 1 до 16 |
|
Дисплей |
Жидкокристаллический |
Отсутствует |
Отсутствует |
|
Способ установки |
На стену |
На стену |
Крепление на DIN рейку |
|
Наименование характеристики |
Модификация контроллера | ||
|
MSMR-16 |
SDO |
KT-16 | |
|
Выходные сигналы |
Показания дисплея, световая и акустическая сигнализация о превышении двух установленных порогов, цифровой выход (интерфейс RS-485 протокол Modbus RTU), релейные выходы (4 встроенных и до 32 подключаемых релейных выхода), до 4-х подключаемых модулей аналогового выхода (каждый из модулей имеет 4 аналоговых выхода 4-20 мА) |
Световая и акустическая сигнализация о превышении двух установленных порогов; релейные выходы (1 для исполнений SDO/P, SDO/Z или 3 для исполнения SDO/ZA |
Цифровой выход (интерфейс RS-485 протокол Modbus RTU), до 4-х подключаемых модулей аналогового выхода (каждый из модулей имеет 4 аналоговых выхода 4-20 мА) |
|
Материал корпуса |
Полистирол |
Полистирол |
ABS пластик |
В качестве первичных измерительных преобразователей (ПИП) используются датчики MGX-70, GDX-70, SMARTmini. Основные особенности датчиков указаны в таблице 2.
Таблица 2
|
Наименование характеристики |
Модификация датчика | ||
|
MGX-70 |
GDX-70 |

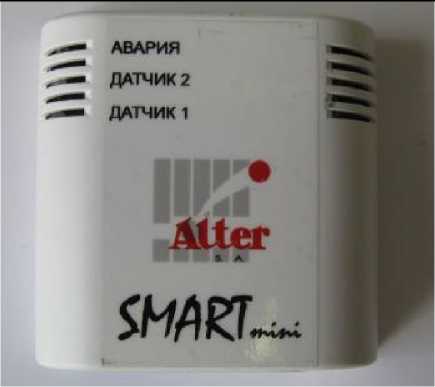

SMARTmini | |
|
Количество устанавливаемых чувствительных элементов |
1 |
1 |
1 или 2* |
|
Сигнализация |
Световая (1 и 2 порог) |
Световая (1 и 2 порог) |
Световая и акустическая (1 и 2 порог) |
|
Материал корпуса |
Корпус датчика - алюминий Корпус чувствительного элемента - нержавеющая сталь |
Полистирол |
ABS пластик |
|
Примечание * - датчики с двумя чувствительными элементами выпускаются в двух исполнениях:
| |||

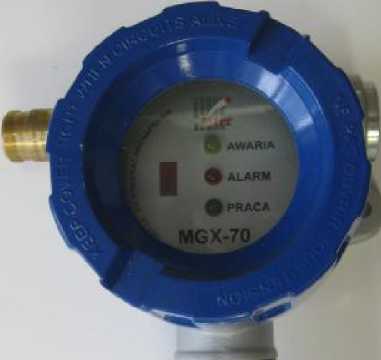

Датчики модификации MGX-70 выполнены во взрывозащищенном исполнении и соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных зонах» (ТР ТС 012/2011), маркировка взрывозащиты 1Ex d IIC T6 Gb X, Ex tb IIIC T70oC Db X.
Контроллеры MSMR-16, SDO, KT-16 и датчики GDX-70 и SMARTmini выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах помещений и наружных установок .
Степень защиты корпуса элементов газосигнализаторов от проникновения внутрь твер-
дых посторонних тел и воды по ГОСТ 14254-96:
Внешний вид элементов газосигнализаторов приведен на рисунках 1 и 2. Схема пломби-
ровки газосигнализаторов от несанкционированного доступа приведена на рисунке 4.
|
!й _ . • • | ||||
|
тяйяв | ||||
|
- —__ | ||||
|
л ***“ ■■»' •» >* a**wy« |
а | |||
|
a) MSMR-16 | ||||
|
Р® • * WEJSCIE , _ ко *!?*• «ах [£)«|О- [t>*| О-~] | ||||
|
в) KT | ||||
|
1 ЦЕ «- ■■ М г. F 1 | ||||
|
UiL. . ^ЬД ~ ■ B«cj | ||||
|
|~B«T.L^r SYS ГЕМ ____ 'v „ PtTfcKCYJNO i fMEMp— г'%то‘:у ’ ^ь • * Я|ВВь v t * < W 1Я-1 | ||||
|
1 |
a ■ e 2 | |||
|
* » U-A>3* • ■•• ИПИТИИи .»• | ||||
|
б) SDO | ||||
|
М1Е MWJSCIE NWERTER v та ANSMISJI t m -16 |“1о<)аМ | ||||
|
Г-16 | ||||
Рисунок 1 - Контроллеры газосигнализаторов горючих, вредных газов и кислорода многоканальных стационарных модели MSMR-16/SDO/KT-16 с датчиками MGX-70, GDX-70, SMARTmini

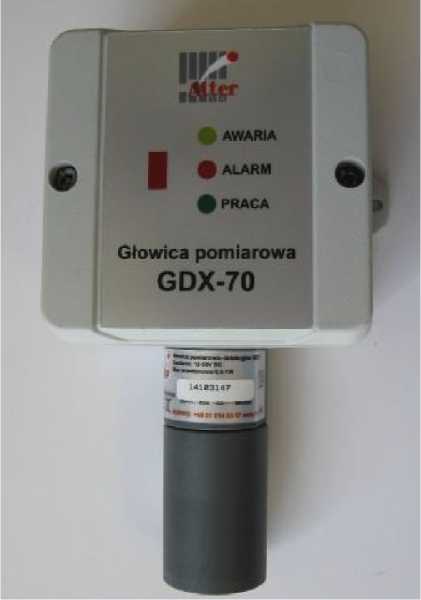

а) GDX-70
АагеЛИ vccw зооррИ ' II
б) MGX-70
в) SMARTmini
Рисунок 2 - ПИП газосигнализаторов горючих, вредных газов и кислорода многоканальных стационарных модели MSMR-16, SDO, KT-16 с датчиками MGX-70, GDX-70, SMARTmini
Крепежный винт панели корпуса контроллера, возможное место нанесения пломбы
а) MSMR-16
»Л1<^
ф AWARIA
ф ALARM
PRACA
Крепежный винт лицевой панели датчика, возможное место нанесения пломбы
б) MGX-70
Рисунок 3 - Схема пломбировки газосигнализаторов от несанкционированного доступа
Комплект поставки газосигнализаторов приведен в таблице 13.
1) Диапазоны измерений, пределы допускаемой основной погрешности, пределы допускаемого времени установления показаний газосигнализаторов приведены в таблицах 5 - 7.
Таблица 5 - Газосигнализатор с контроллерами MSMR-16, KT-16 и датчиками MGX-70,
GDX-70 (за исключением датчиков с полупроводниковыми сенсорами)
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли / дов-зрывоопас-ной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное значение единицы наименьшего разряда индикатора |
Предел допускаемого времени ус-тановле-ния показаний систем Т0,9Д, с | |
|
абсолют-ной |
относи-тельной, % | |||||
|
Г орючие газы1-* 2) (термохимический сенсор) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
1 % НКПР |
30 (по метану) | |
|
Г орючие газы 1) (оптический сен сор) |
От 0 до 100 % НКПР |
От 0 до 50 % НКПР включ. |
±5 % НКПР |
1 % НКПР |
35 | |
|
Св. 50 до 100 % НКПР |
±10 | |||||
|
Метан (CH4) (оптический сенсор) |
От 0 до 100 % |
От 0 до 60 % включ. |
±3 % |
- |
1 % об.д. |
35 |
|
Св. 60 до 100 % |
- |
±5 | ||||
|
Пропан (C3H8) (оптический сенсор) |
От 0 до 100 % |
От 0 до 60 % включ. |
±3 % |
- |
1 % об.д. |
35 |
|
Св. 60 до 100 % |
- |
±5 | ||||
|
Диоксид углерода (CO2) |
От 0 до 500 -1 млн |
От 0 до 500 -1 млн |
±40 -1 млн |
- |
20 млн-1 |
50 |
|
От 0 до 1000 -1 млн |
От 0 до 1000 млн-1 |
±100 -1 млн |
- |
40 млн-1 |
50 | |
|
От 0 до 2000 -1 млн |
От 0 до 2000 млн-1 |
±200 -1 млн |
- |
100 млн-1 |
50 | |
|
От 0 до 5000 -1 млн |
От 0 до 5000 млн-1 |
±500 -1 млн |
- |
100 млн-1 |
50 | |
|
От 0 до 10000 -1 млн |
От 0 до 5000 млн-1 включ. |
±500 -1 млн |
100 млн-1 |
50 | ||
|
Св. 5000 до 10000 млн-1 |
- |
±10 | ||||
|
От 0 до 2 % |
От 0 до 2 % |
±0,2 % об.д. |
0,05 % об.д. |
50 | ||
|
От 0 до 5 % |
От 0 до 2 % включ. |
±0,2 % об.д. |
0,05 % об.д. |
50 | ||
|
Св. 2 до 5 % |
- |
±10 | ||||
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли / дов-зрывоопас-ной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное значение единицы наименьшего разряда индикатора |
Предел допускаемого времени ус-тановле-ния показаний систем Т0,9Д, с | |
|
абсолют-ной |
относи-тельной, % | |||||
|
Диоксид углерода (CO2) |
От 0 до 10 % |
От 0 до 2 % включ. |
±0,2 % об.д. |
0,1 % об.д. |
50 | |
|
Св. 2 до 10 % |
- |
±10 | ||||
|
От 0 до 20 % |
От 0 до 5 % включ. |
±0,5 % об.д. |
0,2 % об.д. |
50 | ||
|
Св. 5 до 20 % |
- |
±10 | ||||
|
От 0 до 30 % |
От 0 до 5 % включ. |
±0,5 % об.д. |
0,3 % об.д. |
50 | ||
|
Св. 5 до 30 % |
- |
±10 | ||||
|
От 0 до 60 % |
От 0 до 10 % включ. |
±1,0 % об.д. |
0,6 % об.д. |
50 | ||
|
Св. 10 до 60 % |
- |
±10 | ||||
|
От 0 до 100 % |
От 0 до 20 % включ. |
±2,0 % об.д. |
1,0 % об.д. |
50 | ||
|
Св. 20 до 60 % |
- |
±10 | ||||
|
Кислород (O2) |
От 0 до 25 % |
От 0 до 5 % включ. |
±0,5 % |
0,1 % об.д. |
90 | |
|
Св. 5 до 25 % |
- |
±10 | ||||
|
Арсин (AsH3)* |
От 0 до 1 млн-1 |
От 0 до 1 -1 млн |
±0,2 -1 млн |
- |
0,015 млн- 1 |
35 |
|
Этилен (C2H4) |
От 0 до 1500 -1 млн |
От 0 до 150 -1 млн включ. |
±30 -1 млн |
С -1 5 млн |
65 | |
|
Св. 150 до 1500 млн-1 |
±20 | |||||
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли / дов-зрывоопас-ной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное значение единицы наименьшего разряда индикатора |
Предел допускаемого времени ус-тановле-ния показаний систем Т0,9Д, с | |
|
абсолют-ной |
относи-тельной, % | |||||
|
Оксид этилена (C2H4O)* |
От 0 до 20 млн- 1 |
От 0 до 20 -1 млн |
±4 -1 млн |
- |
0,1 млн-1 |
125 |
|
От 0 до 100 -1 млн |
От 0 до 100 -1 млн |
±20 -1 млн |
- |
1 млн |
50 | |
|
От 0 до 200 -1 млн |
От 0 до 200 -1 млн |
±40 -1 млн |
- |
1 млн |
40 | |
|
От 0 до 1000 -1 млн |
От 0 до 1000 млн-1 |
±200 -1 млн |
- |
10 млн-1 |
50 | |
|
Формальдегид (CH2O) |
От 0 до 10 млн- 1 |
От 0 до 0,4 -1 млн включ. |
±0,1 -1 млн |
0,01 млн-1 |
100 | |
|
Св. 0,4 до 10 млн-1 |
- |
±25 | ||||
|
Хлор (Cl2)* |
От 0 до 10 млн- 1 |
От 0 до 1,0 -1 млн включ. |
±0,2 -1 млн |
0,05 млн-1 |
65 | |
|
Св. 1,0 до 10 млн-1 |
- |
±20 | ||||
|
От 0 до 20 млн- 1 |
От 0 до 1,0 -1 млн включ. |
±0,2 -1 млн |
0,02 млн-1 |
45 | ||
|
Св. 1,0 до 20 млн-1 |
- |
±20 | ||||
|
От 0 до 50 млн- 1 |
От 0 до 10 -1 млн включ. |
±2 -1 млн |
0,05 млн-1 |
65 | ||
|
Св. 10 до 50 -1 млн |
- |
±20 | ||||
|
От 0 до 200 -1 млн |
От 0 до 20 -1 млн включ. |
±4 -1 млн |
0,1 млн-1 |
35 | ||
|
Св. 20 до 200 млн-1 |
- |
±20 | ||||
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли / дов-зрывоопас-ной концентрации определяемого ком понента |
Пределы допускаемой основной погрешности |
Номинальное значение единицы наименьшего разряда индикатора |
Предел допускаемого времени ус-тановле-ния показаний систем Т0,9Д, с | |
|
абсолют-ной |
относи-тельной, % | |||||
|
Оксид углерода (СО) |
От 0 до 500 -1 млн |
От 0 до 20 -1 млн включ. |
±4 -1 млн |
1 млн |
30 | |
|
Св. 20 до 500 млн-1 |
- |
±15 | ||||
|
От 0 до 2000 -1 млн |
От 0 до 20 -1 млн включ. |
±4 -1 млн |
1 млн |
30 | ||
|
Св. 20 до 2000 млн-1 |
- |
±15 | ||||
|
От 0 до 5000 -1 млн |
От 0 до 20 -1 млн включ. |
±4 -1 млн |
1 млн |
35 | ||
|
Св. 20 до 5000 млн-1 |
- |
±15 | ||||
|
Оксид углерода (СО)* |
От 0 до 10000 -1 млн |
От 0 до 1000 млн-1 включ. |
±100 -1 млн |
5 млн |
80 | |
|
Св. 1000 до 10000 млн-1 |
- |
±10 | ||||
|
От 0 до 1 % |
От 0 до 0,1 % включ. |
±0,01 % |
0,001 % об.д. |
80 | ||
|
Св. 0,1 до 1,0 % |
- |
±10 | ||||
|
Фосген (COCI2) * |
От 0 до 1 млн-1 |
От 0 до 1 -1 млн |
±0,2 -1 млн |
- |
0,02 -1 млн |
125 |
|
Фтор (F2) * |
От 0 до 1 млн-1 |
От 0 до 1 -1 млн |
±0,2 -1 млн |
- |
0,02 -1 млн |
85 |
|
Водород (H2) |
От 0 до 1000 -1 млн |
От 0 до 1000 млн-1 |
±100 -1 млн |
- |
2 млн |
95 |
|
От 0 до 10000 -1 млн |
От 0 до 10000 млн-1 |
±1000 -1 млн |
- |
20 млн-1 |
75 | |
|
От 0 до 4 % |
От 0 до 2 % |
±0,2 % |
- |
0,01 % об.д. |
65 | |
|
Сероводород (H2S) |
от 0 до 100 млн- 1 |
От 0 до 10 -1 млн включ. |
±1,5 -1 млн |
0,1 млн-1 |
35 | |
|
Св. 10 до 200 млн-1 |
- |
±15 | ||||
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли / дов-зрывоопас-ной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное значение единицы наименьшего разряда индикатора |
Предел допускаемого времени ус-тановле-ния показаний систем Т0,9Д, с | |
|
абсолют-ной |
относи-тельной, % | |||||
|
Сероводород (H2S)* |
От 0 до 2000 -1 млн |
От 0 до 100 млн-1 включ. |
±20 -1 млн |
- |
1 млн |
30 |
|
Св. 100 до 2000 млн-1 |
±20 | |||||
|
Хлористый водо род (HCl) |
От 0 до 20 млн- 1 |
От 0 до 3 млн-1 включ. |
±0,6 -1 млн |
- |
0,2 млн-1 |
65 |
|
Св. 3 до 20 -1 млн |
- |
±20 | ||||
|
Хлористый водород (HCl)* |
От 0 до 30 млн- 1 |
От 0 до 7 млн-1 включ. |
±1,4 -1 млн |
- |
0,7 млн-1 |
75 |
|
Св. 7 до 30 -1 млн |
- |
±20 | ||||
|
Синильная кислота (HCN)* |
От 0 до 50 млн-1 |
От 0 до 50 -1 млн |
±10 -1 млн |
- |
0,5 млн-1 |
205 |
|
Фтористый водород (HF)* |
От 0 до 10 млн- 1 |
От 0 до 10 -1 млн |
±1,5 -1 млн |
- |
0,1 млн-1 |
95 |
|
Аммиак (NH3) |
От 0 до 100 -1 млн |
От 0 до 30 млн-1 включ. |
±5 -1 млн |
- |
1 млн |
65 |
|
Св. 30 до 100 млн-1 |
- |
±15 | ||||
|
Аммиак (NH3)* |
От 0 до 500 -1 млн |
От 0 до 100 млн-1 включ. |
±20 -1 млн |
- |
"Т -1 5 млн |
95 |
|
Св. 100 до 500 млн-1 |
- |
±20 | ||||
|
От 0 до 1000 -1 млн |
От 0 до 300 млн-1 включ. |
±60 -1 млн |
- |
12 млн-1 |
95 | |
|
Св. 300 до 1000 млн-1 |
- |
±20 | ||||
|
От 0 до 5000 -1 млн |
От 0 до 1000 млн-1 включ. |
±200 -1 млн |
- |
50 млн-1 |
95 | |
|
Св. 1000 до 5000 млн-1 |
- |
±20 | ||||
|
От 0 до 0,5 % |
От 0 до 0,1 % включ. |
±0,02 % |
- |
0,005 % об.д. |
95 | |
|
Св. 0,1 до 0,5 % |
- |
±20 | ||||
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли / дов-зрывоопас-ной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное значение единицы наименьшего разряда индикатора |
Предел допускаемого времени ус-тановле-ния показаний систем Т0,9Д, с | |
|
абсолют-ной |
относи-тельной, % | |||||
|
Оксид азота (NO) |
От 0 до 250 -1 млн |
От 0 до 5 млн-1 включ. |
±1 -1 млн |
- |
0,5 млн-1 |
45 |
|
Св. 5 до 250 -1 млн |
- |
±20 | ||||
|
Оксид азота (NO) * |
От 0 до 2000 -1 млн |
От 0 до 100 млн-1 включ. |
±20 -1 млн |
- |
1,0 млн-1 |
65 |
|
Св. 100 до 2000 млн-1 |
- |
±20 | ||||
|
Оксид азота (NO) * |
От 0 до 5000 -1 млн |
От 0 до 100 млн-1 включ. |
±20 -1 млн |
- |
1,0 млн-1 |
50 |
|
Св. 100 до 5000 млн-1 |
- |
±20 | ||||
|
Диоксид азота (NO2) |
от 0 до 20 млн-1 |
От 0 до 1,5 млн-1 включ. |
±0,2 -1 млн |
0,1 млн-1 |
30 | |
|
Св. 1,5 до 20 млн-1 |
- |
±15 | ||||
|
от 0 до 200 млн- 1 |
От 0 до 1,5 млн-1 включ. |
±0,2 -1 млн |
0,1 млн-1 |
45 | ||
|
Св. 1,5 до 20 млн-1 |
- |
±15 | ||||
|
Озон (O3) * |
От 0 до 1 млн-1 |
От 0 до 0,1 млн-1 включ. |
±0,02 -1 млн |
- |
0,02 млн-1 |
65 |
|
Св. 0,1 до 1,0 млн-1 |
- |
±20 | ||||
|
Фосфин (PH3) * |
От 0 до 5 млн-1 |
От 0 до 5 -1 млн |
±1 -1 млн |
- |
0,05 млн-1 |
85 |
|
Диоксид серы (SO2) |
от 0 до 20 млн-1 |
От 0 до 6 млн-1 включ. |
±0,9 -1 млн |
- |
0,1 млн-1 |
80 |
|
Св. 6 до 20 -1 млн |
- |
±15 | ||||
|
от 0 до 50 млн-1 |
От 0 до 6 млн-1 включ. |
±0,9 -1 млн |
- |
0,1 млн-1 |
30 | |
|
Св. 6 до 20 -1 млн |
- |
±15 | ||||
|
Диоксид серы (SO2) * |
От 0 до 2000 -1 млн |
От 0 до 100 млн-1 включ. |
±20 -1 млн |
- |
1 млн |
30 |
|
Св. 100 до 2000 млн-1 |
- |
±20 | ||||
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли / дов-зрывоопас-ной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное значение единицы наименьшего разряда индикатора |
Предел допускаемого времени ус-тановле-ния показаний систем Т0,9Д, с | |
|
абсолют-ной |
относи-тельной, % | |||||
|
Изобутилен (i- C4H8) |
От 0 до 20 |
От 0 до 20 -1 млн |
±3 -1 млн |
- |
0,005 -1 млн |
230 |
|
От 0 до 50 млн- 1 |
От 0 до 50 -1 млн |
±7,5 -1 млн |
- |
0,01 -1 млн |
230 | |
|
От 0 до 200 -1 млн |
От 0 до 50 млн-1 включ. |
±7,5 -1 млн |
- |
0,1 млн-1 |
230 | |
|
Св. 50 до 200 |
- |
±15 | ||||
|
От 0 до 300 -1 млн |
От 0 до 50 млн-1 включ. |
±7,5 -1 млн |
- |
0,1 млн-1 |
230 | |
|
Св. 50 до 300 |
- |
±15 | ||||
|
От 0 до 2000 -1 млн |
От 0 до 50 млн-1 включ. |
±7,5 -1 млн |
- |
0,1 млн-1 |
230 | |
|
Св. 50 до 2000 |
- |
±15 |
1 млн | |||
|
Метан (CH4) (термокондуктометрический сенсор) |
От 0 до 100 % |
От 0 до 60 % включ. |
±3 % |
- |
1 % об.д. |
30 |
|
Св. 60 до 100 % |
- |
±5 | ||||
Примечания:
-
1) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), этан(С2Н6), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), водород (H2) (только для термохимических сенсоров), ацетилен (C2H2) (только для термохимических сенсоров), этилен (C2H4), пропилен (C3H6), бензол (C6H6), оксид этилена (C2H4O);
-
2) - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.
Диапазоны измерений, отмеченные “*”, используются для измерения объемной доли определяемого компонента при аварийной ситуации.
Таблица 6 - Газосигнализатор с контроллерами SDO и датчиками MGX-70, GDX-70 (за исключением датчиков с полупроводниковыми сенсорами)
|
Определяемый компонент |
Диапазон показаний объемной доли / дов-зрывоопасной концентрации определяемого компонента (для установленного ПИП) |
Диапазон устанавливаемых порогов срабатывания сигнализации |
Пределы допускаемой погрешности срабатывания сигнализации |
Предел допускаемого времени срабатывания сигнализации, с |
|
Г орючие газы1) 2) (термохимический сенсор) |
От 0 до 100 % НКПР |
От 10 до 50 % НКПР |
±5 % НКПР |
20 |
|
Определяемый компонент |
Диапазон показаний объемной доли / дов-зрывоопасной концентрации определяемого компонента (для установленного ПИП) |
Диапазон устанавливаемых порогов срабатывания сигнализации |
Пределы допускаемой погрешности срабатывания сигнализации |
Предел допускаемого времени срабатывания сигнализации, с |
|
Г орючие газы 1) (оптический сенсор) |
От 0 до 100 % НКПР |
От 10 до 50 % НКПР |
±5 % НКПР |
25 |
|
Метан (CH4) (оптический сенсор) |
От 0 до 100 % |
От 12 до 100 % |
±25 % отн. |
25 |
|
Пропан (C3H8) (оптический сенсор) |
От 0 до 100 % |
От 12 до 100 % |
±25 % отн. |
25 |
|
Диоксид углерода (CO2) |
От 0 до 500 -1 млн |
От 120 до 500 -1 млн |
±40 -1 млн |
40 |
|
От 0 до 1000 млн-1 |
От 300 до 1000 -1 млн |
±100 млн-1 |
40 | |
|
От 0 до 2000 млн-1 |
От 600 до 2000 -1 млн |
±200 млн-1 |
40 | |
|
От 0 до 5000 млн-1 |
От 1500 до 5000 -1 млн |
±500 млн-1 |
40 | |
|
От 0 до 10000 млн-1 |
От 5000 до 10000 -1 млн |
±10 % отн. |
40 | |
|
От 0 до 2 % |
От 0,6 до 2 % |
±0,2 % об.д. |
40 | |
|
От 0 до 5 % |
От 1,5 до 5 % |
±0,5 % об.д. |
40 | |
|
От 0 до 10 % |
От 3 до 10 % |
±1,0 % об.д. |
40 | |
|
От 0 до 20 % |
От 6 до 20 % |
±2,0 % об.д. |
40 | |
|
От 0 до 30 % |
От 12 до 30 % |
±3,0 % об.д. |
40 | |
|
От 0 до 60 % |
От 18 до 60 % |
±6,0 % об.д. |
40 | |
|
От 0 до 100 % |
От 30 до 100 % |
±10 % об.д. |
40 | |
|
Кислород (O2) |
от 0 до 25 % |
От 5 до 25 % |
±10 % отн. |
60 |
|
Арсин (AsH3) |
От 0 до 1 млн-1 |
От 0,6 до 1 млн-1 |
±0,2 млн-1 |
25 |
|
Этилен (C2H4) |
От 0 до 1500 млн-1 |
От 150 до 1500 -1 млн |
±20 % отн. |
50 |
|
Оксид этилена (C2H4O) |
От 0 до 20 млн-1 |
От 12 до 20 млн-1 |
±4 млн-1 |
90 |
|
От 0 до 100 млн-1 |
От 60 до 100 -1 млн |
±20 -1 млн |
40 | |
|
От 0 до 200 млн-1 |
От 120 до 100 -1 млн |
±40 -1 млн |
30 | |
|
Оксид этилена (C2H4O) |
От 0 до 1000 млн-1 |
От 600 до 1000 -1 млн |
±200 млн-1 |
40 |
|
Формальдегид (CH2O) |
От 0 до 10 млн-1 |
От 0,4 до 10 -1 млн |
±25 % отн. |
70 |
|
Определяемый компонент |
Диапазон показаний объемной доли / дов-зрывоопасной концентрации определяемого компонента (для установленного ПИП) |
Диапазон устанавливаемых порогов срабатывания сигнализации |
Пределы допускаемой погрешности срабатывания сигнализации |
Предел допускаемого времени срабатывания сигнализации, с |
|
Хлор (Cl2) |
От 0 до 10 млн-1 |
От 1,2 до 10 -1 млн |
±20 % отн. |
45 |
|
От 0 до 20 млн-1 |
От 1,2 до 10 -1 млн |
±20 % отн. |
30 | |
|
От 0 до 50 млн-1 |
От 10 до 50 -1 млн |
±20 % отн. |
45 | |
|
От 0 до 200 млн-1 |
От 20 до 200 -1 млн |
±20 % отн. |
25 | |
|
Оксид углерода (СО) |
От 0 до 500 млн-1 |
От 20 до 500 -1 млн |
±15 % отн. |
20 |
|
От 0 до 2000 млн-1 |
От 20 до 2000 -1 млн |
±15 % отн. |
20 | |
|
От 0 до 5000 млн-1 |
От 20 до 2000 -1 млн |
±15 % отн. |
25 | |
|
От 0 до 10000 млн-1 |
От 1000 до 10000 -1 млн |
±10 % отн. |
50 | |
|
От 0 до 1 % |
От 0,1 до 1,0 % |
±10 % отн. |
50 | |
|
Фосген (COCl2) |
От 0 до 1,0 млн-1 |
От 0,6 до 1,0 -1 млн |
±0,2 млн-1 |
90 |
|
Фтор (F2) |
От 0 до 1,0 млн-1 |
От 0,6 до 1,0 -1 млн |
±0,2 млн-1 |
60 |
|
Водород (H2) |
От 0 до 1000 млн-1 |
От 300 до 1000 -1 млн |
±100 млн-1 |
60 |
|
От 0 до 10000 млн-1 |
От 3000 до 10000 -1 млн |
±1000 млн-1 |
50 | |
|
От 0 до 4 % |
От 0,4 до 2 % |
±0,2 % |
45 | |
|
Сероводород (H2S) |
от 0 до 100 млн-1 |
От 10 до 200 -1 млн |
±15 % отн. |
25 |
|
От 0 до 2000 млн-1 |
От 100 до 2000 -1 млн |
±20 % отн. |
20 | |
|
Хлористый водород (HCl) |
От 0 до 20 млн-1 |
От 3 до 30 млн-1 |
±20 % отн. |
45 |
|
От 0 до 30 млн-1 |
От 7 до 30 млн-1 |
±20 % отн. |
50 | |
|
Синильная кислота (HCN) |
От 0 до 50 млн-1 |
От 30 до 50 млн-1 |
±10 -1 млн |
140 |
|
Фтористый водород (HF) |
От 0 до 10 млн-1 |
От 4,5 до 10 -1 млн |
±1,5 млн-1 |
60 |
|
Определяемый компонент |
Диапазон показаний объемной доли / дов-зрывоопасной концентрации определяемого компонента (для установленного ПИП) |
Диапазон устанавливаемых порогов срабатывания сигнализации |
Пределы допускаемой погрешности срабатывания сигнализации |
Предел допускаемого времени срабатывания сигнализации, с |
|
Аммиак (NH3) |
От 0 до 100 млн-1 |
От 30 до 100 -1 млн |
±15 % отн. |
45 |
|
От 0 до 500 млн-1 |
От 100 до 500 -1 млн |
±20 % отн. |
60 | |
|
От 0 до 1000 млн-1 |
От 300 до 1000 -1 млн |
±20 % отн. |
60 | |
|
От 0 до 5000 млн-1 |
От 1000 до 5000 -1 млн |
±20 % отн. |
60 | |
|
От 0 до 0,5 % |
От 0,1 до 0,5 % |
±20 % отн. |
60 | |
|
Оксид азота (NO) |
От 0 до 250 млн-1 |
От 5 до 250 млн-1 |
±20 % отн. |
30 |
|
От 0 до 2000 млн-1 |
От 100 до 2000 -1 млн |
±20 % отн. |
45 | |
|
От 0 до 5000 млн-1 |
От 100 до 5000 -1 млн |
±20 % отн. |
40 | |
|
Диоксид азота (NO2) |
от 0 до 20 млн-1 |
От 1,5 до 20 -1 млн |
±15 % отн. |
20 |
|
от 0 до 200 млн-1 |
От 1,5 до 200 -1 млн |
±15 % отн. |
30 | |
|
Озон (O3) |
От 0 до 1 млн-1 |
От 0,1 до 1,0 -1 млн |
±20 % отн. |
45 |
|
Фосфин (PH3) |
От 0 до 5 млн-1 |
От 3 до 5 млн-1 |
±1 млн-1 |
65 |
|
Диоксид серы (SO2) |
от 0 до 20 млн-1 |
От 6 до 20 млн-1 |
±15 % отн. |
60 |
|
от 0 до 50 млн-1 |
От 6 до 50 млн-1 |
±15 % отн. |
20 | |
|
От 0 до 2000 млн-1 |
От 100 до 2000 -1 млн |
±20 % отн. |
20 | |
|
Изобутилен (i-C4H8) |
От 0 до 20 млн-1 |
От 6 до 20 млн-1 |
±2 млн-1 |
160 |
|
От 0 до 50 млн-1 |
От 15 до 50 млн-1 |
±5 млн-1 |
160 | |
|
От 0 до 200 млн-1 |
От 60 до 200 млн-1 |
±20 млн-1 |
160 | |
|
От 0 до 300 млн-1 |
От 90 до 300 млн-1 |
±30 млн-1 |
160 | |
|
От 0 до 2000 млн-1 |
От 600 до 2000 млн-1 |
±200 млн-1 |
160 | |
|
Метан (CH4) (термокондуктометрический сенсор) |
От 0 до 100 % |
От 12 до 100 % |
±25 % отн. |
20 |
|
Примечания:
| ||||
Таблица 7 - Газосигнализатор с контроллерами MSMR-16, SDO, KT-16 и датчиками MGX-70,
GDX-70 с полупроводниковыми сенсорами и датчиками SMARTmini
|
Определяемый компонент |
Значение установленных порогов срабатывания сигнализации |
Пределы допускаемой погрешности срабатывания сигнализации |
Время срабатывания сигнализации, с | ||
|
порог 1 |
порог 2 |
абсолютной |
относительной | ||
|
Метан (CH4), пропан (C3H8) |
10 % НКПР1) |
20 % НКПР |
±5% НКПР |
- |
20 |
|
Оксид углерода (CO) |
50 млн-1 |
100 -1 млн |
- |
±15 % |
20 |
|
Диоксид углерода (CO2) |
800 -1 млн |
1500 -1 млн |
- |
±25 % |
40 |
|
Аммиак (NH3) |
20 млн-1 |
40 млн-1 |
- |
±20 % |
45 |
|
Примечания1-* - значения НКП |
’ для метана и пропана по ГОСТ 30852.19-2002. | ||||
2) Пределы допускаемой погрешности газосигнализаторов с контроллерами MSMR-16, SDO, KT-16 и датчиками MGX-70, GDX-70 с полупроводниковыми сенсорами и датчиками SMARTmini в условиях эксплуатации в зависимости от температуры окружающего воздуха приведены в таблице 8.
Таблица 8
|
Диапазон температур условий эксплуатации |
Пределы допускаемой погрешности срабатывания сигнализации в рабочих условиях^ | |
|
порог 1 |
порог 2 | |
|
от -40 до +15 oC включ. |
Метан, пропан ±6% НКПР Оксид углерода ±18 % отн. Диоксид углерода ±30 % отн. Аммиак (NH3) ±24 % отн. |
Метан, пропан ±8% НКПР Оксид углерода ±25 % отн. Диоксид углерода±40 % отн. Аммиак (NH3) ±35 % отн. |
|
св. +15 до +25 oC включ. |
Метан, пропан ±5% НКПР Оксид углерода ±15 % отн. Диоксид углерода ±25 % отн. Аммиак (NH3) ±20 % отн. |
Метан, пропан ±5% НКПР Оксид углерода ±15 % отн. Диоксид углерода ±25 % отн. Аммиак (NH3) ±20 % отн. |
|
св. +25 до +55 oC включ. |
Метан, пропан ±8% НКПР Оксид углерода ±25 % отн. Диоксид углерода ±40 % отн. Аммиак (NH3) ±35 % отн. |
Метан, пропан ±10% НКПР Оксид углерода ±30% отн. Диоксид углерода ±50 % отн. Аммиак (NH3) ±45 % отн |
|
1) - В таблице указаны пределы допускаемой погрешности газосигнализаторов, в условиях эксплуатации, приведенных в таблице 12. | ||
-
3) Предел допускаемой вариации, время прогрева, пределы допускаемых дополнительных погрешностей газосигнализаторов и пределы допускаемого изменения показаний газосигнализаторов за 8 ч непрерывной работы приведены в таблице 9.
Таблица 9
|
Параметр |
Значение |
|
Предел допускаемой вариации выходного сигнала газосигнализатора, в долях от предела допускаемой основной погрешности |
0,5 |
|
Параметр |
Значение |
|
Время прогрева газосигнализатора, с, не более: | |
|
- с полупроводниковым датчиком CO2 |
150 |
|
- с полупроводниковым датчиком NH3 |
300 |
|
- с остальными датчиками |
30 |
|
Пределы допускаемой дополнительной погрешности газосигнализаторов (за исключением газосигнализаторов с полупроводниковыми сенсорами) от изменения температуры окружающей среды на каждые 10 oC в диапазоне рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в диапазоне рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности |
±0,5 |
|
Предел допускаемого изменения показаний при непрерывной работе в течение 8 ч, в долях от предела допускаемой основной погрешности |
0,5 |
3) Габаритные размеры и масса элементов газосигнализатора указаны в таблице 10.
Таблица 10
|
Элемент газосигнализатора |
Г абаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Ширина |
Высота |
Глубина | ||
|
MSMR-16 |
235 |
185 |
118 |
1,6 |
|
SDO |
235 |
185 |
118 |
0,3 |
|
KT-16 |
140 |
90 |
63 |
0,3 |
|
MGX-70 |
174 |
167 |
110 |
1,4 |
|
GDX-70 |
95 |
158 |
53 |
0,3 |
|
SMARTmini |
80 |
80 |
25 |
0,1 |
-
4) Параметры электрического питания, потребляемая электрическая мощность, средняя наработка на отказ и средний срок службы указаны в таблице 11.
Таблица 11
|
Параметр |
Значение |
|
Напряжение питания*: | |
|
- MSMR-16 |
Однофазный переменный ток частотой (50±1) Гц, на- |
|
- SDO |
пряжением 220-+2332 В |
|
- KT-16 |
Постоянный ток напряжением от 15 до 25 В |
|
Потребляемая мощность, Вт, не более | |
|
- MSMR-16 |
60 |
|
- SDO |
16 |
|
- KT-16 |
60 |
|
Средняя наработка на отказ, ч |
25 000 |
|
Средний срок службы, лет |
10 |
|
Примечание - * контроллеры имеют аварийное питание - батарею NiMH аккумуляторов 10x1,2 | |
|
В/2,2 А-ч. | |
4) Условия эксплуатации газосигнализаторов приведены в таблице 12.
Таблица 12
|
Элемент газосигнализатора |
Диапазон температуры окружающей и анализи-o руемой сред, C |
Диапазон относительной влажности окружающей среды при температуре +35 oC, % |
Диапазон ат мосферного давления, кПа |
|
MSMR-16 |
от 0 до +40 |
От 30 до 90 |
От 90 до 110 |
|
SDO | |||
|
KT-16 |
От 15 до 95 | ||
|
MGX-70 |
от -25 до +55 |
От 15 до 95 |
От 90 до 110 |
|
MGX-70 (с сенсором на низкие температуры) |
от -40 до +55 | ||
|
GDX-70 |
от -25 до +40 | ||
|
SMARTmini |
от -10 до +50 |
От 30 до 95 |
