Газоанализаторы портативные многокомпонентные моделей    GasHunter,

GasHunter Ж(далее - газоанализаторы) являются портативными автоматическими приборами непрерывного действия.

Конструктивно газоанализаторы выполнены одноблочными в пластмассовом корпусе.

Принцип действия:

• - по измерительным каналам горючих газов - термокаталитический, основанный на изменении температуры и, вледствие этого, сопротивления каталитически активного чувствительного элемента при сгорании на нем горючих газов и паров;

• - по измерительным каналам метана, диоксида углерода закиси азота - оптический, основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и заключается в измерении изменения интенсивности инфракрасного излучения после прохождения им среды с контролируемым газом;

• - по измерительным каналам кислорода и вредных газов - электрохимический, основанный на реакции оксида углерода с компонентами электрохимического сенсора, вырабатывающего электрический сигнал пропорциональный концентрации оксида углерода.

Газоанализаторы могут иметь от 1 до 4 измерительных каналов.

Способ отбора пробы- диффузионный или принудительный при наличии насадки для принудительной подачи газовых смесей и внешнего побудителя расхода.

Электрическое питание газоанализаторов осуществляется от встроенной никель-металлгидридной (№МН)аккумуляторной батареи 4x1,2В номинальной емкостью 1500 мА^ч.

Газоанализатор имеет жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающий отображение:

• - результатов измерений содержания определяемых компонентов в цифровой форме;

• - максимального и минимального значений результатов измерений, а также усредненного значения за время, прошедшее после включения газоанализатора по каждому измерительному каналу;

• - даты и времени, время непрерывной работы после включения электрического питания;

• - значения температуры окружающей среды (индикаторный канал);

• - уровня заряда элемента питания (в графическом виде);

• - меню пользователя (вход в меню защищен паролем);

• - информацию о срабатывании сигнализации по двум уровням для каждого измерительного канала.

Газоанализаторы обеспечивают выполнение следующих функций:

• - непрерывное измерение содержания определяемых компонентов;

• - сравнение результатов измерений с заданными уровнями срабатывания сигнализации;

• - журнал регистрации событий и данных;

• - самодиагностика газоанализатора при включении.

Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждого измерительного канала:

- звуковым сигналом ;

- светодиодным индикатором ;

- отображением на дисплее символов, обозначающих пороги срабатывания (инвертиро -вание изображения текущих результатов измерений).

Газоанализаторы обеспечивают возможность хранения данных в памяти двух видов: память частичных параметров и память событий. Память частичных параметров предназначена для автоматической записи всех результатов измерений через настраиваемый интервал времени. Память событий предназначена для автоматической фиксации событий, таких как включение и выключение газоанализатора, срабатывание сигнализации и т.д. Объем памяти каждого вида 4320 записей, запись ведется циклически.

Связь с компьютером обеспечивается посредством ИК-порта.

Заводские установки порогов срабатывания сигнализации могут быть перенастроены пользователем в процессе эксплуатации.

Газоанализаторы   выполнены   во   взрывозащищенном   исполнении   по

ГОСТ Р МЭК 60079-0-2001, ГОСТ IEC 60079-1-2011, ГОСТ Р МЭК 60079-2011, ГОСТ Р МЭК 60079-31-10.Маркировка взрывозащиты газоанализаторов1 Ex ia d IIC T4 Gb X.

Степень защиты корпуса газоанализатора по ГОСТ 14254-96 соответствует1Р54.

Внешний вид газоанализаторов представлен на рисунке 1, схема пломбирования представлена на рисунке 2.

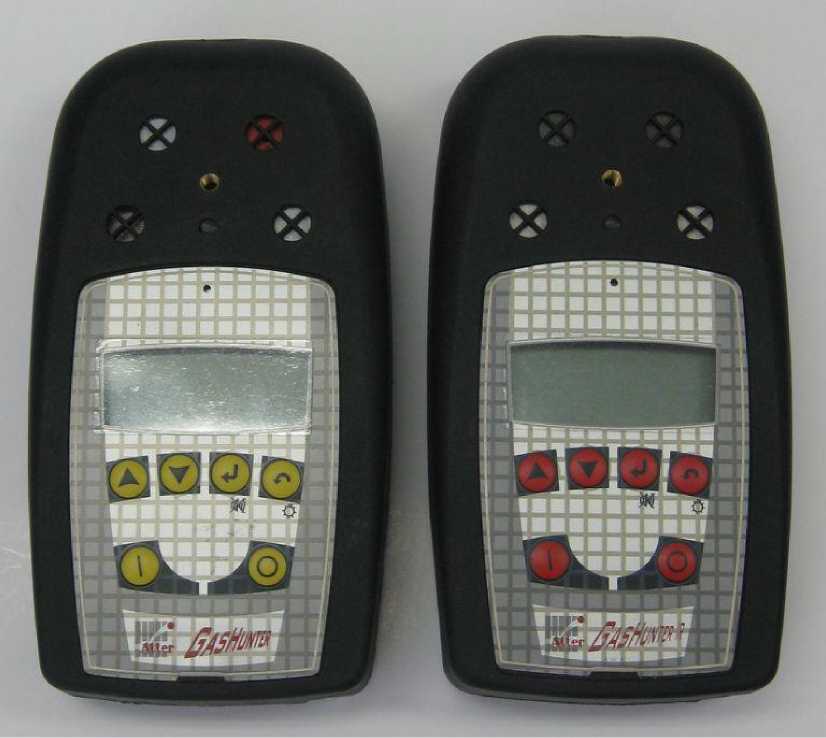

а) GasHunter                      б) GasHunter IR

Рисунок 1 - Газоанализаторы портативные многокомпонентные моделей GasHunter, GasHunter IR (внешний вид)

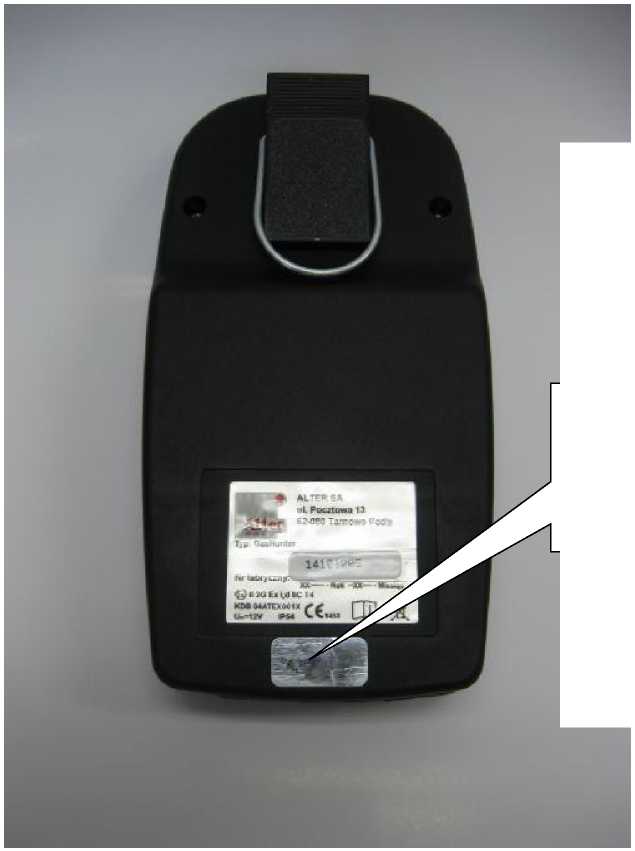

Пломба в виде наклейки на одном из крепежных винтов корпуса газоанализатора

Рисунок 2 - Схема пломбировки корпуса газоанализатора для ограничения

несанкционированного доступа

Комплект поставки газоанализатора указан в таблице 4.

Таблица 4

• 1) Диапазоны измерений, показаний, пределы допускаемой основной погрешности газоанализаторов и предел допускаемого времени установления показаний приведены в таблице 2.

Таблица 2

Примечания:

• ¹⁾ - поверочным компонентом является один из следующих определяемых компонентов: метан (CH₄), этан(С₂Н₆), пропан (C₃H₈), бутан (C4H10), пентан (C₅H₁₂), гексан (C₆H₁₄), водород (H₂) (только для термохимических сенсоров), ацетилен (С₂Н₂)(только для термохимических сенсоров), этилен (C2H4), пропилен (C3H6), бензол (C6H6), оксид этилена (C2H4O),

• ²⁾ - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.

Диапазоны измерений, отмеченные “*”, используются для измерения объемной доли определяемого компонента при аварийной ситуации

2) Предел допускаемой вариации показаний газоанализатора равен 0,5 в долях от предела допускаемой основной погрешности.

• 3) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочий условий эксплуатации на каждые 10 ⁰С, в долях от предела допускаемой основной погрешности                                            0,5

• 4) Пределы допускаемой дополнительной погрешности от влияния изменения влажности

окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от предела допускаемой основной погрешности

• 5) Время прогрева газоанализатора, с, не более

• 6) Предел допускаемого изменения показаний газоанализаторов за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности, не более

• 7) Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторной батареи (при температуре 20 °С), ч, не менее

• 8) Габаритные размеры и масса газоанализатора не более указанных в таблице 3.

  Таблица 3

  Модель газоанализатора	Г абаритные размеры, мм, не более			Масса, г, не более
  	высота	ширина	длина
  GasHunter	151	80	34	400
  GasHunter IR	151	80	34	400

  • 9) Средняя наработка на отказ, ч

  • 10) Средний срок службы сенсора, лет:

  • - термохимические, электрохимические

  • - инфракрасные

  10 000

  от 1,5 до 3

  5

  Рабочие условия эксплуатации

  • - диапазон температур окружающей среды, ^оС                       от минус 20 до 40

  • - диапазон относительной влажности воздуха, %          от 10 до 90(без конденсации)

  • - диапазон атмосферного давления, кПа                                  от 80 до 120
