Номер по Госреестру СИ: 65304-16
65304-16 Преобразователи термоэлектрические кабельные взрывозащищенные
(ТХА-К Ех, ТХК-К Ех, ТНН Ех, ТЖК Ех)
Назначение средства измерений:
Преобразователи термоэлектрические кабельные взрывозащищенные ТХА-К Ех, ТХК-К Ех, ТНН Ех, ТЖК Ех (далее по тексту - ПТ) предназначены для измерений температуры жидких и газообразных сред во взрывоопасных зонах, где возможно образование взрывоопасных смесей категории взрывоопасности ПС и групп взрывоопасности Т1...Т6 по ГОСТ 30852.0-2002, в качестве первичных преобразователей.
Внешний вид.
Преобразователи термоэлектрические кабельные взрывозащищенные
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические кабельные взрывозащищенные
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические кабельные взрывозащищенные
Рисунок № 3
Внешний вид.
Преобразователи термоэлектрические кабельные взрывозащищенные
Рисунок № 4
Внешний вид.
Преобразователи термоэлектрические кабельные взрывозащищенные
Рисунок № 5
Внешний вид.
Преобразователи термоэлектрические кабельные взрывозащищенные
Рисунок № 6
Внешний вид.
Преобразователи термоэлектрические кабельные взрывозащищенные
Рисунок № 7
Внешний вид.
Преобразователи термоэлектрические кабельные взрывозащищенные

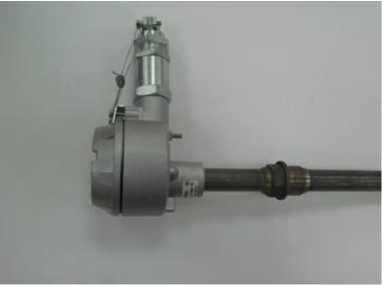

Рисунок № 8
Внешний вид.
Преобразователи термоэлектрические кабельные взрывозащищенные
Рисунок № 9
Общие сведения
Дата публикации - 06.05.2025
Срок свидетельства - 26.09.2031
Номер записи -
ID в реестре СИ - 379065
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет - для преобразователей с I группой условий эксплуатации; 2 года - со II группой; 1 год - с III группой; первичная поверка до ввода в эксплуатацию - с IV группой
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. ТХК-К.106 Exi, мод. ТХК-К.103 Ехi,, мод. ТХА-К.106Exi, мод. ТХА-К.106 Ехi,, мод. ТХА-К.106 Exi, мод. ТХA-К.204 Ехd, мод. ТХA-К.108Ехi, мод. ТХA-К.106Ехi, мод. 108 Exi, КТХК 01.07, VM-Exi-105-3-G-HART, TХА-К.106Exi, TXA-K.106Exi, TXA-K.106Exd, TXA-K. 106Exd, 108EXi, 108 Exi, 106, 104,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственное объединение «Вакууммаш» (ООО НПО «Вакууммаш»)
Страна - РОССИЯ
Населенный пункт - г. Ижевск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Статистика
Кол-во поверок - 5552
Выдано извещений - 73
Кол-во периодических поверок - 1073
Кол-во средств измерений - 5070
Кол-во владельцев - 21
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 897 дн.
Приказы РСТ, где упоминается данный тип СИ
№1380 от 2025.07.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№1376 от 2016.09.26 Об утверждении типов средств измерений
№793 от 2018.04.24 О внесении изменений в описание типа на преобразователи термоэлектрические кабельные взрывозащищенные ТХА-К Ех, ТХК-К Ех, ТНН Ех, ТЖК Ех
№1725 от 2021.08.10 О внесении изменений в утвержденные типы средств измерений в части продления срока действия
№2860 от 2021.12.14 О внесении изменений в сведения об утвержденных типах средств измерений 33816-07, 63628-16, 69751-17, 70912-18, 72078-18, 78803-20
№2572 от 2022.10.14 ПРИКАЗ_Об утверждении типов средств измерений (12)
№882 от 2025.05.05 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (15)
№1070 от 2025.06.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Наличие аналогов СИ: Преобразователи термоэлектрические кабельные взрывозащищенные (ТХА-К Ех, ТХК-К Ех, ТНН Ех, ТЖК Ех)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственное объединение «Вакууммаш» (ООО НПО «Вакууммаш»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
65304-16 26.09.2031 |
Преобразователи термоэлектрические кабельные взрывозащищенные, ТХА-К Ех, ТХК-К Ех, ТНН Ех, ТЖК Ех Общество с ограниченной ответственностью Научно-производственное объединение «Вакууммаш» (ООО НПО «Вакууммаш») (РОССИЯ г. Ижевск) |
ОТ МП |
5 лет - для преобразователей с I группой условий эксплуатации; 2 года - со II группой; 1 год - с III группой; первичная поверка до ввода в эксплуатацию - с IV группой |
|
65340-16 06.10.2031 |
Преобразователи термоэлектрические многозонные, ТПМ Общество с ограниченной ответственностью Научно-производственное объединение «Вакууммаш» (ООО НПО «Вакууммаш») (РОССИЯ г. Ижевск) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Преобразователи термоэлектрические кабельные взрывозащищенные (ТХА-К Ех, ТХК-К Ех, ТНН Ех, ТЖК Ех)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 8 | 0 | 6 | 0 | 8 | 0 | 6 | ||
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 136 | 0 | 130 | 0 | 130 | 0 | 130 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 462 | 3 | 443 | 0 | 446 | 3 | 443 | |||
| АО "НПО "ЦМА" (RA.RU.310497) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 169 | 0 | 163 | 2 | 163 | 0 | 163 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 20 | 0 | 20 | 0 | 20 | 0 | 20 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 17 | 0 | 17 | 0 | 17 | 0 | 17 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "ТАИФ-НК" (РОСС RU.0001.310281) | 59 | 5 | 52 | 0 | 57 | 5 | 52 | |||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 5 | 0 | 1 | 0 | 5 | 0 | 1 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ООО НПО "ВАКУУММАШ" (RA.RU.311319) | 4289 | 4129 | 0 | 0 | 4117 | 4117 | 0 | |||
| ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 89 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПО "ВАКУУММАШ" (RA.RU.311319) | 39 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (56) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ТАИФ-НК" (РОСС RU.0001.310281) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 28 | 0 | 28 | 8 | 22 | 0 | 22 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 14 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ООО"КИНЕФ" (RA.RU.311857) | 5 | 0 | 5 | 3 | 5 | 0 | 5 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ПАО "ЗМЗ" (RA.RU.311925) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ" (RA.RU.312642) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 24 | 0 | 24 | 0 | 24 | 0 | 24 | |||
| ФКП "Комбинат "Каменский" (RA.RU.312705) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 3 | 0 | 3 | 3 | 3 | 0 | 3 | ||
| ООО "НТЦ "ЭКСИМ" (RA.RU.312325) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ПАО "САРАТОВСКИЙ НПЗ" (RA.RU.312258) | 9 | 2 | 7 | 0 | 9 | 2 | 7 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "НП МИС" (RA.RU.314615) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| АО "ННК-ХАБАРОВСКИЙ НПЗ" (RA.RU.312633) | 76 | 0 | 76 | 57 | 76 | 0 | 76 |
Стоимость поверки Преобразователи термоэлектрические кабельные взрывозащищенные (ТХА-К Ех, ТХК-К Ех, ТНН Ех, ТЖК Ех)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2218 | 2908 |
|
ФБУ НИЦ ПМ-Ростест Москва |
3597 | 2908 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации ПТ типографским способом, а также на этикетку, прикрепленную к ПТ.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим кабельным взрывозащищенным ТХА-КЕх, ТХК-КЕх, ТНН Ех, ТЖК Ех
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования.
ГОСТ 30852.1-2002 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».
ГОСТ 30852.10-2002 Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i.
ТУ 4211-039-39375199-15 Преобразователи термоэлектрические кабельные. Технические условия.
Поверка
Поверкаосуществляется по документам ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и МИ 3090-2007 «Рекомендация. ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».
Основные средства поверки:
- преобразователь термоэлектрический эталонный ТППО-1000 2-го разряда по ГОСТ 8.558-2009;
- измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.10М1 (Регистрационный № 19736-11);
- термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке
Изготовитель
Общество с ограниченной ответственностью Научно-производственное объединение «Вакууммаш» (ООО НПО «Вакууммаш»)
ИНН 1832009720
Адрес: 426006, УР, г. Ижевск, проезд Дерябина, 2/52
Тел.: +7 (3412) 918-650
E-mail: info@vakuummash.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип работы ПТ основан на возникновении термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух различных металлических проводников (термоэлектродов), места соединений (спаи) которых находятся при различной температуре. ПТ обеспечивают преобразование измеренной температуры в изменение ТЭДС с известной зависимостью в соответствии с типом номинальной статической характеристики преобразования (НСХ).
ПТ состоят в общем случае из чувствительного элемента (ЧЭ), изготовленного из термопарного кабеля, представляющего собой трубку различных диаметров из нержавеющего, химстойкого или жаропрочного металла, в которую помещены 2 или 4 термоэлектродные жилы, изолированные друг от друга, с одним или двумя рабочими спаями и заглушкой со стороны рабочего спая.
ПТ изготавливаются следующих модификаций: ТХА-К Ех/ ТХК-К Ех/ ТНН Ех/ ТЖК Ех 102, 103, 104, 106, 108, 109, 204, 206, отличающихся друг от друга конструкцией защитной арматуры, видами присоединения к объекту измерения, конструкцией клеммной головки и кабельных вводов.
Защитная арматура ПТ выполнена из нержавеющей, химически стойкой или жаропрочной стали. Клеммные головки выполнены из алюминиевого сплава или нержавеющей стали.
ПТ исполнений Ехi имеют маркировку «0ЕхiаПСТ6Х», соответствующую уровню взрывозащиты «особо взрывобезопасный», обеспечиваемому видом взрывозащиты «искробезопасная цепь i» по ГОСТ 30852.10-2002.
ПТ исполнений Ехd имеют маркировку «1ЕхdПСТ6Х», соответствующую уровню взрывозащиты «взрывобезопасный», обеспечиваемому видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ 30852.1-2002. Применяется совместно с кабельными вводами.
Винты крепления деталей оболочки, токоведущие и заземляющие зажимы, штуцера кабельных вводов предохранены от самоотвинчивания применением контргаек, пружинных шайб и снабжены элементами для пломбирования.

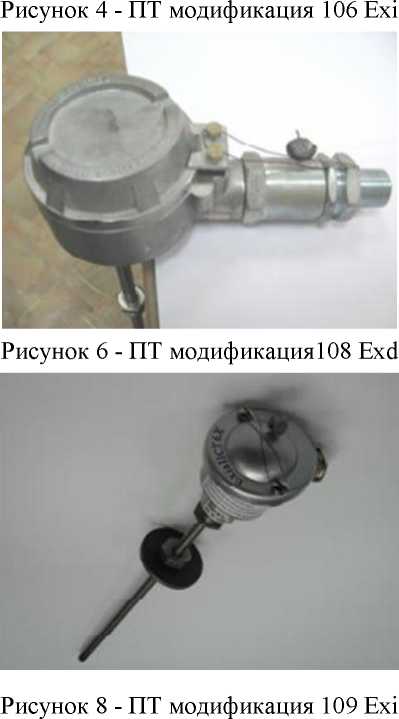

Общий вид ПТ приведен на рисунках 1 - 10.
Рисунок 1 - ПТ модификация 102 Exd
Рисунок 2 - ПТ модификация 103 Exi
Рисунок 3 - ПТ модификация 104 Exd
Рисунок 5- ПТ модификация 106 Exd
Рисунок 7 - ПТ модификация 109 Exd
'исунок 9 - ПТ модификация 204 Ехс
Рисунок 10 - ПТ модификация 206 Exd
Программное обеспечение отсутствует.
Таблица 4
|
Наименование |
Количество |
|
Преобразователь термоэлектрический (модификация и исполнение по заказу) |
1 шт. |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации ДСВ 045-15 РЭ |
1 экз. |
ТЖК Ех и пределы допускаемых отклонений от НСХ приведены в таблице 1.
Таблица 1
|
Тип НСХ термопары ПТ (по ГОСТ Р 8.585-2001) |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
|
К |
1 |
от -40 до +375 включ. |
±1,5 |
|
св. +375 до +1300 |
±0,0041 | ||
|
2 |
от -40 до +333 включ. |
±2,5 | |
|
св. +333 до +1300 |
±0,00751 | ||
|
N |
1 |
от -40 до +375 включ. |
±1,5 |
|
св. +375 до +1300 |
±0,0041 | ||
|
2 |
от -40 до +333 включ. |
±2,5 | |
|
св. +333 до +1300 |
±0,00751 | ||
|
L |
2 |
от -40 до +360 включ. |
±2,5 |
|
св. +360 до +800 |
±(0,7+0,0051) | ||
|
J |
1 |
от -40 до +375 включ. |
±1,5 |
|
св. +375 до +750 |
±0,0041 | ||
|
2 |
от -40 до +333 включ. |
±2,5 | |
|
св. +333 до +900 |
±0,00751 | ||
|
Примечание: t - значение измеряемой температуры, °С | |||
Технические характеристики преобразователей ТХА-К Ех, ТХК-К Ех, ТНН Ех, ТЖК Ех приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Показатель тепловой инерции ПТ соответствует для ПТ с защитной арматурой, с - диаметром 8 мм |
12 |
|
- диаметром 10 мм |
20 |
|
- диаметром 16 мм |
40 |
|
- диаметром 20 мм |
50 |
|
Электрическое сопротивление изоляции ПТ (с изолированным спаем) между цепью ЧЭ и металлической частью защитной арматуры при испытательном напряжении постоянного тока 500 В, при температуре от + 15 до + 35 °С и относительной влажностиот30 до 80 %, МОм, не менее |
100 |
|
Длина погружаемой части, мм |
от 30 до 20000 |
|
Диаметр погружаемой части, мм |
от 1 до 50 |
|
Масса, г |
от220 до 12000 |
|
Климатическое исполнение по ГОСТ 15150-69 для работы при температурах окружающего воздуха от минус60 до плюс 85 °С |
УХЛ2 |
|
Устойчивость к климатическим воздействиям по ГОСТ Р52931-2008 |
С4 |
|
Степень пылевлагозащиты по ГОСТ 14254-15 для ПТ: - модификаций исполнения Ех i |
IP65 |
|
- модификаций исполнения Ех d |
IP66 |
|
Устойчивость к механическим воздействиям при эксплуатации по ГОСТ Р52931-2008 |
V3 |
Показатели надежности в зависимости от условий эксплуатации приведены в таблице 3.
Таблица 3
|
Тип НСХ термопары ПТ |
Группа условий эксплуатации |
Рабочий диапазон температур, °С |
Средняя наработка на отказ при вероятности безотказной работы 0,95 за период, ч |
Назначенный срок службы, лет |
Средний срок службы, лет |
|
К |
I |
от -40 до +600 включ. |
40000 |
5 |
10 |
|
II |
св. +600 до +900 включ. |
16000 |
2 |
4 | |
|
III |
св. +900 до +1100 включ. |
8000 |
1 |
2 | |
|
IV |
св. +1100 до +1300 |
не нормируется |
не нормируется |
не нормируется | |
|
N |
I |
от -40 до +800 включ. |
40000 |
5 |
10 |
|
II |
св. +800 до +1100 включ. |
16000 |
2 |
4 | |
|
III |
св. +1100 до +1200 включ. |
8000 |
1 |
2 | |
|
IV |
св. +1200 до +1300 |
не нормируется |
не нормируется |
не нормируется | |
|
L |
I |
от -40 до +400 включ. |
40000 |
5 |
10 |
|
II |
св. +400 до +800 |
16000 |
2 |
4 | |
|
J |
II |
от -40 до +900 |
16000 |
2 |
4 |
Вероятность безотказной работы за 1000 ч на верхнем пределе рабочего диапазона температур, приведенных в таблице 3, не менее 0,98.
