МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

24 апреля 2018 г.                                             № 793______

Москва

О внесении изменений в описание типа на преобразователи термоэлектрические кабельные взрывозащищенные ТХА-К Ex, ТХК-К Ех, ТНН Ех, ТЖК Ех

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО НПО «Вакууммаш» от 02 февраля 2018 г. № 334 приказываю:

• 1.  Внести изменения в описание типа на преобразователи термоэлектрические кабельные взрывозащищенные ТХА-К Ех, ТХК-К Ех, ТНН Ех, ТЖК Ех, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65304-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(---------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECOC011E780DAE007181B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические кабельные взрывозащищенные ТХА-К Ех, ТХК-К Ех, ТНН Ех, ТЖК Ех (далее по тексту - ПТ) предназначены для измерений температуры жидких и газообразных сред во взрывоопасных зонах, где возможно образование взрывоопасных смесей категории взрывоопасности ПС и групп взрывоопасности Т1...Т6 по ГОСТ 30852.0-2002, в качестве первичных преобразователей.

Принцип работы ПТ основан на возникновении термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух различных металлических проводников (термоэлектродов), места соединений (спаи) которых находятся при различной температуре. ПТ обеспечивают преобразование измеренной температуры в изменение ТЭДС с известной зависимостью в соответствии с типом номинальной статической характеристики преобразования (НСХ).

ПТ состоят в общем случае из чувствительного элемента (ЧЭ), изготовленного из термопарного кабеля, представляющего собой трубку различных диаметров из нержавеющего, химстойкого или жаропрочного металла, в которую помещены 2 или 4 термоэлектродные жилы, изолированные друг от друга, с одним или двумя рабочими спаями и заглушкой со стороны рабочего спая.

ПТ изготавливаются следующих модификаций: ТХА-К Ех/ ТХК-К Ех/ ТНН Ех/ ТЖК Ех 102, 103, 104, 106, 108, 109, 204, 206, отличающихся друг от друга конструкцией защитной арматуры, видами присоединения к объекту измерения, конструкцией клеммной головки и кабельных вводов.

Защитная арматура ПТ выполнена из нержавеющей, химически стойкой или жаропрочной стали. Клеммные головки выполнены из алюминиевого сплава или нержавеющей стали.

ПТ исполнений Exi имеют маркировку «0ExiaIICT6X», соответствующую уровню взрывозащиты «особо взрывобезопасный», обеспечиваемому видом взрывозащиты «искробезопасная цепь i» по ГОСТ 30852.10-2002.

ПТ исполнений Exd имеют маркировку «lExdIICT6X», соответствующую уровню взрывозащиты «взрывобезопасный», обеспечиваемому видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ 30852.1-2002. Применяется совместно с кабельными вводами.

Винты крепления деталей оболочки, токоведущие и заземляющие зажимы, штуцера кабельных вводов предохранены от самоотвинчивания применением контргаек, пружинных шайб и снабжены элементами для пломбирования.

Общий вид ПТ приведен на рисунках 1-10.

Метрологические и технические характеристики

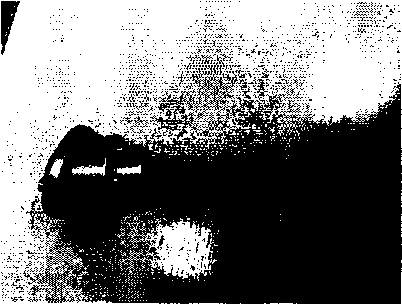

Рисунок 2 - ПТ модификация 103 Exi

Метрологические характеристики преобразователей ТХА-К Ex, ТХК-К Ex, ТНН Ех, ТЖК Ех и пределы допускаемых отклонений от НСХ приведены в таблице 1.

Таблица 1

Технические характеристики преобразователей ТХА-К Ех, ТХК-К Ех, ТНН Ех, ТЖК Ех приведены в таблице 2.

Таблица 2

Показатели надежности в зависимости от условий эксплуатации приведены в таблице 3.

Таблица 3

Вероятность безотказной работы за 1000 ч на верхнем пределе рабочего диапазона температур, приведенных в таблице 3, не менее 0,98.

Знак утверждения типа

наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации ПТ типографским способом, а также на этикетку, прикрепленную к ПТ.

Комплект поставки ПТ приведен в таблице 4.

Таблица 4

Поверка

осуществляется по документам ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и МИ 3090-2007 «Рекомендация. ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».

Основные средства поверки:

• - преобразователь термоэлектрический эталонный ТППО-ЮОО 2-го разряда по ГОСТ 8.558-2009;

• - измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.10М1 (Регистрационный № 19736-11);

• - термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке

приведены в эксплуатационной документации.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования.

ГОСТ 30852.1-2002 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».

ГОСТ 30852.10-2002 Электрооборудование взрывозащищенное. Часть И. Искробезопасная электрическая цепь i.

ТУ 4211-039-39375199-15 Преобразователи термоэлектрические кабельные. Технические условия.

Общество с ограниченной ответственностью Научно-производственное объединение «Вакууммаш» (ООО НПО «Вакууммаш»)

ИНН 1832009720

Адрес: 426006, УР, г. Ижевск, проезд Дерябина, 2/52

Тел.:+7 (3412)918-650

E-mail: info@vakuummash.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел. (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

В части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 117246, г. Москва, Научный проезд, д. 8, стр. 1, пом. XIX, комн. №14-17

Тел.:+7 (495) 775-48-45

E-mail: info@prommashtest.ru

Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312126 от 12.04.2017 г.
