Номер по Госреестру СИ: 65282-16
65282-16 Система мониторинга температуры
(UNITEST 3000W)
Назначение средства измерений:
Система мониторинга температуры UNITEST 3000W (далее по тексту - система) предназначена для непрерывного или циклического многозонного измерения температуры растительного сырья (соевых бобов) при их хранении в 18-ти металлических силосах типа GB 7863/17-P-Re пр-ва фирмы Prado Transformados Metalicos S.A. (Испания), находящихся на объекте ЗАО «Содружество-Соя» (г.Светлый, Калиниградской обл.), и подачи аварийно-предупредительной сигнализации, в случае превышения установленного предельного значения температуры.
Внешний вид.
Система мониторинга температуры
Рисунок № 1
Внешний вид.
Система мониторинга температуры
Рисунок № 2
Внешний вид.
Система мониторинга температуры
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 156638
ID в реестре СИ - 379038
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
пульсар, мод. UNITEST 3000W,
Производитель
Изготовитель - Фирма "Cimbria Unigrain A/S"
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1376 от 2016.09.26 Об утверждении типов средств измерений
Наличие аналогов СИ: Система мониторинга температуры (UNITEST 3000W)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
65282-16 Система мониторинга температуры (UNITEST 3000W) Фирма "Cimbria Unigrain A/S" (ДАНИЯ ) |
35841-15 Системы контроля температуры в зерновых силосах (типа ТСС) ООО "Нептун-Электро" (УКРАИНА г.Николаев) |
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Кто поверяет Системы контроля температуры в зерновых силосах (типа ТСС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы контроля температуры в зерновых силосах (типа ТСС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калининградский ЦСМ Калининградская область |
1037 | 1037 |
Программное обеспечение
Программное обеспечение системы состоит из автономного, метрологически значимого ПО, и предназначено для управления системой и мониторинга хранящегося в силосах растительного сырья. ПО устанавливается на персональный компьютер.
Метрологические характеристики системы оценены с учетом влияния на них ПО.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «средний» согласно Р 50.2.077-2014.Программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств ( авторизация пользователя, пароли).
Идентификационные данные внешнего программного обеспечения приведены в таблице 2:
Таблица 2
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
UNITEST UT3000W |
|
Номер версии (идентификационный номер) ПО |
28/08/2007 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Лист № 4
Всего листов 11 Проектная компоновка (состав) системы, место установки термоподвесок и заво-
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации и монтажу на систему методом штемпелевания, а также на защитный шкаф с размещенным в нем преобразователем интерфейса системы, с помощью наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе мониторинга температуры UNITEST 3000W
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Поверка
Поверкаосуществляется по документу МП 207.1-001-2016 «Система мониторинга температуры UNITEST 3000W. Методика поверки», утвержденному ФГУП «ВНИИМС» 07 июня 2016 г.
Основные средства поверки:
-
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009;
-
- измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11);
Лист № 11
Всего листов 11 - термостаты переливные прецизионные ТПП-1 моделей ТПП-1.1, ТПП-1.2 (Регистрационный № 33744-07).
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма Cimbria Unigrain A/S, Дания Адрес: Praestejorden 6, 7700 Thisted, Denmark Тел./факс: +45 9617 9000 / +45 9617 9299 www.cimria.com e-mail: unigrain@cimbria.com
Заявитель
Закрытое акционерное общество «Содружество-Соя» (ЗАО «Содружество-Соя»)
ИНН 3913009739
Адрес: 238340, Россия, Калининградская область, г. Светлый, ул. Гагарина, 65
Тел. / факс: +7(4012)30 61 091 / + 7 (4012) 30 61 03 http://www.sodrugestvo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип измерения температуры, реализованный в системе, основан на обратной зависимости сопротивления термочувствительного элемента (ЧЭ) от воздействующей на него температуры. Измеренное сопротивление ЧЭ преобразовывается в цифровой код при помощи распределительной платы и далее передается по шине связи через преобразователь интерфейсов RS232/RS485 на персональный компьютер.
Система состоит из: термоподвесок, подключаемых параллельным способом к распределительным печатным платам CUT 3001/3, соединенных при помощи шины связи с преобразователем интерфейса Uniface 3000 W модели CUT 3002-0110 с блоком питания и программного обеспечения (ПО), устанавливаемого на персональный компьютер оператора.
Термоподвески конструктивно выполнены в виде ЧЭ - термисторов (R25°c = 3 кОм) с присоединенными проводами в защитной полимерной оболочке, помещенной внутрь армированного кабеля в пластиковой оболочке с присоединенной к нему коммутационной металлической головкой с соответствующими приспособлениями для монтажа. ЧЭ размещаются по всей длине кабеля на заданном расстоянии друг от друга.
Плата CUT 3001/3, осуществляющая преобразование сигналов сопротивления ЧЭ термоподвесок в цифровой код, установлена в металлический защитный распределительный шкаф CUT 1017-0000 с закрывающейся крышкой и кабельными вводами/выводами на нижней стороне корпуса. Преобразователь интерфейсов Uniface 3000 W модели CUT 3002-01100 осуществляет преобразование цифровых сигналов, поступающих от распределительной платы CUT 3001/3, и помещен вместе с источником питания системы в защитный металлический шкаф с соответствующими разъемами и кабельными вводами/выводами.
Система при помощи ПО позволяет с автоматизированного рабочего места (АРМ) оператора контролировать процесс хранения и самосогревания растительного сырья в силосах элеватора, преобразовывать, хранить и формировать архив значений температурного процесса зерновых материалов. На экранных формах АРМ оператора используется унифицированная цветовая схема отображения состояний. Отображение построено по принципу многодокументного интерфейса - каждому силосу соответствует свой экран.
На рисунках 1-3 представлены фотографии всех компонентов системы:
Bentron Power DIM 2408 (£
Рисунок 1. Преобразователь интерфейсов Uniface 3000 W модели CUT 3002-0110 с блоком питания в защитном шкафу

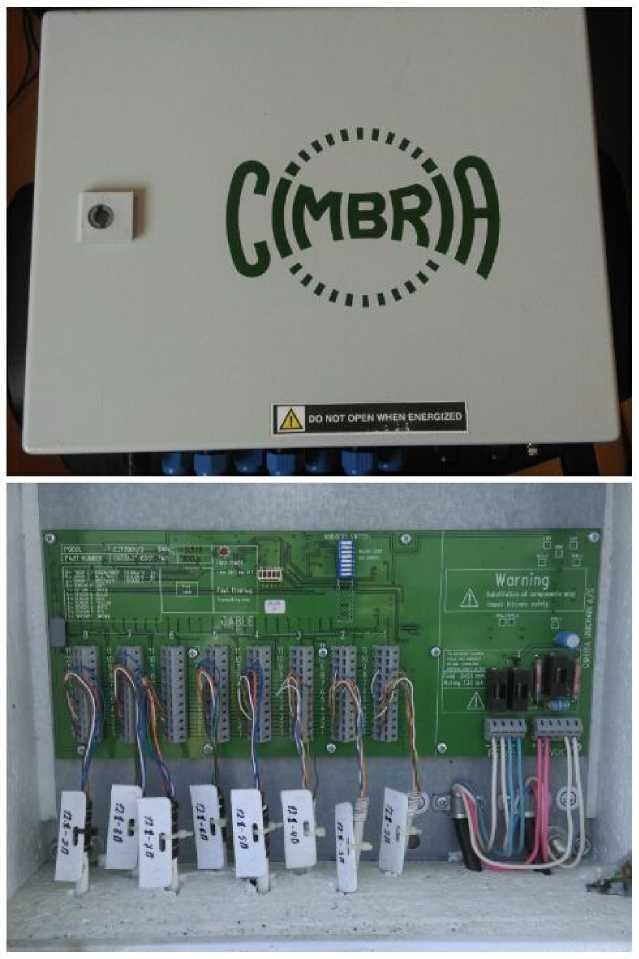

Рисунок 2.Плата распределительная CUT 3001/3 в защитном шкафу CUT 1017-0000

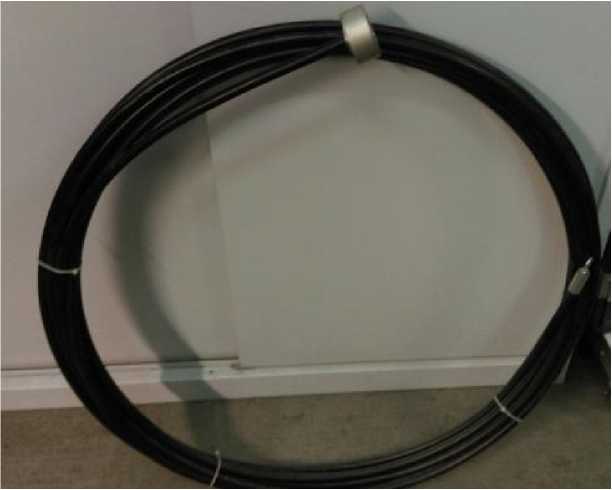

Рисунок 3. Термоподвеска в защитной полимерной оболочке
дские номера компонентов системы приведены в таблице 1. Таблица 1
|
№ |
Место установки термоподвесок |
Длина термоподвески, м |
Кол-во ЧЭ в термоподвеске, шт. |
Зав. № распределительной платы |
Зав. № термоподвески |
|
