Номер по Госреестру СИ: 65014-16
65014-16 Преобразователи аналого-цифровые
(АЦП-60, АЦП-62)
Назначение средства измерений:
Преобразователи аналого-цифровые АЦП-60, АЦП-62 (далее преобразователи) предназначены для измерения аналоговых сигналов от стандартных токовых датчиков, от датчиков напряжений высокого и низкого уровня, от преобразователей термоэлектрических различных градуировок, от термопреобразователей сопротивлений различных градуировок при их подключении по трех или четырех проводной схеме и преобразования в цифровой код.
Внешний вид.
Преобразователи аналого-цифровые
Рисунок № 1
Внешний вид.
Преобразователи аналого-цифровые
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 156339
ID в реестре СИ - 378739
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет, SWN-06,
Производитель
Изготовитель - ОАО "НПК "ЭЛАРА" им.Г.А.Ильенко"
Страна - РОССИЯ
Населенный пункт - г.Чебоксары
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1284 от 2016.09.09 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи аналого-цифровые (АЦП-60, АЦП-62)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "НПК "ЭЛАРА" им.Г.А.Ильенко"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36737-13 05.11.2018 |
Измерители температурные, Нет данных ОАО "НПК "ЭЛАРА" им.Г.А.Ильенко" (РОССИЯ г.Чебоксары) |
ОТ |
3 года |
|
36773-13 30.09.2018 |
Преобразователи напряжения измерительные, ПН1 ОАО "НПК "ЭЛАРА" им.Г.А.Ильенко" (РОССИЯ г.Чебоксары) |
ОТ |
3 года |
|
65014-16 |
Преобразователи аналого-цифровые, АЦП-60, АЦП-62 ОАО "НПК "ЭЛАРА" им.Г.А.Ильенко" (РОССИЯ г.Чебоксары) |
ОТ МП |
3 года |
Кто поверяет Преобразователи аналого-цифровые (АЦП-60, АЦП-62)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "КОРПОРАЦИЯ "ИРКУТ" (0334) | 6 | 0 | 6 | 0 | 4 | 0 | 4 |
Стоимость поверки Преобразователи аналого-цифровые (АЦП-60, АЦП-62)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) защищено от непреднамеренных и преднамеренных изменений. Уровень защиты - Средний, согласно Р 50.2.077-2014.
ПО не оказывает влияния на метрологические характеристики.
Идентификационные данные ПО представлены в таблице 3.
Таблица 3. Идентификационные данные ПО.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
adc35.hex |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
0xDC2D |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на верхнюю часть титульного листа руководства по эксплуатации прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений описан в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям аналогоцифровым АЦП-60, АЦП-62
-
- ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
-
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
-
- ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Поверка
Поверкаосуществляется по документу АДИГ.426431.027 МП «Преобразователи аналогоцифровые АЦП-60, АЦП-62. Методика поверки», утвержденному ГЦИ СИ ФБУ «Марийский ЦСМ» 11.07.2016 г.
Лист № 6 Всего листов 6 Основные средства поверки:
Универсальный калибратор СА100 фирмы Yokogawa. Метрологические характеристики:
-
- (0 - 1) В, ПГ±0,025 %;
-
- (о - 20) мА, ПГ±0,04 %;
-
- (0 - 500) Ом, ПГ±0,04 %.
Знак поверки наносится на свидетельство о поверке и (или) на преобразователь согласно рисункам 1 и 2.
Изготовитель
ОАО «Научно-производственный комплекс «ЭЛАРА» имени Г.А. Ильенко» (ОАО «ЭЛАРА»), ИНН 213050001428015, РФ, Республика Чувашия, г. Чебоксары, Московский проспект, 40 Телефон: (8352) 45-10-48 / факс: (8352) 22-14-03;
e-mail: elara@elara.ru.
Испытательный центр
Г осударственный центр испытаний средств измерений ФБУ «Марийский ЦСМ» 424006, г. Йошкар-Ола, ул. СоловьеваТелефон: 8 (8362) 41-20-18 / факс: 41-16-94
Преобразователи выполнены в виде модулей с двумя соединителями на лицевых панелях для подключения датчиков и исполнительных устройств объектов управления.
На лицевой панели преобразователей размещен светодиод с надписью «Работа».
К каждому соединителю можно подключить до восьми внешних датчиков.
На тыльной стороне модуля установлен соединитель для подключения к внутриблочной шине, по которой производится взаимодействие с центральным процессором контроллера и подведение питания + 5 В.
Принцип работы входных каналов основан на преобразовании модулями связи с объектом управления входных электрических сигналов в цифровой код для программной обработки и выполнения функций программно-технических комплексов (ПТК).
Принцип работы каналов формирования выходных сигналов основан на преобразовании программно формируемых цифровых кодированных сигналов в сигналы управления исполнительными устройствами.
Преобразователи осуществляют следующие функции:
-
- запоминание информации;
-
- предварительную обработку сигналов;
-
- фильтрацию промышленных помех;
-
- линеаризацию характеристик датчиков;
-
- компенсацию температуры холодных спаев термопар;
-
- контроль целостности линий связи с датчиками;
-
- обмен информацией с центральным процессором.
Конструктивные и функциональные особенности преобразователей представлены в таблице 1.
Типы аналоговых датчиков и диапазоны измеряемых сигналов представлены в таблице 2.
Таблица 1. Конструктивные и функциональные особенности преобразователей
|
Наименование, тип преобразователя |
Конструктивные и функциональные отличия | |||
|
Количество каналов |
Вид входного сигнала |
Вид выходной информации |
Тип датчиков, или исполнительных устройств | |
|
Преобразователь аналогоцифровой АЦП-60 |
16 |
Унифицированный сигнал постоянного тока |
Цифровой код |
Датчики с унифицированным сигналом постоянного тока |
|
Сигнал напряжения постоянного тока (низкого и высокого уровня) |
Аналоговые датчики напряжения | |||
|
Наименование, тип преобразователя |
Конструктивные и функциональные отличия | |||
|
Количество каналов |
Вид входного сигнала |
Вид выходной информации |
Тип датчиков, или исполнительных устройств | |
|
ЭДС термопары |
Цифровой код |
Преобразователи термоэлектрические ТХА, ТХК | ||
|
Преобразователь аналогоцифровой АЦП-62 |
16 |
Электрическое сопротивление термометра сопротивления |
Термопреобразователи сопротивления ТСМ-50, ТСМ-100, ТСП-50, ТСП-100, ТСМ-53, ТСП-46 с трех и четырех проводной схемой подключения | |
Таблица 2.Типы аналоговых датчиков и диапазоны измеряемых сигналов.
|
Тип датчика |
Диапазон измерения | |
|
Унифицированные токовые датчики |
(4-20) мА, (0-20) мА, (0-5) мА | |
|
Датчики напряжения высокого уровня с линейной характеристикой |
(0,2-1) В, (0-1) В, (0-250) мВ | |
|
Датчик напряжения низкого уровня с линейной характеристикой |
(0-50) мВ | |
|
Преобразователи термоэлектрические ТХА |
(от 0 до + 300) 0С | |
|
(от 0 до + 600) 0С | ||
|
(от 0 до + 1200) 0С | ||
|
Преобразователи термоэлектрические ТХК |
(от 0 до + 200) 0С | |
|
(от 0 до + 400)0С | ||
|
(от 0 до + 600)0С | ||
|
Т ермопреобразователи сопротивления ТСП-100П |
W100=1,385 |
от - 50 до + 150 °C |
|
(от 0 до + 200)°C | ||
|
(от 0 до + 400)°C | ||
|
от - 50 до + 50 °C | ||
|
(от 0 до +100)°C | ||
|
W100=1,391 |
от - 50 до 150 °C | |
|
(от 0 до + 200)°C | ||
|
(от 0 до + 400)°C | ||
|
от - 50 до + 50 °C | ||
|
(от 0 до +100)°C | ||
|
Т ермопреобразователи сопротивления ТСП-50П |
W100=1,385 |
от - 50 до + 150 °C |
|
(от 0 до + 200)°C | ||
|
(от 0 до + 400)°C | ||
|
от - 50 до + 50 °C | ||
|
(от 0 до +100)°C | ||
|
W100=1,391 |
от - 50 до + 150 °C | |
|
(от 0 до + 200)°C | ||
|
(от 0 до + 400)°C | ||
|
от - 50 до + 50 °C | ||
|
(от 0 до +100)°C | ||
|
Т ермопреобразователи сопротивления ТСМ-100М |
W100=1,426 |
от - 50 до + 150 °C |
|
(от 0 до + 200)°C | ||
|
от - 50 до + 50 °C | ||
|
(от 0 до +100)°C | ||
|
Тип датчика |
Диапазон измерения | |
|
W100=1,428 |
от - 50 до + 150 °C | |
|
(от 0 до + 200)°C | ||
|
от - 50 до + 50 °C | ||
|
(от 0 до +100)°C | ||
|
Т ермопреобразователи сопротивления ТСМ-50М |
W100=1,426 |
от - 50 до + 150 °C |
|
(от 0 до + 200)°C | ||
|
от - 50 до + 50 °C | ||
|
(от 0 до +100)°C | ||
|
W100=1,428 |
от - 50 до + 150 °C | |
|
(от 0 до + 200)°C | ||
|
от - 50 до +50 °C | ||
|
(от 0 до +100)°C | ||
|
Т ермопреобразователи сопротивления ТСП- 46 Ом, гр.21 |
W100=1,391 |
от - 50 до + 150 °C |
|
(от 0 до + 200)°C | ||
|
(от 0 до + 400)°C | ||
|
от - 50 до + 50 °C | ||
|
(от 0 до +100)°C | ||
|
Т ермопреобразователи сопротивления ТСМ- 53 Ом, гр.23 |
W100=1,426 |
от - 50 до + 150 °C |
|
(от 0 до + 200) °C | ||
|
от - 50 до + 50 °C | ||
|
(от 0 до + 100)°C | ||
Внешний вид преобразователя АЦП-60 представлен на рисунке 1, внешний вид преобразователя АЦП-62 представлен на рисунке 2.
Место пломбирования (в составе ПТК)
Место нанесения знака поверки
Место нанесения серийного номера
Рисунок1. Внешний вид преобразователя аналого-цифрового АЦП-60.
Место пломбирования (в составе ПТК)
Место нанесения знака поверки
Место нанесения серийного номера

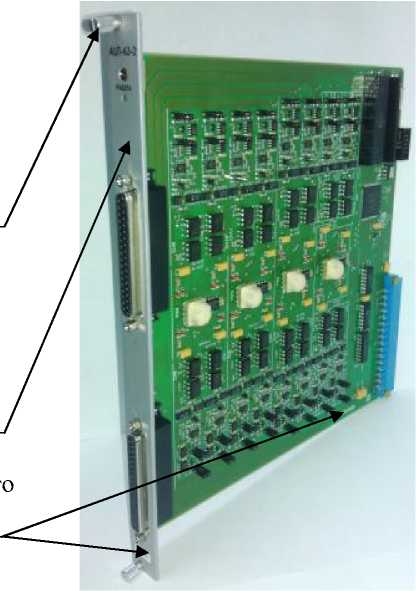

Рисунок 2. Внешний вид преобразователя аналого-цифрового АЦП-62.
В комплект поставки входят:
руководство по эксплуатации преобразователей аналого-цифровых АЦП-60, АЦП-62; преобразователи аналого-цифровые исполнений АЦП-60, АЦП-62 со следующими заводскими номерами:
-
- АЦП-60 Заводские номера: 5034192, 5034191, 6022256
-
- АЦП-62 Заводской номер: 6032489;
методика поверки преобразователей аналого-цифровых АЦП-60, АЦП-62.
преобразователей представлены в таблице 4.
Таблица 4. преобразователей
|
Вид входного сигнала в канале |
Диапазон измерения входного сигнала, диапазон измеряемых температур |
Тип преобразователя |
Пределы допускаемой основной приведенной (к диапазону) погрешности 6, % |
|
У нифицированный сигнал постоянного тока |
(0- 20) мА, (4 - 20) мА |
АЦП-60 |
±0,15 |
|
(0 - 5) мА |
±0,18 | ||
|
Сигнал напряжения постоянного тока |
(0 - 1) В, (0,2 - 1) В |
±0,10 | |
|
(0 - 250) мВ |
±0,12 | ||
|
(0 - 50) мВ |
±0,15 | ||
|
Сигнал преобразователя термоэлектрического ТХА |
от 0 до + 1200 °С |
±0,15 | |
|
от 0 до + 300 °С от 0 до + 600 °С |
±0,22 |
|
Вид входного сигнала в канале |
Диапазон измерения входного сигнала, диапазон измеряемых температур |
Тип преобразователя |
Пределы допускаемой основной приведенной (к диапазону) погрешности 6, % |
|
Сигнал термопреобразователя термоэлектрического ТХК |
от 0 до + 600 °С |
±0,15 | |
|
от 0 до + 200 °С от 0 до + 400 °С |
±0,22 | ||
|
Сигнал термопреобразователя сопротивления ТСМ-50, ТСП-50, (ТСМ-53, ТСП- 46) |
от 0 до + 400 °С |
АЦП-62 |
±0,15 |
|
от 0 до + 200 °С от - 50 до +150 °С |
±0,22 | ||
|
от - 50 до + 50 °С от 0 до + 100 °С |
±0,28 | ||
|
Сигнал термопреобразователя сопротивления ТСМ-100, ТСП-100 |
от 0 до + 400 °С |
±0,15 | |
|
от 0 до + 200 °С от - 50 до + 150 °С |
±0,22 | ||
|
от - 50 до + 50 °С от 0 до + 100 °С |
±0,28 | ||
|
Условия эксплуатации:
| |||
|
Примечания
| |||
|
Габаритные размеры, длина, ширина, высота, мм |
262х240х20 | ||
|
Масса, г |
350 | ||
