Номер по Госреестру СИ: 36737-13
36737-13 Измерители температурные
(Нет данных)
Назначение средства измерений:
Измерители температурные (далее по тексту - приборы или ИТ) предназначены (в зависимости от исполнения) для измерений сигналов от термопреобразователей сопротивления, термоэлектрических преобразователей и цифровых датчиков температуры, преобразования их в цифровой сигнал, и дальнейшей передачи информации об измеренных значениях температуры потребителю по последовательному каналу связи с заданной периодичностью.

Внешний вид.
Измерители температурные
Рисунок № 1

Внешний вид.
Измерители температурные
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) ИТ состоит из встроенной и автономной частей ПО.
Встроенная часть записывается в микроконтроллер, расположенный на плате, расположенной внутри корпуса ИТ. Разделение встроенного ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Автономное ПО, устанавливаемое на персональный компьютер, не является метрологически значимым и предназначено только для обмена данными с прибором по последовательным интерфейсам RS-232, RS-422/RS-485, «Токовая петля» и/или по протоколу промышленной сети CAN и выдачи значений измеренных температур по всем измерительным каналам.
Идентификационные данные встроенного программного обеспечения приведены в таб-
лице 1
Таблица 1 - Идентификационные данные программного обеспечения
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Программное обеспечение измерителей температурных (встроенная часть) |
IZMER- 1.HEX |
643.00212251.50 5400 034 |
a4319211363d5b9f4cb 98559e98a3e98 |
CRC32 (МЭ5) |
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «A» (по МИ 3286-2010). Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку, расположенную на корпусе ИТ, гравированием или фотохимическим способом, а также на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в технических условиях ТУ32-ВНИКТИ-16-2006.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям температурнымГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ТУ 32 - ВНИКТИ - 16 - 2006. Измерители температурные. Технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Поверка
Поверкаприборов исполнений 27.Т.158.22.00.000-02, 27. Т.158.22.00.000-03, 27. Т.158.22.00.000-04 осуществляется в соответствии с документом 27.Т.158.22.00.000-04 Д1 «Измерители температурные. Методика поверки», утвержденным ФГУП «ВНИИМС»,13.08.2013 г., а исполнений 27.Т.158.22.00.000, 27.Т.158.22.00.000-01 - в соответствии с документом 27.Т.158.22.00.000-01 МП «Измерители температурные. Методика поверки», утвержденным ФГУП «ВНИИМС», 20.12.2007 г.
Основные средства поверки:
- источник калиброванных напряжений постоянного тока В 1-12 2.085.066 ТУ ;
- магазин сопротивления Р4831;
- универсальная пробойная установка УПУ -10 (испытательное напряжение от 100 до 1500 В, частотой 50 Гц и полной мощностью не менее 0,25 кВА, с погрешностью испытательного напряжения ± 5 %);
- мегаомметр Ф4101 верхний предел измерения не ниже 100 МОм, номинальное напряжение постоянного тока не более 500 В, погрешность не более ± 10 %);
- источник питания постоянного тока Б5-71/1М, ТУ РБ 100694318.001-2001 ( выходное напряжение от 0,1 до 15 В, выходной ток нагрузки до 0,5 А, погрешность ± 0,05 В);
- стенд проверки ИТ АСИР .441461.188.
Изготовитель
Открытое Акционерное Общество «Научно-производственный комплекс «ЭЛАРА» им. Г. А. Ильенко» (ОАО «ЭЛАРА»)Адрес: 428015,ЧР, г. Чебоксары, пр. Московский, 40.
Тел. (8352) 221830;
Факс (8352) 221403;
e-mail: elara@elara.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия ИТ основан на приеме сигналов от первичных термопреобразователей (термопреобразователей сопротивления медных (ТСМ) с номинальной статической характеристикой преобразования (НСХ) типа «50М» по ГОСТ 6651-2009, термоэлектрических преобразователей (ТХА) с НСХ типа «К» по ГОСТ Р 8.585-2001 и датчиков температуры типа (DS18B20) и преобразования их в цифровое значение с последующей периодической передачей информации об измеренных значениях температуры потребителю по последовательному каналу связи и/или по протоколу промышленной сети CAN. ИТ обеспечивает прием информации от первичных термопреобразователей по 48 каналам.
Приборы конструктивно выполнены в виде закрытого блока в металлическом корпусе с открывающейся крышкой. Внутри корпуса установлена печатная плата. На боковой стенке ИТ установлены разъемы для подключения первичных термопреобразователей, последовательного интерфейса и питания, а также индикатор работы прибора (светодиод).
ИТ имеют исполнения: 27.Т.158.22.00.000, 27.Т.158.22.00.000-01, 27.Т.158.22.00.000-02, 27.Т.158.22.00.000-03, 27.Т.158.22.00.000-04, отличающиеся друг от друга типами разъемов. Приборы исполнений 27.Т.158.22.00.000-02, 27.Т.158.22.00.000-03, 27.Т.158.22.00.000-04 также могут получать и преобразовывать сигналы от цифровых датчиков температуры, подключаемых по сети MicroLAN на один соответствующий канал ИТ.

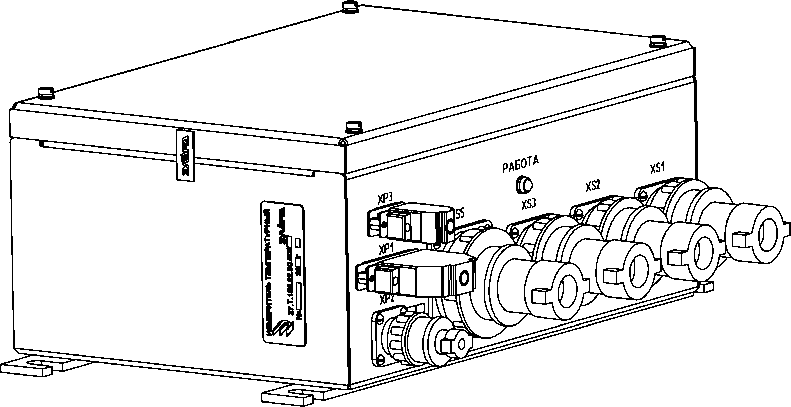

Внешний вид прибора исполнения 27.Т.158.22.00.000-04 представлен на рисунке 1.

Рис. 1
Схема пломбировки от несанкционированного доступа с обозначением мест для размещения наклеек представлена на рисунке 2 (ответные част разъемов не показаны).

Рис. 2
Диапазон измеряемых температур, °С:
-
- при работе с ТСМ:................................................................от 0 до плюс 150;
-
- при работе с ТХА:.................................................................от 0 до плюс 800
Пределы допускаемой основной приведенной погрешности, %: .............................± 1
Пределы допускаемой дополнительной погрешности ИТ, вызванной изменением температуры окружающего воздуха от нормальной (25±10) °С в диапазоне рабочих температур, должны быть не более 0,5 предела допускаемой основной погрешности на каждые 10 °С.
Пределы допускаемой дополнительной погрешности ИТ, вызванной изменением относительной влажности окружающего воздуха (от 40 до 95 % при температуре 35 °С), должны быть не более 0,5 предела допускаемой основной погрешности.
Количество измерительных каналов, шт.:.......48 (24 - для подключения ТСМ, 24 - для
подключения ТХА).
Напряжение питания, В: ..........................................................................15±0,5
Ток потребления ИТ, А, не более:
Габаритные размеры, мм, не более: ..................................................350x340x135
Степень защиты от воздействия воды и пыли по ГОСТ 14254-96:
Климатическое исполнение У3 по ГОСТ 15150-69 (при верхнем значении температуры + 60 °С, нижнем - минус 40 °С).
Условия эксплуатации ИТ в части воздействия механических факторов внешней среды М25 по ГОСТ 17516.1-90
Полный средний срок службы, лет, не менее:.....................................................15.
