Номер по Госреестру СИ: 65001-16
65001-16 Тераомметры
(6530 мод. 6530-В, 6530-ХВ, 6530-ХР, 6530-ХРR)
Назначение средства измерений:
Тераомметры серии 6530 модели 6530-В, 6530-ХВ, 6530-ХР, 6530-ХРR (далее тераомметры серии 6530) предназначены для прецизионного измерения высокоомного электрического сопротивления, а также для измерения малых токов.

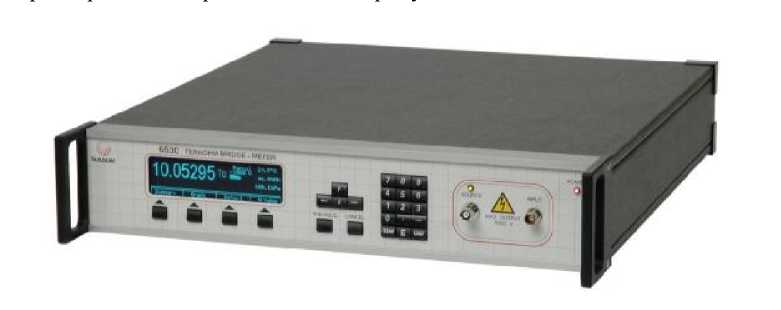

Внешний вид.
Тераомметры
Рисунок № 1

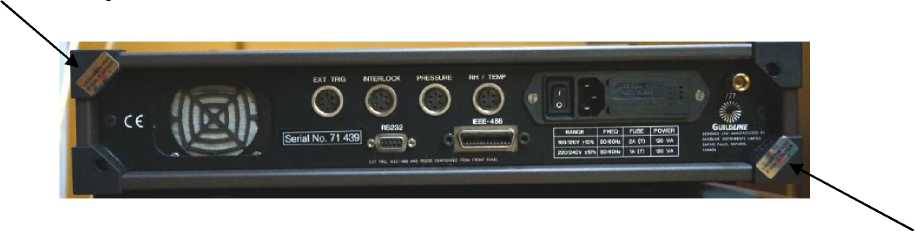

Внешний вид.
Тераомметры
Рисунок № 2
Программное обеспечение
Тераомметры имеют встроенное программное обеспечение (ПО), которое выполняет функции сбора, обработки, хранения, передачи и отображения измеренных данных.
Тераомметры серии 6530 могут работать с автономным ПО TeraCal. Идентификационные данные ПО тераомметров серии 6530 приведены в таблице 1.
Таблица 1. Идентис |
икационные данные ПО тераомметров серии 6530 | |||
Идентиф икацио |
Модель тераомметра | |||
нные данные |
6530-В |
6530-ХВ |
6530-ХР |
6530-XPR |
Идентификацио нное наименование ПО | ||||
Номер версии (идентификацио нный номер) ПО |
Rev C |
Rev C |
Rev C |
Rev C |
Цифровой идентификатор ПО |
недоступен |
недоступен |
недоступен |
недоступен |
Другие идентификацион ные данные (тип прибора) |
6530-В |
6530-ХВ |
6530-ХР |
6530-XPR |
Уровень защиты в соответствие с Р50.2.077-2014 «средний».
Влияние ПО учтено при нормировании метрологических характеристик СИ.
Знак утверждения типа
Знак утверждения типананосится на боковую панель прибора печатью и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации на тераомметры серии 6530.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тераомметрам серии 6530 модели: 6530-В, 6530-ХВ, 6530-ХР, 6530-XPR
Приказ №146 от 15 февраля 2016 г. об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления;
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 140-16 - 30 А.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;
Техническая документация изготовителя фирмы Guildline Instrument Limited, Канада.
Поверка
Поверкаосуществляется по документу МП 2202-0055-2015 «Тераомметры серии 6530 (модели 6530-В, 6530-ХВ, 6530-ХР, 6530-ХРR). Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» в марте 2016 года.
Основные средства поверки:
- меры электрического сопротивления постоянного тока Р4013, Р4023, Р4033, Р4030, меры-
имитатор Р4085, Р 40116, термостат воздушный MI9300 из состава Государственного вторичного эталона единицы электрического сопротивления в диапазоне 1 МОм...'10 ПОм
Лист № 4 Всего листов 4 ГВЭТ 14-05-2013 (регистрационный номер 2.1.ZZB.0104.2015 в соответствии с Приказом № 146 от 15 февраля 2016 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»);
-
- переходные меры электрического сопротивления Р40111 - Р40115, Р4063 из состава Государственного вторичного эталона (эталона-копии) единицы электрического сопротивления в диапазоне 1 Ом...10О кОм ГВЭТ 14-01-2013 (регистрационный номер 2.1.ZZB.0213.2015 в соответствии с Приказом № 146 от 15 февраля 2016 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»);
-
- Эталонный калибратор с дифференциаторами Д-(1-5) из состава ГВЭТ 4-01-2010 Государственного вторичного эталона единицы силы постоянного тока - ампер в диапазоне 140-15 - 140-9 А (регистрационный номер 2.1.ZZB.0025.2013 в соответствии с ГОСТ 8.022-91 «Государственный первичный эталон и Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 - 30 А»)
-
- калибратор-измеритель напряжения и силы тока 6430 Keithly, регистрационный номер 49633-12.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма Guildline Instrument Limited, Канада Адрес: Box 99, 21 GirloyStreet.
Web-сайт: www.guildline.com
Заявитель
ООО «ТЭК-Тех», г. МоскваИНН 7716683551 Адрес: 129343, Россия, г. Москва, проезд Серебрякова., д. 6, оф. 2.2.4. Тел./Факс: +7(495) 646-22-94
Web-cайт: www.tekteh.ru
Испытательный центр
ФГУП «ВНИИМ им. Д.И. Менделеева» Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Тел./ факс: (812) 323-96-21; E-mail: Y.P. Semenov@vniim.ru
Принцип действия тераомметров серии 6530 основан на измерении неизвестного сопротивления, к которому прикладывают испытательное напряжение, подаваемое от источника напряжения постоянного тока. Это вызывает протекание постоянного тока через измеряемый резистор в интегратор, который определяется временем, необходимым для того, чтобы напряжение на выходе интегратора прошло между двумя различными пороговыми точками напряжения. Зная испытательное напряжение и величину тока, микропроцессор может определить значение измеряемого резистора.
Тераомметры полностью автоматизированы посредством встроенного микропроцессора. Тераомметры обеспечивают повышенную точность посредством функций встроенной фильтрации и проведением измерений при изменении полярности испытательного напряжения.
Тераомметров 6530 различаются только по своим метрологических характеристиках. Тераомметр 6530-XPR обладает самым расширенным диапазоном измерения сопротивления и постоянного тока с повышенной точностью измерения. Тераомметр 6530-B является базовой моделью и все остальные модели могут быть созданы на базе тераоммета 6530-В.
Тераомметры серии 6530 представлены на рисунке 1.
место пломбирования
место пломбирования
а)
б)
Рисунок 1 Общий вид тераомметров серии 6530 а) вид спереди б) вид сзади
Лист № 2 Всего листов 4
тераомметров серии 6530 представлены в таблице 2.
Таблица 2 - тераомметров серии 6530
Наименование характеристики |
Значение характеристик для моделей | |||
6530-В |
6530-ХВ |
6530-ХР |
6530-XPR | |
Диапазон измерений сопротивления |
2 МОм - |
90 кОм - 20 |
2 МОм - 100 |
90 кОм - 20 |
100 ТОм |
ПОм |
ТОм |
ПОм | |
Испытательное напряжение, В |
±(1, 3, 10, |
±(1, 3, 10, 30, |
±(1, 3, 10, 30, |
±(1, 3, 10, 30, |
30, 100, 300, |
100, 300, 1000) |
100, 300, |
100, 300, | |
1000) |
1000) |
1000) | ||
Пределы допускаемой относительной погрешности измерения сопротивления в зависимости от диапазона и испытательного напряжения, %: | ||||
90-200 кОм(1 В) |
- |
±0,02 |
- |
±0,015 |
Свыше 200 кОм - 2 МОм (1 В) |
- |
±0,02 |
- |
±0,015 |
Свыше 2-20 МОм (1 В) |
±0,025 |
±0,02 |
±0,015 |
±0,015 |
Свыше 20 - 200 МОм (1 - 10 В) |
±0,015 |
±0,01 |
±0,008 |
±0,008 |
Свыше 200 МОм - 2 ГОм (1 - 100 В) |
±0,02 |
±0,015 |
±0,015 |
±0,015 |
Свыше 2-20 ГОм (10 - 1000 В) |
±0,06 |
±0,05 |
±0,04 |
±0,04 |
Свыше 20 - 200 ГОм (10 - 1000 В) |
±0,08 |
±0,07 |
±0,06 |
±0,06 |
Свыше 200 ГОм - 2 ТОм (100 - 1000 В) |
±0,12 |
±0,11 |
±0,1 |
±0,1 |
Свыше 2-20 ТОм (1000 В) |
±0,35 |
±0,3 |
±0,25 |
±0,25 |
Свыше 20 - 200 ТОм (1000 В) |
±0,6 |
±0,5 |
±0,4 |
±0,4 |
Свыше 200 ТОм - 2 ПОм (1000 В) |
- |
±2,0 |
- |
±1,5 |
Свыше 2-20 ПОм (1000 В) |
- |
±25,0 |
- |
±20,0 |
Пределы допускаемой относительной погрешности измерения силы постоянного тока в зависимости от диапазона, %: | ||||
1 мкА - 10 мкА |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
100 нА - 1 мкА |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
10 нА - 100 нА |
±0,2 |
±0,2 |
±0,2 |
±0,2 |
1 нА - 10 нА |
±0,2 |
±0,2 |
±0,2 |
±0,2 |
100 nA - 1 нА |
±0,2 |
±0,2 |
±0,2 |
±0,2 |
10 нА - 100 нА |
±1 |
±1 |
±1 |
±1 |
1 пА - 10 пА |
- |
±2 |
- |
±2 |
100 фА - 1 пА |
- |
±10 |
- |
±10 |
Источник питания, В |
от 100 до 240 В 50/60 Гц |
от 100 до 240 В 50/60 Гц |
от 100 до 240 В 50/60 Гц |
от 100 до 240 В 50/60 Гц |
Потребляемая мощность, В • А, не более, |
120 |
120 |
120 |
120 |
Условия эксплуатации: |
23±5 |
23±5 |
23±5 |
23±5 |
диапазон рабочих температур окружающего воздуха, °C | ||||
относительная влажность воздуха (без конденсации), % |
от 20 до 50 |
от 20 до 50 |
от 20 до 50 |
от 20 до 50 |
Условия хранения: | ||||
диапазон температур окружающего воздуха, °C |
от - 20 до + 60 |
от - 20 до + 60 |
от - 20 до + 60 |
от - 20 до + 60 |
относительная влажность воздуха (без конденсации), % |
от 15 до 80 |
от 15 до 80 |
от 15 до 80 |
от 15 до 80 |
Средний срок службы, лет |
10 |
10 |
10 |
10 |
Г абаритные размеры (высота х ширина х толщина), мм, не более |
500х17,5х89 |
500х17,5х89 |
500х17,5х89 |
500х17,5х89 |
Масса, кг, не более |
11,4 |
11,4 |
11,4 |
11,4 |
