Номер по Госреестру СИ: 61103-15
61103-15 Мосты-компараторы постоянного тока для измерения электрического сопротивления автоматические
(6622A мод. 6622A-B, 6622A-XR, 6622A-XPR, 6622A-XPS, 6622A-HV, 6622A-T)
Назначение средства измерений:
Мосты-компараторы постоянного тока для измерения электрического сопротивления автоматические серии 6622А модели: 6622А-В, 6622А-ХВ., 6622А-XPR, 6622А-ХР8, 6622А-HV, 6622А-Т (далее мосты-компараторы серии 6622А) предназначены для прецизионных измерений отношения сопротивления на постоянном токе и (или) прямых измерений сопротивления на постоянном токе при компарировании с эталонной мерой.
Внешний вид.
Мосты-компараторы постоянного тока для измерения электрического сопротивления автоматические
Рисунок № 1
Программное обеспечение
Мосты-компараторы имеют встроенное программное обеспечение (ПО), которое выполняет функции сбора, обработки, хранения и передачи измеренных данных.
Мосты-компараторы серии 6622А могут работать с автономным ПО Bridgeworks.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1. Идентификационные данные ПО мостов-компараторов
Идентификационные данные |
Мост-компаратор серии 6622А |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
6622А-ХХ* |
Цифровой идентификатор ПО |
недоступен |
Другие идентификационные данные (тип прибора) |
6622А |
* - ХХ обозначение модели прибора .
Уровень защиты в соответствие с Р50.2.077-2014 «средний».
Влияние ПО учтено при нормировании метрологических характеристик СИ.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую панель прибора печатью и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководствах по эксплуатации 6622А на мосты-компараторы постоянного тока для измерения электрического сопротивления автоматических серии 6622А модели: 6622А-В, 6622A-XR, 6622A-XPR, 6622A-XPS, 6622A-HV, 6622А-Т.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мостам-компараторам постоянного тока для измерения электрического сопротивления автоматических серии 6622А модели: 6622А-В, 6622A-XR, 6622A-XPR, 6622A-XPS, 6622A-HV, 6622А-Т
Поверка
Поверкаосуществляется по документу методика поверки МП2202-056-2015 «Мосты-компараторы серии 6622А модели: 6622А-В, 6622A-XR, 6622A-XPR, 6622A-XPS, 6622A-HV, 6622А-Т.
Методика поверки» 2202-0056-2015 утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в мае 2015 года.
Основные средства поверки:
Меры электрического сопротивления из состава Государственного первичного эталона единицы электрического сопротивления ГЭТ 14-2014:
-
- Р321 номинального значения 1 Ом;
-
- МС3009 номинального значения 100 Ом;
-
- МС3009 номинального значения 1 кОм;
-
- МС3009 номинального значения 10 кОм.
Переходные меры электрического сопротивления (ПМЭС) из состава ГЭТ 14-2014:
-
- Р3030 номинального значения 11х10 Ом;
-
- Р3030 номинального значения 11х1 кОм;
-
- ПМС-6 номинального значения 11х10 кОм;
-
- Р4080 номинального значения 11х100 кОм.
Меры электрического сопротивления из состава ВЭТ:
-
- Р321 номинального значения 0,1 Ом;
-
- Р321 номинального значения 1 Ом;
-
- МС3009 номинального значения 10 Ом;
-
- МС3009 номинального значения 100 Ом;
-
- МС3009 номинального значения 1 кОм;
-
- МС3009 номинального значения 10 кОм;
-
- МС3009 номинального значения 100 кОм;
-
- Р4013 номинального значения 1 МОм;
-
- Р4023 номинального значения 10 МОм;
-
- Р4033 номинального значения 100 МОм;
-
- Р4003 номинального значения 1000 МОм.
ПМЭС из состава ВЭТ:
-
- ПМС-6 номинального значения 11х100 Ом;
-
- Р40112 номинального значения 11х1 МОм;
-
- Р40113 номинального значения 11х10 МОм;
-
- Р40114 номинального значения 11х100 МОм
Термостат жидкостный М301, диапазон температур от 5 до 40 °С, погрешность поддержания 0,002 °С;
Термостат воздушный MI9003, диапазон температур от 15 до 40 °С, погрешность поддержания 0,05 °С;
Платиновый термометр сопротивления ПТС-100, расширенная неопределенность 0,01 °С;
Мультимметр Agilent 34401А, погрешность по сопротивлению 0,003 %
Заявитель
ООО «ТЭК-Тех», г. Москва
Адрес: 129343, Россия, г. Москва, проезд Серебрякова., д. 6, оф. 2.2.4.
Тел./Факс: +7(495) 646-22-94
Web-сайт: www.tekteh.ru.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», зарегистрирован в Государственном реестре под № 30001-10 Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел./ факс: (812) 2517601/7130114, email info@vniim.ru
Принцип действия мостов-компараторов основан на достижении равенства ампервитков, создаваемых в обмотках измерительного трансформатора, токами протекающими через компарируемые сопротивления при равенстве напряжения на их потенциальных зажимах.
Мосты-компараторы являются высокоточными приборами, позволяющими проводить измерения сопротивлений в широком диапазоне до 1 ГОм, при испытательном напряжении до 1000 В. Приборы обладают высокой разрешающей способностью (до 0,01 мкОм/Ом), возможностью измерения по 4-х проводной схеме. Мосты-компараторы полностью автоматизированы.
Мосты-компараторы серии 6622А модели 6622А-В, 6622А-ХВ., 6622А-XPR, 6622А-ХР8, 6622А-НУ имеют режим измерения отношения сопротивлений на постоянном токе, возможность прямых измерений сопротивления на постоянном токе при компарировании с эталонной мерой, обладают возможностью высокой повторяемостью результатов измерений, интерфейсом GPIB. Модели 6622А-XR и 6622A-XPR обладают встроенным источником питания до 100 В. Модель 6622А-HV отличается наличием расширенного диапазона до 1 ГОм и встроенным источником питания до 1 кВ. Модель 6622А-ХР8 обладает наивысшей точностью измерения отношения сопротивлений.
Мосты-компараторы серии 6622А модели 6622А-Т (Т-опция) позволяют измерять отношение сопротивлений и производить прямые измерения сопротивления на постоянном токе при компарировании с эталонной мерой, измеренное значение сопротивления преобразовывать в значение температуры с использованием резистивных преобразователей температуры. Т-опция устанавливается на любую модель моста-компаратора серии 6622А (кроме XPS).
Мосты-компараторы могут применяться в качестве рабочих (вторичных) эталонов, рабочих разрядных эталонов 1-го, 2-го и 3-го разряда и рабочих средств измерений.

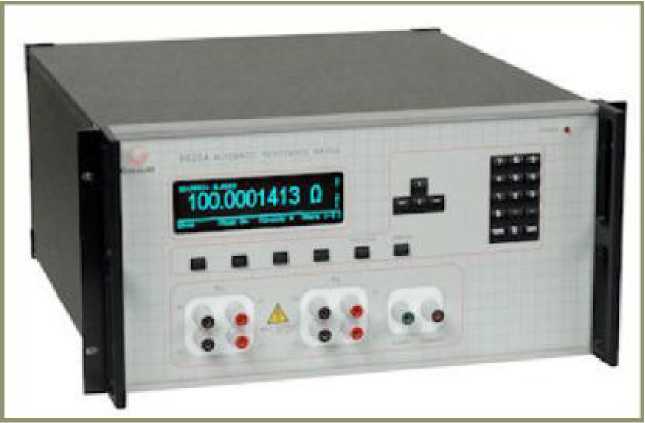

Рисунок 1 Общий вид мостов-компараторов 6622А
Наименование |
Количество, шт |
Примечание |
Мост-компаратор |
1 | |
Измерительные кабели |
2 | |
Кабель питания |
1 | |
Руководство по эксплуатации 6622А |
1 | |
Software 6622А |
1 | |
Диск с ПО Bridgewoks |
1 | |
Методика поверки МП 2202-0056-2015 |
1 |
№ п/п |
Наименование характеристики |
Модель | ||||||
6622А-В |
6622A-XR |
6622A-XPS |
6622A-XP |
6622A-XPR |
6622A-HV | |||
1 |
Диапазон измерений |
0,1 Ом - 100 кОм |
0,1 Ом - 100 кОм |
0,1 Ом - 100 кОм |
0,1 Ом - 100 МОм |
0,1 Ом - 100 МОм |
0,1 Ом - 1 ГОм | |
2 |
Пределы допускаемой относительной погрешности измерений отношения сопротивления в зависимости от диапазона и отношения сопротивления, мкОм/Ом | |||||||
Rs |
Rx |
±0,6 ±0,1 ±0,1 ±0,1 |
±0,6 ±0,1 ±0,1 ±0,1 |
±0,1 ±0,02 ±0,03 ±0,05 |
±0,4 ±0,05 ±0,05 ±0,05 |
±0,4 ±0,05 ±0,05 ±0,05 |
±0,4 ±0,04 ±0,04 ±0,05 | |
1 Ом |
0,08 - 0,8 Ом 0,8 - 6,3 Ом 6,3 - 13,4 Ом 13,4 - 107,5 Ом | |||||||
10 Ом |
1 - 8 Ом 8 - 63 Ом 63 - 134 Ом 134 - 1075 Ом |
±0,6 ±0,1 ±0,1 ±0,1 |
±0,6 ±0,1 ±0,1 ±0,1 |
±0,4 ±0,02 ±0,03 ±0,05 |
±0,4 ±0,05 ±0,05 ±0,05 |
±0,4 ±0,05 ±0,05 ±0,05 |
±0,4 ±0,04 ±0,04 ±0,05 | |
100 Ом |
10 - 80 Ом 80 - 630 Ом 630 - 1340 Ом 1,34 - 10,75 кОм |
±0,6 ±0,1 ±0,1 ±0,2 |
±0,6 ±0,1 ±0,1 ±0,2 |
±0,4 ±0,02 ±0,03 ±0,1 |
±0,4 ±0,05 ±0,05 ±0,1 |
±0,4 ±0,05 ±0,05 ±0,1 |
±0,4 ±0,04 ±0,04 ±0,1 | |
1 кОм |
100 - 800 Ом 800 Ом - 6,3 кОм 6,3 - 13,4 кОм 13,4 - 107,5 кОм |
±0,6 ±0,1 ±0,1 ±0,8 |
±0,6 ±0,1 ±0,1 ±0,8 |
±0,4 ±0,02 ±0,03 ±0,5 |
±0,4 ±0,05 ±0,05 ±0,5 |
±0,4 ±0,05 ±0,05 ±0,5 |
±0,4 ±0,04 ±0,04 ±0,5 | |
10 кОм |
1 - 8 кОм 8 - 63 кОм 63 - 134 кОм 134 кОм - 1,075 МОм |
±0,6 ±0,1 ±0,2 |
±0,6 ±0,1 ±0,2 ±3 |
±0,4 ±0,05 ±0,15 |
±0,4 ±0,05 ±0,15 |
±0,4 ±0,05 ±0,15 ±1 |
±0,4 ±0,05 ±0,15 ±1 | |
100 кОм |
10 - 80 кОм 80 - 630 кОм 630 кОм - 1,34 МОм 1,34 - 10,75 МОм |
±1 ±0,3 ±0,5 ±6 |
- |
- |
±0,7 ±0,2 ±0,3 ±3 |
±0,7 ±0,2 ±0,3 ±3 |
1 МОм |
100 - 800 кОм 800 кОм - 6,3 МОм 6,3 - 13,4 МОм 13,4 - 107,5 МОм |
±2,5 ±0,6 ±0,8 ±8 |
±1,5 ±0,4 ±0,6 ±6 |
±1,5 ±0,4 ±0,6 ±6 | |||||
10 МОм |
1 - 8 МОм |
±8 |
±6 |
±4 | |||||
8 - 63 МОм |
±4 |
±2,5 |
±1 | ||||||
63 - 134 МОм |
±8 |
±4 |
±2 | ||||||
134 МОм - 1,075 МОм |
- |
±8 | |||||||
100 |
10 - 80 МОм |
- |
- |
±6 | |||||
МОм |
80 - 630 МОм |
- |
- |
±2,5 | |||||
630 МОм - 1,34 ГОм |
- |
- |
±4 | ||||||
Пределы допускаемой относительной погрешности измерений отношения сопротивления в зависимости от диапазона и отношения | |||||||||
сопротивления для моста-компаратора 6622А-Т, мкОм/Ом | |||||||||
1 Ом |
0,08 - 0,8 Ом |
±1,2 |
±1,2 |
±0,8 |
±0,8 |
±0,8 | |||
0,8 - 6,3 Ом |
±0,2 |
±0,2 |
±0,1 |
±0,1 |
±0,1 | ||||
6,3 - 13,4 Ом |
±0,2 |
±0,2 |
±0,1 |
±0,1 |
±0,1 | ||||
13,4 - 107,5 Ом |
±0,2 |
±0,2 |
±0,1 |
±0,1 |
±0,1 | ||||
10 Ом |
1 - 8 Ом |
±1,2 |
±1,2 |
±0,8 |
±0,8 |
±0,8 | |||
8 - 63 Ом |
±0,2 |
±0,2 |
±0,1 |
±0,1 |
±0,1 | ||||
63 - 134 Ом |
±0,2 |
±0,2 |
±0,1 |
±0,1 |
±0,1 | ||||
134 - 1075 Ом |
±0,2 |
±0,2 |
±0,1 |
±0,1 |
±0,1 | ||||
100 Ом |
10 - 80 Ом |
±1,2 |
±1,2 |
±0,8 |
±0,8 |
±0,8 | |||
80 - 630 Ом |
±0,2 |
±0,2 |
±0,1 |
±0,1 |
±0,1 | ||||
630 - 1340 Ом |
±0,2 |
±0,2 |
±0,1 |
±0,1 |
±0,1 | ||||
1,34 - 10,75 кОм |
±0,4 |
±0,4 |
±0,1 |
±0,1 |
±0,2 | ||||
1 кОм |
100 - 800 Ом |
±1,2 |
±1,2 |
±0,8 |
±0,8 |
±0,8 | |||
800 Ом - 6,3 кОм |
±0,2 |
±0,2 |
±0,1 |
±0,1 |
±0,1 | ||||
6,3 - 13,4 кОм |
±0,2 |
±0,2 |
±0,1 |
±0,1 |
±0,1 | ||||
13,4 - 107,5 кОм |
±1,6 |
±1,6 |
±0,1 |
±0,1 |
±1,0 | ||||
10 кОм |
1 - 8 кОм |
±1,2 |
±1,2 |
±0,8 |
±0,8 |
±0,8 | |||
8 - 63 кОм |
±0,2 |
±0,2 |
±0,1 |
±0,1 |
±0,1 | ||||
63 - 134 кОм |
±0,4 |
±0,4 |
±0,3 |
±0,3 |
±0,3 |
134 кОм - 1,075 МОм |
±1 | |||||||
100 кОм |
10 - 80 кОм |
±0,7 | ||||||
80 - 630 кОм |
±0,2 | |||||||
630 кОм - 1,34 МОм |
±0,3 | |||||||
1,34 - 10,75 МОм |
±3 | |||||||
1 МОм |
100 - 800 кОм |
±1,5 | ||||||
800 кОм - 6,3 МОм |
±0,4 | |||||||
6,3 - 13,4 МОм |
±0,6 | |||||||
13,4 - 107,5 МОм |
±6 | |||||||
10 МОм |
1 - 8 МОм |
±4 | ||||||
8 - 63 МОм |
±1 | |||||||
63 - 134 МОм |
±2 | |||||||
134 МОм - 1,075 МОм |
±8 | |||||||
100 |
10 - 80 МОм |
±6 | ||||||
МОм |
80 - 630 МОм |
±2,5 | ||||||
630 МОм - 1,34 ГОм |
±4 | |||||||
3 |
Значение испытательного напряжения, В |
1 - 100 |
1 - 100 |
1 - 1000 | ||||
4 |
Измерительный ток, мА |
0,002 - 150 |
0,002 - 150 |
0,002 - 150 |
0,002 - 150 |
0,002 - 150 |
0,002 - 150 | |
5 |
Линейность, 10-6 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 | |
6 |
Отношение сопротивлений |
от 0,08:1 до |
от 0,08:1 до |
от 0,08:1 до |
от 0,08:1 до |
от 0,08:1 до |
от 0,08:1 до | |
(Rx:Rs) |
107,5:1 |
107,5:1 |
107,5:1 |
107,5:1 |
107,5:1 |
107,5:1 | ||
7 |
Нормальные условия применения: диапазон температур окружающего воздуха, °С |
23±4 |
23±4 |
23±4 |
23±4 |
23±4 |
23±4 | |
относительная влажность воздуха при 23 °С, не более, % |
20 - 50 |
20 - 50 |
20 - 50 |
20 - 50 |
20 - 50 |
20 - 50 | ||
атмосферное давление, кПа |
84-106 |
84-106 |
84-106 |
84-106 |
84-106 |
84-106 | ||
(мм.рт.ст.) |
(630-800) |
(630-800) |
(630-800) |
(630-800) |
(630-800) |
(630-800) |
8 |
Рабочие условия применения: | ||||||
диапазон температур окружающего воздуха, °С |
10 - 40 |
10 - 40 |
10 - 40 |
10 - 40 |
10 - 40 |
10 - 40 | |
относительная влажность воздуха при 23 °С, не более, % |
15 - 80 |
15 - 80 |
15 - 80 |
15 - 80 |
15 - 80 |
15 - 80 | |
атмосферное давление, кПа |
84-106 |
84-106 |
84-106 |
84-106 |
84-106 |
84-106 | |
(мм.рт.ст.) |
(630-800) |
(630-800) |
(630-800) |
(630-800) |
(630-800) |
(630-800) | |
9 |
Пределы допускаемой дополнительной относительной погрешности измерения отношения сопротивления на каждый 1 °С, вызванной |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
отклонениями температуры от нормальных условий применения до рабочих во всем диапазоне сопротивления, мкОм/Ом | |||||||
10 |
Источник питания |
от 100 до 240 В |
от 100 до 240 В |
от 100 до 240 В |
от 100 до 240 В |
от 100 до 240 В |
от 100 до 240 В |
50/60 Гц |
50/60 Гц |
50/60 Гц |
50/60 Гц |
50/60 Гц |
50/60 Гц | ||
11 |
Время реверсирования тока, с |
от 4 до 1637 |
от 4 до 1637 |
от 4 до 1637 |
от 4 до 1637 |
от 4 до 1637 |
от 4 до 1637 |
12 |
Габаритные размеры, (высота х ширина х толщина), мм, не более |
441x525x230 |
441x525x230 |
441x525x230 |
441x525x230 |
441x525x230 |
441x525x230 |
13 |
Масса, кг, не более |
27 |
27 |
27 |
27 |
27 |
27 |
14 |
Средний срок службы, лет |
10 |
10 |
10 |
10 |
10 |
10 |
где: Rs - эталонный резистор, Rx - измеряемый (неизвестный) резистор.
