Номер по Госреестру СИ: 64957-16
64957-16 Установки контрольно-измерительные для испытаний изоляции
(T22/1, T99/1, HV Test Set 50, HV Test Set 80, HV Test Set 110)
Назначение средства измерений:
Установки контрольно-измерительные для испытаний изоляции T22/1, T99/1, HV Test Set 50, HV Test Set 80, HV Test Set 110 (далее - установки) предназначены для воспроизведения высокого напряжения переменного и постоянного тока, при испытаниях и диагностировании изоляции силовых кабелей и твердых диэлектриков.
Внешний вид.
Установки контрольно-измерительные для испытаний изоляции
Рисунок № 1
Внешний вид.
Установки контрольно-измерительные для испытаний изоляции
Рисунок № 2
Внешний вид.
Установки контрольно-измерительные для испытаний изоляции
Рисунок № 3
Внешний вид.
Установки контрольно-измерительные для испытаний изоляции
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 07.09.2026
Номер записи - 156273
ID в реестре СИ - 378673
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. T99/1, T99/1, T22/1, T99/1, HV Test Set 50, HV Test Set 80, HV Test Set 110, T22/1, HV Test Set 50, HV Test Set 110,
Производитель
Изготовитель - Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 1
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 656 дн.
Приказы РСТ, где упоминается данный тип СИ
№1265 от 2016.09.07 Об утверждении типов средств измерений
№1403 от 2021.07.21 О внесении изменений в сведения в части продления сроков действия средств измерений
Наличие аналогов СИ: Установки контрольно-измерительные для испытаний изоляции (T22/1, T99/1, HV Test Set 50, HV Test Set 80, HV Test Set 110)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
64957-16 Установки контрольно-измерительные для испытаний изоляции (T22/1, T99/1, HV Test Set 50, HV Test Set 80, HV Test Set 110) Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH" (ГЕРМАНИЯ ) |
78504-20 Установки высоковольтные испытательные пробойные (ПрофКиП УПУ-1, УПУ-5, УПУ-6, УПУ-10, УПУ-15, УПУ-21, УПУ-22, УПУ-24, УПУ-200, УПУ-300, УПУ-500) ООО "ПРОФКИП" (РОССИЯ Московская область, г. Мытищи) |
Все средства измерений ООО "ПРОФКИП"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64957-16 07.09.2026 |
Установки контрольно-измерительные для испытаний изоляции, T22/1, T99/1, HV Test Set 50, HV Test Set 80, HV Test Set 110 Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
77563-20 19.02.2025 |
Системы диагностики и испытаний кабелей среднего напряжения, MV DAC-30 Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
77562-20 19.02.2025 |
Системы диагностики и испытаний кабелей, TDM Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78112-20 27.04.2025 |
Системы испытаний и поиска повреждений кабелей, Surgeflex, Centrix Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78898-20 07.08.2025 |
Измерители импеданса, NIM Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Кто поверяет Установки высоковольтные испытательные пробойные (ПрофКиП УПУ-1, УПУ-5, УПУ-6, УПУ-10, УПУ-15, УПУ-21, УПУ-22, УПУ-24, УПУ-200, УПУ-300, УПУ-500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Установки высоковольтные испытательные пробойные (ПрофКиП УПУ-1, УПУ-5, УПУ-6, УПУ-10, УПУ-15, УПУ-21, УПУ-22, УПУ-24, УПУ-200, УПУ-300, УПУ-500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится методом наклейки на лицевую панель корпуса блока управления и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установкам контрольноизмерительным для испытаний изоляции T22/1, T99/1, HV Test Set 50, HV Test Set 80, HV Test Set 110
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
Поверка
Поверкаосуществляется по документу МП 64957-16 «Установки контрольно-измерительные для испытаний изоляции T22/1, T99/1, HV Test Set 50, HV Test Set 80, HV Test Set 110. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.06.2016 г.
Основные средства поверки: делитель напряжения ДН-100э (рег. № 54883-13); измеритель постоянных и переменных напряжений ИПН-2э (рег. № 26301-14); вольтметр универсальный цифровой GDM-78255A (рег. № 38428-08).
Знак поверки наносится на лицевую панель корпуса блока управления.
Изготовитель
Фирма «Seba Dynatronic Mess- und Ortungstechnik GmbH», Германия
Адрес: Dr.-Herbert-Iann-Str. 6, D-96148 Baunach, Germany
Телефон/Факс: +49 (0)9544-680 / +49 (0)9544-2273
E-Mail: sales@sebakmt.com
Web-сайт: http://www.sebakmt.com
Заявитель
ООО ««Меггер», г. Москва
Адрес: 119048, г. Москва, ул. Усачева, д. 35, стр. 1
Телефон/Факс: +7 (495) 234-91-61
Web-сайт: http://rusmegger.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия установок основан на преобразовании напряжения питания в высокое напряжение переменного тока с помощью высоковольтного трансформатора, выпрямлении этого напряжения с помощью выпрямителя. Ток утечки изоляции измеряется косвенным методом путем измерения падения напряжения на резисторе с известным сопротивлением.
Установки выпускаются в виде ряда модификаций: T22/1, T99/1, HV Test Set 50, HV Test Set 80, HV Test Set 110, отличающихся видом и диапазоном выходного напряжения, диапазоном измерения тока утечки, габаритами, массой.
Основные узлы установок: блок управления, блок высоковольтный.
Блок управления с помощью соединительного кабеля соединяется с блоком высоковольтным. Конструктивно блок управления выполнен в корпусе настольного исполнения.
Высоковольтные блоки установок имеют различную конструкцию (размеры), в зависимости от выходного напряжения установки. Высоковольтный блок установки T22/1 представляет собой высоковольтный трансформатор с элегазовой изоляцией. Установки T99/1 высоковольтного блока не имеют. Высоковольтные блоки установок HV Test Set представляют собой высоковольтные трансформаторы с масляной изоляцией.
Установки Т22/1 могут поставляться в базовом и расширенном исполнении. В базовом исполнении установки воспроизводят напряжение переменного тока. В расширенном исполнении установки могут комплектоваться дополнительным высоковольтным блоком (трансформатором), который позволяет удвоить выходное напряжение и дополнительным выпрямителем, который позволяет установкам воспроизводить напряжение постоянного тока.
Установки Т99/1 конструктивно выполнены в виде моноблока настольного исполнения и воспроизводят напряжение постоянного тока отрицательной полярности. Также установки имеют встроенный таймер в диапазоне до 60 минут. Установки имеют комбинированное питание: от сети переменного тока 230 В и от внешней аккумуляторной батареи 12 В.
Установки HV Test Set 50, HV Test Set 80, HV Test Set 110 воспроизводят напряжение постоянного тока отрицательной полярности и отличаются только выходным напряжением и габаритами высоковольтного блока.
Установки снабжены защитой от перегрузок и разрядным устройством.
Внешний вид установок приведен на рисунках 1 - 4.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпусов блоков пломбируются.
Установки относятся к ремонтируемым и восстанавливаемым изделиям.

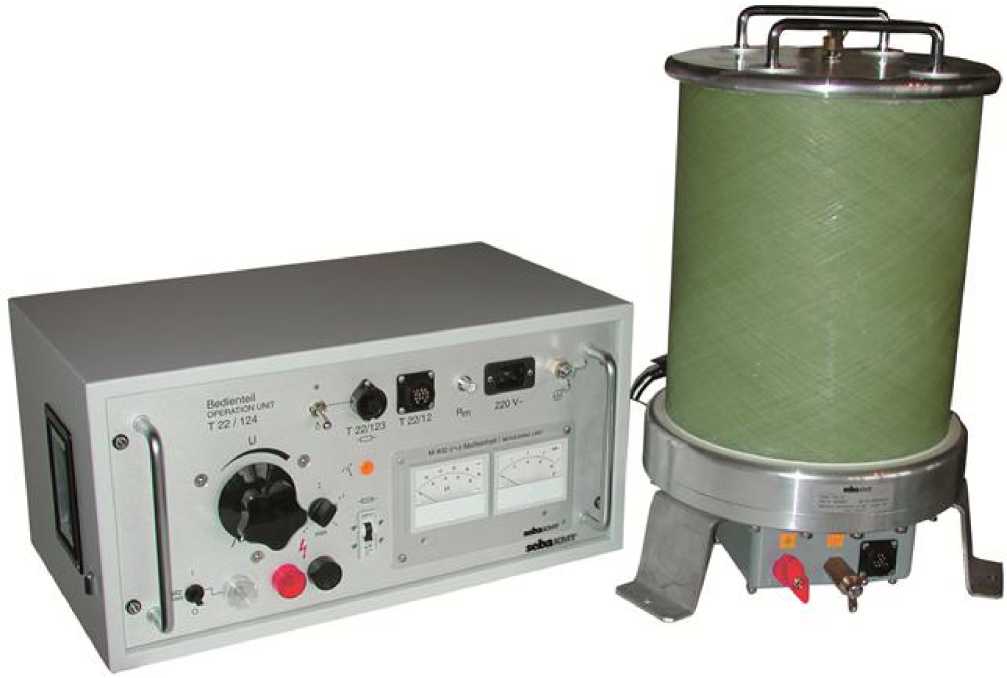

Рисунок 1 - Установки T22/1

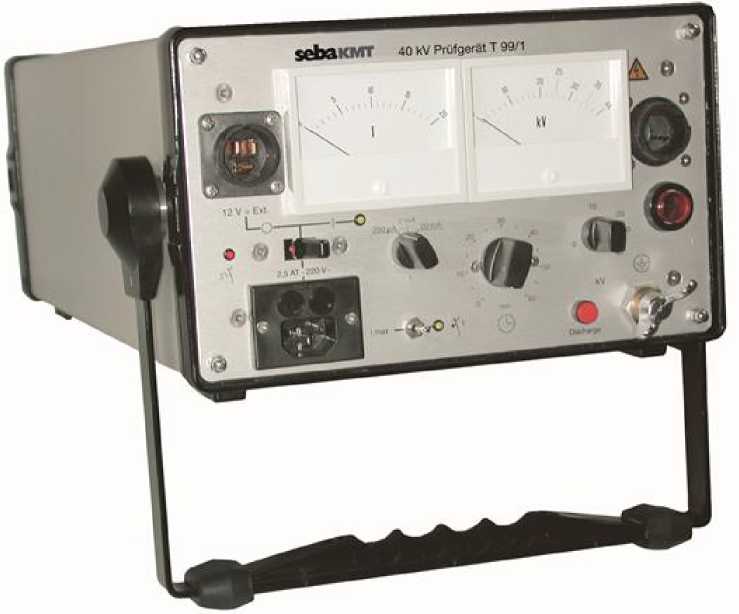

Рисунок 2 - Установки T99/1

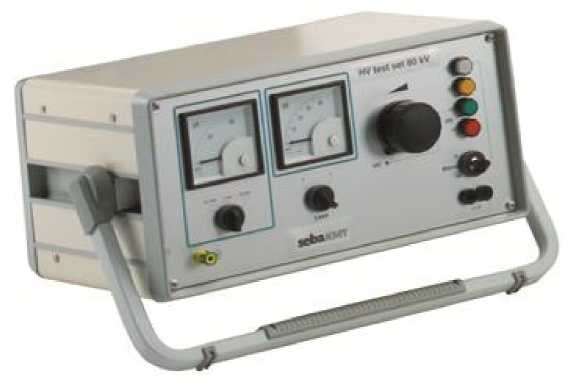

Рисунок 3 - Блок управления установок HV Test Set 50, HV Test Set 80, HV Test Set 110

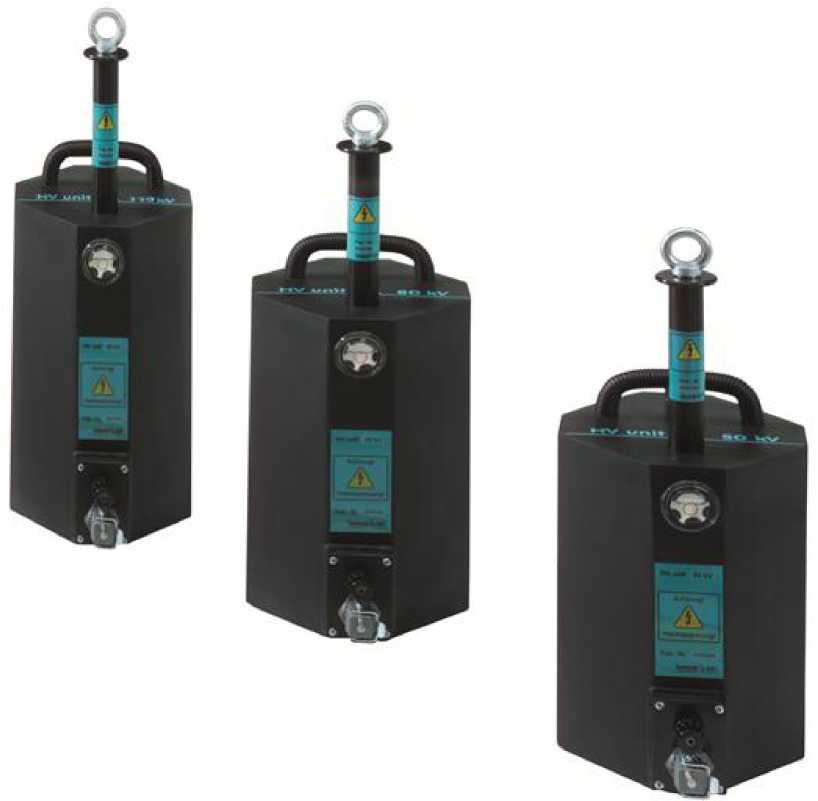

Рисунок 4 - Блоки высоковольтные установок HV Test Set 50, HV Test Set 80, HV Test Set 110
Лист №4 Всего листов 7
Таблица 2 -
|
Наименование |
Количество |
Примечание |
|
Установка контрольно-измерительная для испытаний изоляции |
1 шт. |
Модификация по заказу |
|
Комплект кабелей: кабель питания кабель высоковольтный кабель межблочный соединительный кабель для внешней батареи кабель заземления |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
Кроме T99/1 Только для T99/1 Для HV Test Set - 2 шт. |
|
Штанга заземления |
1 шт. |
Только для HV Test Set |
|
Штанга разрядная |
1 шт. |
Только для HV Test Set |
|
Сумка для принадлежностей |
1 шт. | |
|
Транспортировочный кейс |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значение для модификаций | ||||||
|
T22/1 |
T99/1 |
HV Test Set 50 |
HV Test Set 80 |
HV Test Set 110 | |||
|
Диапазон воспроизведения - напряжения переменного тока (среднеквадратическое значение), кВ |
от 0 до 75 1) |
нет | |||||
|
- напряжения постоянного тока, кВ |
от 0 до 80 2) |
от 0 до 40 |
от 0 до 50 |
от 0 до 80 |
от 0 до 110 | ||
|
Частота выходного напряжения, Гц |
50 |
- |
- | ||||
|
Пределы допускаемой приведенной 3) погрешности | |||||||
|
воспроизведения напряжения постоянного и переменного |
±3 |
±5 | |||||
|
тока, % | |||||||
|
Диапазон измерений - силы переменного тока (среднеквадратическое значение), мА |
от 0 до 60 | ||||||
|
- силы постоянного тока, мА |
от 0 до 20 |
от 0 до 20 |
от 0 до 10 | ||||
|
Пределы допускаемой приведенной 3) погрешности |
±3 |
±5 | |||||
|
измерения силы постоянного и переменного тока, мА | |||||||
|
Параметры электрического питания - напряжение переменного тока, В |
230±23 |
230±23 |
230±23 | ||||
|
- частота переменного тока, Гц |
50/60 |
50/60 |
50/60 | ||||
|
- напряжение постоянного тока от внешней аккумуляторной батареи, В |
12 | ||||||
|
Габаритные размеры, мм, (длинахширинахвысота) либо (диаметрхвысота) - блок управления; |
551x255x380 |
260x160x400 |
400x335x200 |
400x335x200 |
400x335x200 | ||
|
- блок высоковольтный |
420x560 |
нет |
214x460x236 |
214x560x236 |
214x670x236 | ||
|
Масса, кг - блок управления; |
19 |
15 |
13,5 |
13,5 |
13,5 | ||
|
- блок высоковольтный |
29 |
- |
17 |
18,5 |
20 | ||
|
Нормальные условия применения: - температура окружающего воздуха, °С |
20±5 | ||||||
|
- относительная влажность воздуха, % |
от 30 до 80 | ||||||
|
- атмосферное давление, кПа |
от 84 до 106 | ||||||
|
Наименование характеристики |
Значение для модификаций | ||||
|
T22/1 |
T99/1 |
HV Test Set 50 |
HV Test Set 80 |
HV Test Set 110 | |
|
Рабочие условия применения:
|
от минус 20 до плюс 40 до 93 при 30 °С от 84 до 106,7 |
от минус 25 до плюс 55 до 93 при 30 °С от 84 до 106,7 | |||
Примечание: 1) - до 150 кВ при использовании второго высоковольтного блока (опция);
-
2) - при использовании дополнительного выпрямителя (опция);
-
3) - за нормирующее значение принимается верхний предел диапазона воспроизведения/измерений.
