Сведения о средстве измерений: 77563-20 Системы диагностики и испытаний кабелей среднего напряжения

Номер по Госреестру СИ: 77563-20
77563-20 Системы диагностики и испытаний кабелей среднего напряжения
(MV DAC-30)

Назначение средства измерений:
Системы диагностики и испытаний кабелей среднего напряжения MV DAC-30 (далее по тексту - системы) предназначены для воспроизведения высокого напряжения постоянного тока, измерений характеристик частичных разрядов.

сертификация программного обеспечения
Внешний вид. Системы диагностики и испытаний кабелей среднего напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы диагностики и испытаний кабелей среднего напряжения
Рисунок № 1
Внешний вид. Системы диагностики и испытаний кабелей среднего напряжения, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы диагностики и испытаний кабелей среднего напряжения
Рисунок № 2

Общие сведения

Дата публикации - 01.04.2020
Срок свидетельства - 19.02.2025
Номер записи - 176433
ID в реестре СИ - 1140783
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.

Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).

В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.

Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.

Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№352 от 2020.02.19 Об утверждении типов средств измерений 68

Наличие аналогов СИ: Системы диагностики и испытаний кабелей среднего напряжения (MV DAC-30)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
64957-16
07.09.2026
Установки контрольно-измерительные для испытаний изоляции, T22/1, T99/1, HV Test Set 50, HV Test Set 80, HV Test Set 110
Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
77563-20
19.02.2025
Системы диагностики и испытаний кабелей среднего напряжения, MV DAC-30
Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
77562-20
19.02.2025
Системы диагностики и испытаний кабелей, TDM
Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
78112-20
27.04.2025
Системы испытаний и поиска повреждений кабелей, Surgeflex, Centrix
Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
78898-20
07.08.2025
Измерители импеданса, NIM
Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Системы диагностики и испытаний кабелей среднего напряжения (MV DAC-30)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТОВСКИЙ ЦСМ"
(RA.RU.311306)
РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1

    Стоимость поверки Системы диагностики и испытаний кабелей среднего напряжения (MV DAC-30)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Системы функционируют под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики систем нормированы с учетом влияния ПО. Встроенное ПО заносится в защищенную от записи память микропроцессора измерителей предприятием-изготовителем и недоступно для потребителя.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    fw

    Номер версии (идентификационный номер ПО)

    Не ниже 15

    Цифровой идентификатор аппаратного ПО

    -

    Модуль высоковольтный

    Лист № 3 Всего листов 5

    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к системам диагностики и испытаний кабелей среднего напряжения MV DAC-30

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

    ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

    ГОСТ Р 55191-2012 Методы испытаний высоким напряжением. Измерения частичных разрядов

    ГОСТ 20074-83 Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов

    Поверка

    Поверка

    осуществляется по документу МП 206.1-145-2019 «Системы диагностики и испытаний кабелей среднего напряжения MV DAC-30. Методика поверки», утвержденному ФГУП «ВНИИМС» 22.08.2019 г.

    Основные средства поверки:

    • -  делитель напряжения ДН-50э (регистрационный  номер в Федеральном

    информационном фонде № 54883-13);

    • -  вольтметр универсальный В7-78/1  (регистрационный номер в Федеральном

    информационном фонде № 52147-12);

    • - осциллограф цифровой запоминающий WaveJet 352 (регистрационный номер в Федеральном информационном фонде № 32488-06).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на лицевую панель модуля управления и (или) свидетельство о поверке.


    Изготовитель


    Фирма «Seba Dynatronic Mess- und Ortungstechnik GmbH», Германия Адрес: Dr.-Herbert-Iann Str. 6, D-96148, Baunach, Germany
    Телефон (факс): +49 (0) 9544 680 (+49 (0) 9544 2273)
    Web-сайт: http://www.megger.com
    E-mail: team.international@megger.com
    Филиал завода-изготовителя:
    «Hagenuk KMT Kabelmesstechnik GmbH», Германия
    Адрес: Roderaue 41, D-01471, Radeburg, Germany Телефон (факс): +49 (0) 35208 84 211 (+49 (0) 35208 84 211)

    Заявитель

    Общество с ограниченной ответственностью «Меггер» (ООО «Меггер») Адрес: 119048, г. Москва, ул. Усачева, д. 35, стр. 1
    Телефон (факс): +7 (495) 234-91-61 (+7 (495) 234-91-61)
    Web-сайт: http://www.rusmegger.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Принцип действия систем основан на преобразовании напряжения питания в высокое напряжение постоянного тока.

    Испытуемый кабель заряжается от систем до необходимого уровня напряжения. Затем выходное напряжение систем отключается и испытуемый кабель оказывается заключенным в замкнутый колебательный контур, образованный емкостью кабеля и индуктивностью систем, в котором возникает затухающее напряжение переменного тока (DAC). Частота затухающего переменного напряжения зависит от емкости нагрузки и находится в пределах от 20 до 500 Гц. Характеристики частичных разрядов, возникающие в изоляции кабеля при приложении высокого напряжения, измеряются встроенным детектором частичных разрядов систем. Локализация мест возникновения частичных разрядов осуществляется с помощью рефлектометрического метода.

    Основная область применения систем: испытание кабелей и других компонентов кабельной сети повышенным напряжением, определение дефектов изоляции в силовых кабелях и других изолированных цепях, имеющих значительную электрическую емкость изоляции. Системы предназначены для работы в полевых условиях.

    Системы могут работать как в ручном, так и в автоматическом режимах работы.

    Процесс формирования выходного напряжения, ход испытаний и вывод информации полностью автоматизирован и производится с внешнего ПК. Управление системами осуществляется оператором с помощью внешнего ПК с установленным специальным программным обеспечением.

    Результаты измерений сохраняются на внешнем персональном компьютере через интерфейс связи Ethernet.

    Основные узлы систем: высоковольтный трансформатор, ограничительный и разрядный резисторы, тиристорный переключатель, дроссель, делитель, конденсатор связи, блок обработки сигналов, детектор частичных разрядов, микропроцессор, устройство управления, схема интерфейсов, блок питания, внешний ПК.

    Узлы систем размещены в модуле управления и модуле высоковольтном, размещенных один над другим. Внешний ПК (ноутбук) размещается отдельно. Корпуса модулей выполнены из металла.

    На верхней панели модуля управления расположены органы управления и индикации. На боковых панелях - высоковольтный выход, разъем сети питания, сетевой разъем LAN, клеммы заземления, разъем для подключения внешнего устройства безопасности. По бокам корпуса размещены ручки для переноски.

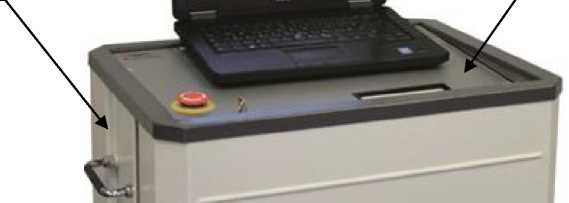

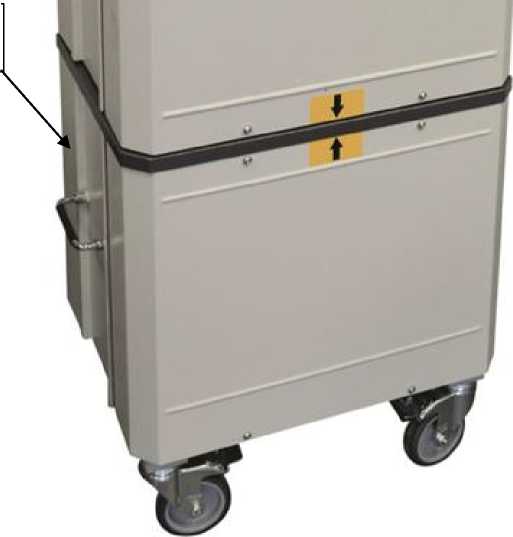

    Общий вид систем представлен на рисунке 1.

    Пломбирование систем диагностики и испытаний кабелей среднего напряжения MV DAC-30 не предусмотрено.

    Внешний вид. Системы диагностики и испытаний кабелей среднего напряжения (MV DAC-30), http://oei-analitika.ru

    Модуль управления

    1

    | 1 _ _

    Место нанесения

    знака поверки

    Внешний вид. Системы диагностики и испытаний кабелей среднего напряжения (MV DAC-30), http://oei-analitika.ru

    Рисунок 1 - Общий вид систем MV DAC-30


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Система диагностики и испытаний кабелей среднего напряжения MV DAC-30

    -

    1 шт.

    Ноутбук с сумкой для переноски

    -

    1 шт.

    Калибратор кажущегося заряда CAL1

    -

    1 шт.

    Продолжение таблицы 4

    Наименование

    Обозначение

    Количество

    Соединительные кабели

    -

    1 к-т

    Кабель высоковольтный 5 м

    -

    1 шт. ’

    Кабель высоковольтный 10 м

    -

    1         I)

    1 шт. ’

    Кабель высоковольтный 15 м

    -

    1 1)

    1 шт. ’

    Жесткий кейс для модуля управления

    -

    1 1)

    1 шт. ’

    Жесткий кейс для модуля высоковольтного

    -

    1 1)

    1 шт. ’

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    МП 206.1-145-2019

    1 экз.

    Примечание - 1) опция


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон воспроизведения напряжения постоянного тока, кВ 1)

    от 3 до 30

    Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, %

    ±1

    Диапазон   частот   затухающего   напряжения

    переменного тока, Гц

    от 20 до 500

    Диапазон измерений кажущегося заряда, нКл

    от 0,002 до 100 2)

    Пределы допускаемой относительной погрешности измерений кажущегося заряда, %

    ±10

    Номинальные     значения     воспроизводимого

    кажущегося заряда калибратора CAL1, нКл

    0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 50; 100

    Пределы допускаемой относительной погрешности воспроизведения кажущегося заряда калибратора CAL1, %

    ±3

    Примечания

    • 1) положительной и отрицательной полярности;

    • 2) в диапазоне от 0,002 до 0,1 нКл погрешность не нормируется

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    - напряжение переменного тока, В

    110/230

    - частота переменного тока, Гц

    50/60

    Габаритные размеры, мм, (длинахширинахвысота):

    - модуль управления

    560х420х500

    - модуль высоковольтный

    560x420x500

    Масса, кг:

    - модуль управления

    25

    - модуль высоковольтный

    30

    Рабочие условия измерений:

    - температура окружающего воздуха, °С

    от -20 до +55

    - относительная влажность воздуха, %

    90

    Средний срок службы, лет

    10


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
