Номер по Госреестру СИ: 64806-16
64806-16 Преобразователи напряжения постоянного и переменного тока
(MSV)
Назначение средства измерений:
Преобразователи напряжения постоянного и переменного тока MSV предназначены для масштабного преобразования напряжения постоянного и переменного тока в силу тока, пропорциональную мгновенному значению входного напряжения.
Внешний вид.
Преобразователи напряжения постоянного и переменного тока
Рисунок № 1
Внешний вид.
Преобразователи напряжения постоянного и переменного тока
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям напряжения постоянного и переменного тока MSV
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
Поверка
Поверкаосуществляется по документу МП 64806-16 «Преобразователи напряжения постоянного и переменного тока MSV. Методика поверки», утвержденному ФГУП «ВНИИМС» в 8 июня 2016 г.
Перечень основных средств поверки:
1 Универсальный калибратор Fluke 9100 (3.1.ZZM.0195.2013);
-
2 Вольтметр универсальный цифровой GDM-78255 А ( Госреестр № 38428-08);
-
3 Трансформатор напряжения измерительный эталонный NVRD 40 (Госреестр № 32397-12);
-
4 Делитель напряжения постоянного тока ДН-400 (3.1.ZZM.0044.201).
Знак поверки наносится в виде наклейки со штрих-кодом на корпус устройства и на свидетельство о поверке в виде оттиска клейма поверителя.
Изготовитель
Фирма «Mors Smitt B.V.», Нидерланды
Адрес: Vrieslantlaan 6, Utrecht, Netherland
Tel. +31-30-44 2883013
Fax +31-30-44 2898816
Web-сайт: www.morssmitt.com
Заявитель
Общество с ограниченной ответственностью «Сигнум» (ООО «Сигнум»), г. Москва ИНН 7717659872
Юридический адрес: 129347, г. Москва, ул. Ротерта д.2, помещение 1, комната 3, этаж 1
Почтовый адрес: РФ, 129164 г. Москва ул. Маломосковская д.21 к.2 оф.7
Телефон (факс): +7 (926) 471-68-97
Web-сайт: ooosignum.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия преобразователей напряжения постоянного и переменного тока MSV (далее по тексту преобразователи) основан на компенсации магнитного поля в следящей системе.
Преобразователи состоят из изоляционного корпуса в котором находятся замкнутый магнитопровод с двумя обмотками и датчиком Холла в его зазоре, электронная схема обработки сигнала на печатной плате и токозадающий резистор, определяющий диапазон преобразования напряжения.
Преобразователи выпускаются в следующих модификациях MSV100 и MSV200, которые отличаются диапазонами преобразования, габаритами и массой.
Схема заказа преобразователей:
MSVxOO -х-х-х-х - х - х
-
1 2 3 4 5 6 7
Где:
-
1 Модификация преобразователя MSV100 или MSV200;
-
2 Номинальное значение напряжения (UH0M) переменного тока промышленной частоты;
-
3 D - клеммы для подключения с резьбой M5; B - быстро соединяемый зажим; I - соединительный штыревой разъем;
-
4 Электрическая прочность: 2 - 6 кВ; 5 - 8 кВ; 3 - 10 кВ; 4 - 12 кВ;
-
5 Погрешность коэффициента масштабного преобразования: 1 - 1,0 %; 3 - 0,7 %;
-
6 Диапазон рабочих температур: 1 - от минус 40 oC до +70 oC; 2 - от минус 50 oC до +85 oC;
-
7 Экран ЭМП: N - без экрана ЭМП; Y - с экраном ЭМП.
Общий вид преобразователей представлен на рисунке 1.
Для предотвращения несанкционированного доступа к внутренним частям преобразователей предусмотрена пломбировка одного из винтов в верхней части корпуса.
Знак поверки наносится на лицевую сторону, под названием модели.
А

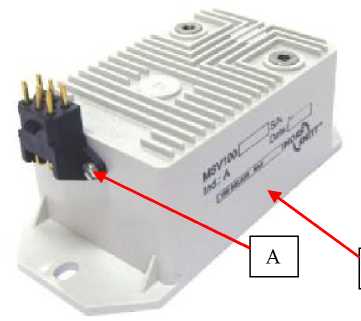

MSV100
А

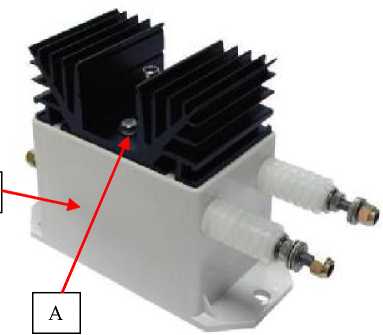

MSV200
Рисунок 1 - Общий вид преобразователей напряжения постоянного и переменного тока MSV Место пломбировки от несанкционированного доступа (A) и нанесения знака поверки ( Б)
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значения |
Номинальные значения (ином) напряжения переменного тока промышленной частоты / напряжения постоянного тока обеих полярностей для модификации MSV100, В |
950/1400 |
Номинальные значения напряжения (ином) переменного тока промышленной частоты / напряжения постоянного тока обеих полярностей для модификации MSV200, В |
1000/1500 2000/3000 3000/4500 4000/6000 5000/6000* |
Диапазон преобразования напряжения переменного тока промышленной частоты и напряжения постоянного тока обеих полярностей, В |
от 0,1-(ином) до 1,0-(ином) |
Номинальное значение силы вторичного тока при номинальном значении напряжении ином переменного тока промышленной частоты, мА |
50 |
Номинальные значения коэффициента масштабного преобразования в соответствии с номинальным значением напряжения переменного тока промышленной частоты (ином50Гц), В/мА
|
950/50 ином50Гц /50* |
Пределы допускаемой основной относительной погрешности коэффициента масштабного преобразования, % |
±0,7 или ±1,0* |
Пределы допускаемой дополнительной погрешности изменений коэффициента масштабного преобразования от изменения температуры окружающей среды в диапазоне рабочих температур на каждый градус, в долях от пределов допускаемой основной погрешности |
±0,0003 |
Наименование характеристики |
Значения |
Нормальные условия применения:
|
от +15 до +25 от 30 до 80 от 84 до 106 |
* Определяется при заказе в соответствии со схемой. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значения |
Параметры электрического питания: | |
- напряжение постоянного тока, В |
от ±(15±0,75) до ±(24±1,2) |
Потребляемая мощность, ВА, не более |
1 |
Габаритные размеры, мм, не более MSV100 | |
- высота |
49 |
- ширина |
62 |
- длина |
138 |
MSV200 | |
- высота |
103 |
- ширина |
62 |
- длина |
164 |
Масса, кг, не более | |
MSV100 |
0,5 |
MSV200 |
0,8 |
Условия эксплуатации: | |
- температура окружающей среды, оС |
от -40 до +70 или от -50 до +85* |
- относительная влажность, % |
90 |
-атмосферное давление, кПа |
от 84 до 106,7 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ не менее, ч, не менее |
25000 |
* Определяется при заказе в соответствии со схемой. |
