Номер по Госреестру СИ: 64741-16
64741-16 Источники питания
(AC6800)
Назначение средства измерений:
Источники питания серии AC6800 (далее - источники) предназначены для воспроизведения и измерения напряжения и силы постоянного и переменного тока.

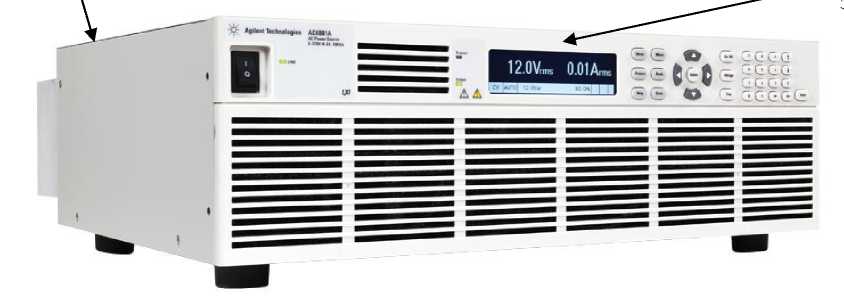

Внешний вид.
Источники питания
Рисунок № 1

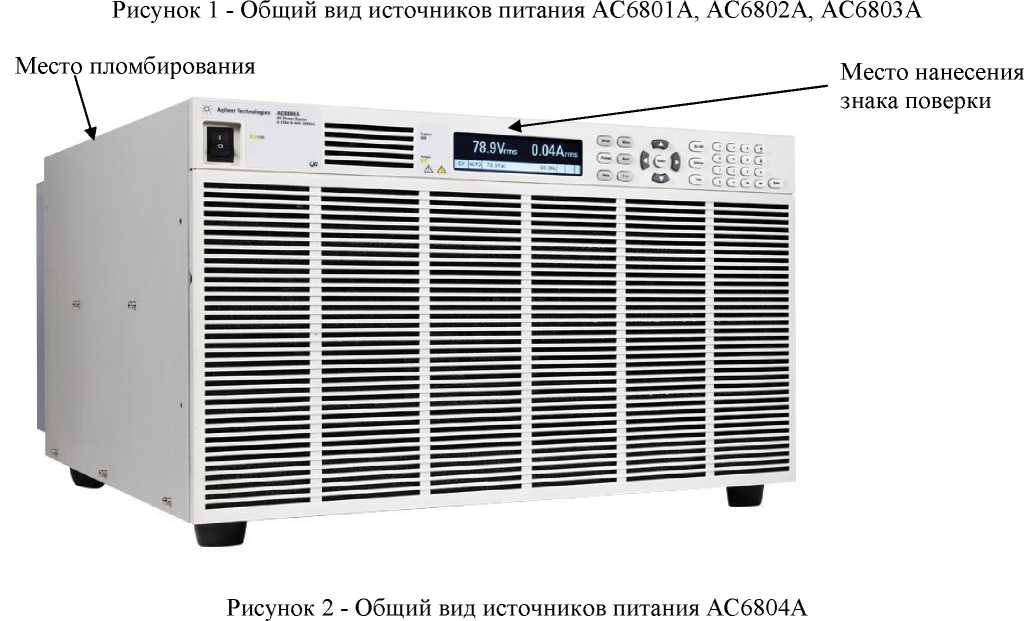

Внешний вид.
Источники питания
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 12.08.2021
Номер записи - 156039
ID в реестре СИ - 378439
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. AC6803B, АС6803А, AC6804B, AC6804A, AC6803A, AC6802B, AC6800,
Производитель
Изготовитель - Фирма "Keysight Technologies International Japan, Ltd."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 22
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений - 8
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 684 дн.
Приказы РСТ, где упоминается данный тип СИ
№1021 от 2019.04.29 О переоформлении свидетельства об утверждении типа средства измерений № 63145 "Источники питания серии AC6800" и внесении изменений в описание типа 104-10-10-13-690 от 09.04.2019
№1079 от 2016.08.12 Об утверждении типов средств измерений
Наличие аналогов СИ: Источники питания (AC6800)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Keysight Technologies International Japan, Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64741-16 12.08.2021 |
Источники питания, AC6800 Фирма "Keysight Technologies International Japan, Ltd." (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
68812-17 |
Установка контроля параметров транзисторных структур, Agilent 4082F Фирма "Keysight Technologies International Japan, Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.
Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.
Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.
Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.
Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.
Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Источники питания (AC6800)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| АО "ПРИСТ" (RA.RU.312058) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 | ||
| ООО "ЦМ" (RA.RU.310581) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "МИРУАР" (RA.RU.320061) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Источники питания (AC6800)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
1950 | 2975 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4000 | 2975 |
Программное обеспечение
Программное обеспечение (ПО) источников (микропрограмма) встроено в защищенную от записи память микропроцессора, что исключает возможность несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. ПО является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AC6800A Series Firmware |
|
Номер версии (идентификационный номер ПО) |
Не ниже A.01.01.0076 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к источникам питания серии AC6800-
1 ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения,
тока, сопротивления. Общие технические требования и методы испытаний.
-
2 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
-
3 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
4 ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств
измерений переменного электрического напряжения до 1000 В в диапазоне частот от Ы0-2 -2409 Гц.
-
5 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Ы0-16 до 30 А.
-
6 ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств
измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частот от 1-10-1 до Г106 Гц.
Поверка
Поверкаосуществляется по документу МП 64741-16 «Источники питания серии AC6800. Методика поверки», утвержденному ФГУП «ВНИИМС» в 25.04.2016 г.
Основные средства поверки: мультиметр 3458А (рег. № 25900-03); шунт токовый АКИП-7501 (рег. № 49121-12); нагрузка электронная АКИП-1320 (рег. № 40236-08).
Знак поверки наносится на переднюю панель корпуса прибора.
Изготовитель
Фирма «Keysight Technologies International Japan, Ltd.», Япония
Адрес: 9-1 Takakura-cho, Hachioji-shi, Tokyo, 192-8510, Japan
Заявитель
Общество с ограниченной ответственностью (ООО) «Кейсайт Текнолоджиз»
Адрес: 115054, г. Москва, Космодамианская наб., д. 52 стр. 3
Телефон/факс: +7 495 797 3900 / +7 495 797 3901
W eb-сайт: http://www.keysight.com/main/home.jspx?lc=rus&cc=RU
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
По принципу действия источники питания серии AC6800 основаны на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Источники представляют собой электронные устройства большой мощности, формирующие на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока, а также напряжение и силу переменного тока. Постоянное напряжение формируется с помощью ВЧ преобразователя. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш, расположенных на лицевой панели источников.
Все модификации источников имеют один выходной канал. Источники позволяют контролировать одновременно параметры выходного сигнала и состояние подключенной нагрузки, измеряя напряжение, силу тока, частоту, мощность, индицировать коэффициент мощности.
Источники могут функционировать в режимах стабилизации напряжения, стабилизации тока, локального управления, дистанционного управления с внешнего ПК через интерфейсы USB, LAN, GPIB (опция) или через аналоговый вход (опция).
Конструкция источников питания обеспечивает защиту от перегрузок, короткого замыкания на выходе и перегрева.
Регулировка выходных напряжения и силы тока осуществляется независимо.
Источники могут формировать различные формы выходного напряжения, переходные процессы с помощью опциональной платы аналогового ввода, моделируя таким образом различные условия электроснабжения.
Источники выпускаются в четырех модификациях: AC6801A, AC6802A, AC6803A, AC6804A, отличающихся между собой значениями выходных напряжения, тока, мощности габаритами, массой.
Конструктивно источники выполнены в виде моноблока в металлическом корпусе и могут размещаться как на столе, так и в стандартной промышленной приборной стойке.
На передней панели источников расположены: выключатель питания; светодиодные индикаторы состояния; точечно-матричный дисплей; функциональные клавиши; клавиши навигации; системные клавиши; цифровая клавиатура; вентиляционные отверстия.
На задней панели источников расположены: разъемы интерфейсов дистанционного управления и связи с ПК USB, LAN, GPIB (опция) либо аналоговый вход (опция); вентиляторы обдува; выходные клеммы; разъем сети питания.
Общий вид источников представлен на рисунках 1 и 2.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажным стикером.
Схема пломбирования от несанкционированного доступа и место нанесения знака поверки приведены на рисунках 1 и 2.
Место пломбирования
О
®sjc-e
- ё О
ё GGCG ti GGCQ
GtGG Е gggc-G
Место нанесения
знака поверки
Таблица 2 - Метрологические характеристики в режиме воспроизведения напряжения переменного тока
|
Модификация |
Частота переменного тока, Гц |
Диапазон воспроизведения выходного напряжения, В |
Диапазон выходного тока, А 1) |
Максимальная выходная мощность, В^А |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока, В |
Пределы допускаемой абсолютной погрешности установки частоты переменного тока, Гц |
Нестабильность выходного напряжения при изменении тока нагрузки, В |
|
AC6801A |
от 40 до 500 |
от 1 до 135 / от 2 до 270 |
5 / 2,5 |
500 |
В диапазоне от 13,5 до 135 В: ±0,003 •Uk. В диапазоне от 27 до 270 В: ±0,0025/Uk. |
±0,0002<F |
В диапазоне от 80 до 135 В: ±0,15 2), ±0,5 3) В диапазоне от 160 до 270 В: ±0,3 2), ±1 3) |
|
AC6802A |
10 / 5 |
1000 | |||||
|
AC6803A |
20 / 10 |
2000 | |||||
|
AC6804A |
40 / 20 |
4000 |
Примечание: F - частота выходного напряжения;
Uk. - конечное значение диапазона воспроизведения напряжения;
-
1) - в диапазоне выходного напряжения от 1 до 100 В и от 2 до 200 В.
-
2) - в диапазоне частот от 40 до 100 Гц;
-
3) - в диапазоне частот свыше 100 Гц.
Таблица 3 - Метрологические характеристики в режиме воспроизведения напряжения постоянного тока
|
Модификация |
Диапазон воспроизведения выходного напряжения, В |
Диапазон выходного тока, А 1) |
Максимальная выходная мощность, В^А |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В |
|
AC6801A |
от 1,4 до 190 / от 2,8 до 380 |
4 / 2 |
400 |
В диапазоне от 19 до 190 В: ±0,003 •Uk. В диапазоне от 38 до 380 В: ±0,0025 •Uk. |
|
AC6802A |
8 / 4 |
800 | ||
|
AC6803A |
16 / 8 |
1600 | ||
|
AC6804A |
32 / 16 |
3200 |
Примечание: 1) - в диапазоне выходного напряжения от 1,4 до 100 В и от 2,8 до 200 В.
|
Модификация |
Диапазон измерения выходного напряжения, В |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В |
|
AC6801A, |
от 13,5 до 135 |
±(0,005/U + 0,3) 1) |
|
AC6802A, |
±(0,007/U + 0,9) 2) | |
|
AC6803A, |
от 27 до 270 |
±(0,005/U + 0,6) 1) |
|
AC6804A |
±(0,007/U + 1,8) 2) |
Примечание: U - измеренное значение напряжения;
-
1) - в диапазоне частот от 45 до 65 Гц;
-
2) - в диапазоне частот от 40 до 45 и от 65 до 500 Гц.
Таблица 5 - Метрологические характеристики в режиме измерения напряжения постоянного тока
|
Модификация |
Диапазон измерения выходного напряжения, В |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
|
AC6801A, AC6802A, AC6803A, AC6804A |
от 19 до 190 |
±(0,005^U + 0,3) |
|
от 38 до 380 |
±(0,005^U + 0,6) |
Примечание: U - измеренное значение напряжения.
Таблица 6 - Метрологические характеристики в режиме измерения силы переменного тока
|
Модификация |
Диапазон измерения выходного тока, А |
Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А |
|
AC6801A |
5 |
±(0,005-1 + 0,02) 1) |
|
±(0,007-1 + 0,04) 2) | ||
|
2,5 |
±(0,005-1 + 0,01) 1) | |
|
±(0,007-1 + 0,02) 2) |
|
Модификация |
Диапазон измерения выходного тока, А |
Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А |
|
AC6802A |
10 |
±(0,005-1 + 0,04) 1 |
|
±(0,007-1 + 0,08) 2) | ||
|
5 |
±(0,005-1 + 0,02) 1 | |
|
±(0,007-1 + 0,04) 2) | ||
|
AC6803A |
20 |
±(0,005-1 + 0,08) 1 |
|
±(0,007-1 + 0,16) 2) | ||
|
10 |
±(0,005-1 + 0,04) 1) | |
|
±(0,007-1 + 0,08) 2) | ||
|
AC6804A |
40 |
±(0,005-1 + 0,16) 1) |
|
±(0,007-1 + 0,32) 2) | ||
|
20 |
±(0,005-1 + 0,08) 1) | |
|
±(0,007-1 + 0,16) 2) |
Примечание: I - измеренное значение тока;
1) - в диапазоне частот от 45 до 65 Гц;
2) - в диапазоне частот от 40 до 45 и от 65 до 500 Гц.
Таблица 7 - Метрологические характеристики в режиме измерения силы постоянного тока
|
Модификация |
Диапазон измерения выходного тока, А |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А |
|
AC6801A |
4 |
±(0,005-1 + 0,02) |
|
2 |
±(0,005-1 + 0,01) | |
|
AC6802A |
8 |
±(0,005-1 + 0,04) |
|
4 |
±(0,005-1 + 0,02) | |
|
AC6803A |
16 |
±(0,005-1 + 0,08) |
|
8 |
±(0,005-1 + 0,04) | |
|
AC6804A |
32 |
±(0,005-1 + 0,16) |
|
16 |
±(0,005-1 + 0,08) |
Примечание: I - измеренное значение тока;
|
Модификация |
Частота переменного тока, Гц |
Диапазон измерения выходного напряжения, В |
Диапазон измерения выходного тока, А |
Пределы допускаемой абсолютной погрешности измерения мощности переменного тока, В^А |
|
AC6801A |
от 45 до 65 |
от 13,5 до 135 |
5 |
±(0,02-P + 0,5) |
|
от 27 до 270 |
2,5 | |||
|
AC6802A |
от 13,5 до 135 |
10 |
±(0,02-P + 1) | |
|
от 27 до 270 |
5 | |||
|
AC6803A |
от 13,5 до 135 |
20 |
±(0,02<P + 2) | |
|
от 27 до 270 |
10 | |||
|
AC6804A |
от 13,5 до 135 |
40 |
±(0,02<P + 4) | |
|
от 27 до 270 |
20 |
Примечание: P - измеренное значение мощности.
Таблица 9 - Метрологические характеристики в режиме измерения мощности постоянного тока
|
Модификация |
Диапазон измерения выходного напряжения, В |
Диапазон измерения выходного тока, А |
Пределы допускаемой абсолютной погрешности измерения мощности постоянного тока, Вт |
|
AC6801A |
от 19 до 190 |
4 |
±(0,02<P + 0,5 + 0,02-U) |
|
от 38 до 380 |
2 |
±(0,02<P + 0,5 + 0,01 •и) | |
|
AC6802A |
от 19 до 190 |
8 |
±(0,02<P + 1 + 0,04/U) |
|
от 38 до 380 |
4 |
±(0,02<P + 1 + 0,02/u) | |
|
AC6803A |
от 19 до 190 |
16 |
±(0,02<P + 2 + 0,08/u) |
|
от 38 до 380 |
8 |
±(0,02<P + 2 + 0,04/u) | |
|
AC6804A |
от 19 до 190 |
32 |
±(0,02<P + 4 + 0,16/u) |
|
от 38 до 380 |
16 |
±(0,02<P + 4 + 0,08/u) |
Примечание: P - измеренное значение мощности;
U - установленное выходное напряжение.
Таблица 10 - Технические характеристики
|
Характеристика |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 180 до 264 |
|
- частота переменного тока, Гц |
от 47 до 63 |
|
Температурный коэффициент, ррт/°С |
100 |
|
Габаритные размеры (длинахширинахвысота), мм - модификация AC6801A, AC6802A |
428х370х128 |
|
- модификация AC6803A |
428х581х128 |
|
- модификация AC6804A |
428x611x262 |
|
Масса, кг - модификация AC6801A |
8 |
|
- модификация AC6802A |
11 |
|
- модификация AC6803A |
15 |
|
- модификация AC6804A |
31 |
|
Нормальные условия применения: - температура окружающего воздуха, °С |
23±5 |
|
- относительная влажность воздуха, % |
до 80 |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от 0 до плюс 40 |
|
- относительная влажность воздуха, % |
до 80 |
