Номер по Госреестру СИ: 64712-16
64712-16 Дозаторы весовые автоматические дискретного действия
(Универсал М)
Назначение средства измерений:
Дозаторы весовые автоматические дискретного действия Универсал М (далее - дозаторы) предназначены для автоматического дозирования сухих сыпучих материалов и жидкостей.
Внешний вид.
Дозаторы весовые автоматические дискретного действия
Рисунок № 1
Внешний вид.
Дозаторы весовые автоматические дискретного действия
Рисунок № 2
Внешний вид.
Дозаторы весовые автоматические дискретного действия
Рисунок № 3
Внешний вид.
Дозаторы весовые автоматические дискретного действия
Рисунок № 4
Внешний вид.
Дозаторы весовые автоматические дискретного действия
Рисунок № 5
Внешний вид.
Дозаторы весовые автоматические дискретного действия
Рисунок № 6
Программное обеспечение
В дозаторах используется программное обеспечение:
1) встроенное в индикаторы весоизмерительные CI-200A, CI-5200A;
2) автономное.
Встроенное программные обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.
Идентификация встроенного программного обеспечения: после включения дозаторов на индикаторе весоизмерительном отображается версия программного обеспечения, после этого проходит тест индикации и дозаторы переходят в рабочий режим.
Автономное программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.
В разделе «О программе» указан номер версии (идентификационный номер) программного обеспечения.
К метрологические значимой части автономного программного обеспечения относится пользовательская программа «default.prg».
Идентификационные данные (признаки) программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значения | ||
CI-200A |
С1-5200А |
Автономное ПО | |
Идентификационное наименование программного обеспечения |
CI 200 series firmware |
CI 5000 series firmware |
Concept БСУ |
Номер версии (идентификационный номер) программного обеспечения1 |
1.20 |
1.0010 |
1.З.1.0. |
Цифровой идентификатор программного обеспечения |
- |
- |
- |
Примечание: 1 Номер версии программного обеспечения должен быть не ниже номера, указанного в таблице 1.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на разрушаемый при удалении металлический шильдик, закрепленный на корпусе весоизмерительного устройства, и на разрушаемую фирменную наклейку, закрепленную на корпусе устройства управления, фотохимическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации «Дозаторы весовые автоматические дискретного действия Универсал М. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозаторам весовым автоматическим дискретного действия Универсал М
1 ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний».
2 ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
-
3 ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Ме -тодика поверки».
-
4 ТУ 4274-003-966865727-2015 «Дозаторы весовые автоматические дискретного действия Универсал М. Технические условия».
Поверка
Поверкаосуществляется по ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки».
Основные средства поверки: весы неавтоматического действия с пределами допускаемой погрешности, обеспечивающей измерение испытательных доз с точностью, не превышающей 1/3 максимально допускаемого отклонения массы каждой дозы от среднего значения и максимально допускаемой погрешности заданного значения дозы поверяемых дозаторов.
Знак поверки наносится на корпус устройства управления.
Изготовитель
Общество с ограниченной ответственностью Группа компаний «КИП-Сервис» (ООО Группа компаний «КИП-Сервис»)
ИНН: 1660094127
Адрес: 420111, г. Казань, ул. Миславского д. 9
Телефон: +7 (843) 210-03-10
Адрес электронной почты: info@kip-group.com
Адрес в Интернет: www. kip-group.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет: http://www.vniim.ru
Адрес электронной почты: info@vniim.ru
Принцип действия дозаторов основан на преобразовании силы, создаваемой дозируемым материалом, в деформацию упругого элемента весоизмерительного датчика, на который нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается в аналогово-цифровой преобразователь. Преобразованный сигнал поступает в устройство управления или персональный компьютер для обработки и отображения результатов дозирования.
Конструктивно дозаторы состоят из питателя, весоизмерительного устройства, разгрузочной воронки, устройства управления. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики, грузопередающие устройства.
Грузоприемное устройство представляет собой бункер. Грузопередающие устройства (узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения нормальной работы дозаторов при деформации грузоприемного устройства, вызванной изменением температуры и (или) объектом взвешивания.
В дозаторах устанавливаются датчики весоизмерительные тензорезисторные SBA фирмы «CAS Corporation», Республика Корея (Госреестр № 56798-14).
Питатель предназначен для наполнения грузоприемного устройства материалом.
Грузоприемное устройство предназначено для определения массы материала, поступающего от питателя.
Разгрузочная воронка предназначена для выгрузки материала.
Устройство управления предназначено для управления дозатором. В качестве устройства управления в дозаторах применяются индикаторы весоизмерительные CI-200A, CI-5200A фирмы «CAS Corporation», Республика Корея (Госреестр № 50968-12) или персональный компьютер. Индикаторы весоизмерительные CI-200A, CI-5200A имеют интерфейсы RS-232, RS-485 для подключения дозаторов к персональному компьютеру, принтеру.
Дозаторы имеют обозначение:
Универсал М НП-И, где
Универсал М- обозначение типа дозаторов;
Н- максимальная нагрузка в килограммах;
П- число весоизмерительных датчиков в составе дозаторов:
А- 4 весоизмерительных датчика;
В- 1 весоизмерительный датчик;
С- 3 весоизмерительных датчика.
И- обозначение типа устройства управления:
-
1- индикатор весоизмерительный CI-200A;
-
2- индикатор весоизмерительный CI-5200A;
-
3- персональный компьютер.
Рисунок 1 - Внешний вид дозаторов весовых автоматических дискретного действия Универсал М
CI-200A
Рисунок 2 - Внешний вид применяемых устройств управления
CI-5200A
В дозаторах предусмотрены следующие устройства и функции:
- автоматическое устройство установки нуля;
- сохранение показаний при отключении питания;
- вывод показаний на печать;
-обмен данными с компьютером по интерфейсу.
В дозаторах предусмотрена защита от несанкционированного изменения установленных регулировок (установленных параметров и регулировки чувствительности (юстировки)) при помощи перемычки, расположенной внутри корпуса устройства управления. После поверки устройство управления пломбируется поверителем пломбой, закрывающей доступ внутрь корпуса устройства управления (Рисунок 2).

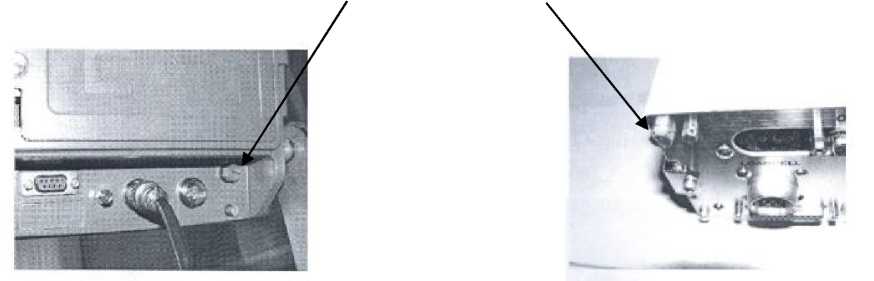

Место пломбировки и нанесения знака поверки
CI-200A CI-5200A
Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма
Маркировка дозаторов производится на разрушаемом при удалении металлическом шильдике, закрепленном на корпусе весоизмерительного устройства, и на разрушаемой фирменной наклейке, закрепленной на корпусе устройства управления.
На металлический шильдик, закрепленный на корпусе весоизмерительного устройства наносится следующая маркировка:
- полное наименование изготовителя ;
- год производства дозаторов.
- обозначение дозаторов;
- заводской номер дозаторов ;
- обозначение материала , подлежащего взвешиванию;
- предельные значения температуры;
- напряжение питания;
- частота питания;
- номинальная максимальная доза (Maxfill);
- номинальная минимальная доза (Minfill);
- максимальная производительность;
- класс точности по ГОСТ 8.610-2012 (X(x));
- номинальное значение класса точности Ref(x);
- цена деления шкалы (d);
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- знак утверждения типа.
На фирменной наклейке, закрепленной на корпусе устройства управления наносится следующая маркировка:
- полное наименование изготовителя ;
- год производства дозаторов.
- обозначение дозаторов;
- заводской номер дозаторов ;
- знак утверждения типа.
В комплект поставки входят:
-
1 Дозаторы весовые автоматические дискретного действия Универсал М
-
2 Руководство по эксплуатации.
Номинальное значение класса точности по ГОСТ 8.610-2012...........................Ref(2)
Обозначение дозаторов, максимальная нагрузка (Мах), минимальная нагрузка (Min), номинальная минимальная доза (Minfill), цена деления шкалы (d), число нагрузок на дозу, число бункеров для дозаторов приведены в таблице 2.
Таблица 2
Обозначе-ние дозаторов |
Мах, кг |
Min, кг |
Minfill, кг |
Цена деления шкалы (d), кг |
Среднее число нагрузок на дозу |
Максимальная производительность, нагрузок в минуту |
Число бункеров |
Универсал М 50В-И |
50 |
3,3 |
3,3 |
0,1 |
1 |
1 |
1 |
Универсал М 100В-И |
100 |
6,6 |
6,6 |
0,2 |
1 |
1 |
1 |
Универсал М 300В-И |
300 |
25,0 |
25,0 |
0,5 |
1 |
1 |
1 |
Универсал М 300С-И |
300 |
25,0 |
25,0 |
0,5 |
1 |
1 |
1 |
Универсал М 500С-И |
500 |
50,0 |
50,0 |
1,0 |
1 |
1 |
1 |
Универсал М 500А-И |
500 |
50,0 |
50,0 |
1,0 |
1 |
1 |
1 |
Универсал М 600С-И |
600 |
50,0 |
50,0 |
1,0 |
1 |
1 |
1 |
Универсал М 1000С-И |
1000 |
100,0 |
100,0 |
2,0 |
1 |
1 |
1 |
Универсал М 1000А-И |
1000 |
100,0 |
100,0 |
2,0 |
1 |
1 |
1 |
Универсал М 1200С-И |
1200 |
100,0 |
100,0 |
2,0 |
1 |
1 |
1 |
Универсал М 1600С-И |
1600 |
100,0 |
100,0 |
2,0 |
1 |
1 |
1 |
Универсал М 2000С-И |
2000 |
100,0 |
100,0 |
2,0 |
1 |
1 |
1 |
Универсал М 3000А-И |
3000 |
250,0 |
250,0 |
5,0 |
1 |
1 |
1 |
Универсал М 5000А-И |
5000 |
500,0 |
500,0 |
10,0 |
1 |
1 |
1 |
Универсал М 8000А-И |
8000 |
500,0 |
500,0 |
10,0 |
1 |
1 |
1 |
Обозначение дозаторов, значение массы дозы (F), максимально допустимое отклонение каждой дозы от среднего значения (MPD), максимально допускаемая погрешность заданного значения массы дозы (MPSE) для дозаторов приведены в таблице 3.
Таблица 3
Обозначение дозаторов |
Значение массы дозы (F), кг |
Максимально допустимое отклонение каждой дозы от среднего значения для класса Х(2)1 (MPD) |
Максимально допускаемая погрешность заданного значения массы дозы (MPSE) при первичной и переодической поверке и эксплуатации | |
При первичной и переодической поверке |
При эксплуатации | |||
3,3< F <10,0 |
2,4 % |
3,0 % |
0,75 % | |
Универсал М 50В-И |
10,0< F |
240 г |
300 г |
75 г |
<15,0 15,0< F |
1,6 % |
2 % |
0,5 % | |
3,3< F <10,0 |
2,4 % |
3,0 % |
0,75 % | |
Универсал М 100В-И |
10,0< F |
240 г |
300 г |
75 г |
<15,0 15,0< F |
1,6 % |
2 % |
0,5 % | |
Универсал М 300В-И |
15,0< F |
1,6 % |
2,0 % |
0,5 % |
Продолжение таблицы 3
Обозначение дозаторов |
Значение массы дозы (F), кг |
Максимально допустимое отклонение каждой дозы от среднего значения для класса Х(2)1 (MPD) |
Максимально допускаемая погрешность заданного значения массы дозы (MPSE) при первичной и переодической поверке и эксплуатации | |
При первичной и переодической поверке |
При эксплуатации | |||
Универсал М 300С-И |
15,0< F |
1,6 % |
2,0 % |
0,5 % |
Универсал М 500С-И |
15,0< F |
1,6 % |
2,0 % |
0,5 % |
Универсал М 500А-И |
15,0< F |
1,6 % |
2,0 % |
0,5 % |
Универсал М 600С-И |
15,0< F |
1,6 % |
2,0 % |
0,5 % |
Универсал М 1000С-И |
15,0< F |
1,6 % |
2,0 % |
0,5 % |
Универсал М 1000А-И |
15,0< F |
1,6 % |
2,0 % |
0,5 % |
Универсал М 1200С-И |
15,0< F |
1,6 % |
2,0 % |
0,5 % |
Универсал М 1600С-И |
15,0< F |
1,6 % |
2,0 % |
0,5 % |
Универсал М 2000С-И |
15,0< F |
1,6 % |
2,0 % |
0,5 % |
Универсал М 3000А-И |
15,0< F |
1,6 % |
2,0 % |
0,5 % |
Универсал М 5000А-И |
15,0< F |
1,6 % |
2,0 % |
0,5 % |
Универсал М 8000А-И |
15,0< F |
1,6 % |
2,0 % |
0,5 % |
Примечания:
1 Среднее значение массы всех доз определяются в диапазоне от 3,3 кг до 10 кг при 30 дозах, в диапазоне от 10 кг до 25 кг при 20 дозах, в диапазоне от 25 кг и выше при 10 дозах.
Диапазон регуляции устройств установления на нуль, не более..................4 % от Max
Диапазон регуляции устройства начального установления на нуль, не более....20 % от Max Условия эксплуатации дозаторов:
-
- диапазон температур, °С, (Tmin, Tmax) ..................... минус 10, + 40
-
- относительная влажность воздуха при температуре 35 °С, не более % ......................80
Обозначение дозаторов, число весоизмерительных датчиков, габаритные размеры и масса дозаторов приведены в таблице 4.
Таблица 4
Обозначение дозаторов |
Число весоизмерительных датчиков (N) |
Габаритные размеры дозатора, не более, мм |
Масса дозатора, кг не более | ||
Длина |
Ширина |
Высота | |||
Универсал М 50В-И |
1 |
500 |
500 |
1100 |
35 |
Универсал М 100В-И |
1 |
750 |
750 |
1200 |
75 |
Универсал М 300В-И |
1 |
850 |
850 |
1300 |
120 |
Универсал М 300С-И |
3 |
850 |
850 |
1300 |
125 |
Универсал М 500С-И |
3 |
950 |
950 |
1300 |
135 |
Универсал М 500А-И |
4 |
950 |
950 |
1300 |
150 |
Универсал М 600С-И |
3 |
1100 |
1100 |
1800 |
165 |
Универсал М 1000С-И |
3 |
1300 |
1300 |
1800 |
200 |
Универсал М 1000А-И |
4 |
1300 |
1300 |
1800 |
210 |
Универсал М 1200С-И |
3 |
1400 |
1350 |
2150 |
235 |
Продолжение таблицы 4
Обозначение дозаторов |
Число весоизмерительных датчиков (N) |
Габаритные размеры дозатора, не более, мм |
Масса дозатора, кг не более | ||
Длина |
Ширина |
Высота | |||
Универсал М 1600С-И |
3 |
1400 |
1400 |
2100 |
250 |
Универсал М 2000С-И |
3 |
1600 |
1500 |
2100 |
270 |
Универсал М 3000А-И |
4 |
12800 |
1700 |
2000 |
3000 |
Универсал М 5000А-И |
4 |
12800 |
1700 |
2000 |
3000 |
Универсал М 8000А-И |
4 |
1288 |
1700 |
2000 |
3000 |
Габаритные размеры и масса устройства управления приведены в таблице 5.
Таблица 5
Обозначение устройства управления |
Габаритные размеры устройства управления, не более, мм |
Масса устройства управления, кг, не более | ||
Длина |
Ширина |
Высота | ||
CI-200A |
139 |
206 |
92 |
1,3 |
CI-5200A |
192 |
199 |
96 |
2,4 |
Параметры электропитания дозаторов:
-
- напряжение питания, В............................................................от 187 до 242
Потребляемая мощность, В •А, не более
Вероятность безотказной работы за 2000 ч
