Номер по Госреестру СИ: 64600-16
64600-16 Манометры цифровые электроконтактные
(ЭКМ-2156)
Назначение средства измерений:
Манометры цифровые электроконтактные ЭКМ-2156 (далее - манометры) предназначены для измерения входного сигнала давления и разрежения, с цифровой и шкальной индикацией измеряемого параметра, с сигнализацией о выходе измеряемого параметра за пределы заданных значений, а также для преобразования измеряемого параметра в унифицированный выходной сигнал постоянного тока.
Внешний вид.
Манометры цифровые электроконтактные
Рисунок № 1
Внешний вид.
Манометры цифровые электроконтактные
Рисунок № 2
Внешний вид.
Манометры цифровые электроконтактные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.07.2021
Номер записи - 155889
ID в реестре СИ - 378289
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЭКМ-2156,
Производитель
Изготовитель - ЗАО "НПП "Автоматика"
Страна - РОССИЯ
Населенный пункт - г.Владимир
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Статистика
Кол-во поверок - 62
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2786 дн.
Приказы РСТ, где упоминается данный тип СИ
№1015 от 2016.07.13 Об утверждении типов средств измерений
Наличие аналогов СИ: Манометры цифровые электроконтактные (ЭКМ-2156)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "НПП "Автоматика"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17943-04 01.05.2009 |
Термопреобразователи с унифицированным выходным сигналом , ИТ-1 ЗАО "НПП "Автоматика" (РОССИЯ г.Владимир) |
2 года | |
|
17964-04 01.05.2009 |
Преобразователи давления, ПД-1 ЗАО "НПП "Автоматика" (РОССИЯ г.Владимир) |
1 год | |
|
29851-05 01.09.2010 |
Измерители гидростатического давления цифровые, УГЦ-1 ЗАО "НПП "Автоматика" (РОССИЯ г.Владимир) |
1 год | |
|
35021-07 24.08.2017 |
pH-метры промышленные, pH-41 ЗАО "НПП "Автоматика" (РОССИЯ г.Владимир) |
ОТ |
1 год |
|
36383-07 01.12.2012 |
Приборы контроля давления, 2100 ЗАО "НПП "Автоматика" (РОССИЯ г.Владимир) |
ОТ |
2 года |
|
43250-09 10.12.2019 |
Анализаторы растворенного кислорода, АРК-51 ЗАО "НПП "Автоматика" (РОССИЯ г.Владимир) |
ОТ |
1 год |
|
64600-16 13.07.2021 |
Манометры цифровые электроконтактные, ЭКМ-2156 ЗАО "НПП "Автоматика" (РОССИЯ г.Владимир) |
ОТ МП |
2 года |
|
43558-10 23.03.2020 |
Анализаторы жидкости кондуктометрические, АЖК-31 ЗАО "НПП "Автоматика" (РОССИЯ г.Владимир) |
1 год |
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Манометры цифровые электроконтактные (ЭКМ-2156)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (14) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Новосибирский ЦСМ» (RA.RU.311258) | РСТ | 59 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Манометры цифровые электроконтактные (ЭКМ-2156)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
239 | 1265 |
|
ФБУ Красноярский ЦСМ Красноярский край |
152 | 1265 |
|
ФБУ Бурятский ЦСМ Республика Бурятия |
257 | 1265 |
|
ФБУ Бурятский ЦСМ Республика Бурятия |
214 | 1265 |
|
ФБУ Томский ЦСМ Томская область |
5464 | 1265 |
Программное обеспечение
Программное обеспечение манометров является встроенным.
Внутреннее ПО состоит только из встроенной в микроконтроллеры манометра метрологически значимой части ПО. Программное обеспечение является не загружаемым и может быть изменено только на предприятии изготовителе.
Таблица 1
|
Идентификационные данные |
Значение | |
|
Аналоговый модуль |
Цифровой модуль | |
|
Идентификационное наименование ПО |
it-1c.hex |
ekm stm.hex |
|
Номер версии (идентификационный номер) ПО |
1.03 |
1.02 |
|
Цифровой идентификатор ПО (дата компиляции) |
16.01.2014 |
20.02.2014 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус прибора в виде наклейки и на титульном листе эксплуатационной документации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Манометры цифровые электроконтакт-ные ЭКМ-2156. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам цифровым электроконтактным ЭКМ-2156
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ТУ4212-042-10474265-2013 «Манометр цифровой электроконтактный ЭКМ-2156. Технические условия».
Поверка
Поверкаосуществляется по документу АВДП.406233.014 МП «Манометры цифровые электрокон-тактные ЭКМ-2156. Методика поверки», утверждённому ФБУ «Нижегородский ЦСМ» 24.03.2016.
Основные средства поверки:
- мановакуумметр грузопоршневой МВП-2,5 с пределом измерения от 0 до 0,25 МПа, класс точности 0,05;
- манометр грузопоршневой МП-60 с пределом измерения от 0 до 6000 кПа, класс точности 0,05;
- измерительные преобразователи давления ИПД-1,0 с пределом измерения от 0 до 0,1 МПа, класс точности 0,02 и ИПД-2,5 с пределом измерения от 0 до 0,25 МПа, класс точности 0,02;
- задатчик давления Воздух-4000
- вольтметр эталонный класса точности не ниже 0,1, в.п.и . до 50 В;
- катушка электрического сопротивления Р331 от 0 до 100 Ом, погрешность ± 0,02 %.
Знак поверки наносится на боковую часть прибора в виде наклейки и на паспорт в виде оттиска поверительного клейма.
Изготовитель
ЗАО «НПП «Автоматика», ИНН 3329020119
Адрес: 600016, Россия, г. Владимир, ул. Б. Нижегородская, 77
Телефон: (4922) 47-53-09, 47-52-90; Факс: (4922) 21-57-42; E-mail: market@avtomatica.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ») 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1
Тел. (831) 428-78-78, факс (831) 428-57-48; E-mail: mail@nncsm.ru
Принцип действия манометров основан на использовании тензометрических сенсоров давления, в которых измеряемое давление деформирует измерительную мембрану, что приводит к изменению электрического сопротивления расположенных на ней тензорезисторов, в результате чего сенсор выдаёт напряжение, пропорциональное давлению.
Манометр состоит из модуля сенсора, модуля питания и реле, системного модуля, модуля индикации и модуля клавиатуры. Измеряемая среда подаётся в камеру сенсора, под действием давления происходит деформация измерительной мембраны, что приводит к изменению электрического сопротивления расположенных на ней тензорезисторов, в результате чего сенсор выдаёт напряжение. Системный модуль измеряет сигнал напряжения, полученный с модуля сенсора, и рассчитывает текущее значение измеренного давления, выводит информацию на цифровой и шкальный индикаторы, управляет каналами сигнализации, токовым выходом и осуществляет опрос клавиатуры. Модуль питания и реле обеспечивает питание всех узлов манометра и выполняет коммутацию цепей сигнализации. Диапазон унифицированного выходного токового сигнала (0...5) мА, (0...20) мА или (4...20) мА задаёт пользователь при конфигурировании манометра.
В зависимости от входного сигнала и материала сенсора манометры имеют следующие модификации:
ЭКМ-2156.И1, ЭКМ-2156.И2, ЭКМ-2156.И3 - манометры избыточного давления;
ЭКМ-2156.В1 - манометры разрежения;
ЭКМ-2156.ИВ1 - манометры избыточного давления-разрежения.
Условное обозначение модификаций состоит из букв и цифры. Буквы обозначают вид измеряемого давления:
И - избыточное давление;
ИВ - избыточное давление-разрежение;
В - разрежение.
Цифра обозначает материал сенсора:
-
1 - полисиликон;
-
2 - керамика;
-
3 - мембрана из нержавеющей стали.
Манометры применяются для измерений в среде, не агрессивной к материалам сенсора (полисиликон в модификациях И1, В1, ИВ1; керамика в модификации И2, мембрана из нержавеющей стали 316L в модификации И3) и штуцера (нержавеющая сталь 12Х18Н10Т или 08Х18Н10Т в модификациях И1, В1, ИВ1, И2; нержавеющая сталь 316L в модификации И3).
Внешний вид манометра приведён на рисунке 1.
Заводской номер
Рисунок 1 - Внешний вид манометра

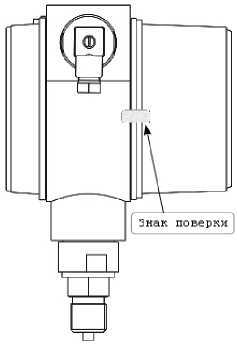

Место нанесения знака поверки приведено на рисунке 2.
Рисунок 2 - Место нанесения знака поверки
Таблица 3
|
Наименование |
Количество |
Примечание |
|
Манометр цифровой электроконтактный ЭКМ-2156 |
1 шт. | |
|
Руководство по эксплуатации паспорт |
1 экз. | |
|
Паспорт |
1 экз. |
|
Наименование |
Количество |
Примечание |
|
Методика поверки |
1 экз. | |
|
Штуцер для подключения пневмотрубки |
1 шт. |
в соответствии с заказом |
Таблица 2
|
Диапазоны измерений:
|
от 0 до 4000 кПа, (0 до 40 кгс/см2); |
|
от минус 60 до 0 кПа, (от минус 0,6 до 0 кгс/см2) | |
|
от минус 6 до плюс 6 кПа, (от минус 0,06 до плюс 0,06 кгс/см2) |
Продолжение таблицы 2
|
Выходной унифицированный сигнал постоянного тока, мА |
4-20, 0-20, 0-5 |
|
Пределы допускаемой основной приведённой к концу диапазона измерений погрешности входного сигнала, %: |
±(0,5+1*), ±(1,0+1*), ±(1,5+1*), ±(2,5+1*) |
|
Пределы допускаемой основной приведённой к концу диапазона измерений погрешности выходного сигнала, %: |
±(0,5+1*), ±(1,0+1*), ±(1,5+1*), ±(2,5+1*) |
|
1*- обозначает одну единицу младшего разряда индикации, выраженную в процентах от диапазона измерений | |
|
Манометры выпускаются в единицах СИ (Па, в том числе кратные и дольные единицы), а так же по заказу потребителя, и в других единицах, допущенных к применению в РФ. Перевод из одних единиц в другие осуществляется в манометрах автоматически при настройке. | |
|
Вариация показаний и выходного сигнала, % |
0,25 |
|
Пределы допускаемой дополнительной приведённой к концу диапазона погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С от нормальной (20 °С), %, не более |
±0,5; ±1,0; ±1,5; ±2,5 |
|
Напряжение питания: -переменный ток, В -постоянный ток, В |
от 90 до 250; |
|
от 110 до 250, от 18 до 36 | |
|
Цифровой светодиодный индикатор состоит из четырёх десятичных разрядов |
9999 |
|
Мощность, потребляемая манометром, В •А, не более:
|
7,5 6,0 |
|
Масса, кг, не более |
2 |
|
Исполнение оболочки по ГОСТ 14254-96 |
IP65 |
|
Габаритные размеры, мм, не более |
225x195x130 |
|
Условия эксплуатации:
|
от минус 40 до плюс 70 от минус 10 до плюс 50 |
|
от 30 до 90 | |
|
Средняя наработка на отказ, ч, не менее |
66 000 |
|
Средний срок службы, лет |
10 |
