Номер по Госреестру СИ: 35021-07
35021-07 pH-метры промышленные
(pH-41)
Назначение средства измерений:
рН-метры промышленные рН-41 (далее - рН-метры) предназначены для измерений показателя активности ионов водорода (рН) и температуры анализируемой жидкости.
Внешний вид.
pH-метры промышленные
Рисунок № 1
Внешний вид.
pH-метры промышленные
Рисунок № 2
Внешний вид.
pH-метры промышленные
Рисунок № 3
Внешний вид.
pH-метры промышленные
Рисунок № 4
Внешний вид.
pH-метры промышленные
Рисунок № 5
Внешний вид.
pH-метры промышленные
Рисунок № 6
Внешний вид.
pH-метры промышленные
Рисунок № 7
Внешний вид.
pH-метры промышленные
Рисунок № 8
Внешний вид.
pH-метры промышленные
Рисунок № 9
Внешний вид.
pH-метры промышленные
Рисунок № 10
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.08.2017
Номер записи - 121637
ID в реестре СИ - 344037
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
pH-4131.2, pH-4131, pH-4122, pH-4121, pH-4110, pH-4101, pH-41, модификация pH-4101, pH-41, модификация 4121, pH-41, мод.4121, pH-41, мод.4101, pH-41, мод. pH-4101.И.-Ex, pH-41, мод. pH-4101, pH-41 модификации pH-4101, pH-41, pH-211,, 4122, 4110, "pH-4101.И-Ех", "pH-4101",
Производитель
Изготовитель - ЗАО "НПП "Автоматика"
Страна - РОССИЯ
Населенный пункт - г.Владимир
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Статистика
Кол-во поверок - 390
Выдано извещений - 11
Кол-во периодических поверок - 137
Кол-во средств измерений - 75
Кол-во владельцев - 30
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 4088 дн.
Приказы РСТ, где упоминается данный тип СИ
№777 от 2017.04.14 Об утверждении типов средств измерений
№472 от 2022.02.25 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (38)
№2327 от 2023.11.03 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
Наличие аналогов СИ: pH-метры промышленные (pH-41)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "НПП "Автоматика"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17943-04 01.05.2009 |
Термопреобразователи с унифицированным выходным сигналом , ИТ-1 ЗАО "НПП "Автоматика" (РОССИЯ г.Владимир) |
2 года | |
|
17964-04 01.05.2009 |
Преобразователи давления, ПД-1 ЗАО "НПП "Автоматика" (РОССИЯ г.Владимир) |
1 год | |
|
29851-05 01.09.2010 |
Измерители гидростатического давления цифровые, УГЦ-1 ЗАО "НПП "Автоматика" (РОССИЯ г.Владимир) |
1 год | |
|
35021-07 24.08.2017 |
pH-метры промышленные, pH-41 ЗАО "НПП "Автоматика" (РОССИЯ г.Владимир) |
ОТ |
1 год |
|
36383-07 01.12.2012 |
Приборы контроля давления, 2100 ЗАО "НПП "Автоматика" (РОССИЯ г.Владимир) |
ОТ |
2 года |
|
43250-09 10.12.2019 |
Анализаторы растворенного кислорода, АРК-51 ЗАО "НПП "Автоматика" (РОССИЯ г.Владимир) |
ОТ |
1 год |
|
64600-16 13.07.2021 |
Манометры цифровые электроконтактные, ЭКМ-2156 ЗАО "НПП "Автоматика" (РОССИЯ г.Владимир) |
ОТ МП |
2 года |
|
43558-10 23.03.2020 |
Анализаторы жидкости кондуктометрические, АЖК-31 ЗАО "НПП "Автоматика" (РОССИЯ г.Владимир) |
1 год |
Кто поверяет pH-метры промышленные (pH-41)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ООО "ЭРИС" (1314) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ПАО "КУЙБЫШЕВАЗОТ" (RA.RU.311334) | 6 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 8 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 1 | 1 | 3 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 17 | 3 | 0 | 17 | 2 | 17 | 0 | 17 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 9 | 0 | 9 | 1 | 9 | 0 | 9 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 14 | 2 | 0 | 13 | 2 | 14 | 0 | 13 | |
| ФБУ «Нижнетагильский ЦСМ» (91) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 13 | 0 | 8 | 2 | 13 | 0 | 8 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 10 | 0 | 9 | 0 | 9 | 0 | 8 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 10 | 0 | 10 | 1 | 4 | 0 | 4 | ||
| ФГУП "НПО по медицинским иммунобиологическим препаратам "Микроген" Минздрава РФ (RA.RU.311412) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭРИС" (RA.RU.310699) | 4 | 1 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ОАО "Научно-производственный комплекс "ЭЛАРА" имени Г.А.Ильенко" (0948) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Чувашский ЦСМ» (RA.RU.311221) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Якутский ЦСМ» (RA.RU.311545) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Мурманский ЦСМ» (RA.RU.311466) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Владимирский ЦСМ» (RA.RU.311222) | РСТ | 142 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Карельский ЦСМ» (RA.RU.311501) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Амурский ЦСМ» (RA.RU.311498) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 18 | 0 | 18 | 0 | 12 | 0 | 12 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 8 | 2 | 0 | 8 | 0 | 2 | 0 | 2 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 1 | 3 | 0 | 4 | 1 | 3 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
Стоимость поверки pH-метры промышленные (pH-41)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2854 | 4050 |
|
ФБУ НИЦ ПМ-Ростест Москва |
6500 | 4050 |
|
ФБУ Красноярский ЦСМ Красноярский край |
6655 | 4050 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
2659 | 4050 |
|
ФБУ Пермский ЦСМ Пермский край |
3479 | 4050 |
Программное обеспечение
Основные функции программного обеспечения: сбор и обработка измерений, вывод данных на табло индикации, хранение результатов измерений с возможностью передачи в ПК.
Идентификационные данные программного обеспечения (ПО) представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
микрокод ПП |
- |
phap14t1 |
- |
- |
|
микрокод ИП4121 |
- |
phip_i46 |
- |
- |
|
микрокод ИП4122 |
- |
V1.02.2284 |
- |
- |
|
микрокод ИП4131 |
- |
V1.11.1538 |
- |
- |
ПО идентифицируется непосредственно в рН-метре. Номер версии (идентификационный номер) ПО отображается на экране при наборе кода 5200. Производителем не предусмотрен иной способ идентификации ПО. Обновление ПО анализатора не предусмотрено. Метрологически значимая часть ПО записана в микросхемах, которые конструктивно защищены от несанкционированного доступа. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа
Рисунок 1 - рН-метр промышленный рН-4101 Рисунок 2 - рН-метр промышленный рН-4110
Знак утверждения типа
Рисунок 3 - рН-метр промышленный рН-4121 Рисунок 4 - рН-метр промышленный рН-4122
Знак утверждения типа
Знак утверждения типа
Рисунок 5 - рН-метр промышленный рН-4131
Конструкция рН-метров обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений.
Защита от несанкционированного доступа осуществляется наклеиванием голографических наклеек на места возможного доступа к рабочим частям рН-метров и/или нанесение мастики на одном из крепежных элементов платы или крышки корпуса прибора. Места голографических наклеек от несанкционированного доступа представлены на рисунке 6.
1
2
3

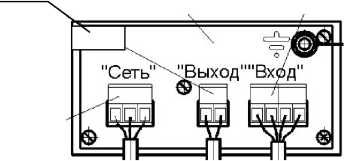

Рисунок 6 - Схема пломбировки от несанкционированного доступа (1 - pH-4101, 2 - pH-4121, 3 - pH-4131 и рН-4110, 4 - pH-4122)
4
Основные функции программного обеспечения: сбор и обработка измерений, вывод данных на табло индикации, хранение результатов измерений с возможностью передачи в ПК.
Идентификационные данные программного обеспечения (ПО) представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
микрокод ПП |
- |
phap14t1 |
- |
- |
|
микрокод ИП4121 |
- |
phip_i46 |
- |
- |
|
микрокод ИП4122 |
- |
V1.02.2284 |
- |
- |
|
микрокод ИП4131 |
- |
V1.11.1538 |
- |
- |
ПО идентифицируется непосредственно в рН-метре. Номер версии (идентификационный номер) ПО отображается на экране при наборе кода 5200. Производителем не предусмотрен иной способ идентификации ПО. Обновление ПО анализатора не предусмотрено. Метрологически значимая часть ПО записана в микросхемах, которые конструктивно защищены от несанкционированного доступа. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристикиМетрологические и технические характеристики представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики рН-метров промышленных рН-41
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон измерений показателя активности ионов водорода рН |
от 0 до 14 |
|
Пределы допускаемой основной абсолютной погрешности измерений рН | |
|
± 0,05 |
|
± 0,1 | |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений рН, связанной с изменением температуры анализируемой жидкости в диапазоне от 0 до 95 оС относительно температуры (25 ± 1) оС, на каждые 25 °С, (погрешность термокомпенсации) — в комплекте с электродами 201020, ASP |
± 0,03 |
|
— в комплекте с электродами ID *1, ЭСК-1, ЭС-71, SZ *1, ЭВЛ-1М3.1 |
± 0,05 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений рН, связанной с изменением температуры окружающего воздуха в диапазоне температуры от 5 до 50 °С, на каждые 10 °С |
± 0,02 |
|
Диапазон измерений температуры анализируемой жидкости, °С |
от 0 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений температуры анализируемой жидкости, °С |
± 0,5 |
|
Входное сопротивление измерительного преобразователя, Ом |
1012 |
|
Электрическое сопротивление изоляции между цепью питания и корпусом, между корпусом и выходными контактами исполнительных реле при нормальных условиях, МОм |
20 |
|
Время установления рабочего режима после включения, мин, не более |
15 |
|
Продолжительность непрерывной работы, ч, не менее |
8 |
|
Нестабильность показаний при измерениях рН в течение 24 часов |
0,02 |
|
Унифицированные выходные сигналы постоянного тока, пропорциональные измеряемым значениям рН и температуры, мА |
от 0 до 5 от 0 до 20 от 4 до 20 |
|
Нагрузочное сопротивление: в диапазоне изменения силы тока от 0 до 5 мА, Ом |
от 0 до 2500 |
|
в диапазоне изменения силы тока от 0 до 20 мА, Ом |
от 0 до 500 |
|
в диапазоне изменения силы тока от 4 до 20 мА, Ом |
от 0 до 500 |
|
Средняя наработка на отказ, ч, не более |
64000 |
|
Средний срок службы, лет, не менее |
8 |
|
Напряжение питания измерительного преобразователя в одном корпусе и блока БИП двухблочного, В |
(220 ± 22) |
|
частота, Гц |
(50 ± 1) |
|
Потребляемая мощность, В-А, не более |
10 |
|
Питание блока ПИП для рН-метра рН-4101 осуществляется от источника | |
|
постоянного тока | |
|
напряжением, В |
12 |
|
выходной ток, мА |
80 |
|
Габаритные размеры (длинахширинахвысота) ПИП в Н-корпусе, мм, не более |
(170х120х70) |
|
Масса, кг, не более |
2,0 |
|
Наименование параметра или характеристики |
Значение характеристики |
|
Габаритные размеры (длинахширинахвысота) ПИП в Д-корпусе, мм, не | |
|
более |
(170х130х60) |
|
Масса, кг, не более |
1,1 |
|
Габаритные размеры (длинахширинахвысота) ПИП в П-корпусе, мм, не | |
|
более |
(115х90х60) |
|
Масса, кг, не более |
0,5 |
|
Габаритные размеры (длинахширинахвысота) ИП в моноблочном | |
|
исполнении, мм, не более |
(185х175х100) |
|
Масса, кг, не более |
1,6 |
|
Габаритные размеры (длинахширинахвысота) БИП, мм, не более |
(135х96х48) |
|
Масса, кг, не более |
0,6 |
*1 Допускается применение других электродов, характеристики которых не хуже характеристик указанных электродов.
Рабочие условия применения:
-
- температура окружающего воздуха, °С от 5 до 50;
-
- относительная влажность воздуха при температуре воздуха 35 °С, % до 95;
-
- атмосферное давление, кПа от 84 до 106,7;
-
- температура анализируемой жидкости, °С от 0 до 95.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус измерительного преобразователя рН-метра с помощью наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации. рН-метр промышленный рН-41. АВДП.414332.001РЭ
Нормативные и технические документы
Нормативные документы, устанавливающие требования к рН-метрам промышленным рН-41
ГОСТ 8.120-99 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений рН»;
ГОСТ 27987-88 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия»;
Технические условия. рН-метр промышленный рН-41. ТУ 4215-085-10474265-06.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление деятельности при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
ПоверкаОсуществляется в соответствии с документом «рН-метры промышленные рН-41. Методика поверки. АВДП.414332.001МП», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2007 г.
Основные средства поверки:
стандарт-титры для приготовления буферных растворов - рабочих эталонов рН 1-го и 2-го разрядов СТ-рН, рег. № 45142-10 (пределы допускаемой погрешности воспроизведения рН ± 0,01);
термометр ртутный стеклянный лабораторный ТЛ-4, рег. № 303-91 (диапазон измерений температуры от 0 до 55 °С, класс точности 1);
вода дистиллированная ГОСТ 6709.
Изготовитель
Закрытое акционерное общество «Научно-производственное предприятие
«АВТОМАТИКА» (ЗАО «НПП «АВТОМАТИКА»)
600016, г. Владимир, ул. Б. Нижегородская, 77
Тел.: (4922) 475-290, 475-309
Факс: (4922) 215-742
http:www.avtomatica.ru e-mail: market@avtomatica.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Тел/факс: +7 (495) 744-81-77, E-mail: mera@vniiftri.ru.
Принцип действия рН-метров основан на прямом потенциометрическом методе определения активности ионов водорода в анализируемой жидкости по измерениям электродвижущей силы (ЭДС) электродной системы, образованной измерительным электродом и электродом сравнения, и погруженной в исследуемую жидкость.
рН-метры обеспечивают цифровую индикацию измеренных значений рН и температуры, преобразование их в пропорциональные значения аналоговых сигналов постоянного тока, а также обмен данными по цифровому интерфейсу RS-485 и сигнализацию о выходе измеряемых параметров за пределы заданных значений.
Конструктивно рН-метры состоят из измерительного преобразователя (ИП), электродной системы и арматуры.
ИП изготавливаются в моноблочном (модификация 4101, 4131) и двухблочном (модификации 4110, 4121, 4122) исполнении. Двухблочные ИП состоят из блока первичного измерительного преобразователя (ПИП) и блока обработки и индикации (БИП).
Электродная система представляет собой комплект датчиков - первичных преобразователей. В качестве первичных преобразователей в рН-метрах используются комбинированные электроды 201020, ASP с встроенным датчиком температуры, комбинированные электроды SZ, ID, ЭСК-1, стеклянный электрод ЭС-71, электрод сравнения хлорсеребряный насыщенный ЭВЛ-1 М3.1 и датчик температуры 100П.
Арматура представляет собой комплект приспособлений для установки и крепления измерительного преобразователя и электродной системы в месте измерений.
рН-метры выпускаются в различных вариантах исполнения, имеющих одинаковые метрологические характеристики и отличающиеся исполнением измерительного преобразователя, комплектом датчиков и арматурой.
Внешний вид рН-метров и обозначение мест для размещения знака утверждения типа представлены на рисунках 1-5.
Знак утверждения типа
Знак утверждения типа
Рисунок 1 - рН-метр промышленный рН-4101 Рисунок 2 - рН-метр промышленный рН-4110
Знак утверждения типа
Рисунок 3 - рН-метр промышленный рН-4121 Рисунок 4 - рН-метр промышленный рН-4122
Знак утверждения типа
Знак утверждения типа
Рисунок 5 - рН-метр промышленный рН-4131
Конструкция рН-метров обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений.
Защита от несанкционированного доступа осуществляется наклеиванием голографических наклеек на места возможного доступа к рабочим частям рН-метров и/или нанесение мастики на одном из крепежных элементов платы или крышки корпуса прибора. Места голографических наклеек от несанкционированного доступа представлены на рисунке 6.
1
2
3
Рисунок 6 - Схема пломбировки от несанкционированного доступа (1 - pH-4101, 2 - pH-4121, 3 - pH-4131 и рН-4110, 4 - pH-4122)
4
Комплект поставки приведен в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Кол-во |
Примечания |
|
рН-метр промышленный рН-41 в составе: -измерительный преобразователь |
АВДП.414332.001 |
1 шт. |
Вариант исполнения в соответствии с заказом |
|
- комбинированные электроды 201020, ASP, и отдельный датчик температуры типа 100П |
1 к-т |
Состав комплекта в соответствии с вариантом исполнения и заказом | |
|
- комбинированные электроды, SZ, ID, ЭСК-1 с встроенным датчиком температуры и кабель с разъемом | |||
|
- стеклянный электрод ЭС-71, электрод сравнения ЭВЛ-3М.1, датчик температуры типа100П | |||
|
Методика поверки |
АВДП.414332.001МП | ||
|
Руководство по эксплуатации |
АВДП.414332.001РЭ |
1 шт. | |
|
Паспорт |
АВДП.414332.001ПС |
1 шт. | |
|
Свидетельство о поверке |
1 шт. | ||
|
Упаковка |
АВДП.414332.002 |
1 шт. |
Тара транспортная |
представлены в таблице 2.
Таблица 2 - рН-метров промышленных рН-41
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон измерений показателя активности ионов водорода рН |
от 0 до 14 |
|
Пределы допускаемой основной абсолютной погрешности измерений рН | |
|
± 0,05 |
|
± 0,1 | |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений рН, связанной с изменением температуры анализируемой жидкости в диапазоне от 0 до 95 оС относительно температуры (25 ± 1) оС, на каждые 25 °С, (погрешность термокомпенсации) — в комплекте с электродами 201020, ASP |
± 0,03 |
|
— в комплекте с электродами ID *1, ЭСК-1, ЭС-71, SZ *1, ЭВЛ-1М3.1 |
± 0,05 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений рН, связанной с изменением температуры окружающего воздуха в диапазоне температуры от 5 до 50 °С, на каждые 10 °С |
± 0,02 |
|
Диапазон измерений температуры анализируемой жидкости, °С |
от 0 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений температуры анализируемой жидкости, °С |
± 0,5 |
|
Входное сопротивление измерительного преобразователя, Ом |
1012 |
|
Электрическое сопротивление изоляции между цепью питания и корпусом, между корпусом и выходными контактами исполнительных реле при нормальных условиях, МОм |
20 |
|
Время установления рабочего режима после включения, мин, не более |
15 |
|
Продолжительность непрерывной работы, ч, не менее |
8 |
|
Нестабильность показаний при измерениях рН в течение 24 часов |
0,02 |
|
Унифицированные выходные сигналы постоянного тока, пропорциональные измеряемым значениям рН и температуры, мА |
от 0 до 5 от 0 до 20 от 4 до 20 |
|
Нагрузочное сопротивление: в диапазоне изменения силы тока от 0 до 5 мА, Ом |
от 0 до 2500 |
|
в диапазоне изменения силы тока от 0 до 20 мА, Ом |
от 0 до 500 |
|
в диапазоне изменения силы тока от 4 до 20 мА, Ом |
от 0 до 500 |
|
Средняя наработка на отказ, ч, не более |
64000 |
|
Средний срок службы, лет, не менее |
8 |
|
Напряжение питания измерительного преобразователя в одном корпусе и блока БИП двухблочного, В |
(220 ± 22) |
|
частота, Гц |
(50 ± 1) |
|
Потребляемая мощность, В-А, не более |
10 |
|
Питание блока ПИП для рН-метра рН-4101 осуществляется от источника | |
|
постоянного тока | |
|
напряжением, В |
12 |
|
выходной ток, мА |
80 |
|
Габаритные размеры (длинахширинахвысота) ПИП в Н-корпусе, мм, не более |
(170х120х70) |
|
Масса, кг, не более |
2,0 |
|
Наименование параметра или характеристики |
Значение характеристики |
|
Габаритные размеры (длинахширинахвысота) ПИП в Д-корпусе, мм, не | |
|
более |
(170х130х60) |
|
Масса, кг, не более |
1,1 |
|
Габаритные размеры (длинахширинахвысота) ПИП в П-корпусе, мм, не | |
|
более |
(115х90х60) |
|
Масса, кг, не более |
0,5 |
|
Габаритные размеры (длинахширинахвысота) ИП в моноблочном | |
|
исполнении, мм, не более |
(185х175х100) |
|
Масса, кг, не более |
1,6 |
|
Габаритные размеры (длинахширинахвысота) БИП, мм, не более |
(135х96х48) |
|
Масса, кг, не более |
0,6 |
*1 Допускается применение других электродов, характеристики которых не хуже характеристик указанных электродов.
Рабочие условия применения:
-
- температура окружающего воздуха, °С от 5 до 50;
-
- относительная влажность воздуха при температуре воздуха 35 °С, % до 95;
-
- атмосферное давление, кПа от 84 до 106,7;
-
- температура анализируемой жидкости, °С от 0 до 95.
