64589-16 Расходомеры-счетчики вихревые
(F-2000 мод. F-2600 и F-2700)

Назначение средства измерений:
Расходомеры-счетчики вихревые F-2000 модели F-2600 и F-2700 (далее -расходомеры-счетчики) предназначены для измерения расхода жидкостей и газов, насыщенного и перегретого пара в напорных трубопроводах с условными диаметрами от 15 до 2000 мм (в зависимости от модели).

Внешний вид. Расходомеры-счетчики вихревые, http://oei-analitika.ru рисунок № 1

Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 1

Внешний вид. Расходомеры-счетчики вихревые, http://oei-analitika.ru рисунок № 2

Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 2

Внешний вид. Расходомеры-счетчики вихревые, http://oei-analitika.ru рисунок № 3

Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 13.07.2026
Номер записи - 155875
ID в реестре СИ - 378275
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

модель F2600, F2700, F2604, F2602, F-2700-514-0000, F-2700-432-0000, F-2700, F-2605, F-2603-112-0000, F-2603, F-2000 мод. F-2600, 2700-110,

Производитель

Изготовитель - Фирма "ONICON Incorporated"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

MI_28 Виды услуг

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 0
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1315 дн.

Приказы РСТ, где упоминается данный тип СИ

№1015 от 2016.07.13 Об утверждении типов средств измерений

№780 от 2021.05.18 О продлении срока действия утвержденных типов средств измерений

Наличие аналогов СИ: Расходомеры-счетчики вихревые (F-2000 мод. F-2600 и F-2700)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
64589-16 Расходомеры-счетчики вихревые (F-2000 мод. F-2600 и F-2700) Фирма "ONICON Incorporated" (СОЕДИНЕННЫЕ ШТАТЫ )	57146-14 Расходомеры (Turbo Flow GFG) Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН») (РОССИЯ Ростовская обл., Мясниковский р-он, с. Чалтырь)

Все средства измерений Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН»)

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
58258-14 03.07.2024	Расходомеры-счетчики электромагнитные погружные, F-3500 и FB-3500 Фирма "ONICON Incorporated" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	4 года
64589-16 13.07.2026	Расходомеры-счетчики вихревые, F-2000 мод. F-2600 и F-2700 Фирма "ONICON Incorporated" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	4 года
68351-17 15.08.2022	Расходомеры-счетчики турбинные погружные, F-1500 Фирма "ONICON Incorporated" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	4 года

RT_16 Анализ рынка поверки в Ижевске

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
Объемы первичных и периодических поверок за период с 2017г. по н.в.
Информация о местах осуществления деятельности организаций-поверителей.
Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
Детальный анализ по каждой из организации, работающей в выбранном городе.
Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
Количество поверок по типам СИ в динамике по годам.
Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
Быстрый анализ контрагентов организаций-поверителей.
Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Расходомеры (Turbo Flow GFG)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503)	РСТ	F-2000 мод. F-2600	1	0	0	1	0	0
ООО "ЭРИС" (RA.RU.310699)		модель F2600	1	0	1	1	0	1
ООО "АЛЬТЕРНАТИВА" (1835)		F-2700 2700-110 F2602 F2604 F2700	10	0	0	0	0	0
ООО "АЛЬТЕРНАТИВА" (RA.RU.310622)		F-2700-432-0000 F-2700-514-0000 F-2603-112-0000 F-2605 F-2603	5	5	0	5	5	0

Стоимость поверки Расходомеры (Turbo Flow GFG)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Кузбасский ЦСМ Кемеровская область	11431	7510
ФБУ Челябинский ЦСМ Челябинская область	3589	7510

Программное обеспечение

Расходомеры-счетчики имеют встроенное программное обеспечение (ПО).

Основные функции частей программного обеспечения:

- Блок расчета расхода предназначен для расчетов этих значений по результатам измерений, полученного сигнала, формируемого первичным преобразователем скорости;

- Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;

- Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;

- Блок индикации предназначен для визуального отображения на табло расходомера-счетчика измерительной, диагностической и настроечной информации;

- Блок реального времени предназначен для измерения времени работы расходомера-счетчика и времени действия диагностируемых ситуаций;

- Блок диагностики предназначен для симуляции значений измеряемых параметров и контроля значений полученных выходных результатов на соответствие заданным значениям и формирования диагностических сообщений.

Конструктивно расходомеры-счетчики имеют защиту встроенного ПО от преднамеренных и непреднамеренных изменений, реализованную изготовителем на этапе производства путем блокировки доступа к электрически программируемой постоянной памяти микроконтроллера от записи данных.

Нормирование метрологических характеристик расходомера проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью расходомера.

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Таблица 1

Идентификационные данные	Значение
1	2
Идентификационное наименование ПО	ONICON
Номер версии (идентификационный номер) ПО	Не ниже 1.1
Цифровой идентификатор ПО	2С49
Алгоритм вычисления идентификатора ПО	CRC-16

Доступ к микроконтроллеру, в котором хранятся настройки, измеренные данные и калибровочные коэффициенты расходомеров-счетчиков, ограничивается корпусом блока управления и защитной крышкой, пломбируемой изготовителем.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» Р 50.2.077-2014.

Знак утверждения типа

Знак утверждения типа наносится на титульные листы сопроводительной документации типографским методом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Расходомеры-счетчики вихревые F-2000 модели F-2600 и F-2700. Руководство по монтажу и эксплуатации».

Нормативные и технические документы

Нормативные и технические документы к расходомерам-счетчикам вихревым F-2000 модели F-2600 и F-2700

1 Техническая документация изготовителя
2 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»
3 ГОСТ Р 8.618-2006. «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа»

Поверка

осуществляется по документу МП 64589-16 “ГСИ. Расходомеры-счетчики вихревые F-2000 модели F-2600 и F-2700. Методика поверки”, утвержденному ФГУП «ВНИИМС» 25 декабря 2015 г.

Основные средства поверки:

- установка поверочная расходомерная типа ПРУВ/ПС-0,05/1000, номер СИ в госреестре 37986-08;
- термометр стеклянный типа ТТМ, номер СИ в госреестре 276-12;
- генератор импульсов Г5-82, номер СИ в госреестре 8598-82;
- частотомер Ч3-63, номер СИ в госреестре 29451-05;
- вольтметр универсальный В7-46, номер СИ в госреестре 11204-88;
- манометр грузопоршневой МП-6, номер СИ в госреестре 47335-11.
- термостат жидкостной ТВ300М, номер СИ в госреестре 52654-13
- магазин сопротивлений ПрофКип Р4834-М1, номер СИ в госреестре 52064-12 Допускается применение эталонов, не приведенных в перечне, но обеспечивающих

определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в паспорте.

Изготовитель

Фирма «ONICON Incorporated», США
Адрес: 1500 North Belcher Road, Clearwater, Florida 33765, USA, Соединенные Штаты Америки Телефон +1 (727) 447-6140, факс +1 (727) 442-5699
e-mail: customerservice@onicon.com

Заявитель

ООО "РемСтройТехно-Сервис"
ИНН - 7724733975
115598, г. Москва, Загорьевская ул, д. 10, кор. 4 Телефон +7(495) 760-06-63, факс +7(495) 760-06-63 e-mail: 7600663@rst-s.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, Россия, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru

Принцип действия расходомеров-счетчиков основан на методе «площадь-скорость». Измерение скорости производится следующим образом: за телом обтекания, помещенным в поток измеряемой среды (жидкость или газ), образуются дорожки вихрей (дорожка Кармана). Частота следования вихрей (f) прямо пропорциональна скорости (V) измеряемой среды и объемному расходу через сечение трубопровода.

Расходомеры-счетчики состоят из первичного преобразователя скорости вихревого типа, вмонтированного в тело обтекания, и микропроцессорного вычислительного блока (электронного блока). Первичный преобразователь скорости состоит из тела обтекания (генератора вихрей) с датчиком измерений частоты следования вихрей (пьезоэлектрический преобразователь), вмонтированного в тело обтекания, и устанавливается в измерительном сечении трубопровода на погружной штанге (модель F-2700) или в цилиндрическом корпусе (с условным диаметром, совпадающим с внутренним диаметром трубопровода, на котором устанавливается расходомер-счетчик) с фланцами или без фланцев (модель F-2600). Пьезоэлектрический датчик преобразует знакопеременные пульсации давления, вызванные чередованием вихрей, в частотный электрический сигнал, который поступает на вход электронного блока.

Расходомеры-счетчики выпускаются двух моделей:

- модель F-2600 полнопроходного типа - фланцевые или межфланцевые (условные диаметры расходомеров-счетчиков от Ду15 мм до Ду300 мм);
- модель F-2700 погружного типа с возможностью монтажа/демонтажа под давлением (условные диаметры трубопровода от Ду50 мм до Ду2000 мм).

Электронный блок обеспечивает выполнение следующих функций:

- вычисление расхода различных жидкостей, газов и пара, а также отображение значений на цифровом индикаторе;
- формирование пассивного гальванически развязанного импульсного сигнала с нормированной ценой импульса преобразования объема;
- связь с устройствами сбора и отображения информации посредством интерфейсов HART, BACnet, LonWorks, MODBUS-RTU RS485 или TCP/ I;
- формирование аналогового сигнала от 4 до 20 мА, пропорционального расходу;
- формирование аналогового сигнала от 4 до 20 мА, пропорционального текущему значению температуры измеряемой среды;
- формирование аналогового сигнала от 4 до 20 мА, пропорционального текущему значению давления измеряемой среды;
- замыкание «сухого» контакта при превышении объемного расхода заданного значения;
- замыкание «сухих» контактов при превышении расхода и/или температуры заданного значения;
- замыкание трех «сухих» контактов (по выбору) при превышении расхода, температуры, давления и плотности заданных значений.

Электронный блок имеет встроенный жидкокристаллический дисплей. На жидкокристаллическом дисплее во время проведения измерений отображаются следующие значения исчисленных величин в графическом и цифровом виде: общий расход, текущий расход, температура, давление, плотность.

Конструкция расходомера-счетчика предусматривает моноблочный монтаж первичного преобразователя скорости потока и электронного блока. По заказу электронный блок может поставляться в раздельном варианте установки с кабелем длиной от 9 до 45 м.

Электронный блок размещается в герметичном алюминиевом корпусе, на котором расположены индикаторное устройство (ЖКИ дисплей две строки по 16 символов), пульт управления (шесть кнопок), контактные разъемы для подключения питания и внешних электрических цепей, обеспечивающие совместимость расходомера-счетчика с периферийными устройствами.

Расходомеры-счетчики имеют в зависимости от заказа встроенный преобразователь температуры, а также встроенный преобразователь давления.

При установке расходомера-счетчика на трубопроводе необходимо соблюдать длины прямых участков до и после расходомера-счетчика, рекомендованные фирмой-изготовителем (в простых случаях необходимы прямые участки 10 Ду до и 5 Ду после установки расходомера-счетчика).

Расходомеры-счетчики имеют каналы измерений температуры и давления с выводом показаний на дисплей.

Общий вид расходомеров-счетчиков представлен на рисунках 1-2.

Внешний вид. Расходомеры (Turbo Flow GFG), http://oei-analitika.ru

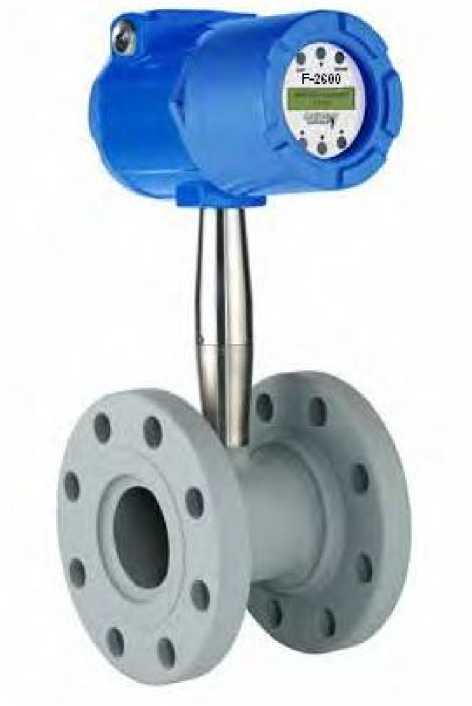

Рисунок 1 - Общий вид расходомеров-счетчиков F-2000. Модель F-2600 полнопроходного типа

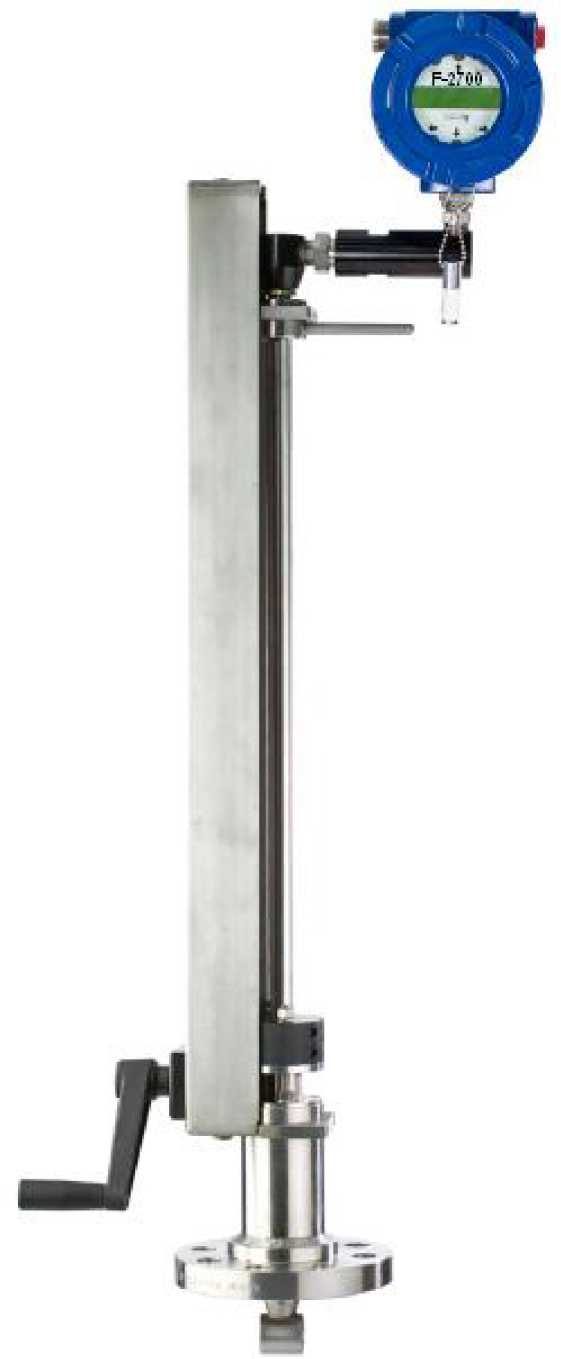

Рисунок 2 -Общий вид расходомеров-счетчиков F-2000. Модель F-2700 погружного типа

Схема пломбирования показана на рисунке 3.

Рисунок 3 - Схема пломбирования расходомеров-счетчиков

Одноразовая пломба-наклейка

Комплектность расходомеров-счетчиков приведена в таблице 3.

Таблица 3

1	Расходомер-счетчик	1 шт. (по заказу)
2	Соединительный кабель (при поставке раздельного исполнения электронного блока)	1 шт. (длина по заказу)
3	Комплект монтажных частей	1 шт. (по заказу)

Продолжение таблицы 3

4	Преобразователь температуры	1 шт. (по заказу)
5	Преобразователь давления	1 шт. (по заказу)
6	Руководство по монтажу и эксплуатации	1 экз.
7	Паспорт	1 экз.
8	Методика поверки	1экз.

Таблица 2

Наименование характеристики	Значение
Наименование характеристики	F-2600		F-2700
Диаметры расходомеров-счетчиков (Ду), мм	от 15 до 300		от 50 до 2000
Диапазоны измеряемых расходов: Жидкость, м³/ч	0,52 - 2562		5160 - 11009
Г аз при стандартных условиях, м³/ч	1,8 - 14392		62,8 - 1032095
Пар (0,6 МПа, 165 °С), м³/ч	1,7 - 20817		62,8 - 1032095
Диапазоны измеряемых температур, °C	от минус 200 до плюс 400
Диапазоны измеряемых давлений, МПа	от 0 до 4,1
Пределы допускаемой относительной погрешности измерений объемного расхода, %:
- жидкости	±1,0		±1,2
- пара и газов	±1,0		±1,5
Пределы допускаемой абсолютной погрешности измерений температуры, °C:			1,0
Пределы допускаемой приведенной погрешности		±0,3
измерений давления от полной шкалы, %
Температура окружающей среды, °С	от минус 40 до плюс 60
Питание:
- от внешнего источника постоянного тока, В		12-36
- от сети переменного тока, В		85-240
- частота сети переменного тока, Гц		49	- 51
Средний срок службы, лет, не менее	12
Средняя наработка на отказ, ч	80000
Масса, кг, не более	136		12
Габаритные размеры, мм, не более
длина	203 - 420		203
ширина	127 - 267		203 - 406
высота	394 - 672		625 - 1334
