Номер по Госреестру СИ: 64583-16
64583-16 Преобразователи расхода жидкости турбинные
(Smith Meter серии MVTM, Guardsman, Sentry)
Назначение средства измерений:
Преобразователи расхода жидкости турбинные Smith Meter серии MVTM, Guardsman, Sentry предназначены для измерений объемного расхода и объема нефти и нефтепродуктов и преобразования измеренных значений в числоимпульсные сигналы.
Внешний вид.
Преобразователи расхода жидкости турбинные
Рисунок № 1
Внешний вид.
Преобразователи расхода жидкости турбинные
Рисунок № 2
Внешний вид.
Преобразователи расхода жидкости турбинные
Рисунок № 3
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry в виде наклейки и по центру титульного листа паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям расхода жидкости турбинным Smith Meter серии MVTM, Guardsman, Sentry
Поверка
Поверкаосуществляется по документу МИ 3380-2012 «Государственная система обеспечения единства измерений. Преобразователи объемного расхода. Методика поверки на месте эксплуатации поверочной установкой».
Основные средства поверки:
-поверочная установка 1-го или 2-го разряда с пределами допускаемой относительной погрешности не более ±0,05 % или ±0,1 % соответственно по ГОСТ 8.142-2013 или ГОСТ 8.510-2002.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также на преобразователи расхода жидкости турбинные Smith Meter серии MVTM, Guardsman, Sentry в соответствии с рисунком 2.
Заявитель
Общество с ограниченной ответственностью «Нефтеконсалт» (ООО «Нефтеконсалт»)
ИНН 7723780644
Адрес: 109044, г. Москва, ул. Крутицкий Вал, д. 3
Телефон: (495) 974-68-84, Факс: (495) 974-68-85
Web-сайт: http:// www.neftecon.ru
E-mail: info@neftecon.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Телефон:(843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
E-mai: office@vniir.org
Принцип действия основан на преобразовании поступательного движения жидкости в проточной части преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry во вращательное движение винтообразного ротора, скорость вращения которого пропорциональна объемному расходу, а число оборотов пропорционально объему протекающей жидкости. При вращении ротора и прохождении постоянных магнитов, размещенных на лопастях ротора, возле магнитоиндукционного датчика, в чувствительном элементе магнитоиндукционного датчика наводится электродвижущая сила, преобразуемая в последовательность электрических импульсов, количество которых может быть измерено и преобразовано в значение объема жидкости устройством обработки информации, применяемого совместно с преобразователем расхода жидкости турбинным Smith Meter серии MVTM, Guardsman, Sentry. Частота следования импульсов пропорциональна объемному расходу жидкости, количество импульсов пропорционально объему жидкости.
В состав преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry входят следующие основные части: корпус, ротор, статор, магнитоиндукционные датчики и предусилители.
Преобразователи расхода жидкости турбинные Smith Meter серии MVTM предназначены для измерений расхода нефти и нефтепродуктов в широком диапазоне вязкостей.
Преобразователи расхода жидкости турбинные Smith Meter серии Guardsman предназначены для измерений маловязких нефтепродуктов на наливных эстакадах и трубопроводах.
Преобразователи расхода жидкости турбинные Smith Meter серии Sentry предназначены для измерений нефти и нефтепродуктов в трубопроводах больших диаметров.

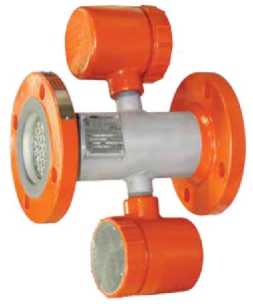

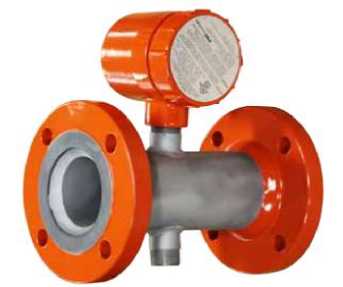

Общий вид преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry представлен на рисунке 1.
Рисунок 1 - Общий вид преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry
Пломбирование осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы. Схема пломбировки преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry представлена на рисунке 2.

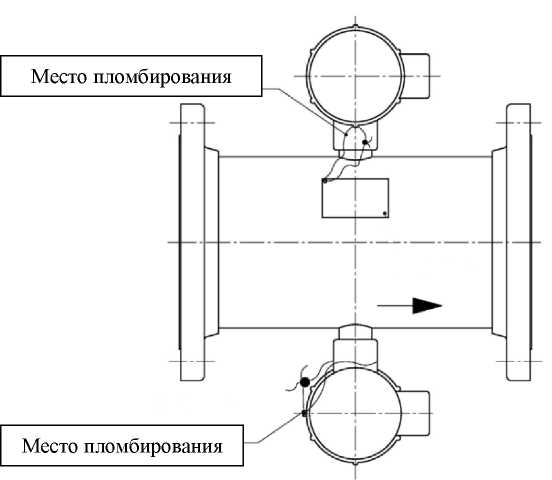

Рисунок 2 - Схема пломбировки от несанкционированного доступа преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry
Программное обеспечение отсутствует.
Комплектность преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry приведена в таблице 5.
Таблица 5 - Комплектность
Наименование |
Количество |
Примечание |
Преобразователь расхода жидкости турбинный Smith Meter серии MVTM, Guardsman, Sentry |
1 шт. | |
Предусилитель |
до 2 шт. |
по заказу |
Катушка индуктивности |
до 3 шт. |
по заказу |
Струевыпрямительная секция (до и после) |
до 2 шт. |
по заказу |
Комплект монтажных частей |
1 шт. | |
Руководство по эксплуатации |
1 экз. |
Наименование |
Количество |
Примечание |
Паспорт |
1 экз. | |
Методика поверки МИ 3380-2012 |
1 экз. |
по заказу |
Таблица 1 - преобразователей расхода жидкости турбинных Smith Meter серии MVTM
Наименование характеристики |
Значение характеристики | ||||||
Измеряемая среда |
нефть и нефтепродукты | ||||||
Номинальный диаметр |
DN 80 |
DN 100 |
DN 150 |
DN 200 |
DN 250 |
DN 300 |
DN 400 |
Наибольший объемный расход1^ м3/ч |
140 |
300 |
640 |
1190 |
1990 |
3020 |
4290 |
Наименьший объемный расход1^ м3/ч |
14 |
30 |
64 |
119 |
199 |
302 |
429 |
Наибольшая кинематическая вязкость2), сСт |
30 |
40 |
60 |
80 |
100 |
120 |
160 |
Пределы допускаемой относительной погрешности3^ % |
±0,15 ±0,1 (опция) | ||||||
Среднее квадратичное отклонение случайной составляющей погрешности, % |
0,02 | ||||||
Максимальное рабочее давление, кПа |
1965; 5102; 10205 |
Наименование характеристики |
Значение характеристики | ||||||
Диапазон температуры измеряемой среды, °С |
от -40 до +70 | ||||||
Г абаритные размеры, мм, не более:
|
254 375 211 |
305 397 274 |
356 453 356 |
406 503 419 |
508 555 508 |
610 609 559 |
813 695 648 |
Масса, кг, не более |
45 |
50 |
111 |
145 |
254 |
340 |
490 |
Диапазон температуры окружающей среды, °С |
от -40 до +70 | ||||||
Средний срок службы, лет |
15 | ||||||
Диапазон измерения объемного расхода может быть уменьшен при изготовлении по заказу;
|
Таблица 2 - преобразователей расхода жидкости турбинных Smith Meter серии Guardsman (модели L)
Наименование характеристики |
Значение характеристики | ||||
Исполнение |
LB |
LB |
LJ-H, LJ-V |
LSJ-H, LSJ-V |
LSJ-H, LSJ-V |
Номинальный диаметр |
DN 25 |
DN 40 |
DN 50 |
DN 80 |
DN 100 |
Наибольший объемный расход, м3/ч |
18 |
30 |
57 |
159 |
270 |
Наименьший объемный расход, м3/ч |
1,8 |
3 |
5,7 |
15,9 |
27 |
Пределы допускаемой относительной погрешности1), % |
±0,25 |
±0,15 | |||
Среднее квадратичное отклонение случайной составляющей погрешности, % |
0,02 | ||||
Диапазон динамической вязкости |
от 0,3 до 17 | ||||
измеряемой среды, мПа^с |
от 0,5 до 17 для модели LB | ||||
Максимальное рабочее давление, кПа |
1965; 5102 | ||||
Диапазон температуры измеряемой среды, °С |
от -29 до +70 | ||||
Габаритные размеры, мм, не более: | |||||
- длина |
140 |
152 |
165 |
254 |
305 |
- высота |
311 |
331 |
341 |
371 |
391 |
- ширина |
108 |
155 |
165 |
211 |
254 |
Масса, кг, не более |
5 |
9 |
11 |
31 |
36 |
Диапазон температуры окружающей среды, °С |
от -40 до +70 | ||||
Средний срок службы, лет |
15 | ||||
При одинаковом значении диапазона кинематической вязкости измеряемой среды при калибровке эксплуатации. Минимальное количество импульсов при измерении объема без применения интерполяции 10000. |
и в условиях импульсной |
Таблица 3 - преобразователей расхода жидкости турбинных Smith Meter серии Guardsman (модели G)
Наименование характеристики |
Значение характеристики | ||||
Номинальный диаметр |
DN 40 |
DN 50 |
DN 801) |
DN 80 |
DN 100 |
Наибольший объемный расход, м3/ч |
32 |
64 |
96 |
148 |
270 |
Наименьший объемный расход, м3/ч |
3 |
6 |
9 |
14 |
25 |
Пределы допускаемой относительной погрешности2), % |
±0,25 ±0,15 (опция) ±0,10 (опция) | ||||
Среднее квадратичное отклонение случайной составляющей погрешности, % |
0,02 | ||||
Диапазон динамической вязкости измеряемой среды, мПа^с |
от 0,3 до 17 | ||||
Максимальное рабочее давление, кПа |
1600; 2500; 4000; 6400;10000; 15307 | ||||
Диапазон температуры измеряемой среды, °С:
|
от -29 до +70 от -40 до +70 | ||||
Габаритные размеры, мм, не более:
|
229 375 178 |
229 387 216 |
254 311 241 |
305 335 292 | |
Масса, кг, не более |
20,3 |
32,3 |
71,3 |
74,3 | |
Температура окружающей среды, °С |
от -40 до +70 | ||||
Средний срок службы, лет |
15 | ||||
|
Таблица 4 - преобразователей расхода жидкости турбинных Smith Meter серии Sentry
Наименование характеристики |
Значение характеристики | |||||||||
Номинальный диаметр |
DN |
DN |
DN |
DN |
DN |
DN |
DN |
DN |
DN | |
100 |
1501) |
150 |
200 |
250 |
300 |
400 |
450 |
500 | ||
Наибольший объемный расход, м3/ч |
240 |
400 |
635 |
1195 |
1910 |
2860 |
4295 |
5565 |
6680 | |
Наименьший объемный расход, м3/ч |
24 |
40 |
64 |
120 |
191 |
286 |
430 |
557 |
668 | |
Пределы допускаемой |
±0,15 | |||||||||
относительной погрешности2), % |
±0,103) | |||||||||
Среднее квадратичное отклонение случайной составляющей погрешности, % |
0,02 |
Наименование характеристики |
Значение характеристики |
Диапазон динамической | |
вязкости измеряемой |
от 0,5 до 20 |
среды, мПа^с | |
Максимальное рабочее | |
давление, кПа: | |
- корпус из углеродистой | |
стали |
1965; 5102; 10205 |
- корпус из нержавеющей | |
стали |
1896; 4964; 9929 |
Диапазон температуры | |
измеряемой среды, °С: | |
- фланец из углеродистой | |
стали |
от -29 до +70 |
- фланец из нержавеющей | |
стали |
от -40 до +70 |
Г абаритные размеры, мм, | |
не более: | |
- длина |
305 356 356 406 610 762 1016 1143 1270 |
- высота |
349 401 401 453 507 557 669 727 746 |
- ширина |
273 356 356 419 508 559 648 711 700 |
Масса, кг, не более |
50 134 111 114 254 340 490 638 686 |
Температура окружающей |
от -40 до +70 |
среды, °С | |
Средний срок службы, лет |
15 |
1) Исполнение LF; | |
2) При одинаковом значении диапазона кинематической вязкости измеряемой среды при калибровке и в условиях | |
эксплуатации. Минимальное количество импульсов при измерении объема без применения импульсной | |
интерполяции 10000; | |
Специальное исполнение по заказу с диапазоном расхода 5:1. |
