Номер по Госреестру СИ: 64490-16
64490-16 Анализаторы углерода, серы
(G4 ICARUS)
Назначение средства измерений:
Анализаторы углерода, серы G4 ICARUS предназначены для измерений массовой доли углерода, серы в металлах, сплавах и неорганических твердых материалах
Внешний вид.
Анализаторы углерода, серы
Рисунок № 1
Программное обеспечение
Программное обеспечение идентифицируется при включении анализатора путем вывода на экран номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные . данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
GA-Client |
Номер версии (идентификационный номер) ПО |
1.0.0.0 и выше |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 - средний - метрологически значимая часть ПО СИ и измеренные данные защищены с помощью специальных средств защиты. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Знак утверждения типа
Знак утверждения типананосится на анализатор в месте, показанном на рис. 1 в виде наклейки, а также на титульный лист руководства по эксплуатации анализатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ 12344-2003 Стали легированные и высоколегированные. Методы определения углерода.
ГОСТ 12345-2001 Стали легированные и высоколегированные. Методы определения серы.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам углерода, серы G4 ICARUS
-
1 ГОСТ 12344-2003 Стали легированные и высоколегированные. Методы
определения углерода.
-
2 ГОСТ 12345-2001 Стали легированные и высоколегированные. Методы
определения серы.
-
3 МИ 2639-2001 Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах.
-
4 Техническая документация фирмы «Bruker Elemental GmbH».
Поверка
Поверкаосуществляется по документу РТ-МП-2302-448-2015 «ГСИ. Анализаторы углерода, серы G4 ICARUS Методика поверки», утвержденному ФБУ «Ростест - Москва» 23.11. 2015 г.
Средства поверки: Государственные стандартные образцы состава сплавов ГСО 7987-2002, ГСО 10396-2014, ГСО 9978-2011, ГСО 10153-2012, ГСО 7868-2000, ГСО 4464-91П, ГСО 1181-91П, ГСО 10114-2012.
Знак поверки наносится на свидетельство о поверке в виде наклейки.
Изготовитель
Фирма «Bruker Elemental GmbH», Германия
Юридический адрес: Kastellstrasse 31-35, 47546 Kalkar, Germany тел./ факс +49 2824 97650.
Заявитель
ООО «Мелитэк»
ИНН7728644821
Юридический адрес: 117342, Москва, ул. Обручева, д. 34/63, стр.2 тел./ факс: (495)781-07-85.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский проспект, д. 31, Тел: (495) 544-00-00
Принцип действия анализаторов основан на сжигании образца в высокочастотной индукционной печи в токе кислорода и дальнейшем анализе образующихся газообразных соединений.
Навеска анализируемого образца в керамическом тигле помещается в высокочастотную индукционную печь и сжигается в токе кислорода. Образовавшиеся в результате сжигания образца газы - диоксид углерода (CO2) и диоксид серы (SO2) -увлекаются током кислорода и проходят через систему фильтров, после чего попадают в систему детектирования.
Система детектирования состоит из двух селективных бездисперсных NDIR-детекторов, служащих для определения содержания кислорода и серы по количеству поглощенного молекулами CO2 и SO2 инфракрасного излучения.
При анализе углерода два отдельных детектора одновременно определяют как высокие, так и низкие концентрации. Оптимальный диапазон измерения выбирается автоматически. Управление работой анализатора и обработка результатов измерений осуществляется с помощью внешнего персонального компьютера и установленного на нем программного обеспечения. Программное обеспечение осуществляет обработку сигналов с детекторов и производит расчет концентраций определяемых элементов с учетом массы навески, а также включает в себя накопление данных и графическое отображение кинетики анализа с функцией изменения масштаба.
Масса образца (навески) вводится в программное обеспечение автоматически от электронных весов, подключенных к анализатору. Также возможен ручной ввод с клавиатуры.
После каждого анализа производится автоматическая продувка и очистка печи для подготовки анализатора к следующему измерению.
Градуировка анализатора производится по стандартным образцам состава твердых материалов, аттестованных по массовой доле углерода и серы.
Пломбировка анализаторов конструкцией не предусмотрена.

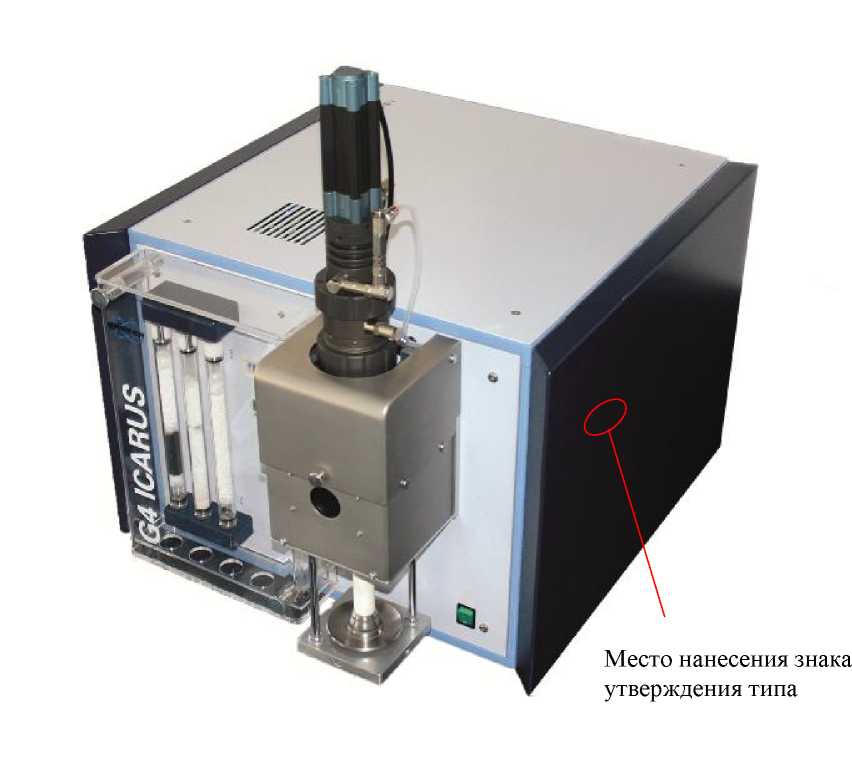

Рис. 1 - Внешний вид анализатора G4 ICARUS
Таблица 4 - Комплектность поставки
1. Анализатор |
1 |
2. Компьютер |
1 |
3. Стартовый набор расходных материалов и запчастей |
1 |
4. Редуктор для баллона с кислородом |
По заказу |
5. Комплект расходных материалов |
По заказу |
6. Комплект запасных частей |
По заказу |
Продолжение таблицы 4
7. Руководство по эксплуатации |
1 |
8. Методика поверки РТ-МП-2302-448-2015 |
1 |
Таблица 2 - Метрологические характеристики
Диапазон измерений массовой доли, % | |||
|
от 0,001 до 6,0 от 0,001 до 0,5 | ||
Относительное СКО случайной составляющей погрешности измерений, % | |||
Диапазон измерений массовой доли, % |
Определяемый элемент | ||
Углерод |
Сера | ||
от 0,001 до 0,010 включ. |
10,0 |
10,0 | |
св. 0,010 до 1,0 включ. |
5,0 |
- | |
св. 1,0 до 6,0 включ. |
3,0 |
- | |
св. 0,010 до 0,5 |
- |
5,0 |
Таблица 3 - Технические характеристики
Время анализа, с |
от 20 до 75 |
Масса навески, г |
от 0,1 до 2,0 |
Габаритные размеры (длина х ширина х высота), мм |
630х640х480 |
Масса, кг |
75 |
Напряжение питания переменного тока, В Частота переменного тока, Гц |
220±10 50±1 |
Потребляемая мощность: Анализатор, кВ-А Периферийные устройства, В - А |
3 800 |
Газ-носитель: давление, бар чистота, % расход, л/мин |
кислород 3,5 99,995 от 2,5 до 3 в процессе анализа, отключается во время режима ожидания |
Давление сжатого воздуха, бар |
5 |
Условия применения: | |
о/~1 температура окружающей среды, С |
от 15 до 35 |
относительная влажность воздуха, % |
от 20 до 80 |
атмосферное давление, кПа |
от 84 до 106,7 |
