Номер по Госреестру СИ: 63231-16
63231-16 Анализаторы кислорода, азота, водорода
(G8 GALILEO)
Назначение средства измерений:
Анализаторы кислорода, азота, водорода G8 GALILEO предназначены для измерения массовой доли кислорода, азота, водорода в металлах и сплавах.
Внешний вид.
Анализаторы кислорода, азота, водорода
Рисунок № 1
Внешний вид.
Анализаторы кислорода, азота, водорода
Рисунок № 2
Программное обеспечение
идентифицируется при включении анализатора путем вывода на экран номера версии.Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
GA-Client |
Номер версии (идентификационный номер) ПО |
1.0.0.0 и выше |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 - средний - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Пломбировка приборов конструкцией анализаторов не предусмотрена.
Знак утверждения типа
Знак утверждения типананосится на каждый экземпляр анализатора в виде наклейки, а также на титульный лист Руководства по эксплуатации анализатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ 17745 - 90 « Стали и сплавы. Методы определения газов».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам кислорода, азота, водорода G8 GALILEO
-
1. ГОСТ 17745 - 90 « Стали и сплавы. Методы определения газов»
-
2. МИ 2639-2001 «Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах».
-
3. Техническая документация фирмы «Bruker Elemental GmbH».
Поверка
Поверкаосуществляется по документу РТ-МП-2304-448-2015 «ГСИ. Анализаторы кислорода, азота, водорода G8 GALILEO Методика поверки», утвержденному ФБУ «Ростест - Москва»
23.07.2015 г.
Средства поверки: Государственные стандартные образцы состава сплавов ГСО 4165-91П, 2489-91П - 2497-91П.
Для модификаций G8 GALILEO Н-Нд, G8 GALILEO ОН-НД, G8 GALILEO NH-Hg, G8 GALILEO ONH-Hg - водород газообразный чистый высший сорт (ГОСТ Р 51673-2000).
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Bruker Elemental GmbH», Германия
Юридический адрес: Kastellstrasse 31-35, 47546 Kalkar, Germany
Тел./ факс +49 2824 97650
Заявитель
ООО «Мелитэк»
ИНН7728644821
Юридический адрес: 117342, Москва, ул. Обручева, д. 34/63, стр.2 Тел./ факс: +7(495)781-07-85
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Принцип действия анализатора основан на методе горячей экстракции (метод восстановительного плавления, метод нагрева) в потоке инертного газа.
Образец расплавляется в графитовом тигле, помещенном в импульсную печь сопротивления. Импульсная печь оборудована системой водяного охлаждения. Температура печи и скорость нагрева задаются с внешнего компьютера, по ходу анализа контролируется мощность, ток, а также производится прямое измерение температуры нагрева тигля встроенным бесконтактным оптическим пирометром.
В результате нагрева и плавления из образца в газообразном виде выделяются кислород (реагирует с материалом тигля с образованием монооксида углерода), азот, водород и вместе с инертным газом-носителем, в качестве которого могут использоваться гелий, аргон или азот, поступают из печи в систему детектирования.
Система детектирования состоит из одного или двух селективных бездисперсных NDIR-детекторов, служащих для определения содержания кислорода по концентрации монооксида углерода и/или термокондуктометрической ячейки (TCD), которая используется для определения содержания азота или водорода. Содержание кислорода определяется в 2-х диапазонах, на каждый диапазон устанавливается отдельный инфракрасный детектор.
Управление работой анализатора и обработка результатов измерений осуществляются с помощью персонального компьютера и установленного на нем программного обеспечения. Программное обеспечение осуществляет обработку сигналов с детекторов и производит расчет содержания элементов с учетом массы навески, а также включает в себя накопление данных и графическое отображение кинетики анализа.
Анализатор водорода предназначен как для определения полного суммарного водорода, так и для определения диффузно-подвижного водорода. Для определения диффузноподвижного водорода анализаторы комплектуются внешней инфракрасной печью.
Анализаторы выпускаются в следующих модификациях: G8 GALILEO O,
G8 GALILEO N, G8 GALILEO H, G8 GALILEO ON, G8 GALILEO OH, G8 GALILEO NH,
G8 GALILEO ONH , GALILEO H-Нд, GALILEO OH-Нд, GALILEO NH-Нд, GALILEO ONH-Нд, которые отличаются количеством анализируемых газов.
Буквы после G8 GALILEO отображают определяемые газы:
O - кислород
N - азот
Н - водород
Нд - диффузно-подвижного водород.
Управление работой анализатора и обработка результатов измерений осуществляется с помощью встроенного микропроцессора и персонального компьютера.
Градуировка анализатора производится по стандартным образцам, аттестованным по содержанию газов или по газовым смесям разного объема.
Место нанесения знака утверждения типа

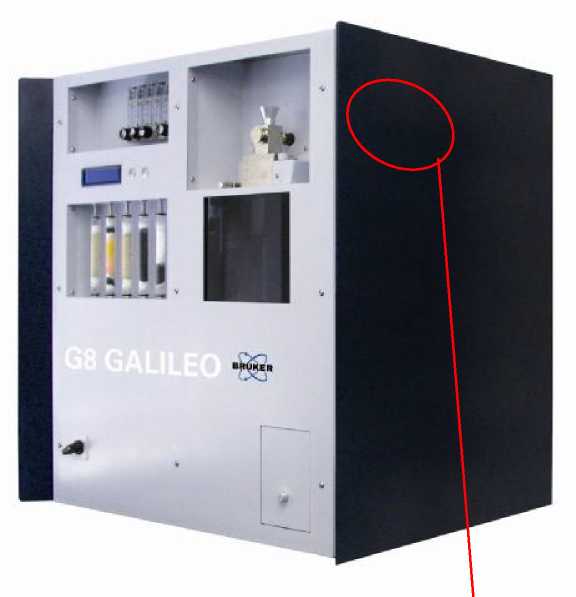

Рисунок 1 - Внешний вид анализатора G8 GALILEO

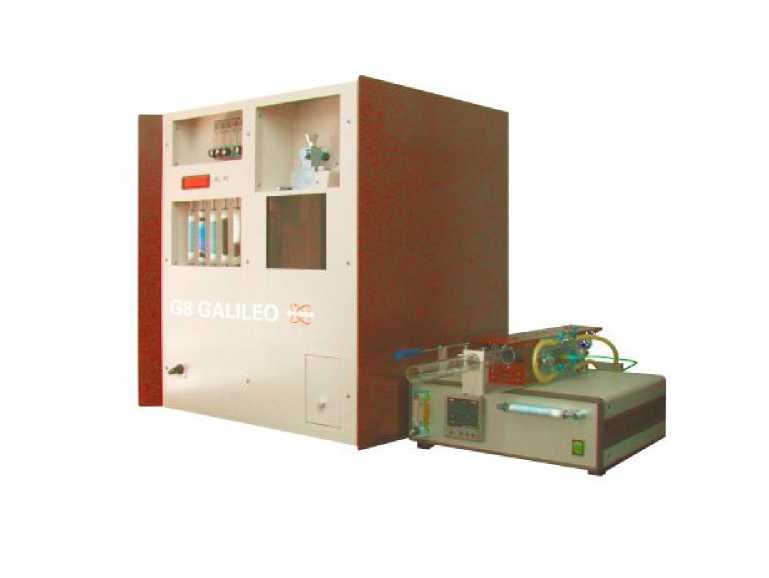

Рисунок 2 - Внешний вид анализатора G8 GALILEO с импульсной печью
Программное обеспечение идентифицируется при включении анализатора путем вывода на экран номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
GA-Client |
Номер версии (идентификационный номер) ПО |
1.0.0.0 и выше |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 - средний - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Пломбировка приборов конструкцией анализаторов не предусмотрена.
Таблица 4 - Комплектность поставки
Наименование |
Количество, шт. |
1. Анализатор |
1 |
2. Компьютер |
1 |
3. Стартовый набор расходных материалов и запчастей |
1 |
4. Редуктор для баллона с инертным газом |
По заказу |
5. Инфракрасная печь |
По заказу |
6. Комплект расходных материалов |
По заказу |
7. Комплект запасных частей |
По заказу |
8. Руководство по эксплуатации |
1 |
9. Методика поверки РТ-МП-2304-448-2015 |
1 |
Таблица 2 - Метрологические характеристики
Диапазон измерений, % массовой доли | ||||
|
от 0, 0001 до 0,30 от 0, 0001 до 0,025 от 0, 0020 до 0,50 от 0,00001 до 0,15 | |||
Пределы допускаемой относительной погрешности измерений, % | ||||
Диапазон измерений, % |
Определяемый элемент | |||
массовой доли |
Кислород |
Азот |
Водород | |
1 |
2 |
3 |
4 | |
от 0,0001 до 0,0005 |
± 40,0 |
± 40,0 | ||
свыше 0,0005 до 0,001 |
± 30,0 |
± 30,0 | ||
свыше 0,001 до 0,002 |
± 20,0 |
± 20,0 | ||
свыше 0,002 до 0,005 |
± 10,0 |
± 10,0 | ||
свыше 0,005 до 0,01 |
± 15,0 |
± 15,0 | ||
свыше 0,01 до 0,02 |
± 11,0 |
± 11,0 | ||
свыше 0,02 до 0,05 |
± 8,0 |
± 8,0 | ||
свыше 0,05 до 0,10 |
± 5,0 |
± 5,0 | ||
свыше 0,1 до 0,50 |
± 3,0 |
± 3,0 | ||
от 0,00001 до 0,00005 |
± 40,0 | |||
свыше 0,00005 до 0,0001 |
± 30,0 | |||
свыше 0,0001 до 0,0003 |
± 25,0 |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
свыше 0,0003 до 0,0006 |
± 20,0 | ||
свыше 0,0006 до 0,001 |
± 16,0 | ||
свыше 0,001 до 0,002 |
± 13,0 | ||
свыше 0,002 до 0,004 |
± 10,0 | ||
свыше 0,004 до 0,010 |
± 7,0 | ||
свыше 0,010 до 0,050 |
± 5,0 | ||
свыше 0,050 до 0,150 |
± 3,0 | ||
Относительное СКО случайной составляющей погрешности выходного сигнала при измерении диффузионного водорода в диапазоне (от 0,02 до 1,0) мл, % |
3,0 |
Таблица 3 - Технические характеристики
Время анализа, с |
~ 50 (зависит от материала образца и навески) |
Масса навески, г |
0,5 |
Габаритные размеры, В х Ш х Д, мм, не более |
700 х 830 х 600 |
Потребляемая мощность:
|
7 кВ-А 300 В-А |
Напряжение питания |
220 В ± 10 В, 50/60 Гц |
Г аз-носитель Давление, бар Чистота, % |
Аргон, азот или гелий 2 99,999 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от 15 до 35 |
- относительная влажность, % |
от 20 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
