Номер по Госреестру СИ: 63990-16
63990-16 Ключи моментные предельные электронные
(USAG 814 A 135, USAG 814 A 200, USAG 814 A 340)
Назначение средства измерений:
Ключи моментные предельные электронные USAG 814 A 135, USAG 814 A 200, USAG 814 A 340 предназначены для воспроизведения крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой и левой резьбой.

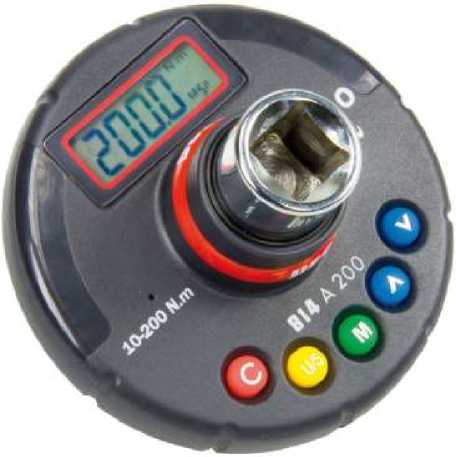

Внешний вид.
Ключи моментные предельные электронные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 18.05.2021
Номер записи - 155231
ID в реестре СИ - 377631
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Ключ моментный предельный электронный USAG 814 A 200, USAG 814 А 200, 814 А 200, 814 A 200,
Производитель
Изготовитель - Фирма "Stanley Black & Decker Italia S.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№585 от 2016.05.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Ключи моментные предельные электронные (USAG 814 A 135, USAG 814 A 200, USAG 814 A 340)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Stanley Black & Decker Italia S.r.l."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63989-16 18.05.2021 |
Ключи моментные предельные регулируемые, USAG 810N, USAG 810 F, USAG 811 N, USAG 811 NE, USAG 812 N Фирма "Stanley Black & Decker Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
63990-16 18.05.2021 |
Ключи моментные предельные электронные, USAG 814 A 135, USAG 814 A 200, USAG 814 A 340 Фирма "Stanley Black & Decker Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Ключи моментные предельные электронные (USAG 814 A 135, USAG 814 A 200, USAG 814 A 340)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 6 | 0 | 5 | 0 | 1 | 0 | 1 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Ключи моментные предельные электронные (USAG 814 A 135, USAG 814 A 200, USAG 814 A 340)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус ключей моментных предельных электронных USAG 814 A 135, USAG 814 A 200, USAG 814 A 340.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Ключи моментные предельные электронные USAG 814 A 135, USAG 814 A 200, USAG 814 A 340. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным электронным USAG 814 A 135, USAG 814 A 200, USAG 814 A 340
-
1 ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых
соединений. Ключи моментные. Общие технические условия».
-
2 ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы».
-
3 Техническая документация «Stanley Black & Decker Italia S.r.l.», Италия.
Поверка
Поверкаосуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Знак поверки наносится на свидетельство о поверке.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011.
Изготовитель
«Stanley Black & Decker Italia S.r.l.», ИталияVia Energy Park 6 - 20871 Vimercate (MB) Italia
Телефон: + 39/0332/790111, Факс: + 39/0332/790602
E-mail: info@usag.it
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип работы ключей моментных предельных электронных USAG 814 A 135, USAG 814 A 200, USAG 814 A 340 основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторного датчика момента, установленного в корпусе, при приложении крутящего момента силы.
Под действием крутящего момента силы изменяется напряжение на выходе датчика момента, которое поступает в микроконтроллер, где происходит его преобразование в величину крутящего момента силы.
При приближении к заданному значению крутящего момента силы происходит срабатывание светодиодных индикаторов и звукового сигнала.
Ключи моментные предельные электронные USAG 814 A 135, USAG 814 A 200, USAG 814 A 340 состоят из корпуса, электронного табло и присоединительного квадрата с шариковым фиксатором.
Выпускаемые модификации различаются диапазоном измерения крутящего момента силы.
Общий вид ключей моментных предельных электронных USAG 814 A 135, USAG 814 A 200, USAG 814 A 340 представлен на рисунке 1.
Ключи моментные предельные электронные USAG 814 A 135, USAG 814 A 200, USAG 814 A 340 имеют возможность измерения угла поворота ключа при воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений.
Опломбирование ключей моментных предельных электронных USAG 814 A 135, USAG 814 A 200, USAG 814 A 340 не производится, ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.
Рисунок 1 - Общий вид ключей моментных предельных электронных
USAG 814 A 135, USAG 814 A 200, USAG 814 A 340
Таблица 1 -
|
Модификация |
Диапазон измерений, Н^м |
Пределы допускаемой относительной погрешности, % |
Цена деления шкалы, Н^м |
Размер присоединительного квадрата, мм, (дюйм) |
Масса, г, не более |
Г абаритные размеры (Диаметр х Высота), мм, не более |
|
814 A 135 |
6,8 - 135,0 |
±4 |
0,1 |
12,5 (1/2) |
270 |
80 х 87 |
|
814 A 200 |
10 - 200 | |||||
|
814 A 340 |
17 - 340 |
Наработка на отказ - не менее 10000 циклов.
Диапазон рабочей температуры для всех моделей от минус 10 до плюс 60 °С.
