Номер по Госреестру СИ: 63989-16
63989-16 Ключи моментные предельные регулируемые
(USAG 810N, USAG 810 F, USAG 811 N, USAG 811 NE, USAG 812 N)
Назначение средства измерений:
Ключи моментные предельные регулируемые USAG 810N, USAG 810 F, USAG 811 N, USAG 811 NE, USAG 812 N (далее - ключи) предназначены для воспроизведения крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Внешний вид.
Ключи моментные предельные регулируемые
Рисунок № 1
Внешний вид.
Ключи моментные предельные регулируемые
Рисунок № 2
Внешний вид.
Ключи моментные предельные регулируемые
Рисунок № 3
Внешний вид.
Ключи моментные предельные регулируемые
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.05.2021
Номер записи - 155229
ID в реестре СИ - 377629
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
USAG 811 N 200, USAG 811 N 100, USAG 810N340, USAG 810N 50, USAG 810N 25, USAG 810N 200, USAG 810N, USAG 810 N340, USAG 810 N200, USAG 810 N 25, USAG 810 N 200, (40-200) Н∙м. ц.д. 0,5 Н∙м, USAG 810 N 200, 810N 340 (68-340) Н∙м , ц.д. 1 Н∙м, 810N 200, (40-200) Н∙м , ц.д. 0,5 Н∙м, 810N 100 (20-100) Н∙м , ц.д. 0,25 Н∙м, 810N, 68...340 Нм, 071471 23, 071471 22,
Производитель
Изготовитель - Фирма "Stanley Black & Decker Italia S.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Бесплатный
Статистика
Кол-во поверок - 94
Выдано извещений - 3
Кол-во периодических поверок - 58
Кол-во средств измерений - 11
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№585 от 2016.05.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Ключи моментные предельные регулируемые (USAG 810N, USAG 810 F, USAG 811 N, USAG 811 NE, USAG 812 N)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
63989-16 Ключи моментные предельные регулируемые (USAG 810N, USAG 810 F, USAG 811 N, USAG 811 NE, USAG 812 N) Фирма "Stanley Black & Decker Italia S.r.l." (ИТАЛИЯ ) |
81078-20 Ключи моментные предельные NORGAU серии NTW (Нет данных) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63989-16 18.05.2021 |
Ключи моментные предельные регулируемые, USAG 810N, USAG 810 F, USAG 811 N, USAG 811 NE, USAG 812 N Фирма "Stanley Black & Decker Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
63990-16 18.05.2021 |
Ключи моментные предельные электронные, USAG 814 A 135, USAG 814 A 200, USAG 814 A 340 Фирма "Stanley Black & Decker Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Ключи моментные предельные NORGAU серии NTW (Нет данных)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 18 | 4 | 0 | 18 | 0 | 9 | 0 | 9 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 8 | 0 | 8 | 1 | 7 | 0 | 7 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 27 | 0 | 27 | 2 | 16 | 0 | 16 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЦМС ПРОГРЕСС" (1771) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Ключи моментные предельные NORGAU серии NTW (Нет данных)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Липецкий ЦСМ Липецкая область |
1087 | 1093 |
|
ФБУ Челябинский ЦСМ Челябинская область |
1098 | 1093 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус ключей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Ключи моментные предельные регулируемые USAG 810N, USAG 810 F, USAG 811 N, USAG 811 NE, USAG 812 N. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным регулируемым USAG 810N, USAG 810 F, USAG 811 N, USAG 811 NE, USAG 812 N
-
1 ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия».
-
2 ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы.
-
3 Техническая документация «Stanley Black & Decker Italia S.r.l.», Италия.
Поверка
Поверкаосуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Знак поверки наносится на свидетельство о поверке.
Основные средства поверки (эталоны), применяемые при поверке: - эталоны 2-го разряда по ГОСТ Р 8.752-2011.
Изготовитель
«Stanley Black & Decker Italia S.r.l.», Италия Via Energy Park 6 - 20871 Vimercate (MB) Italia Телефон: + 39/0332/790111, Факс: + 39/0332/790602
E-mail: info@usag.it
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: mfo@autoprogress-m.ru
Принцип действия ключей состоит в регулировании значения крутящего момента силы, при котором происходит срабатывание предельного механизма. Механизм регулирования значения крутящего момента силы находится в корпусе ключа. Под действием приложенной к рукоятке ключа силы, при достижении заранее установленного значения крутящего момента силы ключ издает четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключ состоит из корпуса, рукоятки, основной шкалы с указателем, дополнительной шкалы, фиксатора, предельного механизма, головки с трещоткой и присоединительного квадрата с шариковым фиксатором.
Ключи различаются размером присоединительного квадрата в зависимости от диапазона воспроизведения крутящего момента силы. Отличительными особенностями каждой модели ключей также являются следующие функции:
-
- модель USAG 810 N - модель ключей с несъемной реверсивной трещоткой;
-
- модель USAG 810 F - модель ключей с изменяющимся углом реверсивной трещотки;
-
- модель USAG 811 N - регулируемая модель ключей с возможностью использования головок серии 811 и возможностью затяжки только по часовой стрелке;
-
- модель USAG 811 NE - модель ключей со съемной реверсивной трещоткой;
-
- модель USAG 812 N - модель ключей для воспроизведения большого крутящего момента силы. Затяжка может осуществляется против часовой стрелки и по часовой стрелке посредством разворота трещотки на 180 градусов.
Общий вид ключей моментных предельных регулируемых USAG 810N, USAG 810 F,
USAG 811 N, USAG 811 NE, USAG 812 N представлен на рисунках 1 - 4.

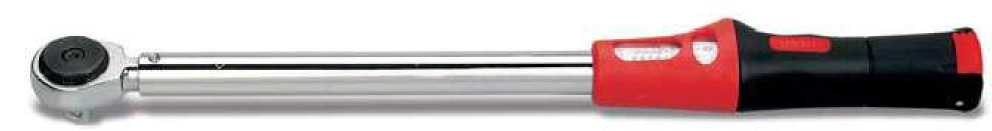

Рисунок 1 - Общий вид ключей моментных предельных регулируемых USAG 810N, USAG 810 F

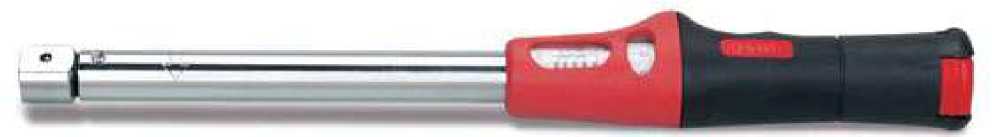

Рисунок 2 - Общий вид ключей моментных предельных регулируемых USAG 811 N

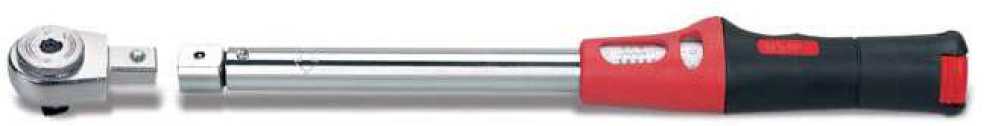

Рисунок 3 - Общий вид ключей моментных предельных регулируемых USAG 811 NE
Рисунок 4 - Общий вид ключей моментных предельных регулируемых USAG 812 N
Таблица 2 -
|
Наименование |
Количество, ед. |
|
Ключ моментный |
1 |
|
Руководство по эксплуатации на русском языке |
1 |
|
Футляр |
1 |
|
Таблица 1 - Метрологические и технические ха |
рактеристики | |||||
|
Модификация |
Диапазон измерений, Н-м |
Пределы допускаемой относительной погрешности, % |
Цена деления шкалы, Н-м |
Размер присоединит ельного квадрата, мм, (дюйм) |
Масса, г, не более |
Габаритные размеры, (Д x Ш x В) мм, не более |
|
USAG 810 N 25 |
5 - 25 |
±4 |
0,05 |
6,3 (1/4) |
800 |
290x43x55 |
|
USAG 810 N 50 |
10 - 50 |
±4 |
0,25 |
10 (3/8) |
950 |
350x43x55 |
|
USAG 810 N 100 |
20 - 100 |
±4 |
0,25 |
12,5 (1/2) |
1100 |
410x43x55 |
|
USAG 810 N 200 |
40 - 200 |
±4 |
0,5 |
12,5 (1/2) |
1250 |
475x43x55 |
|
USAG 810 N 340 |
68 - 340 |
±4 |
1 |
12,5 (1/2) |
1600 |
650x43x55 |
|
USAG 810 F 100 |
20 - 100 |
±4 |
0,25 |
12,5 (1/2) |
1100 |
410x43x55 |
|
USAG 810 F 200 |
40 - 200 |
±4 |
0,5 |
12,5 (1/2) |
1250 |
475x43x55 |
|
USAG 811 N 25 |
5 - 25 |
±4 |
0,05 |
9x12 |
700 |
275x43x55 |
|
USAG 811 N 50 |
10 - 50 |
±4 |
0,25 |
9x12 |
800 |
335x43x55 |
|
USAG 811 N 100 |
20 - 100 |
±4 |
0,25 |
9x12 |
950 |
395x43x55 |
|
USAG 811 N 200 |
40 - 200 |
±4 |
0,5 |
14x18 |
1150 |
460x43x55 |
|
USAG 811 N 340 |
68 - 340 |
±4 |
1 |
14x18 |
1500 |
615x43x55 |
|
USAG 811 NE 25 |
5 - 25 |
±4 |
0,05 |
6,3 (1/4) 9x12 |
800 |
300x43x55 |
|
USAG 811 NE 50 |
10 - 50 |
±4 |
0,25 |
10 (3/8) 9x12 |
1100 |
370x43x55 |
|
USAG 811 NE 100 |
20 - 100 |
±4 |
0,25 |
10 (3/8) 9x12 |
1200 |
430x43x55 |
|
USAG 811 NE 100 |
20 - 100 |
±4 |
0,25 |
12,5 (1/2) 9x12 |
1300 |
430x43x55 |
|
USAG 811 NE 200 |
40 - 200 |
±4 |
0,5 |
12,5 (1/2) 14x18 |
1400 |
510x43x55 |
|
USAG 811 NE 340 |
68 - 340 |
±4 |
1 |
12,5 (1/2) 14x18 |
1800 |
665x43x55 |
|
USAG 812 N 600 |
120 - 600 |
±4 |
2 |
19 (3/4) |
11000 |
1050x68x62 |
|
USAG 812 N 1000 |
200 - 1000 |
±4 |
4 |
19 (3/4) |
15000 |
1490x68x62 |
Наработка на отказ - не менее 5000 циклов.
Диапазон рабочей температуры для всех моделей от минус 10 до плюс 60 °С.
