Сведения о средстве измерений: 63407-16 Счётчики аэрозольных частиц

Номер по Госреестру СИ: 63407-16
63407-16 Счётчики аэрозольных частиц
(Airnet II, IsoAir 310P, Handilaz Mini, Lasair III)

Назначение средства измерений:
Счетчики аэрозольных частиц Airnet II, IsoAir 310P, Handilaz Mini, Lasair III (далее -счетчики) предназначены для измерений счетной концентрации частиц в атмосферном воздухе и неагрессивных газах.

сертификация программного обеспечения

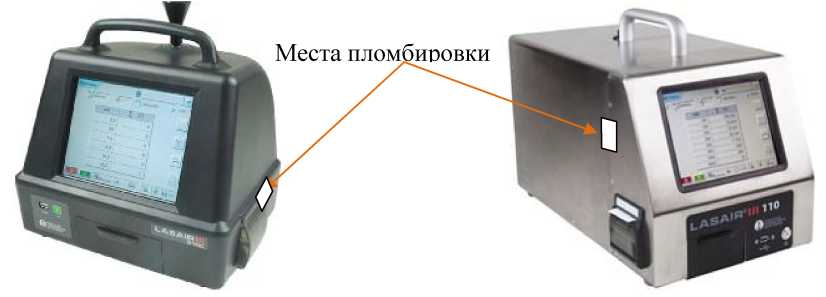

Внешний вид. Счётчики аэрозольных частиц, http://oei-analitika.ru рисунок № 1
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 1

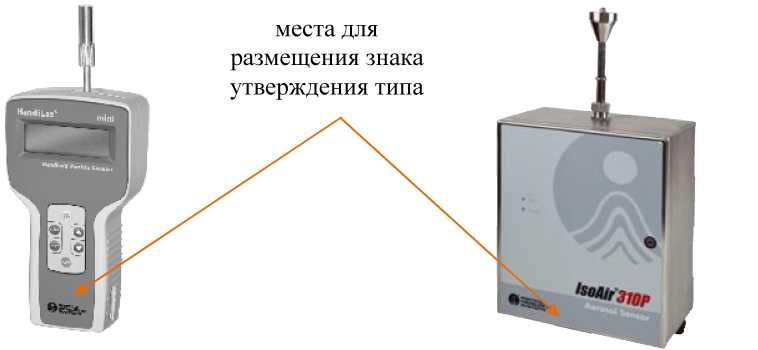

Внешний вид. Счётчики аэрозольных частиц, http://oei-analitika.ru рисунок № 2
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 2

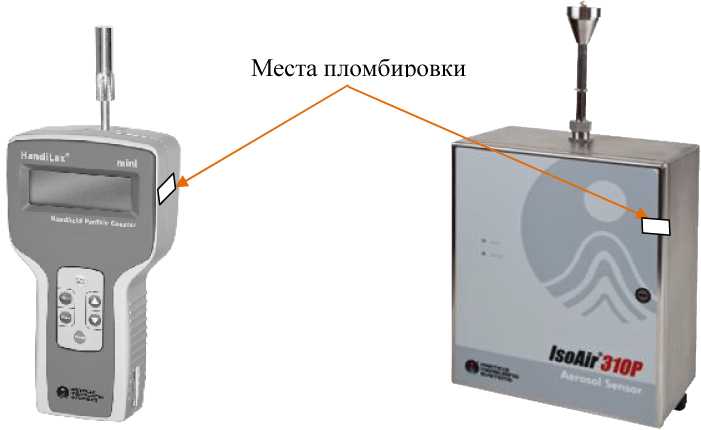

Внешний вид. Счётчики аэрозольных частиц, http://oei-analitika.ru рисунок № 3
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 3

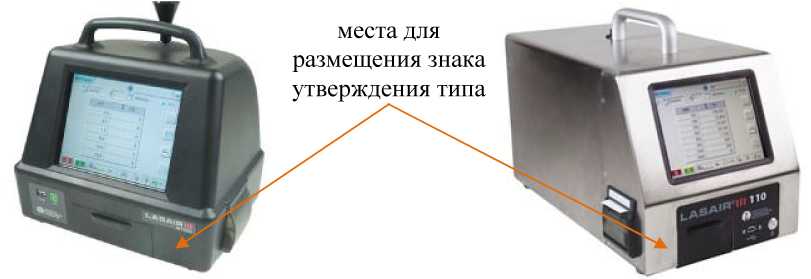

Внешний вид. Счётчики аэрозольных частиц, http://oei-analitika.ru рисунок № 4
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 4

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 11.03.2021
Номер записи - 154599
ID в реестре СИ - 376999
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

исполнения Lasair III 110, исполнения Airnet II 510XR, исполнение Lasair III 5100, исполнение Lasair III 310С, исполнение Lasair III 310C, исполнение Lasair III 310B, Lasair III 5100, Lasair III 350L, Lasair III 310С, Lasair III 310C, Lasair III, IsoAir 310P, Handilaz Mini, Airnet II, IsoAir 310P, Handilaz Mini, Lasair III, Airnet II 510XR, Airnet II 510, Airnet II 201-4, 350L, 310C, 110,

Производитель

Изготовитель - Фирма "Particle Measuring Systems"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 349
Выдано извещений - 16
Кол-во периодических поверок - 288
Кол-во средств измерений - 118
Кол-во владельцев - 36
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 775 дн.

Приказы РСТ, где упоминается данный тип СИ

№259 от 2016.03.11 Об утверждении типов средств измерений

Наличие аналогов СИ: Счётчики аэрозольных частиц (Airnet II, IsoAir 310P, Handilaz Mini, Lasair III)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
63407-16 Счётчики аэрозольных частиц (Airnet II, IsoAir 310P, Handilaz Mini, Lasair III)
Фирма "Particle Measuring Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
43180-09 Счётчики аэрозольных частиц (АЗ-10, мод. АЗ-10-0.3, АЗ-10-0.4)
ООО НПО "ЭКО-ИНТЕХ" (РОССИЯ г.Москва)
63407-16 Счётчики аэрозольных частиц (Airnet II, IsoAir 310P, Handilaz Mini, Lasair III)
Фирма "Particle Measuring Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
49170-12 Счётчики аэрозольных частиц (АССЧ)
ООО "АэроНаноТех" (РОССИЯ г.Москва)
63407-16 Счётчики аэрозольных частиц (Airnet II, IsoAir 310P, Handilaz Mini, Lasair III)
Фирма "Particle Measuring Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
78323-20 Счётчики аэрозольных частиц (АэроПлюс)
ООО НПО "ЭКО-ИНТЕХ" (РОССИЯ г.Москва)

Все средства измерений ООО НПО "ЭКО-ИНТЕХ"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
59935-15

Счетчик частиц в жидкости, Ultra DI 50
Фирма "Particle Measuring Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
63407-16
11.03.2021
Счётчики аэрозольных частиц, Airnet II, IsoAir 310P, Handilaz Mini, Lasair III
Фирма "Particle Measuring Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.

В сводной таблице приводится следующая информация:

  • Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
  • наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
  • наименование организации-производителя и страны производства
  • кол-во поверок
  • кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
  • величина интервала между поверками

Стоимость 200 руб. или по подписке

Кто поверяет Счётчики аэрозольных частиц (АэроПлюс)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ"
(RA.RU.311258)
РСТ
  • Lasair III 310C
  • исполнение Lasair III 5100
  • исполнение Lasair III 310С
  • Lasair III 310С
  • модель Lasair III исполнение Lasair III 310С
  • 8 0 7 0 6 0 6
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311541)
    РСТ
  • исполнения Lasair III 5100
  • Нет модификации
  • исполнения Airnet II 510XR
  • 52 1 1 50 4 49 0 49
    ФГУП "ВНИИФТРИ"
    (RA.RU.311478)
    РСТ
  • IsoAir 310P
  • Airnet II 510
  • Lasair III 350L
  • Lasair III 310С
  • Handilaz Mini
  • мод. Airnet II 510
  • 310C
  • Airnet II 510XR
  • 350L
  • 110
  • исполнения Lasair III 310C
  • Нет модификации
  • Airnet II 201-4
  • исполнения Lasair III 110
  • 245 5 18 216 12 215 13 202
    ФГУП "ВНИИМ им. Д.И. Менделеева"
    (RA.RU.311541)
  • Airnet II, IsoAir 310P, Handilaz Mini, Lasair III
  • 1 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • исполнение Lasair III 310C
  • Счетчики аэрозольных частиц Handilaz Mini
  • Handilaz Mini
  • исполнение Lasair III 310B
  • Lasair III 310C
  • Lasair III
  • 15 0 15 0 10 0 10
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • LASAIR III 5100
  • 1 0 0 0 0 0 0
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311285)
  • Airnet II 510XR
  • Lasair III 5100
  • 2 0 0 0 0 0 0
    ФГУП «ВНИИФТРИ»
    (RA.RU.311478)
  • нет данных
  • Airnet II, IsoAir 310P, Handilaz Mini, Lasair III
  • 25 0 0 0 0 0 0

    Стоимость поверки Счётчики аэрозольных частиц (АэроПлюс)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Счетчики имеют встроенное программное обеспечение (ПО), разработанное фирмой «Particle Measuring Systems Inc». Встроенное ПО является метрологически значимым. Его основные функции: управление процессом измерений, обработка сигналов с фотодиодного детектора, хранение и передача результатов измерений на внешнее устройство.

    Внешнее ПО (Facility Net, Pharmaceutical Net и Facility Pro), используемое для отображения данных счетчиков, не является метрологически значимыми и не оказывает влияние на результаты измерений.

    Идентификационные данные встроенного ПО представлены в таблице 1.

    Таблица 1

    Идентификационные данные (признаки)

    Значение

    Airnet II, кроме

    4-х канальных

    Airnet II 4-х канальные

    IsoAir 310P

    Handilaz Mini

    Lasair III (кроме Lasair III 110)

    Lasair III

    110

    Идентификационное наименование ПО

    Firmware

    v2.21

    Firmware

    v1.31

    Firmware

    v1.18

    Handilaz Mini

    Lasair III

    Lasair III

    110

    Номер версии (идентификационный номер) ПО

    не ниже

    2.21

    не ниже

    1.31

    не ниже

    1.18

    не ниже

    1.09

    не ниже

    1.4.004

    не ниже

    2.0.006

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    7BD71A0D

    9775D1D0B 94D460BDE

    B29B50

    E2F9B852

    D604323C4

    BEF67DCF 1754B52

    6E5BB733

    AFF596AB

    F9713732D

    D3B742A

    -

    -

    -

    Алгоритм вычисления идентификатора ПО

    MD5

    MD5

    MD5

    -

    -

    -

    Идентификационные данные встроенного ПО отображаются в диалоге информации о ПО на дисплеях счетчиков (Handilaz Mini, Lasair III) и на экранах внешних устройств.

    Встроенные ПО и измеренные данные защищены от преднамеренных и непреднамеренных изменений с помощью кодов и паролей изготовителя. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на передние панели счетчиков в виде наклеек и на титульные листы руководств по эксплуатации методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    «Счетчики аэрозольных частиц Airnet II 201-4, Airnet II 301-4, Airnet II 310-4, Airnet II 501-4, Airnet II 510-4. Руководство по эксплуатации».

    «Счетчики аэрозольных частиц Airnet II 301, Airnet II 501, Airnet II 510, Airnet II 510XR. Руководство по эксплуатации».

    «Счетчики аэрозольных частиц Lasair III 310B, Lasair III 310C, Lasair III 350L, Lasair III 5100. Руководство по эксплуатации».

    «Счетчик аэрозольных частиц Lasair III 110. Руководство по эксплуатации»;

    «Счетчик аэрозольных Handilaz Mini. Руководство по эксплуатации»;

    «Счетчик аэрозольных частиц IsoAir 310P. Руководство по эксплуатации»


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к счетчикам аэрозольных частиц Airnet II, IsoAir 310P, Handilaz Mini, Lasair III

    1 ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов».

    2 Техническая документация фирмы-изготовителя .

    Поверка

    Поверка

    осуществляется в соответствии с документом МП-640-025-15 «Инструкция. Счетчики аэрозольных частиц Airnet II, IsoAir 310P, Handilaz Mini, Lasair III. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в ноябре 2015 года.

    Основные средства поверки:

    - рабочий эталон единицы счетной концентрации частиц в аэродисперсных средах в соответствии с ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов», пределы допускаемой относительной погрешности измерений массовой концентрации пыли ± 7 %;

    - расходомер-счетчик газа РГТ-5, рег. № 51713-12, диапазон измерений объемного расхода газа от 2 до 20 дм3/мин, пределы допускаемой относительной погрешности измерений объемного расхода газа ± 1 %;

    -  расходомер-счетчик газа РГТ-7, рег. № 51713-12, диапазон измерений объемного

    расхода газа от 10 до 100 дм3/мин, пределы допускаемой относительной погрешности измерений объемного расхода газа ± 1 %.

    Знак поверки наносится на свидетельство о поверке счетчиков.


    Изготовитель


    Фирма «Particle Measuring Systems», США
    Адрес: 5475 Airport Boulevard, Boulder, Colorado 80301, USA
    Тел.: + 1 303 443-7100, + 1 800 238-1801; Факс: + 1 303 449-6870
    E-mail: info@pmeasuring.com
    Http: //pmeasuring.com

    Заявитель


    Общество с ограниченной ответственностью « СокТрейд Ко» (ООО «СокТрейд Ко»)
    Юридический адрес: 127549, г. Москва, Алтуфьевсое ш., д.60
    Почтовый адрес: 119071, г. Москва, а/я 22
    Тел./факс: + 7(495)604-44-44
    E-mail: info@soctrade.com, soctrade@mail.ru
    Http: www.soctrade.com

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский   институт   физико-технических   и   радиотехнических   измерений»
    (ФГУП «ВНИИФТРИ»)
    Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
    Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
    Телефон: (495) 546-34-58, факс: (495) 526-63-21
    E-mail: office@vniiftri.ru

    Конструктивно счетчики выполнены в виде единого блока, включающего измерительное устройство, пробоотборную систему и микропроцессорное устройство. Основными элементами измерительного устройства являются: источник излучения (лазерный диод), фокусирующая система, измерительный объем и фотодиодный детектор. Основными элементами пробоотборной системы являются: вакуумный насос (кроме Airnet II), пробоотборный тракт со встроенным расходомером и пробоотборным входом. Микропроцессорное устройство обрабатывает измерительные сигналы, полученные с фотодиодного детектора. Результаты измерений отображаются непосредственно на дисплеях счетчиков (Handilaz Mini, Lasair III ) и на экранах внешних устройств (Airnet II и IsoAir 310P), а также могут распечатываться встроенным принтером (Lasair III). Подсоединение к внешним устройствам осуществляется через цифровые интерфейсы RS-232/485, USB, Ethernet и аналоговые выходы 4-20 мА. Для отображения результатов на внешних устройствах используются программы Facility Net, Pharmaceutical Net, Facility Pro и Hypper Terminal.

    Питание счетчиков осуществляется от сети переменного тока через адаптер и (или) от аккумуляторных батарей.

    Принцип действия счетчиков основан на регистрации рассеянного аэрозольными частицами оптического излучения.

    При прокачке воздуха через измерительный объем счетчиков, аэрозольные частицы в пробе воздуха попадают в траекторию лазерного луча и рассеивают падающее излучение. Рассеянное частицей излучение регистрируется фотодиодным детектором под углом 90°. Интенсивность  светового  импульса пропорциональна  размеру  аэрозольных  частиц, а

    количество импульсов определяет число аэрозольных частиц. С учетом расхода пробы рассчитывается  счетная  концентрация аэрозольных  частиц.  Результаты  измерений

    представляются в цифровом и графическом виде в зависимости от размеров аэрозольных частиц.

    Счетчики Airnet II имеют исполнения Airnet II 201-4, Airnet II 301, Airnet II 301-4, Airnet II 310-4, Airnet II 501, Airnet II 501A, Airnet II 501-4, Airnet II 510, Airnet II 510XR, Airnet II 510-4.

    Счетчики Lasair III имеют исполнения Lasair III 110, Lasair III 310B, Lasair III 310C, Lasair III 350L, Lasair III 5100.

    Счетчики Airnet II, IsoAir 310P, Handilaz Mini, Lasair III отличаются друг от друга:

    • -  наличием встроенного пробоотборного насоса (в счетчиках Airnet II встроенный насос отсутствует) и объемным расходом отбираемой пробы;

    • -  по способу установки на месте эксплуатации;

    • -  по способу выдачи информации;

    • -  габаритными размерами и массой.

    Счетчики Lasair III - переносные, Handilaz Mini - ручные, Airnet II и IsoAir 310P - для стационарного крепления. Счетчики Airnet II 510XR имеют специальную защиту пробоотборной системы и оптической части измерительного устройства от воздействия внешней среды.

    Исполнения счетчиков Airnet II и Lasair III отличаются друг от друга количеством

    измерительных каналов и пороговыми значениями.

    Внешний вид счетчиков и обозначение мест для размещения знаков утверждения типа представлены на рисунках 1 - 5. Схемы пломбировки счетчиков от несанкционированного доступа представлены на рисунках 6 -8.

    Внешний вид. Счётчики аэрозольных частиц (АэроПлюс), http://oei-analitika.ru

    места для размещения знака утверждения типа

    Рисунок

    Рисунок 1

    2 - Внешний вид счетчиков Lasair III 110

    - Внешний вид счетчиков Lasair III

    (кроме Lasair III 110)

    Внешний вид. Счётчики аэрозольных частиц (АэроПлюс), http://oei-analitika.ru

    места для размещения знака утверждения типа

    Ч о]

    It"

    Рисунок 3- Внешний вид счетчиков

    Handilaz Mini

    Рисунок 4- Внешний вид счетчиков

    IsoAir 310P

    места для размещения знака утверждения типа

    Рисунок 5- Внешний вид счетчиков Airnet II

    Внешний вид. Счётчики аэрозольных частиц (АэроПлюс), http://oei-analitika.ru

    Места пломбировки

    /

    S

    I           /

    I      /

    /

    1 /

    б) Lasair III 110

    а) Lasair III 310B, Lasair III 310C, Lasair III 350L, Lasair III 5100

    Рисунок 6 - Схемы пломбировки счетчиков счетчиков Lasair III

    Внешний вид. Счётчики аэрозольных частиц (АэроПлюс), http://oei-analitika.ru

    Места пломбировки

    Рисунок 7 - Схемы пломбировки счетчиков Handilaz Mini и IsoAir 310P

    Места пломбировки

    Рисунок 8 - Схемы пломбировки счетчиков Airnet II


    Комплект поставки счетчиков приведен в таблице 4.

    Таблица 4

    Наименование

    Коли-

    чествово

    Примечание

    1 Счетчик аэрозольных частиц Airnet II, IsoAir 310P, Handilaz Mini или Lasair III

    1

    тип и модификация счетчика указывается при заказе

    2 Изокинетический пробоотборник

    1

    Наименование

    Коли-чествово

    Примечание

    3 Фильтр тонкой очистки

    1

    кроме Airnet II

    4 Сетевой адаптер

    1

    кроме Airnet II

    5 Бумага для принтера

    3

    для Lasair III

    6 Аккумуляторная батарея

    1

    для Lasair III, Handilaz Mini

    7 Соединительный кабель RS 232

    1

    8 Трубка пробоотборная, 3 м

    1

    кроме Airnet II

    9 Крепежный кронштейн

    1

    для Airnet II

    10 Руководство по эксплуатации

    1

    11 Паспорт

    1

    12 Методика поверки

    1


    Основные метрологические и технические характеристики счетчиков приведены в таблицах 2, 3.

    Таблица 2

    Тип счетчиков (модификации)

    Пороговые* значения измерительных каналов, мкм

    Максимальная измеряемая счетная концентрации аэрозольных частиц,

    -3

    м

    Номинальный объемный расход, дм3/мин

    Airnet II 201-4

    0,2; 0,3; 0,5; 1,0

    1,8 • 108

    -

    Airnet II 301

    0,3; 0,5

    2,0 • 108

    -

    Airnet II 301-4

    0,3; 0,5; 1,0; 5,0

    1,7 • 108

    -

    Airnet II 310-4

    0,3; 0,5; 1,0; 5,0

    2,5- 107

    -

    Airnet II 501

    0,5; 5,0

    3,4 • 108

    -

    Airnet II 501A

    0,5; 1,0

    3,4 • 108

    -

    Тип счетчиков (модификации)

    Пороговые* значения измерительных каналов, мкм

    Максимальная измеряемая счетная концентрации аэрозольных частиц, -м

    Номинальный объемный расход, дм3/мин

    Airnet II 501-4

    0,5; 1,0; 5,0; 10,0

    2,6 • 108

    -

    Airnet II 510

    0,5; 5,0

    3,4 • 107

    -

    Airnet II 510 XR

    0,5; 5,0

    3,4 • 107

    -

    Airnet II 510-4

    0,5; 1,0; 5,0; 10,0

    3,1 • 107

    -

    IsoAir 310P

    0,3; 0,5; 1,0; 5,0

    4,8 • 107

    28,3

    Handilaz Mini

    0,3; 0,5; 5,0

    7,1 • 107

    2,83

    Lasair III 110

    0,1; 0,15; 0,2; 0,25; 0,3; 0,5; 1,0; 5,0

    3,4 • 107

    28,3

    Lasair III 310B

    0,3; 0,5; 1,0; 3,0; 5,0;10,0

    4,9 • 107

    28,3

    Lasair III 310C

    0,3; 0,5; 1,0; 5,0;10,0; 25,0

    4,9 • 107

    28,3

    Lasair III 350L

    0,3; 0,5; 1,0; 5,0;10,0; 25,0

    2,9 • 107

    50

    Lasair III 5100

    0,5; 1,0; 2,0; 5,0;10,0; 25,0

    2,4 • 107

    100

    Примечания

    1 *Пороговые значения измерительных каналов соответствуют минимальным размерам частиц,

    регистрируемых в этих каналах

    2 Метрологические характеристики установлены на тестовых аэрозолях на основе монодисперсных латексов с

    размерами частиц согласно пороговым значениям измерительных каналов счетчиков.

    Таблица 3

    Наименование характеристики

    Значение

    характеристики

    Пределы допускаемой приведенной* погрешности измерений счетной концентрации аэрозольных частиц, %

    ± 20

    Пределы допускаемой относительной погрешности установки номинального объемного расхода отбираемой пробы для счетчиков IsoAir 310P, Handilaz Mini, Lasair III, %

    ± 5

    Эффективность счета, %:

    - всех аэрозольных частиц кроме частиц с размером, близким к пороговым значениям измерительных каналов;

    - аэрозольных частиц с размерами, близкими к пороговым значениям измерительных каналов

    100 ± 10,

    50 ± 20

    Собственный фон, м-3, не более: - счетчиков Airnet II 4-х канальных ;

    70

    - счетчиков Airnet II, имеющих менее 4-х каналов, IsoAir 310P, Lasair III;

    7

    - счетчиков Handilaz Mini

    1 за 5 мин

    Наименование характеристики

    Значение характеристики

    Напряжение питания, В:

    - от сети переменного тока частотой (50 ± 1) Гц через адаптер;

    220 ± 22

    - от аккумуляторной батареи: счетчики Airnet II

    24

    счетчики Handilaz Mini

    4,8

    счетчики Lasair III (кроме Lasair III 110)

    19

    счетчики Lasair III 110

    20

    Потребляемая мощность, В^А, не более:

    - счетчиков Airnet II

    12

    - счетчиков IsoAir 310P, Lasair III 310В , Lasair III 310C

    120

    - счетчиков Handilaz Mini

    10

    - счетчиков Lasair III 110

    240

    - счетчиков Lasair III 350L, Lasair III 5100

    150

    Габаритные размеры (длина х ширина х высота), мм, не более:

    - счетчиков Airnet II

    135 х 89 х 96

    - счетчиков IsoAir 310P

    250 х 300 х 150

    - счетчиков Handilaz Mini

    110 х 200 х 70

    - счетчики Lasair III (кроме Lasair III 110)

    327 х 259 х 301

    - счетчики Lasair III 110

    490 х 480 х 350

    Масса, кг, не более:

    - счетчиков Airnet II

    0,73

    - счетчиков IsoAir 310P

    9,0

    - счетчиков Handilaz Mini

    0,68

    - счетчики Lasair III (кроме Lasair III 110)

    7,5

    - счетчики Lasair III 110

    17,5

    Рабочие условия применения:

    - температура окружающего воздуха, °С

    от 15 до 30

    - относительная влажность окружающего воздуха, %

    от 20 до 80

    - атмосферное давление, кПа

    от 84 до 106,7

    Примечание - *Приведенная погрешность нормирована относительно максимальной измеряемой

    счетной концентрации аэрозольных частиц


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
