Номер по Госреестру СИ: 59935-15
59935-15 Счетчик частиц в жидкости
(Ultra DI 50)
Назначение средства измерений:
Счетчик частиц в жидкости Ultra DI 50 (далее - счетчик) предназначен для измерений счетной концентрации взвешенных в деионизованной воде частиц.
Внешний вид.
Счетчик частиц в жидкости
Рисунок № 1
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства -
Номер записи - 150765
ID в реестре СИ - 373165
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Ultra DI 50,
Производитель
Изготовитель - Фирма "Particle Measuring Systems"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 1
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1546 от 2016.10.17 О переоформлении свидетельства об утверждении типа средств измерений № 59935 "Корректоры объема газа Суперфлоу 23"
№194 от 2015.02.13 Об утверждении типов средств измерений (59882-15 - 59953-15)
№1717 от 2020.10.15 о продлении срока действия утвержденных типов СИ
№1212 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительство" (ТК 465)
Наличие аналогов СИ: Счетчик частиц в жидкости (Ultra DI 50)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Particle Measuring Systems"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59935-15 |
Счетчик частиц в жидкости, Ultra DI 50 Фирма "Particle Measuring Systems" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63407-16 11.03.2021 |
Счётчики аэрозольных частиц, Airnet II, IsoAir 310P, Handilaz Mini, Lasair III Фирма "Particle Measuring Systems" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Счетчик частиц в жидкости (Ultra DI 50)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 4 | 0 | 4 | 1 | 4 | 0 | 4 |
Стоимость поверки Счетчик частиц в жидкости (Ultra DI 50)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Счетчик имеет встроенное программное обеспечение (ПО), разработанное фирмой «Particle Measuring Systems». Основные функции ПО: обработка, вычисление, хранение и передача результатов измерений на компьютер.
Идентификационное наименование, версия ПО и заводской номер счетчика отображаются в окне отчета о статусе счетчика. ПО и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.02.077-2014.
Идентификационные данные ПО представлены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
Ultra DI50 |
Ultra DI50 |
не ниже 2.0 |
- |
- |
ПО идентифицируется при подключении счетчика к компьютеру.
Знак утверждения типа
Знак утверждения типананосится на лицевую часть счетчика в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Счетчик частиц в жидкости Ultra DI 50. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчику частиц в жидкости Ultra DI 50
1 ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов».
2 Техническая документация фирмы-изготовителя .
Поверка
Поверкаосуществляется в соответствии с документом МП-640-022-14 «Инструкция. Счетчик частиц в жидкости Ultra DI 50. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в сентябре 2014 года.
Основные средства поверки:
рабочий эталон единицы счетной концентрации частиц в взвесях в соответствии с поверочной схемой по ГОСТ 8.606-2012, допускаемая относительная погрешность измерений счетной концентрации частиц в жидкости не более ± 7 %.
секундомер СОСпр, емкость минутной шкалы 60 мин., ц.д. 1 мин. емкость секундной шкалы 60 с, ц.д. 0,2 с, класс точности 2
Изготовитель
Фирма «Particle Measuring Systems», СШААдрес: 5475 Airport Blvd., Boulder, Co 80301, USA
Тел.: (+ 1) 303-443-7100, (+ 1) 800-238-1801
Факс: (+ 1) 303-499-6870
E-mail: info@pmeasuring.com
Http: www.pmeasuring.com
Заявитель
Закрытое акционерное общество «СКАН» (ЗАО «СКАН»)
Юридический и фактический адрес: 119330, г. Москва, ул. Дружбы, д. 10 «Б» Тел. (495) 739-5005
Факс: (495) 234-0036
E-mail: office@scan.ru
Http: www.scanru.ru
Испытательный центр
Федеральное государственное унитарного предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус .
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
Телефон: (495) 546-34-58, факс: (495) 526-63-21.
E-mail: office@vniiftri.ru
Конструктивно счетчик выполнен в виде моноблока, в котором размещены оптикоаналитическая и охлаждающая системы. Основными элементами оптико-аналитической системы являются источник света (лазерный диод), фокусирующая система, фотоприемник, проточная измерительная ячейка (капилляр) и микропроцессор. Охлаждающая система состоит из двух вентиляторов, наружного фильтра и двух внутренних высокоэффективных воздушных фильтров. Счетчик подсоединяется к магистрали с деионизованной водой. Управление счетчиком и индикация результатов измерений осуществляются на компьютере на базе программы Facility Net. Связь с компьютером - через интерфейс RS-232 с помощью протокола связи PMS. Питание счетчика осуществляется от сети переменного тока. Счетчик имеет аналоговый выход (4 - 20) мА, дополнительно комплектуется расходомером для контроля уровня объемного расхода деионизованной воды.
Принцип работы счетчика основан на регистрации ослабления оптического излучения. Частицы жидкости проходят в капилляре через освещенный измерительный объем и затеняют фотоприемник. Соотношение площадей освещенной и затененной областей пересчитывается в размер частицы, количество последовательных затенений фотоприемника определяет количество частиц, счетная концентрация рассчитывается относительно объемного расхода 1 л/мин. Микропроцессор преобразует сигнал с фотоприемника в цифровой сигнал, обрабатывает и сохраняет результаты измерений, которые доступны для системы отображения по ее запросу. Представление выходных данных результатов измерений предусмотрено в цифровом и графическом виде - дифференциальные и (или) интегральные значения счетной концентрации в зависимости от размеров частиц.

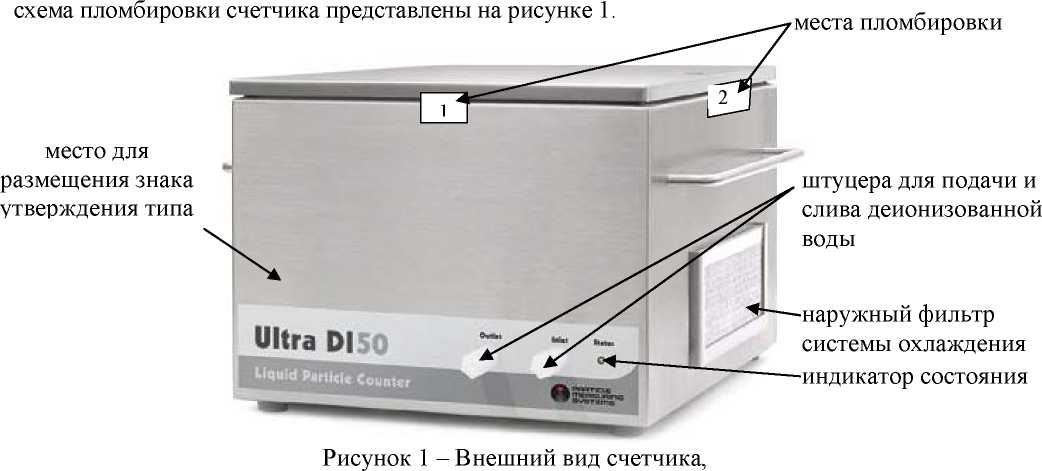

Внешний вид счетчика, обозначение места для размещения знака утверждения типа и
обозначение места для размещения знака утверждения типа и схема пломбировки счетчика
Комплектность счетчика приведена в таблице 3. Таблица 3
|
Наименование |
Кол-во |
Примечание |
|
1 Счетчик частиц в жидкости Ultra DI 50, зав. № 82579 |
1 | |
|
2 Расходомер FC-100-2 |
1 | |
|
3 Кабель питания |
1 | |
|
4 Комплект соединительных кабелей |
1 | |
|
5 Комплект принадлежностей |
1 | |
|
6 Программное обеспечение «Facility Net» |
1 | |
|
7 «Счетчик частиц в жидкости Ultra DI 50. Руководство по эксплуатации» |
1 | |
|
8 «Расходомер FC-100-2. Руководство по эксплуатации» |
1 | |
|
9 Методика поверки |
1 |
Основные метрологические и технические характеристики счетчика приведены в
таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Пороговые значения размеров частиц, регистрируемых в измерительных каналах, мкм |
0,05; 0,10; 0,15; 0,20 |
|
Максимальная измеряемая счетная концентрация частиц в жидкости, см-3 |
104 |
|
Пределы допускаемой приведенной* погрешности измерений счетной концентрации частиц в жидкости, % |
± 10 |
|
Напряжение питания от сети переменного тока частотой (50 ± 5) Гц, В |
220 ± 20 |
|
Потребляемая мощность, В^А, не более |
240 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
440 х 260 х 480 |
|
Масса, кг, не более |
19,5 |
|
Рабочие условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность окружающего воздуха, %, -атмосферное давление, кПа |
от 15 до 30 от 30 до 95 без конденсата от 84 до 106,7 |
|
Номинальный объемный расход анализируемой жидкости, мл/мин |
1000±100 |
* Погрешности измерений счетной концентрации частиц в жидкости нормированы как приведенные к максимальному значению измерений.
