Сведения о средстве измерений: 63131-16 Весы специальные

Номер по Госреестру СИ: 63131-16
63131-16 Весы специальные
(FS3000)

Назначение средства измерений:
Весы специальные FS3000 (далее - весы) предназначены для измерений массы при статическом взвешивании жидких веществ после дозирования.

сертификация программного обеспечения

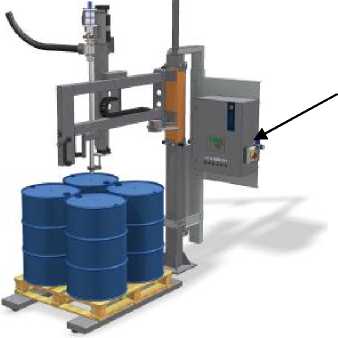

Внешний вид. Весы специальные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Весы специальные
Рисунок № 1

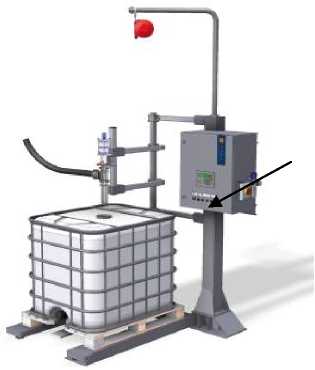

Внешний вид. Весы специальные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Весы специальные
Рисунок № 2

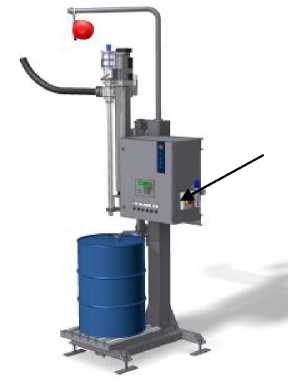

Внешний вид. Весы специальные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Весы специальные
Рисунок № 3

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 17.02.2021
Номер записи - 154314
ID в реестре СИ - 376714
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТМ2, мод. FS3000 TYPE 9, TYPE9.1-B-OON, TYPE9.1-B-00N, TYPE6.1-B-00X, TYPE4.1-B-OON, TYPE 9, TYPE 6, TYPE 4, FS3000-TYPE 6, FS3000 TYPE 9, FS3000, ESP-1B300,

Производитель

Изготовитель - Фирма "Feige Filling GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 34
Выдано извещений - 0
Кол-во периодических поверок - 28
Кол-во средств измерений - 9
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№149 от 2016.02.17 Об утверждении типов средств измерений

Наличие аналогов СИ: Весы специальные (FS3000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Feige Filling GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
63131-16
17.02.2021
Весы специальные, FS3000
Фирма "Feige Filling GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
63154-16
17.02.2026
Дозаторы весовые автоматические дискретного действия, Feige
Фирма "Feige Filling GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Весы специальные (FS3000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КАЛУЖСКИЙ ЦСМ"
(RA.RU.311265)
РСТ
  • TYPE6.1-B-00X
  • TYPE9.1-B-00N
  • TYPE4.1-B-OON
  • FS3000 TYPE 9
  • мод. FS3000 TYPE 9
  • TYPE9.1-B-OON
  • ESP-1B300
  • 16 0 16 0 16 0 16
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • FS3000-TYPE 6
  • 6 0 5 0 4 0 3
    ФБУ «Калужский ЦСМ»
    (RA.RU.311265)
    РСТ
  • FS3000
  • 4 0 0 0 0 0 0
    ООО "ЛИЦ"
    (RA.RU.311620)
  • ТМ2
  • 3 0 3 0 3 0 3
    ПАО "НПО "Стрела"
    (RA.RU.314701)
  • 1 0 0 0 0 0 0
    ФБУ "ПРИОКСКИЙ ЦСМ"
    (RA.RU.311265)
  • TYPE 4
  • TYPE 9
  • TYPE 6
  • 4 0 4 0 4 0 4

    Стоимость поверки Весы специальные (FS3000)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Кузбасский ЦСМ
    Кемеровская область
    988 1482
    ФБУ Красноярский ЦСМ
    Красноярский край
    758 1482
    ФБУ Бурятский ЦСМ
    Республика Бурятия
    2506 1482
    ФБУ Бурятский ЦСМ
    Республика Бурятия
    803 1482
    ФБУ Бурятский ЦСМ
    Республика Бурятия
    1607 1482

    Программное обеспечение

    Система управления оснащена встроенным программным обеспечением (далее - ПО). Идентификационное наименование ПО и номер версии высвечивается при включении системы управления. Основные функции ПО: обработка сигнала с весоизмерительных датчиков и последующий пересчет их в единицы массы, хранение программ и результатов работы дозирующего устройства, вывод данных на экран и передача на внешние электронные устройства.

    ПО заложено в процессе производства и защищено от доступа и изменения, пломбами. Обновления ПО в процессе эксплуатации не предусмотрено.

    Идентификационные данные ПО

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    -

    Номер версии ПО

    не ниже 2.00

    Цифровой идентификатор ПО

    -

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа наносится типографским способом на титульном листе Руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений представлена в Паспорте на весы.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к весам специальным FS3000

    ГОСТ 8.021-2005  «Государственная система обеспечения единства измерений.

    Государственная поверочная схема для средств измерений массы»

    Техническая документация фирмы «Feige Filling GmbH», Германия.

    Поверка

    Поверка

    осуществляется по документу МП 54-241-2015 «ГСИ. Весы специальные FS3000. Методика поверки», утвержденному ФГУП «УНИИМ» в октябре 2015 г.

    Эталонные средства измерений, используемые при поверке: гири класса точности М1 по ГОСТ OIML R 111-1-2009 (четвертого разряда по ГОСТ 8.021-2005).


    Изготовитель


    Фирма «Feige Filling GmbH» (Германия)
    Rogen 6a P.O. Box 1161 D-23831 Bad Oldesloe, Germany Тел.: 49-4531-8909-0, факс 49-4531-87296 www.feige.com/ru,www.feige.com
    E-mail: info@feige.com

    Заявитель


    ООО «ОНИКС»
    109341, г. Москва, ул. Братиславская д. 6, апарт. 379 Teлефон/факс: (499) 784-75-28 www.0HUkc.org, info@OHUkc.org

    Испытательный центр


    ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ») 620000, г. Екатеринбург, ул. Красноармейская, 4
    Тел. (343) 350-26-18, факс: (343) 350-20-39; Е-mail: uniim@uniim.ru

    Весы специальные FS3000 выпускаются фирмой «Feige Filling GmbH» (Германия) и встраиваются в полуавтоматические дозирующие устройства на комплексных линиях жидких веществ, поставляемых фирмой «Feige Filling GmbH» (Германия).

    Конструктивно весы состоят из терминала и взвешивающего модуля, включающего весоизмерительные датчики и аналого-цифровой преобразователь. Принцип действия весов основан на преобразовании деформации одного или четырех упругих элементов весоизмерительных датчиков, возникающей под действием силы тяжести взвешиваемого объекта, в аналого-цифровой электрический сигнал, передаваемый в систему управления дозирующего устройства. Терминал выполнен в виде отдельного модуля, соединенного со взвешивающим модулем кабелем связи и имеет жидкокристаллический дисплей, буквенноцифровую клавиатуру и дополнительные функциональные клавиши.

    Основные функции терминала:

    • -   проведение самотестирования (диагностики) основных узлов дозирующего устройства, в том числе весов, и ведение архива результатов самотестирования;

    • -   отображения текущего состояния дозирующего устройства, этапа работы;

    • -   управление заданием массы тары, нагрузки (разливаемой жидкости) и процессом

    налива;

    • -   хранение и отображение технических характеристик основных узлов дозирующего устройства, в том числе весов.

    Весы выпускаются нескольких модификаций, различающихся метрологическими и техническими характеристиками, формой и размерами грузоприемного устройства: TYPE 4, TYPE 6, TYPE 8, TYPE 9.

    В цикле дозирования производится два статических взвешивания - взвешивание пустой тары и взвешивание после завершения розлива.

    Весы оснащены следующими дополнительными устройствами:

    • -  устройствами установки нуля:

    • -  полуавтоматическим устройством установки нуля;

    • -  устройством первоначальной установки нуля;

    • -  устройством слежения за нулем;

    • -  устройствами тарирования:

    • -  устройством уравновешивания тары;

    • -  устройством взвешивания тары.

    Фотографии внешнего вида полуавтоматического дозирующего устройства со встроенными весами специальными FS3000 представлены на рисунке 1 (а - г). Поверительное клеймо (знак поверки в виде наклейки) наносится на лицевую поверхность терминала (места нанесения обозначены стрелками).

    Внешний вид. Весы специальные (FS3000), http://oei-analitika.ru

    б) TYPE 6

    а) TYPE 4

    Внешний вид. Весы специальные (FS3000), http://oei-analitika.ru

    в) TYPE 8

    Внешний вид. Весы специальные (FS3000), http://oei-analitika.ru

    г) TYPE 9

    Рисунок 1 - Внешний вид полуавтоматического дозирующего устройства со встроенными весами специальными FS3000 (типы 4, 6, 8, 9)


    Полуавтоматическое дозирующее устройство со встроенными весами специальными FS3000 в комплекте

    Руководство по эксплуатации и техническому обслуживанию

    Паспорт на весы специальные FS3000

    Методика поверки весов специальных FS3000 МП 54-241-2015


    Наименование характеристики

    Значение характеристики

    TYPE 4

    TYPE 6

    TYPE 8

    TYPE 9

    Максимальная нагрузка

    Мах1/ Мах2, кг

    6 / 15

    15 / 30

    30 / 60

    600 / 1500

    1500

    2000

    300

    Минимальная нагрузка, Min, кг

    0,05

    0,1

    0,2

    4

    10

    20

    2

    Поверочное деление, e1/e2, кг

    0,002 / 0,005

    0,005 / 0,01

    0,01 / 0,02

    0,2 / 0,5

    0,5

    1

    0,1

    Действительная цена деления, d1/d2, кг

    0,002 / 0,005

    0,005 / 0,01

    0,01 / 0,02

    0,2 / 0,5

    0,5

    1

    0,1

    Диапазон уравновешивания тары, кг

    100% Max

    Пределы допускаемой погрешности весов, кг, при первичной поверке (в эксплуатации) в интервалах:

    до 500 е включ. свыше 500 е до 2000 е включ. свыше 2000 е до Мах включ.

    ±0,5 е (1,0 е)

    ±1,0 е (1,5 е)

    ±1,5 е (3,0 е)

    Время установления показаний, с, не более

    2

    Параметры электропитания напряжение, В / частота, Гц

    100-240 / 50

    Потребляемая мощность, В •А, не более

    500

    Габаритные размеры дозирующего устройства с весами, мм

    1005х1066х3400

    2335x1700x3500

    1920х1770х3400

    1100х1066х3400

    Габаритные размеры грузоприемного устройства, мм

    400 x 500 x 3400

    1100x1500x3500

    1100x1500x3400

    620 x 600 x 3400

    Диапазон рабочих температур, °С

    от 5 до 40
