Номер по Госреестру СИ: 63093-16
63093-16 Теплосчетчики
(WESER Heat Meter)
Назначение средства измерений:
Теплосчетчики WESER Heat Meter (далее - теплосчетчики) предназначены для измерений объема и тепловой энергии теплоносителя, прошедшего в закрытых системах водяного теплоснабжения.
Внешний вид.
Теплосчетчики
Рисунок № 1
Внешний вид.
Теплосчетчики
Рисунок № 2
Внешний вид.
Теплосчетчики

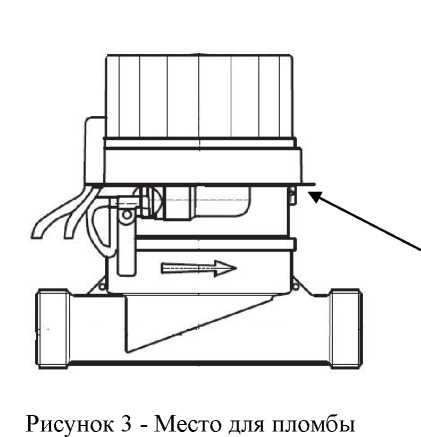

Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 03.02.2021
Номер записи - 154273
ID в реестре СИ - 376673
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Weser Ду-15, WESER Heat Meter, Weser (WHM 15-1,5), Weser, WEAER heat meter, Waser, MULTICAL 402-W1100F1456, meter, HR, HM, HITERM, Heat meter Ду-15, Heat Meter, Dn-15, 15/0,6-ПТ, 15-06, 0,6, -, "Пульсар" Т,
Производитель
Изготовитель - ООО "Везер"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Статистика
Кол-во поверок - 16318
Выдано извещений - 1255
Кол-во периодических поверок - 14241
Кол-во средств измерений - 8162
Кол-во владельцев - 663
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 1484 дн.
Приказы РСТ, где упоминается данный тип СИ
№56 от 2016.02.03 Об утверждении типов средств измерений
№2612 от 2021.11.22 О внесении изменений в сведения об утвержденных типах средств измерений 60424-15, 73361-18, 76645-19, 76743-19, 77045-19
Наличие аналогов СИ: Теплосчетчики (WESER Heat Meter)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Теплосчетчики (WESER Heat Meter)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 132 | 24 | 0 | 127 | 46 | 1 | 0 | 1 | ||
| ООО "НМОП" (RA.RU.311359) | 808 | 7 | 0 | 763 | 56 | 41 | 0 | 41 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 28 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 3348 | 156 | 0 | 2788 | 71 | 260 | 0 | 260 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "НПП ГИДРОТЕСТ" (RA.RU.312713) | 24 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «НПО «МЕТРОКОНТРОЛЬ» (РОСС RU.0001.310004) | 129 | 8 | 0 | 129 | 33 | 11 | 0 | 11 | ||
| ООО "ДЮКОМ" (RA.RU.310580) | 18 | 0 | 18 | 0 | 9 | 0 | 9 | |||
| ООО «Метроконтроль» (RA.RU.314002) | 11 | 3 | 0 | 11 | 6 | 2 | 0 | 2 | ||
| ООО "ПРОСТО ПОВЕРКА" (RA.RU.314003) | 136 | 0 | 136 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОЛОГИЯ 2.0" (RA.RU.314014) | 25 | 0 | 25 | 4 | 0 | 0 | 0 | |||
| ООО "РУСТЕСТ" (RA.RU.314192) | 411 | 23 | 2 | 409 | 31 | 374 | 1 | 373 | ||
| ООО "ГИДРОДИНАМИКА" (RA.RU.312244) | 151 | 0 | 13 | 0 | 13 | 0 | 13 | |||
| ООО НПП "УРАЛТЕХНОЛОГИЯ" (1462) | 2 | 0 | 2 | 2 | 2 | 0 | 2 | |||
| ООО "ТЕПЛОВОДОУЧЕТ" (RA.RU.310537) | 6 | 0 | 6 | 2 | 0 | 0 | 0 | |||
| ООО "ЦСМ "ЭТАЛОН" (RA.RU.312458) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| АО "ТЭМ" (RA.RU.312061) | 7 | 3 | 3 | 2 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "РЦСМ" (RA.RU.312866) | 5 | 0 | 5 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 8 | 0 | 8 | 1 | 5 | 0 | 5 | ||
| ООО "ГК КОНТРОЛЬ" (RA.RU.312788) | 77 | 0 | 77 | 8 | 51 | 0 | 51 | |||
| ООО «Теплосервис» (RA.RU.312939) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ДЮКС" (RA.RU.311687) | 844 | 62 | 0 | 844 | 11 | 0 | 0 | 0 | ||
| ООО НПП "УРАЛТЕХНОЛОГИЯ" (1462) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ТЕСТПРОМ» (RA.RU.312948) | 30 | 0 | 30 | 12 | 23 | 0 | 23 | |||
| ООО "ЛОГОМАСС" (РОСС RU.0001.310398) | 8 | 0 | 5 | 2 | 1 | 0 | 1 | |||
| ООО «Метроконтроль» (RA.RU.312539) | 2 | 0 | 2 | 1 | 0 | 0 | 0 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 3 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2921 | 48 | 2596 | 330 | 1884 | 48 | 1561 | ||
| ООО "ТЭПМ" (RA.RU.312709) | 1220 | 0 | 1220 | 1 | 0 | 0 | 0 | |||
| ООО "ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ" (RA.RU.312116) | 100 | 3 | 0 | 100 | 6 | 0 | 0 | 0 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 2 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "СЦ "ЭЛЕКОМ" (RA.RU.312143) | 29 | 3 | 0 | 22 | 8 | 0 | 0 | 0 | ||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "ГК ЖКХ РЕСУРС" (RA.RU.312041) | 51 | 0 | 12 | 0 | 0 | 0 | 0 | |||
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 12 | 2 | 0 | 12 | 3 | 0 | 0 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 5 | 0 | 5 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЖИНИРИНГ" (RA.RU.312208) | 12 | 0 | 12 | 12 | 0 | 0 | 0 | |||
| ООО"ЦПК" (RA.RU.310633) | 12 | 0 | 12 | 0 | 0 | 0 | 0 | |||
| ООО "ЛОЦМАНГРУПП" (RA.RU.312197) | 381 | 6 | 0 | 275 | 44 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО ПП "ТЕХНОЛОГИЯ" (1123) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО «Взлет-Алтай Сервис» (RA.RU.311655) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "УК "ДОМОВОЙ" (RA.RU.310580) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "АКВАТЕХНИК" (RA.RU.312268) | 185 | 14 | 0 | 185 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 114 | 0 | 114 | 38 | 64 | 0 | 64 | ||
| ООО "САЯНЫЭНЕРГОМОНТАЖ" (RA.RU.311918) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ООО "ФЕРРАТА" (RA.RU.310646) | 15 | 0 | 15 | 2 | 1 | 0 | 1 | |||
| ООО "ЭТАЛОН" (RA.RU.312790) | 994 | 1 | 0 | 876 | 105 | 1 | 0 | 1 | ||
| ООО "НПП ГИДРОТЕСТ" (RA.RU.312713) | 1053 | 0 | 978 | 63 | 447 | 0 | 447 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| АО "Теплоэнергомонтаж" (RA.RU.312061) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО СЦ "МЕТРОЛОГИЯ" (РОСС RU.0001.310400) | 1171 | 1 | 1 | 1170 | 3 | 0 | 0 | 0 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕПЛОВОДОУЧЕТ" (RA.RU.310537) | 39 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ТЭМ" (RA.RU.312061) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГК ЖКХ РЕСУРС" (RA.RU.312041) | 62 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГИДРОДИНАМИКА" (RA.RU.312244) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СЦ "ЭЛЕКОМ" (RA.RU.312143) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ВОЛГАМЕТРОКОМ" (RA.RU.311868) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО"ЦПК" (RA.RU.310633) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Феррата" (1329) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО СЦ "МЕТРОЛОГИЯ" (РОСС RU.0001.310400) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭТАЛОН" (RA.RU.311458) | 454 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "М-ГИДРОДИНАМИКА" (RA.RU.320051) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТОЧНЫЕ ИЗМЕРЕНИЯ" (RA.RU.313615) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ПОВЕРКА ПЛЮС" (RA.RU.311435) | 10 | 1 | 0 | 10 | 0 | 0 | 0 | 0 | ||
| ООО "ВОЛГАМЕТРОКОМ" (RA.RU.311868) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЭНЕРГОМОНТАЖ" (RA.RU.314152) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО «ГОРОДСКАЯ МЕТРОЛОГИЧЕСКАЯ СЛУЖБА» (RA.RU.314237) | 13 | 0 | 13 | 0 | 13 | 0 | 13 | |||
| ООО "САЯНЫ" (RA.RU.314368) | 6 | 0 | 6 | 5 | 3 | 0 | 3 | |||
| ООО "АКВАМЕТРОЛОДЖИ" (RA.RU.314220) | 77 | 5 | 0 | 77 | 3 | 1 | 0 | 1 | ||
| ООО «ТЕПЛОСТАНДАРТ ЮГ» (RA.RU.314475) | 45 | 13 | 0 | 45 | 3 | 0 | 0 | 0 | ||
| ООО «ГМС» (RA.RU.312808) | 596 | 51 | 0 | 596 | 228 | 212 | 0 | 212 | ||
| ООО "ИРМЕТ" (RA.RU.312880) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЭНЕРГОУЧЁТ" (RA.RU.312576) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ЭКСТРАЛАБ" (RA.RU.312066) | 30 | 7 | 0 | 30 | 2 | 0 | 0 | 0 | ||
| ООО «СК «Экомера» (RA.RU.314080) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕПЛОСЕРВИС" (RA.RU.314016) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "МОССЧЁТЧИК" (RA.RU.314034) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "ПРОМЕТР" (RA.RU.314482) | 12 | 3 | 0 | 12 | 7 | 12 | 0 | 12 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 389 | 110 | 0 | 389 | 102 | 2 | 0 | 2 | ||
| ООО "МЕТРОЛОГ ГРУПП" (RA.RU.314741) | 4 | 2 | 0 | 4 | 1 | 0 | 0 | 0 | ||
| ИП ОМЕЛЬЧЕНКО С.Н. (RA.RU.314869) | 3 | 0 | 3 | 1 | 0 | 0 | 0 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Теплосчетчики (WESER Heat Meter)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
4054 | 4745 |
|
ФБУ НИЦ ПМ-Ростест Москва |
5500 | 4745 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
14065 | 4745 |
|
ФБУ Магаданский ЦСМ Магаданская область |
14560 | 4745 |
|
ООО «Метрологический сервис» (Метросервис) Москва |
2850 | 4745 |
Программное обеспечение
В теплосчетчиках применяется встроенное программное обеспечение (ПО). Разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.
Программное обеспечение теплосчетчиков предназначено для обработки измерительной информации при измерении объема и температуры воды, вычислений тепловой энергии, индикации результатов измерений на показывающем устройстве, сохранения результатов измерений в архиве.
Защита ПО теплосчетчиков от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.
Идентификационные данные программного обеспечения теплосчетчиков
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HM MBUS |
|
Номер версии (идентификационный номер) ПО |
3.55*/ 3.06** |
|
Цифровой идентификатор ПО |
- |
Примечание
* - для исполнений теплосчетчика для установки в подающем трубопроводе; ** - для исполнений теплосчетчика для установки в обратном трубопроводе.
Знак утверждения типа
Знак утверждения типананосится лицевую панель теплосчетчика методом лазерной печати и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации теплосчетчиков РЭ 4218-001-90788463.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к теплосчетчикам WESER Heat Meter
-
1. ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.
-
2. Приказ Министерства строительства и жилищно-коммунального хозяйства РФ от 17 марта 2014 г. N 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя».
-
3. ТУ 4218-001-90788463-2015 «Теплосчетчики WESER Heat Meter. Технические условия».
Поверка
Поверкаосуществляется по документу МП 4218-001-90788463 «Теплосчетчики WESER Heat Meter. Методика поверки», утвержденному ФГУП «ВНИИМС» 27.11.2015 г.
Основные средства поверки:
-
- установка для поверки счетчиков и преобразователей объема воды УПВ, диапазон расходов от 0,01 до 5 м3/ч, относительная погрешность при измерении объема воды не более 0,5 %;
-
- термостаты переливные прецизионные ТПП-1.1, воспроизведение температур в диапазоне от 5 до 100 °С;
-
- термометры лабораторные электронные ЛТ-300, абсолютная погрешность не более 0,05 °С;
-
- секундомер СТЦ-1, абсолютная погрешность измерений времени не более 0,1 с.
Знак поверки наносится на свидетельство о поверке.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Теплосчетчик конструктивно выполнен в виде единого теплосчетчика и состоит из теп-ловычислителя и крыльчатого счетчика воды, изготовленных в общем корпусе, и комплекта термопреобразователей сопротивления с НСХ Pt 1000 по ГОСТ 6651-2009. На передней панели корпуса теплосчетчика расположены показывающее устройство - жидкокристаллический дисплей (ЖКИ) и кнопка управления.
Теплосчетчики имеют исполнения, отличающиеся местом установки теплосчетчика
(тепловычислитель и крыльчатый счетчик воды) в подающим трубопроводе или обратном трубопроводе, типоразмерами, диапазонами расхода теплоносителя.
Принцип работы теплосчетчика состоит в измерении объема воды счетчиком воды в
подающем или обратном трубопроводе, температур теплоносителя термопреобразователями сопротивления в подающем и обратном трубопроводах и вычислении тепловой энергии в теп-ловычислителе по результатам измерений объема и температур теплоносителя.
Вычисление тепловой энергии проводится в соответствии с ГОСТ Р ЕН 1434-1-2011. Теплосчетчик обеспечивает измерение и индикацию на показывающем устройстве:
-
- количества тепловой энергии, кВт^ч;
-
- объема воды, м3;
-
- температуры воды в подающем трубопроводе, °С;
-
- температуры воды в обратном трубопроводе, °С;
-
- разности температур в подающем и обратном трубопроводах, °С;
-
- объемного расхода воды, м3/ч;
-
- номера теплосчетчика;
-
- номера версии программного обеспечения теплосчетчика;
-
- уровня напряжения батареи питания, В;
-
- настроечных коэффициентов теплосчетчика;
-
- кодов внештатных ситуаций;
-
- текущей даты;
-
- текущего времени.
Теплосчетчик обеспечивает:
-
- сохранение в архиве и вывод на показывающее устройство теплосчетчика результатов
измерений тепловой энергии (глубина архива 24 месяцев);
- передачу результатов измерений тепловой энергии или объема воды по протоколу M-
Bus;
- передачу результатов измерений тепловой энергии по импульсному выходу с ценой импульса 0,1 кВт-ч/имп.
Теплосчетчики предназначены для установки на горизонтальных трубопроводах. Защита от несанкционированного доступа обеспечивается с помощью защитного кожу
ха, который в опломбированном состоянии препятствует доступу к электронике теплосчетчика. Фотографии внешнего вида теплосчетчика и место нанесения пломбы приведены на рисунках 1 - 3.
Фотографии общего вида теплосчетчика
Рисунок 1 - Внешний вид теплосчетчика Ду 15
Рисунок 2 - Внешний вид теплосчетчика Ду 20
Места нанесения поверительных клейм (пломб)
Место для пломбы
Таблица 1 - Диапазоны расходов и масса теплосчетчиков
|
Параметр |
Исполнение теплосчетчика | ||
|
WHM 15-0,6 |
WHM 15-1,5 |
WHM 20-2,5 | |
|
Диаметр условного прохода, мм |
15 |
15 |
20 |
|
Минимальный расход воды Gmin, м3/ч |
0,012 |
0,03 |
0,05 |
|
Номинальный расход Gnom, м3/ч |
0,6 |
1,5 |
2,5 |
|
Максимальный расход Gmax, м3/ч |
1,2 |
3 |
5 |
|
Масса, кг, не более |
0,8 |
0,8 |
0,9 |
Таблица 2 - теплосчетчиков
|
Т еплоноситель |
Сетевая вода по СНиП 41-02-2003 |
|
Максимальное рабочее давление теплоносителя, МПа |
1,6 |
|
Диапазон изменения температуры, °С |
от 5 до 90 |
|
Диапазон измерения разности температур теплоносителя в подающем и обратном трубопроводах, °С |
от 3 до 85 |
|
Пределы допускаемой относительной погрешности изме- |
±(2+0,02-Gmax/G), но |
|
рений объема теплоносителя при расходе G, % |
не более ±5 % |
|
Класс точности по ГОСТ Р ЕН 1434-1-2011 |
2 |
|
Пределы допускаемой относительной погрешности измерений времени, % |
±0,05 |
|
Пределы допускаемой относительной погрешности изме- |
±(3 + 4-Atmin/At + 0,02-Gmax/G), где |
|
рений тепловой энергии в зависимости от разности темпе- |
Atmin - минимальная разность |
|
ратур At, % |
температур |
|
Количество импульсных выходов |
1 |
|
Интерфейс |
M-bus |
|
Показывающее устройство (ЖКИ) |
8 разрядов |
|
Электропитание |
Литиевая батарея 3,6 В |
|
Условия эксплуатации: - температура окружающей среды, °С |
от плюс 5 до плюс 55 |
|
- относительная влажность окружающей среды, % |
от 30 до 80 |
|
Время работы батареи, лет, не менее |
10 |
|
Габаритные размеры (ДхВхШ), мм, не более - для резьбового соединения G3/4 |
110x96x78 |
|
- для резьбового соединения G 1 |
130x96x78 |
