Номер по Госреестру СИ: 63067-16
63067-16 Система измерительная стенда испытаний тормозных модулей и контейнеров
(II58414/14 TopCo)
Назначение средства измерений:
Система измерительная стенда испытаний тормозных модулей и контейнеров II58414/14 TopCo (далее - система) предназначена для измерений избыточного давления и интервалов времени при испытаниях тормозных модулей и контейнеров, а также для регистрации и отображения результатов измерений и расчетных величин.
Внешний вид.
Система измерительная стенда испытаний тормозных модулей и контейнеров
Рисунок № 1
Внешний вид.
Система измерительная стенда испытаний тормозных модулей и контейнеров
Рисунок № 2
Внешний вид.
Система измерительная стенда испытаний тормозных модулей и контейнеров
Рисунок № 3
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) системы представляет собой:
-
- knorr-sequencer.exe - основной программный модуль;
-
- timecalib.exe - программный модуль, используемый при поверке ИК временных интервалов.
ПО «Knorr-Sequencer» позволяет проводить испытания с выводом автоматически создаваемого протокола на печать, измерения избыточного давления и временных интервалов, осуществлять необходимые настройки и калибровку ИК системы.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
knorr-sequencer.exe |
timecalib.exe |
Номер версии (идентификационный номер) ПО |
03.01.38 fl |
V2 |
Цифровой идентификатор ПО |
dd636cfd0bd55bf89 26d3d4cd3ff9625 |
909e972d27048b15 4e531fc391971c15 |
Алгоритм вычисления идентификатора ПО |
md5 |
md5 |
Метрологически значимая часть ПО системы и измеренные данные не защищены от преднамеренных и непреднамеренных изменений. Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится методом компьютерной графики на титульный лист паспорта и в виде наклейки на переднюю панель промышленного компьютера.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизлагаются в документе ПС-П58414/14 «Система измерительная стенда испытаний тормозных модулей и контейнеров II58414/14 TopCo. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе измерительной стенда испытаний тормозных модулей и контейнеров II58414/14 TopCo
ГОСТ Р 8.802-2012. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10 в ст. минус 16 до 30 А
ГОСТ 8.027-2001. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты
ПС-1158414/14 «Система измерительная стенда испытаний тормозных модулей и контейнеров II58414/14 TopCo. Паспорт»
Поверка
Поверкаосуществляется по документу 206-654.1-2015 МП «Система измерительная стенда испытаний тормозных модулей и контейнеров II58414/14 TopCo. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 10 сентября 2015 г.
Основные средства поверки:
-
- калибратор процессов документирующий Fluke 753 (рег. № 49876-12): диапазон воспроизведения напряжения постоянного тока от минус 15 до 15 В, пределы допускаемой погрешности воспроизведения напряжения постоянного тока ± (0,01 %U + 0,0005); диапазон воспроизведения силы постоянного тока от минус 0,1 до 22 мА, пределы допускаемой погрешности воспроизведения силы постоянного тока ± (0,01 %I + 3 мкА);
-
- частотомер электронно-счетный Ч3-85/3 (рег. № 32359-06): диапазон измерений временных интервалов от 20 нс до 7000 с, пределы допускаемой относительной погрешности измерений частоты ± 1 • 10-7.
Изготовитель
Фирма «Knorr-Bremse Systeme fur Schienenfahrzeuge GmbH», Германия
Адрес: Moosacher Str. 80, 80809 Munchen, Deutschland
Телефон: +49 89 3547-0; факс: +49 89 3547-2767
Заявитель
Общество с ограниченной ответственностью «Кнорр-Бремзе 1520» (ООО «КБ 1520»)
ИНН: 6949010275
Юридический (почтовый) адрес: 170546, Тверская область, Калининский район, Бурашевское сельское поселение, Промышленная зона Боровлево-2, строение 1 В
Телефон: 8 (4822) 62-00-63; телефон/факс: 8 (4822) 62-02-63
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «ВНИИМ им. Д.И. Менделеева»
(ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс (812) 713-01-14
E-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия измерительных каналов (далее - ИК) избыточного давления основан на преобразовании первичными измерительными преобразователями давления (далее -датчики) величины давления воздуха в напряжение постоянного тока или силу постоянного тока с последующими преобразованием в цифровой код, программной обработкой и отображением на мониторе контролируемых параметров в виде цифрового значения в единицах их измерения.
В составе ИК используются преобразователи давления ATM утвержденного типа, регистрационный № 38754-13.
Принцип действия ИК интервалов времени основан на использовании цифрового счетчика и генератора импульсов многофункционального устройства сбора данных PCI 6229 (далее - МУСД) для измерений временных интервалов.
Функционально система состоит из следующих ИК:
-
- ИК избыточного давления - 49 шт.;
-
- ИК интервалов времени - 1 шт.
Конструктивно система представляет собой раму, выполненную из алюминиевых профилей, в которой установлены: датчики давления, подключенные к внутренней пневматической системе, промышленный компьютер (далее - ПК) с МУСД и распределительный шкаф. На раме смонтированы две консоли: одна с датчиками для подключения на объект испытаний (далее - консоль с датчиками), вторая является рабочим местом оператора и оборудована сенсорным экраном и другими устройствами ввода (далее -рабочее место оператора). Также в состав системы входит переносная распределительная коробка для подключения встраиваемых в объект испытаний датчиков давления.

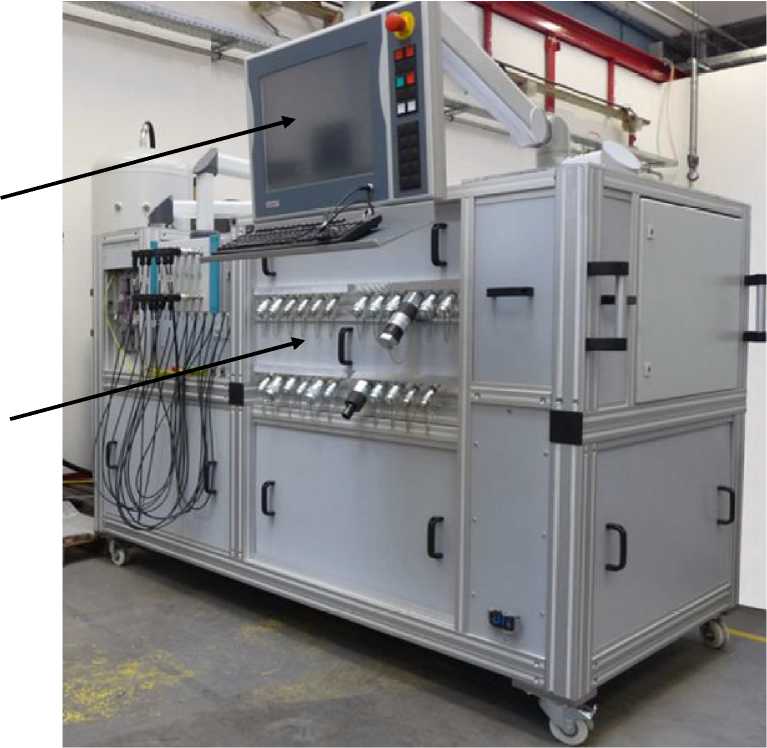

Внешний вид рамы и рабочего места оператора приведен на рисунке 1.

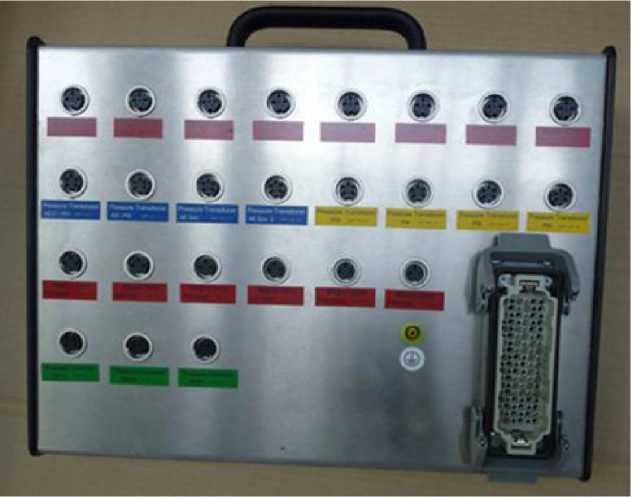

Внешний вид переносной распределительной коробки приведен на рисунке 2.

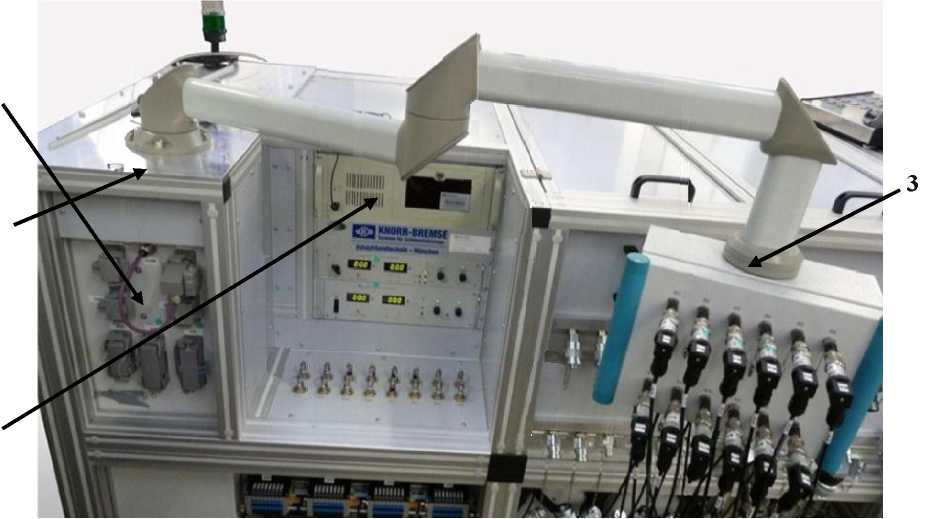

Внешний вид распределительного шкафа, ПК с МУСД, консоли с датчиками приведен на рисунке 3.
Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце распределительного шкафа, запираемого ключом (рисунок 4).
2
1
Рисунок 1 - Общий вид стенда
1 - рама, 2 - рабочее место оператора
<1 < • • •
Рисунок 2 - Переносная распределительная коробка
1
л
2
Рисунок 3 - Вид на составные части рамы.
1 - распределительный шкаф, 2 - промышленный компьютер, 3 - консоль с датчиками * - место для нанесения знака поверки
Рисунок 4 - Замок на боковой дверце распределительного шкафа
Комплект поставки приведен в таблице 2.
Таблица 2
Наименование СИ |
Обозначение |
Количество |
1 Система измерительная стенда испытаний тормозных модулей и контейнеров II58414/14 TopCo |
И58414/14 TopCo |
1 |
2 Программное обеспечение, предустановленное на ПК |
ПО «Knorr-Sequencer» |
1 |
3 Паспорт |
ПС-П58414/14 |
1 |
4 Методика поверки |
206-654.1-2015 МП |
1 |
5 Кабель для поверки № 1 |
DS-STS |
1 |
6 Кабель для поверки №2 |
XBGE-CBL |
1 |
7 Кабель для поверки №3 |
TIME-CBL |
1 |
ИК избыточного давления
- диапазон измерений, МПа (бар) ............................................................... от 0 до 1,2 (от 0 до 12);
-
- пределы допускаемой абсолютной погрешности измерений, МПа (бар)......... ± 0,003 (± 0,03);
-
- количество ИК ............................................................................................................................. 49.
ИК временных интервалов
-
- диапазон измерений, с .................................................................................................. от 0 до 600;
-
- пределы допускаемой абсолютной погрешности измерений, с .......................................... ± 0,1;
-
- количество ИК ............................................................................................................................... 1.
Рабочие условия эксплуатации:
-
- температура окружающей среды, °С .......................................................................... от 10 до 30;
-
- относительная влажность воздуха при температуре 25 °С, % ................................. от 30 до 80;
-
- атмосферное давление окружающего воздуха, кПа ........................................... от 84,0 до 106,7.
Габаритные размеры (длина х ширина х высота), мм, не более:
-
- рама........................................................................................................................ 1300x2600x1600;
-
- консоль с датчиками.................................................................................................. 400x500x400;
-
- переносная распределительная коробка ..................................................................400x500x300;
-
- рабочее место оператора ........................................................................................... 200x700x500.
Масса, кг, не более:
Параметры питания от сети переменного тока:
- напряжение, В ..................................................................................................................... 380 ± 22;
- частота, Гц ............................................................................................................................... 50 ± 1.
Потребляемая мощность, В^А, не более ..................................................................... 5000.
Средняя наработка до отказа, ч ................................................................................. 30000.
