Номер по Госреестру СИ: 62994-16
62994-16 Весы вагонные
(RW)
Назначение средства измерений:
Весы вагонные RW (далее — весы) предназначены для измерений массы железнодорожных вагонов, вагонеток и другого рельсового транспорта в статическом режиме.
Внешний вид.
Весы вагонные
Рисунок № 1
Внешний вид.
Весы вагонные
Рисунок № 2
Внешний вид.
Весы вагонные
Рисунок № 3
Внешний вид.
Весы вагонные
Рисунок № 4
Внешний вид.
Весы вагонные
Рисунок № 5
Внешний вид.
Весы вагонные
Рисунок № 6
Внешний вид.
Весы вагонные
Рисунок № 7
Внешний вид.
Весы вагонные
Рисунок № 8
Внешний вид.
Весы вагонные
Рисунок № 9
Внешний вид.
Весы вагонные
Рисунок № 10
Программное обеспечение
Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется:
-
- в приборе ART ключ калибровки в виде винта, пломбируемый после поверки весов.
-
- в приборах ART-S, PWI-D, PWI-C, PWI-P и PWI-S переключатель режима настройки, расположенный внутри пломбируемого корпуса;
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО отображаются на дисплее весоизмерительного устройства при включении весов.
Таблица 1 — Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | ||
ART |
ART-S |
PWI-D, PWI-C, PWI-P, PWI-S | |
1 |
2 | ||
Идентификационное наименование ПО |
- |
- |
- |
Номер версии (идентификационный номер) ПО |
не ниже 2.5 |
не ниже 2.5 |
не ниже 4.5 |
Цифровой идентификатор ПО |
BCAC-F7E31} |
61B1-F6D61} |
- |
Другие идентификационные данные, если имеются |
- |
- |
- |
Примечания:
1) Контрольная сумма исполняемого кода, вычисляемая по алгоритму CRC16
Знак утверждения типа
Знак утверждения типананосится на маркировочные таблички, расположенные на корпусе ГПУ и/или индикатора, а также типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Раздел 2.3 «Использование изделия» документа «Весы вагонные RW. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к весам вагонным RW
-
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
Поверка
Поверкаосуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в п. 1.4 руководства по эксплуатации.
Основные средства поверки: гири, соответствующие классу точности М1-2 по ГОСТ OIML R 111-1-2009.
Изготовитель
«ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. STI», Турция
Адрес: Nisantepe Mahallesi, Handegul Sokak, No:6, Cekmekoy 34794 Istanbul Turkey
Тел.: +90 (216) 585-18-18; Факс: +90 (216) 585-18-19
Е-mail: esit@esit.com.tr; www.esit.com.tr
Заявитель
Общество с ограниченной ответственностью «ЭСИТ» (ООО «ЭСИТ»)
Адрес: 450078, Республика Башкортостан, г. Уфа, проспект С. Юлаева, д. 59
Тел./факс: +7 (347) 253-33-11
Е-mail: esit@esit.ru; www.esit.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: (495) 437-55-77/ 437-56-66
Е-mail: office@vniims.ru, www.vniims.ru
Весы имеют модульную конструкцию и состоят из грузоприемного устройства и электронного весоизмерительного устройства, которое представляет результаты взвешивания и имеет клавиши управления весами. Электронное весоизмерительное устройство представляет собой индикатор (Т.2.2.2 ГОСТ OIML R 76-1-2011).
Грузоприемное устройство (далее — ГПУ) состоит из одной или нескольких взвешивающих секций, а также (при необходимости) промежуточных и подъездных секций. Каждая секция представляет собой опорную металлическую раму с настилом из листовой стали и участком рельсового пути. Каждая взвешивающая секция опирается на четыре аналоговых весоизмерительных тензорезисторных датчика (далее — датчик).
Сигнальные кабели датчиков в зависимости от исполнения весов подключены к электронному весоизмерительному устройству либо напрямую, либо через соединительную коробку.
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием взвешиваемой единицы подвижного состава в аналоговый электрический сигнал, пропорциональный ее массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей индикатора.
Индикаторы, используемые в составе весов:
-
- весоизмерительный прибор ART (изготовитель - «ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. STI»);
-
- весоизмерительный прибор PWI (изготовитель - «ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. STI»);
Аналоговые весоизмерительные датчики, используемые в составе весов совместно с любым из индикаторов:
-
- датчики весоизмерительные SC (изготовитель - «ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. STI»);
-
- датчики весоизмерительные HSC (изготовитель - «ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. STI»).

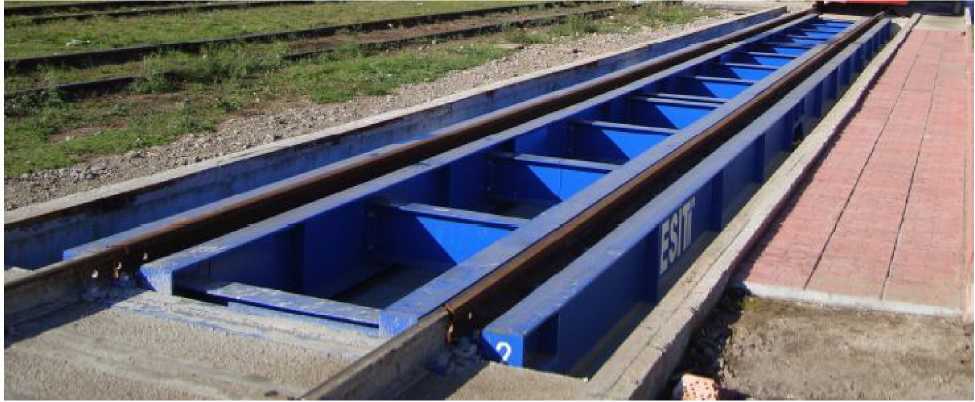

Общий вид ГПУ весов представлен на рисунке 1. Общий вид индикаторов представлен на рисунке 2.
Рисунок 1 — Общий вид ГПУ весов
Весоизмерительный прибор ART

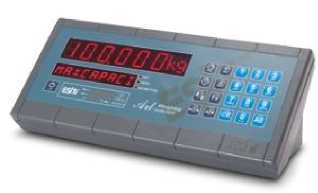

Весоизмерительный прибор ART-S

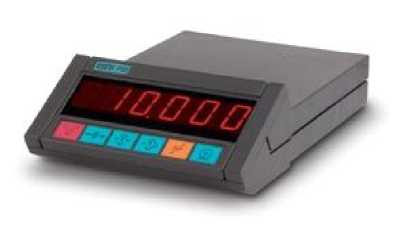

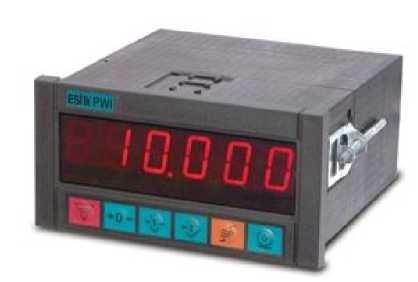

Весоизмерительный прибор PWI-D
Весоизмерительный прибор PWI-P

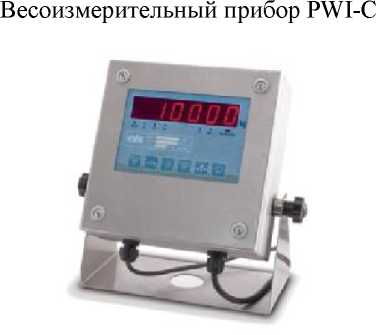

Весоизмерительный прибор PWI-S
Рисунок 2 — Общий вид индикаторов
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство первоначальной установки на нуль (T.2.7.2.4);
-
- устройство слежения за нулем (T.2.7.3);
-
- полуавтоматическое устройство установки на нуль (T.2.7.2.2);
-
- устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);
-
- устройство предварительного задания значения массы тары (Т.2.7.5);
-
- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);
-
- показывающее устройство с расширением (Т.2.6).
Модификации весов имеют обозначения вида: RW [1][2][3][4], где:
-
[1] — условное обозначение максимальной нагрузки Мах:
60Т - 60 т;
80Т - 80 т;
100Т - 100 т;
120Т - 120 т;
150Т - 150 т.
-
[2] — модификация грузоприемной платформы: RW-S, DI, HI-S, HI-L, CS.
-
[3] — размер (длина х ширина) грузоприёмного устройства (ГПУ):
0304 - 3х4 м;
0306 - 3х6 м;
0308 - 3х8 м;
0310 - 3х10 м;
0312 - 3х12 м;
0314 - 3х14 м;
0316 - 3х16 м;
0318 - 3х18 м;
0320 - 3х20 м;
0322 - 3х22 м;
0324 - 3х24 м.
-
[4] — условное обозначение весоизмерительных устройств в составе весов: модификации индикаторов ART (ART, ART-S) или PWI (PWI-C, PWI-D, PWI-P, PWI-S).
Значения максимальной нагрузки Max (Махi поддиапазонов взвешивания многоинтервальных весов или Махi диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Mini диапазонов взвешивания многодиапазонных весов), поверочного интервала e (ei поддиапазонов взвешивания многоинтервальных весов или ei диапазонов взвешивания многодиапазонных весов) наносятся на маркировочную табличку, закрепляемую на ГПУ и/или индикаторе весов.
Для связи с периферийными устройствами весы оснащаются интерфейсами RS-232, RS-485.
Знак поверки наносится на корпус электронного весоизмерительного устройства.
Схема пломбировки от несанкционированного доступа приведена на рисунках 8-14.

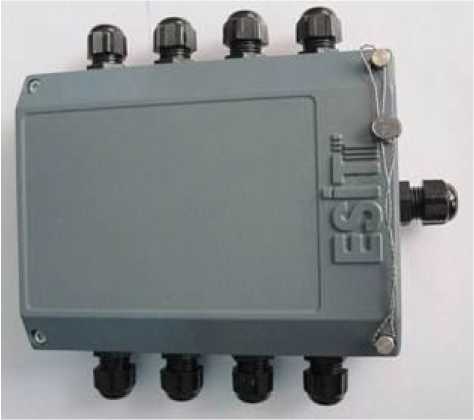

Рисунок 3 — Схема пломбировки соединительной коробки свинцовой пломбой

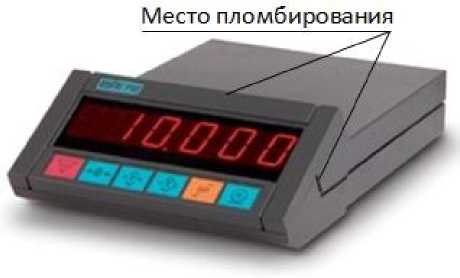

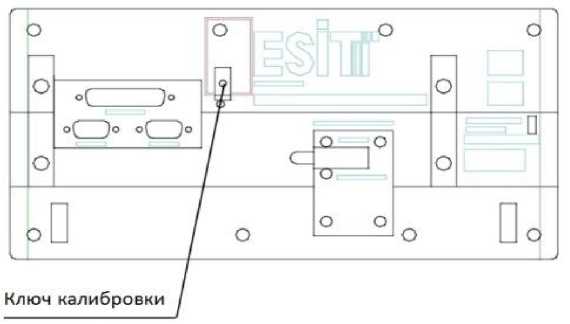

Рисунок 4 — Место пломбировки индикатора ART на задней крышке прибора (возможна пломбировка мастикой, свинцовой пломбой или разрушаемой наклейкой)
Место пломбирования
Рисунок 5 — Место пломбировки индикатора ART-S (пломбировка мастикой в пломбировочной чашке, свинцовой пломбой или разрушаемой наклейкой)

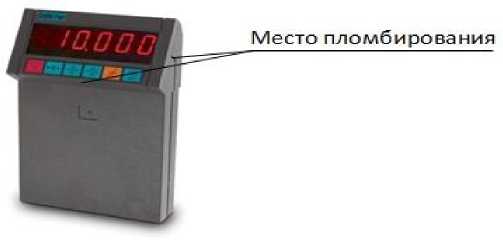

Рисунок 6 — Место пломбировки индикатора PWI-D (пломбировка разрушаемой наклейкой)
Место пломбирования

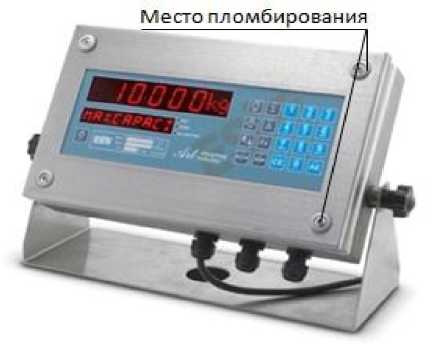

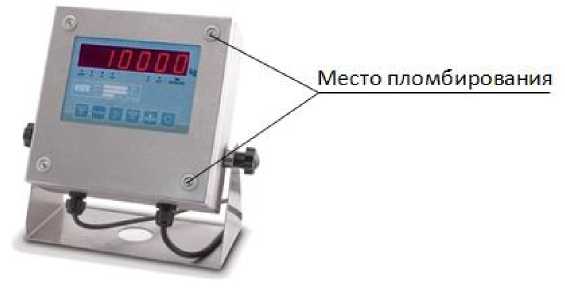

Рисунок 7 — Место пломбировки индикатора PWI-C (пломбировка разрушаемой наклейкой)

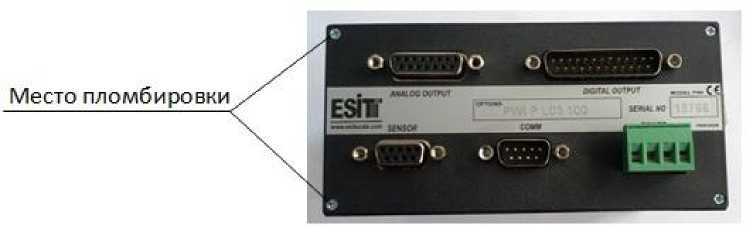

Рисунок 8 — Место пломбировки индикатора PWI-P (пломбировка мастикой в пломбировочной чашке или разрушаемой наклейкой)
Рисунок 9 — Место пломбировки индикатора PWI-S (пломбировка мастикой в пломбировочной чашке, свинцовой пломбой или разрушаемой наклейкой)

Весы .......................................................................................................................................1 шт.
Руководство по эксплуатации.............................................................................................1 шт.
Таблица 2 — Метрологические характеристики однодиапазонных весов
Характеристика |
Модификации | |
RW 080T[2]0314[4] RW 080T[2]0316[4] RW 080T[2]0318[4] RW 080T[2]0320[4] RW 080T[2]0322[4] RW 080t[2]0324[4] |
RW 100T[2]0314[4] RW 100T[2]0316[4] RW 100T[2]0318[4] RW 100T[2]0320[4] RW 100T[2]0322[4] RW 100T[2]0324[4] | |
Класс точности по ГОСТ OIML R 76-1-2011 |
I] |
[I |
Максимальная нагрузка (Мах), т |
80 |
100 |
Поверочный интервал (е) и действительная цена деления шкалы (d) e=d, т |
0,05 |
0,05 |
Число поверочных интервалов (n) |
1600 |
2000 |
Диапазон уравновешивания тары |
100% Max | |
Диапазон предварительного задания массы тары |
100% Max |
Характеристика |
Модификации | |
RW 120T[2]0314[4] RW 120T[2]0316[4] RW 120T[2]0318[4] RW 120T[2]0320[4] RW 120T[2]0322[4] RW 120T[2]0324[4] |
RW 150T[2]0314[4] RW 150T[2]0316[4] RW 150T[2]0318[4] RW 150T[2]0320[4] RW 150T[2]0322[4] RW 150T[2]0324[4] | |
Класс точности по ГОСТ OIML R 76-1-2011 |
III | |
Максимальная нагрузка (Мах), т |
120 |
150 |
Поверочный интервал (е) и действительная цена деления шкалы (d) e=d, т |
0,05 |
0,05 |
Число поверочных интервалов (n) |
2400 |
3000 |
Диапазон уравновешивания тары |
100% Max | |
Диапазон предварительного задания массы тары |
100% Max |
Таблица 4 — Метрологические характеристики многоинтервальных весов
Характеристика |
Модификации |
RW 060T[2]0314[4] RW 060T[2]0316[4] RW 060T[2]0318[4] RW 060T[2]0320[4] RW 060T[2]0322[4] RW 060t[2]0324[4] | |
Класс точности по ГОСТ OIML R 76-1-2011 |
III |
Максимальная нагрузка, Max1/Max2, т |
30/60 |
Поверочный интервал, e1/e2 действительная цена деления шкалы, d1/d2, т |
0,01/0,02 |
Число поверочных интервалов, n1/n2 |
3000/3000 |
Диапазон уравновешивания тары |
100% Max |
Диапазон предварительного задания массы тары |
100% Max |
Таблица 5 — Метрологические характеристики многоинтервальных весов
Характеристика |
Модификации | |
RW 080T[2]0314[4] RW 080T[2]0316[4] RW 080T[2]0318[4] RW 080T[2]0320[4] RW 080T[2]0322[4] RW 080T[2]0324[4] |
RW 100T[2]0314[4] RW 100T[2]0316[4] RW 100T[2]0318[4] RW 100T[2]0320[4] RW 100T[2]0322[4] RW 100T[2]0324[4] | |
Класс точности по ГОСТ OIML R 76-1-2011 |
III | |
Максимальная нагрузка, Max1/Max2, т |
60/80 |
60/100 |
Поверочный интервал, e1/e2 действительная цена деления шкалы, d1/d2, т |
0,02/0,05 |
0,02/0,05 |
Число поверочных интервалов, n1/n2 |
3000/1600 |
3000/2000 |
Диапазон уравновешивания тары |
100% Max | |
Диапазон предварительного задания массы тары |
100% Max |
Характеристика |
Модификации | |
RW 120T[2]0314[4] RW 120T[2]0316[4] RW 120T[2]0318[4] RW 120T[2]0320[4] RW 120T[2]0322[4] RW 120T[2]0324[4] |
RW 150T[2]0314[4] RW 150T[2]0316[4] RW 150T[2]0318[4] RW 150T[2]0320[4] RW 150T[2]0322[4] RW 150T[2]0324[4] | |
Класс точности по ГОСТ OIML R 76-1-2011 |
III | |
Максимальная нагрузка, Max1/Max2, т |
60/120 |
60/150 |
Поверочный интервал, e1/e2 действительная цена деления шкалы, d1/d2, т |
0,02/0,05 |
0,02/0,05 |
Число поверочных интервалов, п1/п2 |
3000/2400 |
3000/3000 |
Диапазон уравновешивания тары |
100% Max | |
Диапазон предварительного задания массы тары |
100% Max |
Таблица 7 — Метрологические характеристики многодиапазонных весов
Модификации | ||||
Характеристика |
RW 080T[2]0314[4] |
RW 100T[2]0314[4] | ||
RW 080T[2]0316[4] |
RW 100T[2]0316[4] | |||
RW 080T[2]0318[4] |
RW 100T[2]0318[4] | |||
RW 080T[2]0320[4] |
RW 100T[2]0320[4] | |||
RW 080T[2]0322[4] |
RW 100T[2]0322[4] | |||
RW 080T[2]0324[4] |
RW 100T[2]0324[4] | |||
Класс точности по ГОСТ OIML R 76-1-2011 |
III | |||
Максимальная нагрузка, т Диапазон взвешивания W1 (Max1) |
60 |
60 | ||
Диапазон взвешивания W2 (Max2) |
80 |
100 | ||
Поверочный интервал, e, действительная цена деления шкалы, d (e=d), т Диапазон взвешивания W1 (е1) |
0,02 |
0,02 | ||
Диапазон взвешивания W2 (е2) |
0,05 |
0,05 | ||
Число поверочных интервалов, n Диапазон взвешивания W1 (n 1) |
3000 |
3000 | ||
Диапазон взвешивания W2 (п 2) |
1600 |
2000 | ||
Диапазон уравновешивания тары |
100% Max2 | |||
Диапазон предварительного задания массы тары |
100% Max2 |
Модификации | ||||
Характеристика |
RW 120T[2]0314[4] |
RW 150T[2]0314[4] | ||
RW 120T[2]0316[4] |
RW 150T[2]0316[4] | |||
RW 120T[2]0318[4] |
RW 150T[2]0318[4] | |||
RW 120T[2]0320[4] |
RW 150T[2]0320[4] | |||
RW 120T[2]0322[4] |
RW 150T[2]0322[4] | |||
RW 120T[2]0324[4] |
RW 150T[2]0324[4] | |||
Класс точности по ГОСТ OIML R 76-1-2011 |
III | |||
Максимальная нагрузка, т Диапазон взвешивания W1 (Max1) |
60 |
60 | ||
Диапазон взвешивания W2 (Max2) |
120 |
150 | ||
Поверочный интервал, e, действительная цена деления шкалы, d (e=d), т Диапазон взвешивания W1 (е1) |
0,02 |
0,02 | ||
Диапазон взвешивания W2 (е2) |
0,05 |
0,05 | ||
Число поверочных интервалов, n Диапазон взвешивания W1 (n 1) |
3000 |
3000 | ||
Диапазон взвешивания W2 (п 2) |
2400 |
3000 | ||
Диапазон уравновешивания тары |
100% Max2 | |||
Диапазон предварительного задания массы тары |
100% Max2 |
Диапазон температуры для ГПУ, оС...............................................................от минус 40 до плюс 50
Диапазон температуры для индикатора, оС....................................................от минус 10 до плюс 40
Параметры электропитания от сети переменного тока:
В+ 10% ................................................................................................................. 220 -15% ;
частота, Гц.............................................................................................................................50±1.
Параметры электропитания от источника постоянного тока:
напряжение, В.....................................................................................................................12-35.
