Конструктивно весы состоят из грузоприемного устройства и электронного весоизмерительного устройства.

Грузоприемное устройство (далее — ГПУ) состоит из нескольких секций. Каждая секция опирается на четыре аналоговых весоизмерительных тензорезисторных датчика (далее — датчик). При этом соседние секции имеют две общие точки опоры (датчика).

Сигнальные кабели датчиков в зависимости от исполнения весов подключены к электронному весоизмерительному устройству либо напрямую, либо через соединительную коробку.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием взвешиваемого транспортного средства в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.

В весах используются электронные весоизмерительные устройства, которые представляют результаты взвешивания и имеют клавиши управления весами. Электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76-12011).

Индикаторы, используемые в составе весов:

• - весоизмерительный прибор ART (изготовитель - фирма «ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. Sti»);

• - весоизмерительный прибор PWI (изготовитель - фирма «ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. Sti»).

Аналоговые весоизмерительные датчики, используемые в составе весов совместно с любым из индикаторов:

• - датчики весоизмерительные SC (изготовитель - фирма «ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. Sti»);

• - датчики весоизмерительные CA (изготовитель - фирма «ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. Sti»);

• - датчики весоизмерительные HSC (изготовитель - фирма «ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. Sti»).

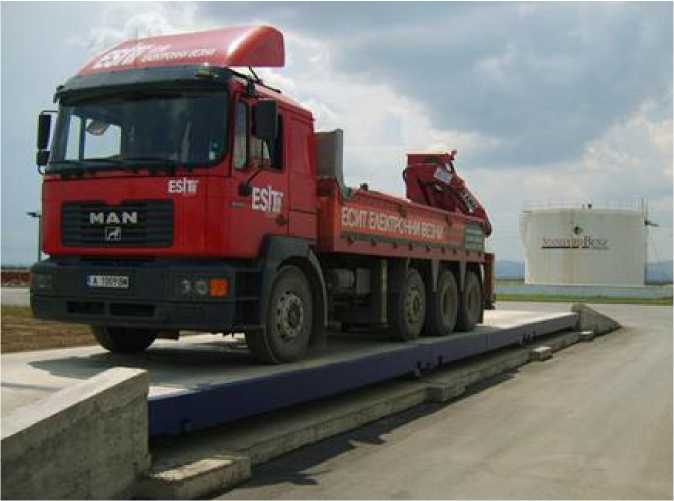

Общий вид ГПУ весов представлен на рисунках 1-5. Общий вид электронных весоизмерительных устройств представлен на рисунке 6.

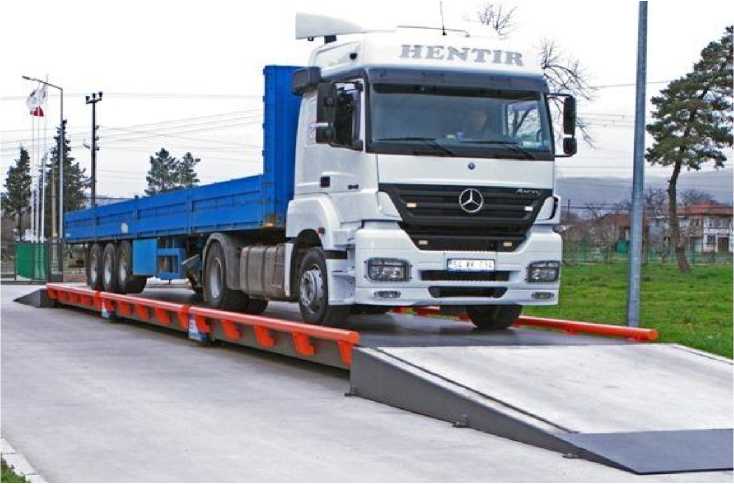

— Общий вид ГПУ исполнения JU-S

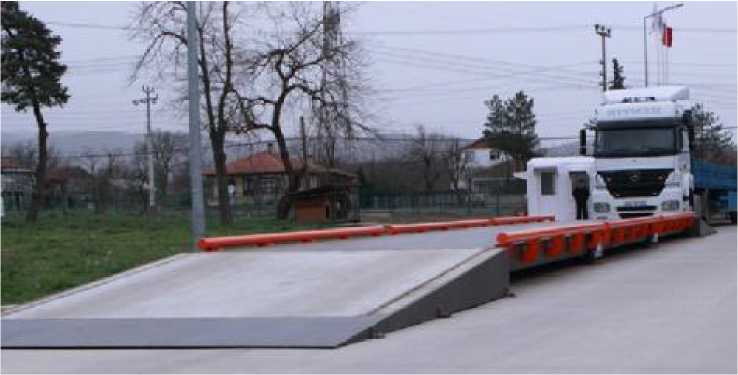

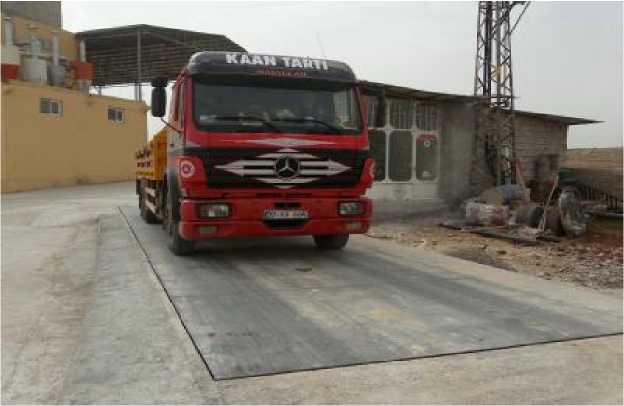

Рисунок 2 — Общий вид ГПУ исполнения DI

Рисунок 3 — Общий вид ГПУ исполнения HI-S

Рисунок 4 — Общий вид ГПУ исполнения HI-L

Рисунок 5 — Общий вид ГПУ исполнения CS

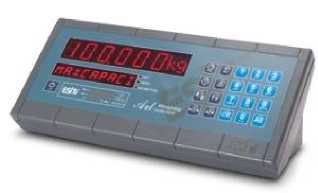

Весоизмерительный прибор ART

Весоизмерительный прибор ART-S

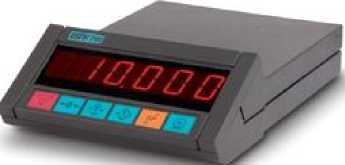

Весоизмерительный прибор PWI-D

Весоизмерительный прибор PWI-C

Весоизмерительный прибор PWI-P

Весоизмерительный прибор PWI-S

Рисунок 6 — Общий вид электронных весоизмерительных устройств

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство первоначальной установки нуля (T.2.7.2.4);

• - устройство слежения за нулем (T.2.7.3);

• - полуавтоматическое устройство установки нуля (T.2.7.2.2);

• - устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

• - показывающее устройство с расширением (Т.2.6);

• - процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1).

Модификации весов имеют обозначения вида: JU [1][2][3][4], где,

• [1] — условное обозначение максимальной нагрузки Мах:

015T - 15т;

030T - 30т;

040T - 40т;

060Т - 60т;

080Т - 80т;

100Т - 100т;

120Т - 120т;

150Т - 150т.

• [2] — исполнение ГПУ:

JU-S - сборная конструкция изготавливаемая из металла. Основу каркаса платформы составляют продольные двутавровые балки, соединяющиеся поперечными перекрытиями. Боковые ограничители выполнены в виде продольных двутавровых балок. Для заезда и съезда транспортных средств используются пандусы.

DI - сборная конструкция изготавливаемая из металла. Основу каркаса платформы составляют продольные двутавровые балки, соединяющиеся поперечными перекрытиями. ГПУ устанавливается на одном уровне с поверхностью.

HI-S - сборная конструкция изготавливаемая из металла. Продольные опорные плиты шириной 1,5 м опираются на поперечные балки, выполненные в виде квадратной трубы. При

Лист № 5 Всего листов 13 необходимости укомплектовывается боковыми ограничителями из труб. Для заезда и съезда транспортных средств используются пандусы.

HI-L - сборная конструкция изготавливаемая из металла. Продольные опорные плиты шириной от 1 до 1,4 м опираются на поперечные балки, выполненные в виде квадратной трубы. При необходимости укомплектовывается боковыми ограничителями из труб, а так же специальной оснасткой защищающей от грязи. Для заезда и съезда транспортных средств используются пандусы.

CS - ГПУ с железобетонной взвешивающей платформой.

• [3] — условное обозначение габаритных размеров ГПУ:

0304 - 3x4 м;

0306 - 3x6 м;

0308 - 3x8 м;

0310 - 3x10 м;

0312 - 3x12 м;

0314 - 3x14 м;

0316 - 3x16 м;

0318 - 3x18 м;

0320 - 3x20 м;

0322 - 3x22 м;

0324 - 3x24 м.

• [4] — условное обозначение электронного весоизмерительного устройства:

ART - весоизмерительный прибор ART исполнений ART или ART-S);

PWI - весоизмерительный прибор PWI исполнений PWI-C, PWI-D, PWI-P, PWI-S.

Значения максимальной нагрузки Max (Махi поддиапазонов взвешивания многоинтервальных весов или Махi диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Mini диапазонов взвешивания многодиапазонных весов), поверочного интервала e (ei поддиапазонов взвешивания многоинтервальных весов или ei диапазонов взвешивания многодиапазонных весов), диапазон температур наносятся на маркировочную табличку, закрепляемую на ГПУ и/или индикаторе весов.

Для связи с периферийными устройствами весы оснащаются интерфейсами RS-232, RS-485.

Знак поверки наносится на корпус электронного весоизмерительного устройства. Схема пломбировки от несанкционированного доступа приведена на рисунках 7-13.

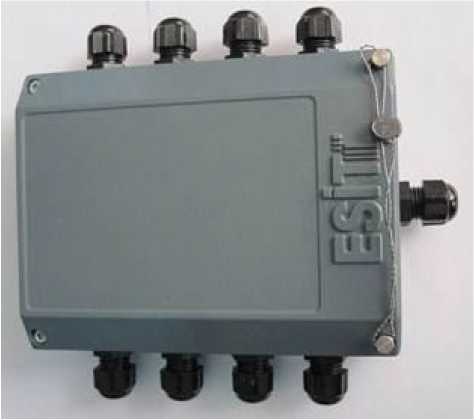

Рисунок 7 — Схема пломбировки соединительной коробки свинцовой пломбой

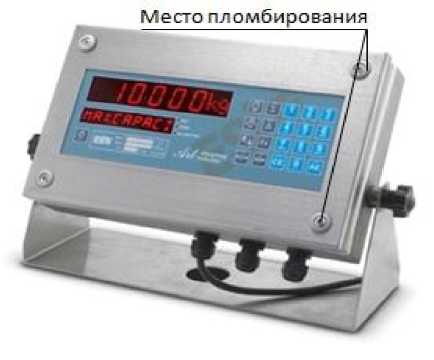

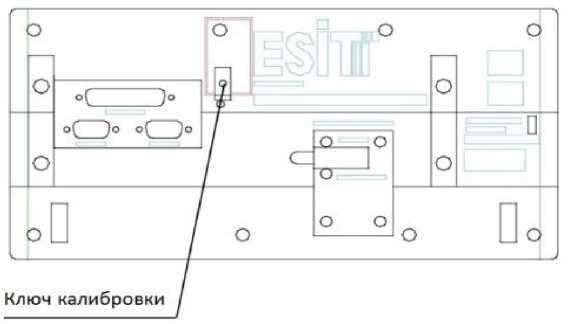

Рисунок 8 — Место пломбировки индикатора ART на задней крышке прибора (возможна пломбировка мастикой, свинцовой пломбой или разрушаемой наклейкой)

Рисунок 9 — Место пломбировки индикатора ART-S (пломбировка мастикой в пломбировочной чашке, свинцовой пломбой или разрушаемой наклейкой)

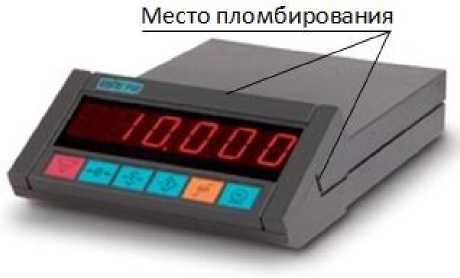

Рисунок 10 — Место пломбировки индикатора PWI-D (пломбировка разрушаемой наклейкой)

Место пломбирования

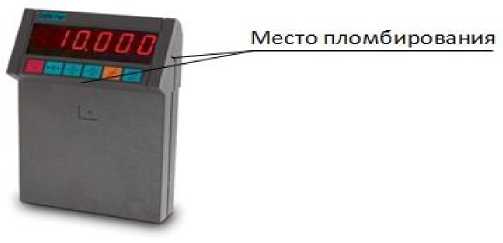

Рисунок 11 — Место пломбировки индикатора PWI-C (пломбировка разрушаемой наклейкой)

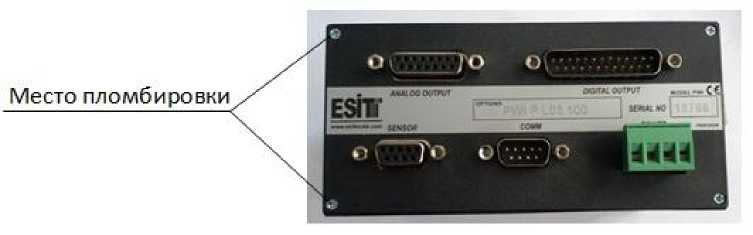

Рисунок 12 — Место пломбировки индикатора PWI-P (пломбировка мастикой в пломбировочной чашке или разрушаемой наклейкой)

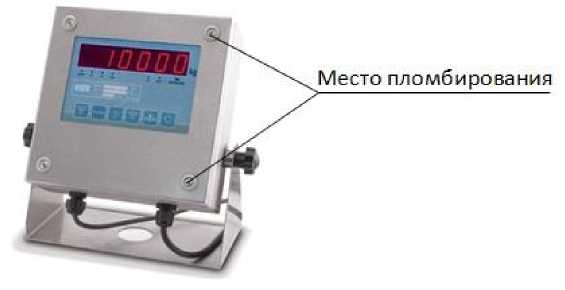

Рисунок 13 — Место пломбировки индикатора PWI-S (пломбировка мастикой в пломбировочной чашке, свинцовой пломбой или разрушаемой наклейкой)

Весы.......................................................................................................................................1 шт.

Руководство по эксплуатации............................................................................................1 экз.

Паспорт.................................................................................................................................1 экз.

Метрологические характеристики приведены в таблицах 2-13. Таблица 2— Метрологические характеристики однодиапазонных весов

аблица 3— Метрологические характеристики однодиапазонных весов

аблица 4— Метрологические характеристики однодиапазонных весов

аблица 5— Метрологические характеристики однодиапазонных весов

аблица 6— Метрологические характеристики многоинтервальных весов

аблица 7— Метрологические характеристики многоинтервальных весов

аблица 8— Метрологические характеристики многоинтервальных весов

аблица 9— Метрологические характеристики многодиапазонных весов

аблица 10— Метрологические характеристики многодиапазонных весов

аблица 11— Метрологические характеристики многодиапазонных весов

Диапазон температур для ГПУ, ^оС.................................................................от минус 40 до плюс 50.

Диапазон температур для индикатора, ^оС.....................................................от минус 10 до плюс 40.

Параметры электропитания от сети переменного тока:

напряжение, В.......................................................................................................... от 90 до 260.

частота, Гц.............................................................................................................................50±1.

Параметры электропитания от внешнего источника постоянного тока:

напряжение, В............................................................................................................ от 12 до 36.
