Номер по Госреестру СИ: 62549-15
62549-15 Осциллографы цифровые
(DLM2000)
Назначение средства измерений:
Осциллографы цифровые DLM2000 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Аналитический паспорт типа средства измерений
62549-15 — Осциллографы цифровые
DLM2000
Фирма "Yokogawa Test & Measurement Corporation", Япония;
Фирма "Yokogawa Meters & Instruments Corporation", Япония;
завод-изготовитель "Yokogawa Manufacturing Corporation Kofu factory"
ЯПОНИЯ
МПИ: 2 года
Действует
6
организаций4
владельцев3
версий9
Всего поверок
по агрегатам с 2010 года
1
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
6
Организаций-поверителей
эффективное число: 4.8
4
Владельцев СИ
эффективное число: 4
4
Экземпляров СИ
по агрегатам владельцев / организаций
66.7%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
55.6%
Поверки юрлиц
доля в общем объёме
6 598 ₽
Средневзвешенная цена
медиана: 6 598 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
2 099
Концентрация поверителей
HHI; доля топ-5: 88.9%
2 500
Концентрация владельцев
HHI; доля топ-5: 100%
5
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
1
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 9 поверок; пик пришёлся на 2024 год (3).
- Последний завершённый год показал рост на 200% (2024 к 2023).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 7%.
- Рынок представлен 6 организациями; концентрация умеренная (HHI 2099), доля топ-5 — 88.9%.
- В базе найдено 4 владельцев и 4 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 6 598 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2024 — 3
Долгосрочный CAGR: 7%
Активных версий: 1
Ценовой диапазон: 4 502–8 694 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Общество с ограниченной ответственностью "ИОКОГАВА ЭЛЕКТРИК САХАЛИН" | Юридические лица | 1 | 2 | 2,00 |
| юридическое лицо | Юридические лица | 1 | 2 | 2,00 |
| АО "Транснефть-Урал" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Иокогава Электрик Сахалин" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 6ef1a9a2-32ea-85d3-054c-c8da56bedb52 | 62549-15 | 2022-10-04 | — | актуальная |
| 134cf27f-1802-ffec-d202-066637799e69 | 62549-15 | 2022-04-11 | 2022-10-04 | архивная |
| cb4fb6ec-ca14-7a5c-8d3e-b4be404df4e9 | 62549-15 | 2020-05-07 | 2022-04-11 | архивная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

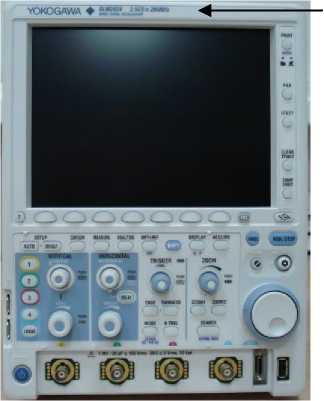

Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 2

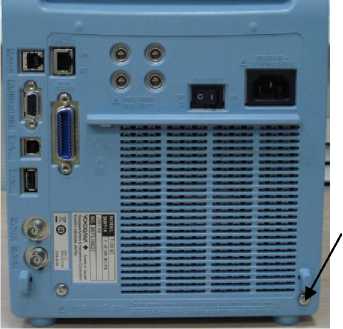

Внешний вид.
Осциллографы цифровые
Рисунок № 3
Общие сведения
Дата публикации - 04.10.2022
Срок свидетельства - 30.11.2020
Номер записи - 153672
ID в реестре СИ - 376072
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DLM2000, DLM2022, DLM2054, Модификация DLM2022, Нет модификации
Производитель
Изготовитель - Фирма "Yokogawa Test & Measurement Corporation", Япония;
Фирма "Yokogawa Meters & Instruments Corporation", Япония;
завод-изготовитель "Yokogawa Manufacturing Corporation Kofu factory"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Бесплатный
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№1490 от 2015.11.30 Об утверждении типов средств измерений
Наличие аналогов СИ: Осциллографы цифровые (DLM2000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
62549-15 Осциллографы цифровые (DLM2000) Фирма "Yokogawa Test & Measurement Corporation", Япония; Фирма "Yokogawa Meters & Instruments Corporation", Япония; завод-изготовитель "Yokogawa Manufacturing Corporation Kofu factory" (ЯПОНИЯ ) |
64767-16 Осциллографы цифровые запоминающие (С8-205/2, С8-205/4) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
|
62549-15 Осциллографы цифровые (DLM2000) Фирма "Yokogawa Test & Measurement Corporation", Япония; Фирма "Yokogawa Meters & Instruments Corporation", Япония; завод-изготовитель "Yokogawa Manufacturing Corporation Kofu factory" (ЯПОНИЯ ) |
64768-16 Осциллографы цифровые запоминающие (С8-203/2, С8-203/4) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
Все средства измерений Фирма "Yokogawa Test & Measurement Corporation", Япония; Фирма "Yokogawa Meters & Instruments Corporation", Япония; завод-изготовитель "Yokogawa Manufacturing Corporation Kofu factory"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
62549-15 30.11.2020 |
Осциллографы цифровые, DLM2000 Фирма "Yokogawa Test & Measurement Corporation", Япония; Фирма "Yokogawa Meters & Instruments Corporation", Япония; завод-изготовитель "Yokogawa Manufacturing Corporation Kofu factory" (ЯПОНИЯ ) |
ОТ МП |
2 года |
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Осциллографы цифровые (DLM2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Осциллографы цифровые (DLM2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
12603 |
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ВПО). ВПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Отсутствует |
|
Номер версии (идентификационный номер ПО) |
Не ниже 2.38 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым DLM2000
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
Техническая документация Yokogawa Meters & Instrument Corporation, Япония
Поверка
Поверка осуществляется по документу МП 62549-15 «Осциллографы цифровые DLM2000. Методика поверки», утвержденному ФГУП «ВНИИМС» 04.09.2015 г.Основные средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверки в виде наклейки со штрих - кодом и (или) оттиском клейма поверителя.
Изготовитель
Yokogawa Test & Measurement Corporation, Япония
Завод-изготовитель: Yokogawa Manufacturing Corporation Kofu factory, Япония
Адреса: Yokogawa Test & Measurement Corporation: 2-9-32 Naka-cho, Musashino-shi, Tokyo 180-8750, Japan
Yokogawa Manufacturing Corporation Kofu factory: 155 Takamurocho, Kofu-shi, Yamanashi-ken, 400-8558, Japan
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ»
(ООО «Иокогава Электрик СНГ»)
ИНН 7703152232
Адрес: 129090, г. Москва, Грохольский пер., д. 13, стр. 2
Телефон: +7 (495) 737-78-68
Факс: +7 (495) 737-78-69
E-mail: info@ru.yokogawa.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов.
Осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, логические операции, быстрое преобразование Фурье, документирование результатов измерений.
Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическую самопроверку и калибровку. Для связи с внешними устройствами имеются интерфейсы ввода/вывода.
Осциллографы изготавливаются в виде модификаций DLM2022, DLM2032, DLM2052, DLM2024, DLM2034, DLM2054, отличающихся количеством входных каналов, полосой пропускания, функциональностью.
Модификации DLM2024, DLM2034, DLM2054 имеют в своем составе цифровой логический анализатор.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖК-дисплей.
Конструктивно осциллографы выполнены в виде компактного моноблока.
Место нанесения знака поверки
Место пломбирования
Рисунок 1 - Внешний вид осциллографов
На передней панели приборов расположены ЖК-дисплей, выход компенсатора пробника, клавиатура, входы аналоговых каналов, вход цифрового логического анализатора, разъем интерфейса USB.
На задней панели расположены выход допускового контроля (GO/NO-GO), разъемы интерфейсов Ethernet (опция), SVGA, USB, GPIB (опция), вход внешней синхронизации, выход синхросигнала, разъем сети питания.
Приборы оснащены складывающейся ручкой для переноски.
Для предотвращения несанкционированного доступа приборы имеют закрепительное клеймо, закрывающее головку винта крепления корпуса.
В комплект поставки входят: осциллограф, кабель питания, пробник (по числу каналов), пробник для цифрового логического анализатора (по заявке), мягкий футляр, защитная крышка лицевой панели, компакт-диск с документацией, руководство по эксплуатации, методика поверки.
Таблица 2 -
|
Характеристика |
Значение | |
|
Число входных аналоговых каналов |
DLM2022, DLM2032, DLM2052 |
2 |
|
DLM2024, DLM2034, DLM2054 |
4 или 3 + 1 логический вход | |
|
Максимальная частота дискретизации в реальном времени на каждый канал, F, ГГц (в скобках указаны значения в режиме высокого разрешения) |
без чередования |
1,25 (0,625) |
|
с чередованием |
2,5 (1,25) | |
|
повторяющаяся выборка и выборка с интерполяцией |
125 | |
|
Длина записи, МБ |
1,25 на канал (6,25 и 62,5 - опция) | |
|
Канал вертикального отклонения | ||
|
Входной импеданс |
(1,00 ±0,01) МОм /20 пФ; (50,0 ±0,5) Ом | |
|
Максимальное входное напряжение (СКЗ), В |
вход 1 МОм |
150 |
|
вход 50 Ом |
5 | |
|
Разрешение АЦП, бит |
8/12 (в режиме высокого разрешения) | |
|
Диапазон установки коэффициентов отклонения Ко |
вход 1 МОм |
от 2 мВ/дел до 10 В/дел |
|
вход 50 Ом |
от 2 мВ/дел до 500 мВ/дел | |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,015^8 [делрКО [В/дел]+Дисм) | |
Продолжение таблицы 1
|
Характеристика |
Значение | |||||
|
Диапазон установки напряжения смещения исм, В, для коэффициентов отклонения |
от 2 до 50 мВ/дел |
±1 | ||||
|
от 100 до 500 мВ/дел |
вход 1 МОм |
±10 | ||||
|
вход 50 Ом |
±5 | |||||
|
от 1 до 10 В/дел |
вход 1 МОм |
±100 | ||||
|
Пределы допускаемой абсолютной погрешности напряжения смещения Дисм, В, для коэффициентов отклонения |
от 2 до 50 мВ/дел |
±(0,01 •Лсм + 0,0002) | ||||
|
от 100 до 500 мВ/дел |
±(0,01 •исМ + 0,002) | |||||
|
от 1 до 10 В /дел |
±(0,01 •исМ + 0,02) | |||||
|
Полоса пропускания по уровню минус 3 дБ, для коэффициентов отклонения, МГц, не менее |
DLM2022, DLM2024 |
DLM2032, DLM2034 |
DLM2052, DLM2054 | |||
|
от 20 до 50 мВ/дел |
вход 1 МОм (с пробником 10:1) |
150 |
300 |
400 | ||
|
от 100 мВ/дел до 100 В/дел |
200 |
350 |
500 | |||
|
от 2 до 5 мВ/дел |
вход 50 Ом |
150 |
300 |
400 | ||
|
от 10 до 500 мВ/дел |
200 |
350 |
500 | |||
|
Канал горизонтального отклонения | ||||||
|
Диапазон установки коэффициентов развертки |
от 1 нс/дел до 500 с/дел | |||||
|
Пределы допускаемой относительной погрешности временной развертки, % |
±0,002 | |||||
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов, с |
±(240-5^Т + 50М0-12 + 1/F), где F - частота дискретизации, Гц, T - измеряемый временной интервал, с | |||||
|
Синхронизация | ||||||
|
Диапазон установки уровня синхронизации иЗ |
внутренняя |
±4 деления | ||||
|
внешняя |
DLM2024, DLM2034, DLM2054 |
±2 В | ||||
|
DLM2022, DLM2032, DLM2052 |
±1 В; ±10 В | |||||
|
Минимальный уровень синхронизации |
внутренняя |
1,3 деления | ||||
|
внешняя |
DLM2024, DLM2034, DLM2054 |
100 мВ | ||||
|
DLM2022, DLM2032, DLM2052 |
100 мВ в диапазоне ±1 В; 1 дел в диапазоне ±10 В | |||||
Продолжение таблицы 1
|
Характеристика |
Значение | |
|
Цифровой логический анализатор | ||
|
Используемые пробники |
701980, 701981, 701988, 701989 | |
|
Число входов логических пробников |
8 | |
|
Максимальная частота дискретизации, ГГц |
1,25 на каждый канал | |
|
Диапазон установки порогового уровня срабатывания Un, В |
701980, 701988 |
±40 |
|
701981 |
±10 | |
|
701989 |
±6 | |
|
Диапазон входного напряжения, В |
701980, 701988 |
±40 |
|
701981 |
±10 | |
|
701989 |
Un ±6 | |
|
Максимальное (пиковое) входное напряжение, В |
±40 (±42 для пробника 701988) | |
|
Общие технические характеристики | ||
|
Напряжение и частота сети электропитания |
от 100 до 240 В; 50/60 Гц | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
226x193x293 | |
|
Масса, кг, не более |
4,2 | |
|
Рабочие условия применения:
|
от + 5 до + 40 до 80 | |
