Номер по Госреестру СИ: 62402-15
62402-15 Машины измерительные
(Kenova Measure Line)
Назначение средства измерений:
Машины измерительные Kenova Measure Line (далее машины) предназначены для измерений линейных размеров.

Внешний вид.
Машины измерительные
Рисунок № 1

Внешний вид.
Машины измерительные
Рисунок № 2

Внешний вид.
Машины измерительные
Рисунок № 3
Программное обеспечение
Программное обеспечение OASIS INSPECTION SYSTEMS и kOne Premium Lite, предназначены для выполнения настроек, сбора, обработки и анализа измерительной информации машин измерительных Kenova Measure Line.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
ДРУгие идентификационные данные (если имеются) |
OASIS INSPECTION SYSTEMS |
не ниже 4.Х |
- |
нет |
kOne Premium Lite |
не ниже 1.Х |
- |
нет |
Программное обеспечение является неизменным. Средства для программирования или
изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является лицензия, что предотвращает неавторизованное использование ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации машин измерительных Kenova Measure Line типографским способом и на машину методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Машины измерительные Kenova Measure Line. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам измерительным Kenova Measure Line
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 62402-15 «Машины измерительные Kenova Measure Line. Методика поверки» утвержденным ФГУП «ВНИИМС» в феврале 2015 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные класса точности 2 по ГОСТ 9038-90.
Изготовитель
Kelch GmbH, Германия
Weinstadt, 30 Werkstr, 71384, Germany
Тел./факс:+49 7151 205 22 20 / +49 7151 205 22 11; www.kelch.de
Заявитель
ООО «Линкс-Раша»ИНН 4345313234/КПП 434501001
Юр. адрес: Киров, д.1, пер. Химический
Тел.: (8332) 216 888; факс: (8332) 216 888
info@links-russia.ru; www.links-russia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66; E-mail: office@vniims.ru
Машины измерительные Kenova Measure Line выпускаются двух типов VHE (рис.1) и VC (рис.2), которые отличаются диапазоном измерений и пределами допускаемой абсолютной погрешности, а также возможностью поворота измерительного блока на 90 градусов (для VHE) (рис.3). Машины измерительные Kenova Measure Line типа VHE выпускаются двух модификаций: VHE 2117 и VHE 4334, которые отличаются диапазоном измерений. Машины измерительные Kenova Measure Line типа VC выпускаются модификации VC8266.
Конструктивно машины состоят из измерительного блока, закрепленного на станине, и персонального компьютера. Основной частью измерительного блока является оптическая система, включающая в себя в левой части источники света и в правой части специальные линзы и высокочувствительную камеру. Между левой и правой частями оптической системы находится измерительный столик.
Принцип работы машин состоит в преобразовании светового излучения, падающего на измеряемую деталь, в пучок параллельных лучей с помощью специальных рассеивателей и линз. Изображение захватывается телецентрической линзой и получается черно-белый профиль измеряемой детали. Тень профиля, получаемая от образцов при включении проходящего света, улавливается системой камер, и полученное изображение передается в компьютер.
Машины измерительные Kenova Measure Line модификаций VHE 2117 и VHE 4334 могут быть скомпонованы на одной станине (рис.3).
Все машины оснащаются камерами типа STC-SB152POE.

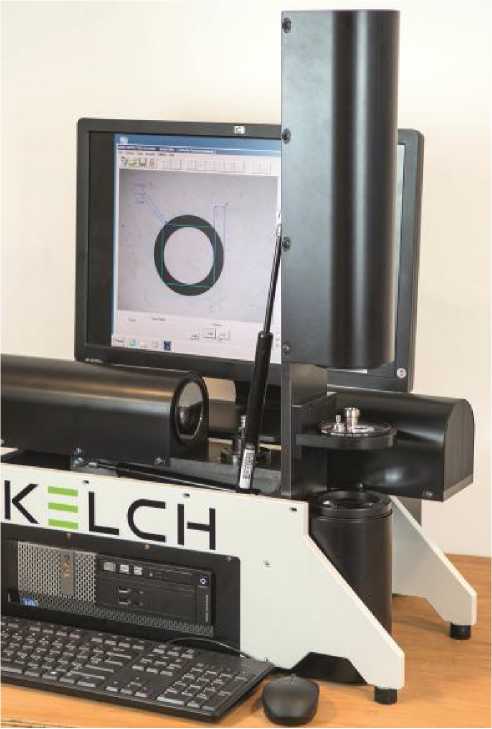

Рисунок 1 - Общий вид машины измерительной Kenova Measure Line типа VHE

Рисунок 2 - Общий вид машины измерительной Kenova Measure Line типа VC

Рисунок 3 - Общий вид машины измерительной Kenova Measure Line модификаций VHE 2117 и VHE 4334
Таблица 2
Модификация |
VHE 2117 |
VHE 4334 |
VC 8266 |
Диапазон измерений, мм: длина диаметр |
От 2,1 до 21 От 1,7 до 17 |
От 4,3 до 43 От 3,4 до 34 |
От 8,1 до 81 От 6,6 до 66 |
Пределы допускаемой абсолютной погрешности, мм |
± 0,003 |
± 0,005 | |
Максимальный размер измеряемых деталей, мм: длина диаметр |
21 17 |
43 34 |
81 66 |
Нормальная область значений температуры, °С |
20 ± 5 | ||
Нормальная область значений относительной влажности воздуха, % |
от 30 до 80 (без конденсата) | ||
Напряжение питающей сети, В |
Переменное 220 |
