Номер по Госреестру СИ: 62289-15
62289-15 Счетчики газа объемные диафрагменные с электронной смарт-картой
(ALFAGAS G6A1KY)
Назначение средства измерений:
Счётчики газа объёмные диафрагменные с электронной смарт-картой ALFAGAS G6A1KY предназначены для измерений объёма природного газа и других неагрессивных газов низкого давления.

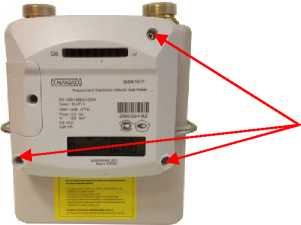

Внешний вид.
Счетчики газа объемные диафрагменные с электронной смарт-картой
Рисунок № 1
Программное обеспечение
Идентификационные данные программного обеспечения (далее ПО) представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
G0025AI00 |
Номер версии (идентификационный номер) ПО |
0 |
Цифровой идентификатор ПО (CRC-32) |
0х80732629 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосят на корпус методом лазерной гравировки и титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе: «Счётчики газа объёмные диафрагменные с электронной смарт-картой ALFAGAS G6A1KY. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счётчикам газа объёмным диафрагменным с электронной смарт-картой ALFAGAS G6A1KY
Техническая документация фирмы «ELEKTROMED Elektronik Sanayi ve Saglik Hizmateeri A.S.», Турция.
Поверка
Поверкаосуществляется по документу РТ-МП-4722-449-2017 «ГСИ. ГСИ. Счётчики газа объёмные диафрагменные с электронной смарт-картой ALFAGAS G6A1KY. Методика поверки», утвержденному ФБУ «Ростест-Москва» 31 августа 2017 г.
Основные средства поверки:
- установка поверочная, диапазон расходов газа от 0,06 до 10 м3/ч, пределы допускаемой относительной погрешности ±0,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма и (или) наклейки, наносится в паспорт или на свидетельство о поверке, а так же, при нарушении заводских пломб, на корпус в соответствии с рисунком 1.
Изготовитель
Фирма «ELEKTROMED Elektronik Sanayi ve Saglik Hizmateeri A.S.», Турция
Адрес: Organize Sanay Bolgesi, Uygurlar Cad. No: 6, Sincan, Ancara, Turkiye
Телелефон: +90 (312) 267 13 67
Факс: +90 (312) 267 13 67
W eb-сайт: http://www. elektromed.com.tr
E-mail: satis@elektromed.com.tr
Заявитель
Общество с ограниченной ответственностью «ОйлМетРесурс» (ООО «ОМР»)
Адрес: Россия, 115088, г. Москва, ул. Новослободская, д. 55, стр. 1
ИНН: 7723726703
Телефон: +7 495 647-21-94
E-mail: oilmetresurs@mail.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: (495) 544-00-00
Принцип действия счётчиков газа объёмных диафрагменных с электронной смарт-картой ALFAGAS G6A1KY основан на том, что при поступлении в герметичную полость корпуса счётчика из открытого газопровода, газ наполняет одну из камер через открытый входной клапан. Увеличение объёма газа в одной камере вызывает перемещение эластичной диафрагмы и вытеснение газа из другой камеры через клапан открытый на выход газа. Таким образом, перемещение диафрагм в крайнее положение вызывает переключение клапанных групп работающих на вход и выход газа. Процесс повторяется периодически, и счётный механизм подсчитывает число ходов эластичных диафрагм и отображает измеренный объём на индикаторе.
Счётчики газа объёмные диафрагменные с электронной смарт-картой ALFAGAS G6A1KY состоят и следующих элементов:
-
- корпуса счётчика;
-
- измерительной камеры;
-
- механического встроенного запорного клапана с аккумуляторной батареей, позволяющего проводить операции по закрытию, открытию клапана по сигналам электронного блока;
-
- барабанного индикатора;
-
- электронного блока со встроенным устройством считывания смарт-карт, ЖК-дисплеем и автономным питанием от литиевой батареи.
Счётчики газа объёмные диафрагменные с электронной смарт-картой ALFAGAS G6A1KY могут быть оснащены GPRS-модулем для дистанционной передачи измеренных значений.
В электронном блоке осуществляется сравнение данных об оплаченном и потреблённом объёме газа. Счётчик прекращает подачу газа абоненту в следующих случаях:
-
- израсходование основного и резервного кредита;
-
- превышение максимального допустимого расхода газа;
-
- обнаружение попытки вскрыть крышку батарейного отсека клапана;
-
- разряда встроенной батареи.
Внешний вид счётчиков газа объёмных диафрагменных с электронной смарт-картой ALFAGAS G6A1KY приведен на рисунке 1.
Рисунок 1 - Счётчики газа объёмные диафрагменные с электронной смарт-картой ALFAGAS G6A1KY
Таблица 2 -
Наименование параметра |
Значение |
Типоразмер |
G6 |
Максимальный расход газа Qmax, м3/ч |
10,0 |
Номинальный расход газа Qn, м3/ч |
6,0 |
Минимальный расход газа Qmin, м3/ч |
0,06 |
Порог чувствительности, м3/ч |
0,007 |
Пределы допускаемой относительной погрешности измерений объема при нормальных условиях выпуске из производства в диапазоне расходов, %: Qmin<Q< 0,1-Qn 0,1*Qn<Q< Qmax |
±3 ±1,5 |
Пределы допускаемой относительной погрешности в процессе эксплуатации в диапазоне расходов, %: Qmin<Q< 0,1-Qn 0,1*Qn<Q< Qmax |
±5 ±3 |
Изменение относительной погрешности измерений объема, вызванное отклонением температуры измеряемого газа от нормальной, на каждый 1 °С |
±0,45 |
Максимальное избыточное рабочее давление, кПа |
50 |
Потеря давления при Qmax, кПа, не более |
0,2 |
Габаритные размеры, мм, не более |
245x275x205 |
Масса, кг, не более |
3,8 |
Условия эксплуатации:
|
от -20 до +50 от 84 до 106,7 95 |
