Номер по Госреестру СИ: 54417-13
54417-13 Счетчики газа объемные диафрагменные с электронной смарт-картой
(ALFAGAS G4A1KY)
Назначение средства измерений:
Счётчики газа объёмные диафрагменные с электронной смарт-картой ALFAGAS G4A1KY предназначены для измерений объёма природного газа и других неагрессивных газов низкого давления.

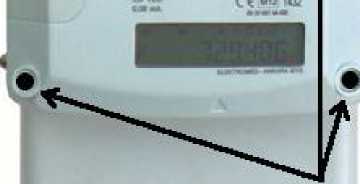

Внешний вид.
Счетчики газа объемные диафрагменные с электронной смарт-картой
Рисунок № 1
Внешний вид.
Счетчики газа объемные диафрагменные с электронной смарт-картой
Рисунок № 2
Внешний вид.
Счетчики газа объемные диафрагменные с электронной смарт-картой
Рисунок № 3
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 31.07.2018
Номер записи -
ID в реестре СИ - 366861
