Назначение средства измерений:
Источники питания серий SM3300 и SM6000 (далее по тексту - источники питания) предназначены для воспроизведения постоянного напряжения и силы постоянного тока.
Внешний вид.
Источники питания
Рисунок № 1
Внешний вид.
Источники питания
Рисунок № 2
Программное обеспечение
источников питания встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Метрологические характеристики источников питания нормированы с учетом влияния программного обеспечения. Идентификационные данные программного обеспечения источников питания представлены в таблицах 2 - 3.
Таблица 2 - Идентификационные данные программного обеспечения источников питания серии SM3300
Идентификационные данные (признаки) |
Значения |
1 |
2 |
Идентификационное наименование ПО |
SM3300 H0 P150 |
Номер версии (идентификационный номер) ПО |
не ниже v1.5.0 |
Цифровой идентификатор ПО |
B693B973 |
Уровень защиты программного обеспечения источников питания серии SM3300 от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Таблица 3 - Идентификационные данные программного обеспечения источников питания
серии SM6000
Идентификационные данные (признаки) |
Значения |
1 |
2 |
Идентификационное наименование ПО |
FW1000V301 |
Номер версии(идентификационный номер) ПО |
не ниже v3.0.1 |
Цифровой идентификатор ПО |
412D9700 |
Уровень защиты программного обеспечения источников питания серии SM6000 от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений с помощью источников питания серий SM3300, SM6000 указаны в документах «Программируемые источники питания серий SM3300 Delta Elektronika B.V. Руководство по эксплуатации», «Программируемые источники питания серий SM6000 Delta Elektronika B.V. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания серий SM3300, SM6000
-
1 ГОСТ 22261 - 94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2 ГОСТ 8.027 - 2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
3 ГОСТ 8.022 - 91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне
140"16 - 30 А.
-
4 Техническая документация фирмы «Delta Elektronika BV», Нидерланды.
Поверка
Поверкаосуществляется по документу РТ-МП-2437-551-2015 «ГСИ. Источники питания серий SM3300 и SM6000. Методика поверки», утвержденному ФБУ «Ростест-Москва» 03.08.2015 г.
Основные средства поверки:
-
- мультиметр 3458А (Госреестр № 25900-03) диапазон измерения напряжения постоянного тока от 0 до 1000 В, предел допускаемой абсолютной погрешности измерения напряжения постоянного тока ± (2,5 • 10-6 • иизм. + 0,1 • 10-6 • идиап.);
-
- нагрузка электронная АКИП-1342 (Госреестр № 57756-14) пределы установки входного напряжения постоянного тока от 0 до 60 В, пределы допускаемой абсолютной погрешности DU = ± (0,0005 • UycT. + 0,0005 • Unpeg.), пределы установки входной силы постоянного тока 0 до 1000 А, пределы допускаемой абсолютной погрешности DI = ± (0,001 • 1уст. + 0,001 • 1пред.);
-
- нагрузка электронная АКИП-1343 (Госреестр № 57756-14) пределы установки входного напряжения постоянного тока от 0 до 600 В, пределы допускаемой абсолютной погрешности DU = ± (0,0005 • иуст. + 0,0005 • ипред.), пределы установки входной силы постоянного тока 0 до 40 А, пределы допускаемой абсолютной погрешности DI = ± (0,00Пуст .+0,001 -1пред.);
-
- шунт токовый АКИП-7501 (Госреестр № 49121-12) 0,001 Ом,
0,01 Ом, 0,1 Ом, 1 Ом, 10 Ом, диапазон измерения силы постоянного тока
от 1 мкА до 250 А, класс точности 0,01;
-
- микровольтметр В3-57 (Госреестр № 7657-80) диапазон измерения напряжения от 10 мкВ до 300 В, диапазон частот от 5 Гц до 5 МГц; предел допускаемой относительной основной погрешности ± (1 ... 4) %.
Изготовитель
Фирма «Delta Elektronika BV», Нидерланды Адрес: Vissersdijk 4, 4301 ND Zierikzee, The Netherlands Тел.: +31-111-413656; факс.: +31-111-416919 http://www.deltapowersupplies.com
Заявитель
ООО «АВИТОН»
ИНН 7813470830
Адрес: 197376, г. Санкт-Петербург, Аптекарский проспект, д.6, оф.710
Тел.: (812) 702-10-01, факс: (812) 702-11-48 E-mail: sales@aviton.spb.ru
http://www.aviton.spb.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Принцип действия основан на выпрямлении напряжения сети с последующим импульсным преобразованием регулируемым преобразователем и подачей через трансформатор на выпрямитель, стабилизатор и фильтр. Выпрямленное напряжение поступает на выходные гнезда и на схемы измерения и автоматического регулирования.
Источники питания серий SM3300 (модификации SM 18-220, SM 66-AR-110, SM 100-AR-75, SM 330-AR-22, SM 660-AR-11), SM6000 (модификации SM 15-400, SM 30-200, SM 45-140, SM 60-100, SM 70-90, SM 120-50, SM 300-20, SM 600-10) представляют собой программируемые, регулируемые источники постоянного напряжения и силы постоянного тока. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер.
На передней панели источников питания расположены:
-
- жидкокристаллические индикаторы, предназначенные для отображения параметров напряжения и силы постоянного тока на выходе в цифровом виде;
-
- светодиодные индикаторы режимов работы и состояния источника;
-
- клавиша включения/выключения источника питания;
-
- поворотные регуляторы уровня напряжения и силы тока на выходе.
На задней панели источников питания расположены:
-
- разъем питания от сети переменного тока;
-
- выходные клеммы положительной и отрицательной полярности;
-
- разъемы интерфейсов (в зависимости от установленных опций).
Источники питания оснащены цифровыми измерителями напряжения и силы постоянного тока, которые позволяют контролировать одновременно оба параметра.
Источники питания обладают низкими значениями нестабильности при изменении напряжения, силы тока нагрузки и при изменении напряжения питания, а также низким уровнем пульсаций напряжения, силы тока на выходе. Конструкция источников питания обеспечивает защиту от перегрузок и короткого замыкания на выходе.
Источники питания могут комплектоваться дополнительными опциями (встраиваемыми модулями), расширяющими функциональные возможности источников питания (см. таблицу 1).
Таблица 1 - Дополнительные опции источников питания
Обозначение опции |
Описание | |
серия SM3300 |
серия SM6000 | |
1 |
2 |
3 |
INT MOD ANA |
- |
Аналоговый интерфейс |
INT MOD SER |
- |
Встраиваемый модуль интерфейса USB |
INT MOD SER |
- |
Встраиваемый модуль интерфейса RS-485 |
INT MOD SER |
- |
Встраиваемый модуль интерфейса RS-422 |
INT MOD SER |
Р155 |
Встраиваемый модуль интерфейса RS-232 |
- |
Р157 |
Встраиваемый модуль интерфейса Ethernet |
1 |
2 |
3 |
- |
Р277 |
Встраиваемый модуль интерфейса Profibus |
- |
Р278 |
Встраиваемый модуль интерфейса CAN |
- |
Р154 |
Встраиваемый модуль интерфейса ISO-AMP |
- |
Р156 |
Встраиваемый модуль интерфейса IEEE488 |
Источники питания серий SM33000, SM6000 отличаются габаритными размерами, метрологическими и техническими характеристиками, указанными в таблицах 4 - 7.
Фотографии общего вида и мест пломбировки источников питания представлены на рисунке 1 и рисунке 2.
Серия SM6000

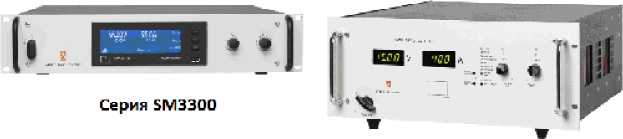

Рисунок 1 - Фотографии общего вида источников питания

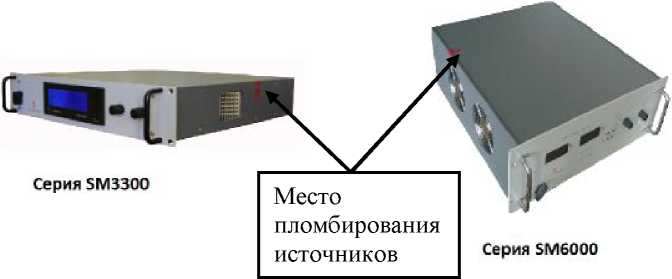

Рисунок 2 - Схема пломбирования источников питания
