Назначение средства измерений:
Источники питания серий SM800 и SM1500 (далее - источники питания)
предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания
Рисунок № 1
Программное обеспечение
Программное обеспечение источников питания серий SM800 и SM1500 встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Метрологические характеристики источников питания нормированы с учетом влияния программного обеспечения. Идентификационные данные программного обеспечения источников питания представлены в таблице 1.
Таблица 2
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
SM800/1500 Control Firmware |
FW1001V301 |
v3.01 |
$6A |
Две последние значащие цифры суммы всех ASCII кодов (в шестнадцатеричном формате) |
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на лицевую панель источников питания в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений с помощью источников питания серий SM800 и SM1500 указаны в документе «Источники питания серий SM800 и SM1500. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания серий SM800 и SM1500
-
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
-
2 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-007/551-2013 «Источники питания серий SM800 и SM1500. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 20 марта 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
-
- мультиметр 3458А
диапазон измерения напряжения постоянного тока: 0 - 1000 В предел допускаемой абсолютной погрешности измерения (DU): ± (0Д10-6 - 2,5-10’6)-U
-
- нагрузка электронная АКИП-1315
диапазон установки значений входного напряжения: 0 - 500 В предел допускаемой абсолютной погрешности установки (DU): ± 0,0025 • U диапазон установки значений входного тока: 0 - 120 А предел допускаемой абсолютной погрешности установки (DI): ± 0,005 • I
- шунт токовый АКИП-7501 номинальные значения сопротивления: 0,001 Ом; 0,01 Ом; 0,1 Ом; 1 Ом; 10 Ом диапазон измерения силы постоянного тока 1 мкА - 250 А класс точности: 0,01
- микровольтметр В3-57 диапазон измерения напряжения: 10 мкВ - 300 В; диапазон частот: 5 Гц - 5 МГц предел допускаемой основной погрешности: ± (1 - 4) %
Изготовитель
Фирма «Delta Elektronika B.V.», Нидерланды Vissersdijk 4, 4301 ND Zierikzee, The Netherlands Tel: +31-111-413656; fax: +31-111-416919
http://www.deltapowersupplies.com
Заявитель
ООО «АВИТОН» Адрес 197376, г. Санкт-Петербург, Аптекарский проспект, д.6, оф.710Тел.: (812) 702-10-01, факс: (812) 702-11-48
E-mail: sales@aviton.spb.ru http://www.aviton.spb.ru
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва» 117418, г. Москва, Нахимовский проспект, д.31Тел. (495) 544-00-00; http://www.rostest.ru
Источники питания серий SM800 (модификации SM 7.5-80, SM 18-50, SM 70-AR-24, SM 400-AR-4) и SM1500 (модификации SM 15-100, SM 35-45, SM 52-30, SM 52-AR-60, SM 70-22, SM 120-13, SM 300-5, SM 400-AR-8) представляют собой программируемые, регулируемые источники постоянного напряжения и тока. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер.
На передней панели источников питания расположены:
-
- жидкокристаллические индикаторы, предназначенные для отображения параметров напряжения и тока на выходе в цифровом виде;
-
- светодиодные индикаторы режимов работы и состояния источника;
-
- клавиша включения/выключения источника питания;
-
- поворотные регуляторы уровня напряжения и тока на выходе.
На задней панели источников питания расположены:
-
- разъем питания от сети переменного тока;
-
- выходные клеммы положительной и отрицательной полярности;
-
- разъемы интерфейсов (в зависимости от установленных опций).
Источники питания оснащены цифровыми измерителями напряжения и тока, которые позволяют контролировать одновременно оба параметра. Источники питания обладают низкими значениями нестабильности при изменении нагрузки и при изменении сетевого напряжения, а также низким уровнем шумов в нагрузке. Конструкция источников питания обеспечивает защиту от перегрузок и короткого замыкания на выходе.
Источники питания могут комплектоваться дополнительными опциями (встраиваемыми модулями), расширяющими функциональные возможности источников питания (см. таблицу 1). Таблица 1
Обозначение опции |
Описание | |
серия SM800 |
серия SM1500 | |
Р249 |
Р218 |
Встраиваемый модуль интерфейса ISO-AMP |
Р254 |
Р183 |
Встраиваемый модуль интерфейса RS-232 |
Р255 |
Р184 |
Встраиваемый модуль интерфейса IEEE488 |
Р256 |
Р177 |
Встраиваемый модуль интерфейса Ethernet |
Р271 |
Р273 |
Встраиваемый модуль интерфейса Profibus |
Р272 |
Р274 |
Встраиваемый модуль интерфейса CAN |
Отличие источников питания серий SM800 и SM1500 заключается в разных значениях
выходных параметров напряжения и тока.

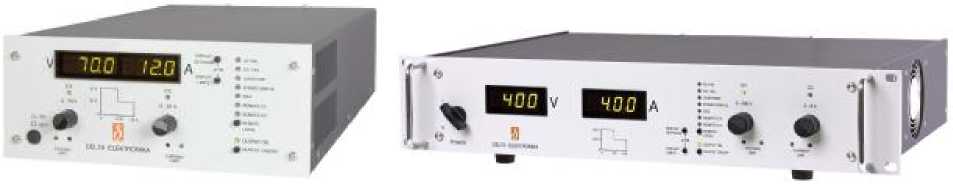

Фотографии общего вида источников питания представлены на рисунке 1.
Рисунок 1 - Фотографии общего вида источников питания серий SM800 и SM1500
Лист № 2 Всего листов 7
Комплект поставки источников питания серий SM800 и SM1500 представлен в таблице 7. Таблица 7
Наименование |
Количество |
Источник питания |
1 |
Сетевой кабель |
1 |
Руководство по эксплуатации |
1 |
Методика поверки |
1 |
Основные метрологические и технические характеристики источников питания серий SM800 и SM1500 представлены в таблицах 3 - 6.
Таблица 3 - Основные метрологические характеристики источников питания серии SM800
Характеристика |
Значение | |||
SM 7.5-80 |
SM 18-50 |
SM 70-AR-24 |
SM 400-AR-4 | |
Максимальные напряжение/сила тока на выходе |
7,5 В / 80 А |
18 В/50 А |
35 В / 24 А 70 В / 12 А |
200 В / 4 А 400 В / 2 А |
Предел допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока |
± (0,005 • U + 2 е.м.р.) | |||
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока на выходе (в зависимости от используемого способа управления и считывания показаний):
|
± (0,005 • U + 2 е.м.р.) ± (0,002 • U + 0,0003 • имакс) ± (0,0001 • U + 0,0001 • имакс) ± (0,0005 • U + 0,0005 • имакс) ± (0,0005 • U + 0,0005 • имакс) ± (0,001 • и + 0,0004 • имакс) ± (0,001 • и + 0,0004 • имакс) ± (0,003 • U + 0,0003 • имакс) | |||
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока |
± (0,005 • I + 2 е.м.р.) |
Продолжение таблицы 3
Характеристика |
Значение | |||
SM 7.5-80 |
SM 18-50 |
SM 70-AR-24 |
SM 400-AR-4 | |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока на выходе (в зависимости от используемого способа управления и считывания показаний):
|
± (0,005 • I + 2 е.м.р.) ± (0,005 • I + 0,0005 • 1макс) ± (0,0001 • I + 0,0001 • 1макс) ± (0,0005 • I + 0,0005 • 1макс) ± (0,0005 • I + 0,0005 • W ± (0,001 • I + 0,0004 • W) ± (0,001 • I + 0,0004 • W) ± (0,006 • I + 0,0005 • W) | |||
Нестабильность напряжения на выходе при изменении:
|
± 0,2 мВ ± 0,2 мВ |
± 0,2 мВ ± 0,5 мВ |
± 0,5 мВ ± 2 мВ |
± 2 мВ ± 10 мВ |
Нестабильность силы тока на выходе при изменении:
|
± 1 мА ± 4 мА |
± 1 мА ± 3 мА |
± 1 мА ± 1,5 мА |
± 0,2 мА ± 0,5 мА |
Пульсации напряжения на выходе, не более |
2,5 мВскз |
2 мВскз |
3 мВскз |
15 мВскз |
Пульсации силы тока на выходе, не более |
25 мАскз. |
5 мАскз. |
3 мАскз. |
0,8 мАскз. |
Примечания:
U - установленное/измеренное значение напряжения постоянного тока;
UMaKC - максимальное значение напряжения постоянного тока;
I - установленное/измеренное значение силы постоянного тока;
1макс - максимальное значение силы постоянного тока;
е.м.р. - единица младшего разряда.
Таблица 4 - Основные метрологические характеристики источников питания серии SM1500
(модификации SM 15-100, SM 35-45, SM 52-30, SM 52-AR-60)
Характеристика |
Значение | |||
SM 15-100 |
SM 35-45 |
SM 52-30 |
SM 52-AR-60 | |
Максимальные напряжение/сила тока на выходе |
15 В / 100 А |
35 В / 45 А |
52 В/30 А |
26 В/60 А 52 В/30 А |
Предел допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока |
± (0,005 • U + 2 е.м.р.) | |||
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока на выходе (в зависимости от используемого способа управления и считывания показаний):
|
± (0,005 • U + 2 е.м.р.) ± (0,002 • U + 0,0003 • имакс) |
Продолжение таблицы 4
Характеристика |
Значение | |||
SM 15-100 |
SM 35-45 |
SM 52-30 |
SM 52-AR-60 | |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока на выходе (в зависимости от используемого способа управления и считывания показаний):
|
± (0,0001 • U + 0,0001 • имакс) ± (0,0005 • U + 0,0005 • имакс) ± (0,0005 • U + 0,0005 • имакс) ± (0,001 • и + 0,0004 • имакс) ± (0,001 • и + 0,0004 • имакс) ± (0,003 • U + 0,0003 • имакс) | |||
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока |
± (0,005 • I + 2 е.м.р.) | |||
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока на выходе (в зависимости от используемого способа управления и считывания показаний):
|
± (0,005 • I + 2 е.м.р.) ± (0,005 • I + 0,0005 • 1макс) ± (0,0001 • I + 0,0001 • 1макс) ± (0,0005 • I + 0,0005 • 1макс) ± (0,0005 • I + 0,0005 • 1макс) ± (0,001 • I + 0,0004 • W) ± (0,001 • I + 0,0004 • W) ± (0,006 • I + 0,0005 • W) | |||
Нестабильность напряжения на выходе при изменении:
|
± 0,2 мВ ± 0,5 мВ |
± 0,5 мВ ± 1 мВ |
± 0,7 мВ ± 2 мВ |
± 0,7 мВ ± 2 мВ |
Нестабильность силы тока на выходе при изменении:
|
± 1 мА ± 5 мА |
± 0,5 мА ± 3 мА |
± 0,5 мА ± 1,5 мА |
± 1 мА ± 2 мА |
Пульсации напряжения на выходе, не более |
2 мВскз |
1,8 мВскз |
2 мВскз |
2 мВскз |
Пульсации силы тока на выходе, не более |
15 мАскз. |
5 мАскз. |
3 мАскз. |
10 мАскз. |
Примечания:
U - установленное/измеренное значение напряжения постоянного тока; имакс - максимальное значение напряжения постоянного тока;
I - установленное/измеренное значение силы постоянного тока;
1макс - максимальное значение силы постоянного тока;
е.м.р. - единица младшего разряда.
Таблица 5 - Основные метрологические характеристики источников питания серии SM1500 (модификации SM 70-22, SM 120-13, SM 300-5, SM 400-AR-8)
Характеристика |
Значение | |||
SM 70-22 |
SM 120-13 |
SM 300-5 |
SM 400-AR-8 | |
Максимальные напряжение/сила тока на выходе |
70 В / 22 А |
120 В / 13 А |
300 В/5 А |
200 В/8 А 400 В/4 А |
Предел допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока |
± (0,005 • U + 2 е.м.р.) | |||
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока на выходе (в зависимости от используемого способа управления и считывания показаний):
|
± (0,005 • U + 2 е.м.р.) ± (0,002 • U + 0,0003 • имакс) ± (0,0001 • U + 0,0001 • имакс) ± (0,0005 • U + 0,0005 • имакс) ± (0,0005 • U + 0,0005 • имакс) ± (0,001 • и + 0,0004 • имакс) ± (0,001 • и + 0,0004 • имакс) ± (0,003 • U + 0,0003 • имакс) | |||
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока |
± (0,005 • I + 2 е.м.р.) | |||
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока на выходе (в зависимости от используемого способа управления и считывания показаний):
|
± (0,005 • I + 2 е.м.р.) ± (0,005 • I + 0,0005 • 1макс) ± (0,0001 • I + 0,0001 • 1макс) ± (0,0005 • I + 0,0005 • 1макс) ± (0,0005 • I + 0,0005 • 1макс) ± (0,001 • I + 0,0004 • W) ± (0,001 • I + 0,0004 • W) ± (0,006 • I + 0,0005 • W) | |||
Нестабильность напряжения на выходе при изменении:
|
± 1 мВ ± 2,5 мВ |
± 2 мВ ± 4 мВ |
± 3 мВ ± 10 мВ |
± 4 мВ ± 12 мВ |
Нестабильность силы тока на выходе при изменении:
|
± 0,25 мА ± 1 мА |
± 0,2 мА ± 0,6 мА |
± 0,1 мА ± 0,5 мА |
± 0,2 мА ± 0,5 мА |
Пульсации напряжения на выходе, не более |
3 мВскЗ |
7 мВскЗ |
7 мВскЗ |
15 мВскЗ |
Продолжение таблицы 4
Характеристика |
Значение | |||
SM 70-22 |
SM 120-13 |
SM 300-5 |
SM 400-AR-8 | |
Пульсации силы тока на выходе, не более |
3 мАскз. |
2 мАскз. |
0,5 мАскз. |
1,2 мАскз. |
Примечания:
U - установленное/измеренное значение напряжения постоянного тока; имакс - максимальное значение напряжения постоянного тока;
I - установленное/измеренное значение силы постоянного тока;
1макс - максимальное значение силы постоянного тока;
е.м.р. - единица младшего разряда.
Таблица 6 - Основные технические характеристики источников питания
Характеристика |
Значение |
Напряжение питания: | |
- номинальное |
110/230 В (50/60 Гц) |
- рабочее |
90 - 265 В (48 - 62 Гц) |
Г абаритные размеры (высота х ширина х глубина), мм: | |
- источников питания серии SM800 |
86 х 221 х 406 |
- источников питания серии SM1500 |
89 х 442 х 365 |
Масса, кг, не более: | |
- источников питания серии SM800 |
5,4 |
- источников питания серии SM1500 |
9,9 |
Условия эксплуатации: |
от 0 до плюс 50 |
- температура окружающего воздуха, °С | |
- относительная влажность, %, не более |
75 (при температуре плюс 50 °С) 95 (при температуре плюс 40 °С) |
