Номер по Госреестру СИ: 62142-15
62142-15 Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей
(os-3100, os-3150, os-3155, os-3200, os-3600 и sm125, sm130, sm041, sm225, sm230)
Назначение средства измерений:
Измерители деформаций волоконно-оптические на основе первичных преобразователей моделей os-3100, os-3150, os-3155, os-3200, os-3600 и вторичных преобразователей моделей sm125, sm130, sm041, sm225, sm230 предназначены для долговременных непрерывных измерений динамических и статических деформаций гражданских зданий и сооружений.
Внешний вид.
Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей
Рисунок № 1
Внешний вид.
Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей
Рисунок № 2
Внешний вид.
Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей
Рисунок № 3
Внешний вид.
Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей
Рисунок № 4
Внешний вид.
Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей
Рисунок № 5
Внешний вид.
Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей
Рисунок № 6
Внешний вид.
Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей
Рисунок № 7
Внешний вид.
Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей
Рисунок № 8
Внешний вид.
Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей
Рисунок № 9
Внешний вид.
Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей
Рисунок № 10
Общие сведения
Дата публикации -
Срок свидетельства - 30.10.2021
Номер записи -
ID в реестре СИ - 375617
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Измеритель деформацииволоконно-оптический на основ, os-3610,
Производитель
Изготовитель - Фирма "Micron Optics Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Статистика
Кол-во поверок - 50
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№1249 от 2015.10.30 Об утверждении типов средств измерений
№226 от 2015.02.20 Об утверждении эталонов единиц величин
Наличие аналогов СИ: Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей (os-3100, os-3150, os-3155, os-3200, os-3600 и sm125, sm130, sm041, sm225, sm230)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
62142-15 Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей (os-3100, os-3150, os-3155, os-3200, os-3600 и sm125, sm130, sm041, sm225, sm230) Фирма "Micron Optics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
54477-13 Весы неавтоматического действия автомобильные (МА) ООО "МИДЛиК" (РОССИЯ г.Лобня) |
|
62142-15 Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей (os-3100, os-3150, os-3155, os-3200, os-3600 и sm125, sm130, sm041, sm225, sm230) Фирма "Micron Optics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
58572-14 Датчики волоконно-оптические (ASTRO) ОАО "Пермская научно-производственная приборостроительная компания" (ПНППК) (РОССИЯ г.Пермь) |
|
62142-15 Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей (os-3100, os-3150, os-3155, os-3200, os-3600 и sm125, sm130, sm041, sm225, sm230) Фирма "Micron Optics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
60112-15 Анализаторы сигналов волоконно-оптических датчиков (Нет данных) ОАО "Пермская научно-производственная приборостроительная компания" (ПНППК) (РОССИЯ г.Пермь) |
|
62142-15 Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей (os-3100, os-3150, os-3155, os-3200, os-3600 и sm125, sm130, sm041, sm225, sm230) Фирма "Micron Optics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
60371-15 Датчики волоконно-оптические (ПНППК ВОД) ОАО "Пермская научно-производственная приборостроительная компания" (ПНППК) (РОССИЯ г.Пермь) |
Все средства измерений ОАО "Пермская научно-производственная приборостроительная компания" (ПНППК)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
62142-15 30.10.2021 |
Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей, os-3100, os-3150, os-3155, os-3200, os-3600 и sm125, sm130, sm041, sm225, sm230 Фирма "Micron Optics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78563-20 29.06.2025 |
Регистраторы сигналов волоконно-оптических датчиков, SM/SI (NTM/NTI) Фирма "Micron Optics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Датчики волоконно-оптические (ПНППК ВОД)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 49 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики волоконно-оптические (ПНППК ВОД)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Вторичные преобразователи моделей sm125, sm130, sm041, sm225, sm230 имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
|
Идентификационное наименование ПО |
ENLIGHT |
|
Номер версии (идентификационный номер ПО), не ниже |
1.5.61 |
|
Цифровой идентификатор ПО |
8CAB97E30992CBC74CACBEB3C 6FE4E7C |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус прибора фотохимическим способом и на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям деформаций волоконно-оптическим на основе первичных преобразователей моделей os-3100, os-3150, os-3155, os-3200, os-3600 и вторичных преобразователей моделей sm125, sm130, sm041, sm225, sm230
ГОСТ 8.543-86 ГСИ. Государственная поверочная схема для СИ деформации Техническая документация «Micron Optics, Inc.», США.
Поверка
Поверкаосуществляется по документу МП АПМ 42-15 «Измерители деформаций волоконно-оптические на основе первичных преобразователей моделей os-3100, os-3150, os-3155, os-3200, os-3600 и вторичных преобразователей моделей sm125, sm130, sm041, sm225, sm230. Методика поверки», утверждённому ООО «Автопрогресс-М» 03 августа 2015 г.
Основные средства поверки:
установка калибровочная с балками постоянного сечения, нагружаемыми по схеме чистого изгиба с характеристиками:
-
- пределы неравномерности поля деформации рабочей зоны ±0,5%;
-
- пределы погрешности измерения (воспроизведения) деформации:
±2 млн-1 - в диапазоне от минус 1000 до плюс 1000 млн-1;
±0,5 % от измеряемой деформации в диапазонах от минус 1000до минус 5000 млн-1
и от плюс 1000 до плюс 5000 млн-1;
-
- набор гирь ГОСТ OIML 111-1 2009, (1 кг - 5 штук, 2 кг -5 штук, 10 кг - 5 штук) M1.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Micron Optics, Inc.», США
1852 Century Place NE Atlanta, GA 30345 USA
Тел: +1 (404) 325-0005; Факс: +1 (404) 325-4082
E-mail: info@micronoptics.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») 123308, г. Москва, ул. Мневники, д. 3 корп. 1Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: mfo@autoprogress-m.ru
Принцип действия измерителей деформаций волоконно-оптических на основе первичных преобразователей моделей os-3100, os-3150, os-3155, os-3200, os-3600 и вторичных преобразователей моделей sm125, sm130, sm041, sm225, sm230 основан на измерениях датчиками внешних модулей (первичных преобразователей) изменений величины деформации в контролируемом объекте. Основными измерительными элементами внешних модулей приборов являются оптоволоконные системы на дифракционных решетках Брэгга. Решетка Брэгга содержит большое количество точек отражения, расположенных внутри волокна с определенным интервалом. При прохождении лазерного излучения через волокно часть его на определенной длине волны отражается от решетки. Этот пик отраженного излучения регистрируется измерительной аппаратурой. В результате деформации изменяется интервал между узлами решетки Брэгга, а также коэффициент преломления волокна. Соответственно, изменяется длина волны излучения, отраженного от решетки. По изменению длины волны можно определить величину деформации.
Для температурной компенсации показаний измерителей деформации моделей os-3100, os-3150, os-3155, os-3200, os-3600 используются первичные преобразователи моделей os-4100; os-4300.
Вторичный преобразователь (регистратор данных) возбуждает первичный преобразователь (посылает световой сигнал) и получает измененный отраженный сигнал после прохождения решетки. Встроенный во вторичный прибор анализатор спектра преобразует данные изменения в цифровой сигнал, который в дальнейшем может быть пересчитан в физическую величину.
Конструктивно измерители деформаций волоконно-оптические на основе первичных преобразователей моделей os-3100, os-3150, os-3155, os-3200, os-3600 и вторичных преобразователей моделей sm125, sm130, sm041, sm225, sm230 состоят из внешних модулей (датчиков на дифракционных решетках Брэгга) и модулей вторичных приборов (оптических генераторов и приемников) и соединяющих их кабелей.
Разнообразное конструктивное исполнение первичных преобразователей позволяет устанавливать их на контролируемые объекты путем приваривания, приклеивания, крепления на анкера.
Общий вид измерителей деформаций волоконно-оптические на основе первичных преобразователей моделей os-3100, os-3150, os-3155, os-3200, os-3600 и вторичных преобразователей моделей sm125, sm130, sm041, sm225, sm230 представлен на рисунке 1.
а
б
а
в
г
б
е
г
ж
м
д

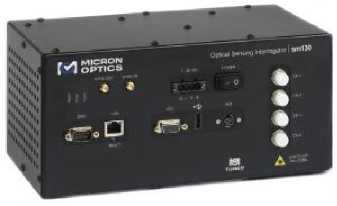

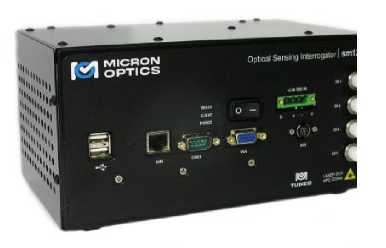

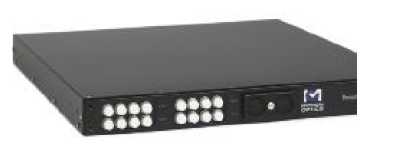

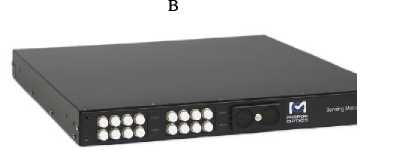

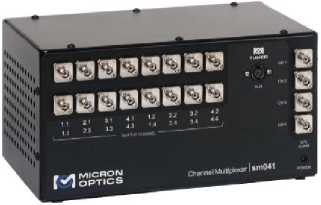

Вторичные преобразователи моделей: а) sm125 б) sm130 в) sm041 г) sm225 д) sm230

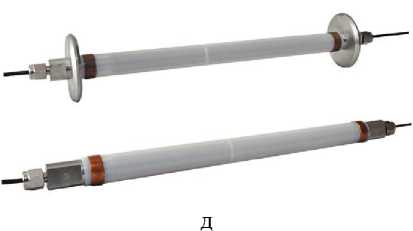

Первичные преобразователи моделей: а) os-3100 б) os-3150 в)
