Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Mega Analytics v3.3 · random resource promos · report blocks UX · scroll fix
Номер по Госреестру СИ: 78563-20
78563-20 Регистраторы сигналов волоконно-оптических датчиков
(SM/SI (NTM/NTI))
Назначение средства измерений:
Регистраторы сигналов волоконно-оптических датчиков SM/SI (NTM/NTI) (далее -РСВОД) предназначены для измерений длины волны оптического излучения, отражённого от волоконных Брэгговских решёток и интерферометров Фабри-Перо, в том числе используемых в качестве чувствительного элемента в составе первичных измерительных преобразователей различных физических величин.
Аналитический паспорт типа средства измерений
78563-20 — Регистраторы сигналов волоконно-оптических датчиков
SM/SI (NTM/NTI)
Фирма "Micron Optics Inc."
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 4 года
Действует
1
организаций1
владельцев3
версий9
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
1
Организаций-поверителей
эффективное число: 1
1
Владельцев СИ
эффективное число: 1
8
Экземпляров СИ
по агрегатам владельцев / организаций
22.2%
Периодические поверки
первичные: 77.8%
0%
Непригодность
0 извещений
100%
Поверки юрлиц
доля в общем объёме
3 928 ₽
Средневзвешенная цена
медиана: 3 928 ₽
100%
Покрытие ценами
расчётный известный объём: 11 784 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
730 дн.
Наблюдаемый МПИ
по фактическим интервалам
10 000
Концентрация поверителей
HHI; доля топ-5: 100%
10 000
Концентрация владельцев
HHI; доля топ-5: 100%
5
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
2
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 9 поверок; пик пришёлся на 2023 год (5).
- Последний завершённый год показал рост на 200% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -22.5%.
- Рынок представлен 1 организациями; концентрация высокая (HHI 10000), доля топ-5 — 100%.
- В базе найдено 1 владельцев и 8 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 3 928 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 11 784 руб.
- Наблюдаемый средний интервал между поверками — около 730 дней; средний возраст парка по агрегатам организаций — 0,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2023 — 5
Долгосрочный CAGR: -22.5%
Активных версий: 1
Ценовой диапазон: 3 928–3 928 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 8 | 9 | 1,13 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| d18f02f5-c4d4-a485-ec1a-a98dabe3b016 | 78563-20 | 2025-05-22 | — | актуальная |
| 39e09283-5422-963a-f187-0dbd41b74de7 | 78563-20 | 2022-09-30 | 2025-05-22 | архивная |
| 0cb58ab4-8230-15b0-4b5a-5a7c0911e598 | 78563-20 | 2020-07-24 | 2022-09-30 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

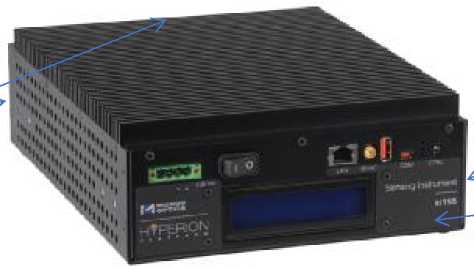

Внешний вид.
Регистраторы сигналов волоконно-оптических датчиков
Рисунок № 1

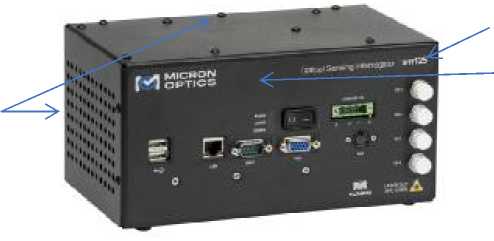

Внешний вид.
Регистраторы сигналов волоконно-оптических датчиков
Рисунок № 2

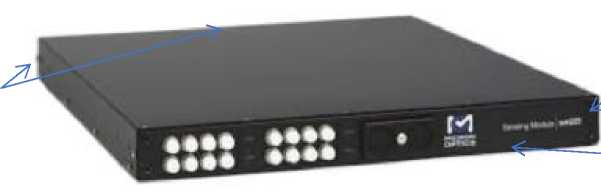

Внешний вид.
Регистраторы сигналов волоконно-оптических датчиков
Рисунок № 3
Внешний вид.
Регистраторы сигналов волоконно-оптических датчиков
Рисунок № 4
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства - 29.06.2030
Номер записи - 177628
ID в реестре СИ - 1364378
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SI155-ST-04-1460-1620-1000-NO, Si255-EV-cc-1500-1600-0010-aa, Si255-ST-16-1460-1620-1000-DP, Si255-HS-08-1500-1580-5000-NO, Si255-ST-08-1500-1600-1000-DP
Производитель
Изготовитель - Фирма "Micron Optics Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№1105 от 2020.06.29 ПРИКАЗ Об утверждении типов средств измерений 99ГЕВ
№981 от 2025.05.19 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (13)
Наличие аналогов СИ: Регистраторы сигналов волоконно-оптических датчиков (SM/SI (NTM/NTI))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Micron Optics Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
62142-15 30.10.2021 |
Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей, os-3100, os-3150, os-3155, os-3200, os-3600 и sm125, sm130, sm041, sm225, sm230 Фирма "Micron Optics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78563-20 29.06.2030 |
Регистраторы сигналов волоконно-оптических датчиков, SM/SI (NTM/NTI) Фирма "Micron Optics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:
- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ
Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421
Кто поверяет Регистраторы сигналов волоконно-оптических датчиков (SM/SI (NTM/NTI))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | РСТ | 9 | 7 | 2 | 0 | 9 | 7 | 2 |
Стоимость поверки Регистраторы сигналов волоконно-оптических датчиков (SM/SI (NTM/NTI))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО), входящее в состав РСВОД, выполняет функции задания условий измерений и отображения информации в цифровом виде.
ПО РСВОД разделено на две части: интерфейсную и аппаратную.
Аппаратная часть ПО размещается в энергонезависимой памяти цифрового сигнального процессора оптического модуля, запись которой осуществляется в процессе производства. Доступ к модулю исключён конструкцией РСВОД.
Интерфейсная часть ПО находится на ПК и состоит из файла с калибровочными данными, предназначенными для вычисления длины волны из спектральных данных оптического модуля РСВОД, и приложения на платформе Windows для работы со спектральными устройствами компании Micron Optics Inc, в которое загружают указанный файл с калибровочными данными и которое служит для получения и анализа спектров, калибровки длины волны, проверки и идентификации длин волн.
Метрологически значимой частью ПО РСВОД является загружаемый файл с калибровочными данными.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ENLIGHT |
|
Номер версии (идентификационный номер) ПО |
1.14 и выше |
|
Цифровой идентификатор ПО |
- |
Лист № 4 Всего листов 7 Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на переднюю панель корпуса РСВОД.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к регистраторам сигналов волоконно-оптических датчиков SM/SI (NTM/NTI)
Приказ Федерального агентства по техническому регулированию и метрологии от 05 декабря 2019 г. № 2862 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
Приказ Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. № 184 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации
Техническая документация «Micron Optics Inc.», США
Поверка
Поверкаосуществляется по документу МП 051.Ф3-19 «ГСИ. Регистраторы сигналов волоконнооптических датчиков SM/SI (NTM/NTI). Методика поверки», утверждённой ФГУП «ВНИИОФИ» 01 ноября 2019 г.
Основные средства поверки:
Государственный первичный специальный эталон единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации по ГПС, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.2019 г. № 2862;
Государственный рабочий эталон единиц средней мощности оптического излучения и ослабления оптического излучения в волоконно-оптических системах передачи в диапазоне от 10-10 до 1 Вт на длинах волн от 500 до 1700 нм - РЭСМ по ГПС, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.2019 г. № 2862.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого РСВОД с требуемой точностью.
Знак поверки наносится на переднюю панель РСВОД (место нанесения указано на рисунках от 1 до 4).
Изготовитель
«Micron Optics Inc.», США
Адрес: 185 Century Place NE Atlanta, GA 30345 USA
Телефон: +1 (404) 325-00-05
Web-сайт: www.micronoptics.com
Заявитель
Общество с ограниченной ответственностью «Нева Технолоджи»(ООО «Нева Технолоджи»)
ИНН 7805092920
Адрес: 198097, г. Санкт-Петербург, ул. Новоовсянниковская, д. 17, лит. А
Телефон: +7 (812) 784-15-34, +7 (812) 337-51-92
E-mail: info@nevatec.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Принцип действия системы заключается в измерении мощности излучения, отражённого волоконной Брэгговской решеткой (далее - ВБР) или интерферометром Фабри-Перо (далее -ИФП) оптического сигнала при сканировании по длине волны с помощью перестраиваемого лазера, встроенного в РСВОД. Передача излучения лазера датчикам и прием отраженного излучения осуществляется по одномодовому волоконному световоду. В процессе измерений регистрируется зависимость мощности отражённого от датчика излучения от длины волны с последующим поиском экстремумов и определением соответствующих данным экстремумам значений длины волны.
Подключаемый чувствительный элемент на основе ВБР представляет собой участок оптического волокна с градиентом показателя преломления периодического характера, в результате периодического характера структуры часть проходящего через данный участок световода излучения отражается, причём длина волны максимума коэффициента отражения соответствует периоду решётки Брэгга. В датчиках, при изменении данного периода вследствие приложения внешнего воздействия (в частности, продольной деформации или изменения температуры) длина волны отражения ВБР также меняет своё значение.
Чувствительный элемент на основе ИФП представляет собой структуру с двумя отражающими поверхностями, имеющую в спектре отражения набор максимумов и минимумов, сформированную на торце участка оптического волокна. В датчиках, при изменении расстояния между отражающими поверхностями под действием внешнего воздействия спектральное положение максимумов и минимумов отражения изменяется, что регистрируется РСВОД.
Типы датчиков, для которых чувствительным элементом могут выступать ВБР или ИФП, включают (но не ограничиваются) датчики относительного и абсолютного удлинения, давления и разности давлений жидкостей и газов, нагрузки, давления на грунт, температуры, расхода жидкостей и газов, уровня жидкостей и сыпучих тел, акселерометры и иные датчики вибрации, инклинометры и датчики угла наклона и крена, датчики перемещения, индикаторы.
РСВОД могут быть выполнены в четырёх основных конструктивных модификациях Si155, Si255, Sm125, Sm225. Дополнительно модификации Si155 и Si255 могут выполняться в нескольких отличающихся точностью, рабочим диапазоном и количеством оптических каналов видах исполнения. Перечень модификаций и видов исполнения РСВОД включает:
-
1) Si155-mm-cc-lwvl-uwvl-ssss-aa. Здесь mm - опция исполнения оптической части (EV, ST, HS), cc - количество опрашиваемых волоконно-оптических каналов (1, 2 или 4), lwvl -минимальная длина волны сканируемого спектрального диапазона, uwvl - максимальная длина волны сканируемого спектрального диапазона (пары lwvl и uvwl для исполнения оптической части EV могут принимать значения: 1500 и 1600, 1460 и 1620; для исполнения оптической части HS могут принимать значения: 1500 и 1580, 1510 и 1590; для модификации ST могут принимать значения: 1520 и 1580, 1500 и 1600, 1460 и 1620), ssss - частота опроса (значение 0010 для исполнения оптической части EV, 5000 для исполнения оптической части HS, 0100 или 1000 для исполнения оптической части ST), aa - опция наличия встроенного деполяризатора (NO или DP). Данная модификация выполнена в корпусе, представленном на рисунке 1;
-
2) Si255-mm-cc-lwvl-uwvl-ssss-aa. Здесь mm - опция исполнения оптической части (EV, ST, HS), cc - количество опрашиваемых волоконно-оптических каналов (4, 8 или 16), lwvl -минимальная длина волны сканируемого спектрального диапазона, uwvl - максимальная длина волны сканируемого спектрального диапазона (пары lwvl и uvwl для исполнения оптической части EV могут принимать значения: 1500 и 1600, 1460 и 1620; для исполнения оптической части HS могут принимать значения: 1500 и 1580, 1510 и 1590; для модификации ST могут принимать значения: 1500 и 1600, 1460 и 1620), ssss - частота опроса (значение 0010 для исполнения оптической части EV, 5000 для исполнения оптической части HS, 0100 или 1000 для исполнения оптической части ST), aa - опция наличия встроенного деполяризатора (NO или DP). Данная модификация выполнена в корпусе, представленном на рисунке 2;
-
3) Sm125, к которой относится Sm125-500. Данная модификация выполнена в корпусе представленном на рисунке 3;
-
4) Sm225, к которой относятся Sm225-800. Данная модификация выполнена в корпусе, представленном на рисунке 4.
Каждая модификация также может содержать дополнительную аббревиатуру в виде символов «NT» вместо начального символа «S». Данная аббревиатура означает сборку устройства на территории РФ.
Управление работой систем осуществляется с помощью персонального компьютера (ПК), подключаемого через интерфейс Ethernet соответствующим кабелем к измерительному устройству. В случае систем модификации SI (NTI) электронно-вычислительная машина (ЭВМ) встроена в измерительное устройство, и управление может осуществляться с помощью сенсорного экрана.
Общий вид РСВОД с обозначением места нанесения знака поверки, маркировки и схемой пломбировки от несанкционированного доступа представлены на рисунках с 1 по 4.
Места пломбирования
Рисунок 1 - Общий вид РСВОД Si155
Места пломбирования
Место нанесения маркировки
Место нанесения знака
поверки
Место нанесения знака поверки
Место нанесения маркировки
Рисунок 2 - Общий вид РСВОД Si255
Места пломбирования
нанесения маркировки
Место нанесения знака поверки
Рисунок 3 - Общий вид РСВОД Sm125
Место
Места
пломбирования
Место нанесения маркировки
Рисунок 4 - Общий вид РСВОД Sm225
нанесения знака поверки
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Регистратор сигналов волоконно-оптических датчиков SM/SI (NTM/NTI) 1) |
1 шт. | |
|
Блок питания (шнур питания) |
- |
1 шт. |
|
Кабель Ethernet |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 051.Ф3-19 |
1 экз. |
|
1) Модификация РСВОД поставляется в соответствии с заказом. | ||
Таблица 2 - Метрологические характеристики РСВОД серии Si155
|
Наименова- |
Значение | |||||
|
ние |
Si155-EV-cc- |
Si155-EV-cc- |
Si155-HS-cc- |
Si155-ST-cc- |
Si155-ST-cc- |
Si155-ST-cc- |
|
характерис- |
1500-1600- |
1460-1620- |
1500-1580- |
1520-1580- |
1500-1600- |
1460-1620- |
|
тики |
0010-aa |
0010-aa |
5000-aa |
ssss-aa |
ssss-aa |
ssss-aa |
|
Диапазон измерений длины |
от 1500 до |
от 1460 до |
от 1500до |
от 1520 до |
от 1500 до |
от 1460 до |
|
волны, нм |
1600 |
1620 |
1580 |
1580 |
1600 |
1620 |
|
Пределы допускаемой абсолютной погрешност и измерений |
±2 1) |
±2 1) 3) |
±3 3) | |||
|
длины |
±6 2) 3) | |||||
|
волны, пм |
±3 2) |
±10 |
±5 |
±3 |
±10 | |
|
Динамичес- | ||||||
|
кий диапа- | ||||||
|
зон4), дБ |
25 |
17 |
20 | |||
-
1) Значение в динамическом диапазоне не более 10 дБ;
-
2) Значение в динамическом диапазоне свыше 10 дБ;
-
3) В диапазоне от 1463 до 1617 нм;
-
4) Динамический диапазон - это максимальное ослабление уровня сигнала на оптическом пути от РСВОД до ВБР/ИФП и обратно вследствие потерь в оптических кабелях, сварных соединениях и разъемах.
Таблица 3 - Метрологические характеристики РСВОД серии Si255
|
Наименование характеристики |
Значение | ||||
|
Si255-EV-cc-1500-1600-0010-aa |
Si255-EV-cc- 1460-1620-0010-aa |
Si255-HS-cc-1500-1580-5000-aa |
Si255-ST-cc-1500-1600-ssss-aa |
Si255-ST-cc-1460-1620-ssss-aa | |
|
Диапазон измерений длины |
от 1500 до |
от 1460 до |
от 1500до |
от 1500 до |
от 1460 до |
|
волны, нм |
1600 |
1620 |
1580 |
1600 |
1620 |
|
Пределы допускаемой абсолютной погрешности измерений длины волны, пм |
н- нГО ь- |
±2 1) 3) ±6 2) 3) ±10 |
±5 |
±3 |
±3 3) ±10 |
|
Динамический диапазон 4), дБ |
25 |
17 |
20 | ||
-
1) Значение в динамическом диапазоне не более 10 дБ;
-
2) Значение в динамическом диапазоне свыше 10 дБ;
-
3) В диапазоне от 1463 до 1617 нм;
-
4) Динамический диапазон - это максимальное ослабление уровня сигнала на оптическом пути от РСВОД до ВБР/ИФП и обратно вследствие потерь в оптических кабелях, сварных соединениях и разъемах.
Таблица 4 - Метрологические характеристики РСВОД серии Sm125 и Sm225
|
Наименование характеристики |
Значение | |
|
Sm125-500 |
Sm225-800 | |
|
Диапазон измерений длины волны, нм |
от 1510 до 1590 | |
|
Пределы допускаемой абсолютной | ||
|
погрешности измерений длины волны, пм |
±5 | |
|
Динамический диапазон 1), дБ |
30 |
20 |
|
!) Динамический диапазон - это максимальное ослабление уровня сигнала на | ||
|
оптическом пути от РСВОД до ВБР/ИФП |
и обратно вследствие потерь в оптических кабелях, | |
|
сварных соединениях и разъемах. | ||
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Si155 |
Si255 |
Sm125-500 |
Sm225-800 | |||||
|
Частота опроса, Гц |
10 (для моделей EV) 5000 (для моделей HS) 1000 (для моделей ST) 100 (для моделей ST) |
2 |
0,5 | |||||
|
Интерфейс передачи данных |
Ethernet | |||||||
|
Количество каналов при х: | ||||||||
|
01; 04; 08; 16 |
01; 04; 08; 16 | |||||||
|
Электропитание осуществляется от сети переменного тока: | ||||||||
|
- напряжение, В; |
от 100 до 240 | |||||||
|
- частота, Гц |
от 50 до 60 | |||||||
|
Потребляемая мощность, Вт, не | ||||||||
|
более |
40 |
30 | ||||||
|
Габаритные размеры, мм, не более: | ||||||||
|
- высота |
69 |
79 |
117 |
435 | ||||
|
- ширина |
274 |
274 |
234 |
442 | ||||
|
- длина |
307 |
206 |
135 |
45 | ||||
|
Масса, кг, не более |
3,0 |
4,9 |
2,0 |
4,1 | ||||
|
Условия эксплуатации: - температура окружающей | ||||||||
|
среды, °С |
от -20 до +60 |
от 0 до +50 | ||||||
|
- относительная влажность | ||||||||
|
воздуха при температуре 40 °С, | ||||||||
|
без конденсата, %, не более |
80 |
80 | ||||||
