Номер по Госреестру СИ: 61996-15
61996-15 Колонки сжиженного газа
(220WM)
Назначение средства измерений:
Колонки сжиженного газа модели 220 WM (далее - колонки) предназначены для измерения объема сжиженного газа (пропана, бутана, пропан-бутановой смеси).
Внешний вид.
Колонки сжиженного газа
Рисунок № 1
Внешний вид.
Колонки сжиженного газа
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) является встроенным, метрологически значимым и не может быть изменено в процессе эксплуатации. ПО выполняет функции управления локальными настройками, представления, хранения и передачи информации, настройками дисплея и режима диагностики.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
ER5 |
Т20/ EC2000 |
Номер версии (идентификационный |
1.0.0.00 |
LON D18R |
номер) ПО |
1.1.0.04 |
LONA_D18R |
1.1.0.05 |
LON_D19R | |
1.2.0.01 |
LON_D21R | |
1.2.0.08 |
LON_D24R | |
1.2.0.10 |
LON_D25R | |
1.2.0.15 |
LON_D26R | |
1.2.0.16 |
LON_D28R 0727460 000 0012 0727460 000 0013 0727460 000 0014 |
Продолжение таблицы 1
Цифровой идентификатор ПО |
27C9 |
3E82 |
CC2A |
D937 | |
E08F |
932b | |
E1E1 |
841E | |
09b6 |
02F8 | |
9c26 |
D70C | |
cb8b |
C22B | |
F910 |
DF15 | |
3763 | ||
558C | ||
52B2 | ||
Алгоритм вычисления цифрового |
CRC-16 | |
идентификатора ПО |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «Колонки сжиженного газа модели 220 WM. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонкам сжиженного газа модели 220WM-
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2.ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
-
3.МОЗМ MP № 117 «Измерительные системы для жидкости, кроме воды».
-
4.Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 61996-15 «ГСИ. Колонки сжиженного газа модели 220 WM. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.10.2014 г.
Основное поверочное оборудование:
- мерники для сжиженного газа, вместимость 20 л , погрешность ± 0,1%; вместимость 10 л , погрешность ± 0,25%.
Изготовитель
Фирма «Flussiggas-Anlagen GmbH» (FAS), Германия D-38229, Salzgitter, Peiner Straee 217
Телефон: +49(0) 5341-8697-0
Факс:+49(0) 5341-8697-11
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Колонки состоят из двух частей: гидравлической и электрической.
Гидравлическая часть: сжиженный газ через систему вентилей поступает в фильтр -
газоотделитель, где происходит очистка от механических примесей и отделение паров. Затем сжиженный газ проходит через обратный клапан, счетчик, дифференциальный клапан, шаровой кран, разрывную муфту и заправочный шланг с раздаточным пистолетом в автотранспортное средство. Колонка оснащена манометром для контроля давления газа при заправке автотранспортного средства.
Электрическая часть колонки состоит из электронного блока, управляющим
процессом заправки через сигналы открытия/закрытия двухпроходными электромагнитными клапанами на основе данных датчиков нагрузки, панели управления и блока сопряжения протоколов.
На основных табло колонки отображается информация:
-
- объем выданной дозы сжиженного газа в литрах / килограммах;
-
- стоимость выданного сжиженного газа в рублях;
-
- цена одного литра / килограмма сжиженного газа.
На дополнительном табло колонки отображается:
-
- количество в литрах
-
- количество в килограммах
-
- количество отпущенного сжиженного газа за смену
-
- температура сжиженного газа
Колонки комплектуются системой обогрева, электромагнитными клапанами по
индивидуальному заказу. Одна сторона колонки предназначена для заправки автотранспорта, вторая - для заправки съемных автомобильных и бытовых баллонов.
Хранение информации обеспечивается с помощью встроенной энергонезависимой
памяти, работающей от литиевой батареи в течение 5 лет. Получение информации и управление колонкой может осуществляться от внешнего электронного устройства через интерфейс RS485.
Места пломбирования

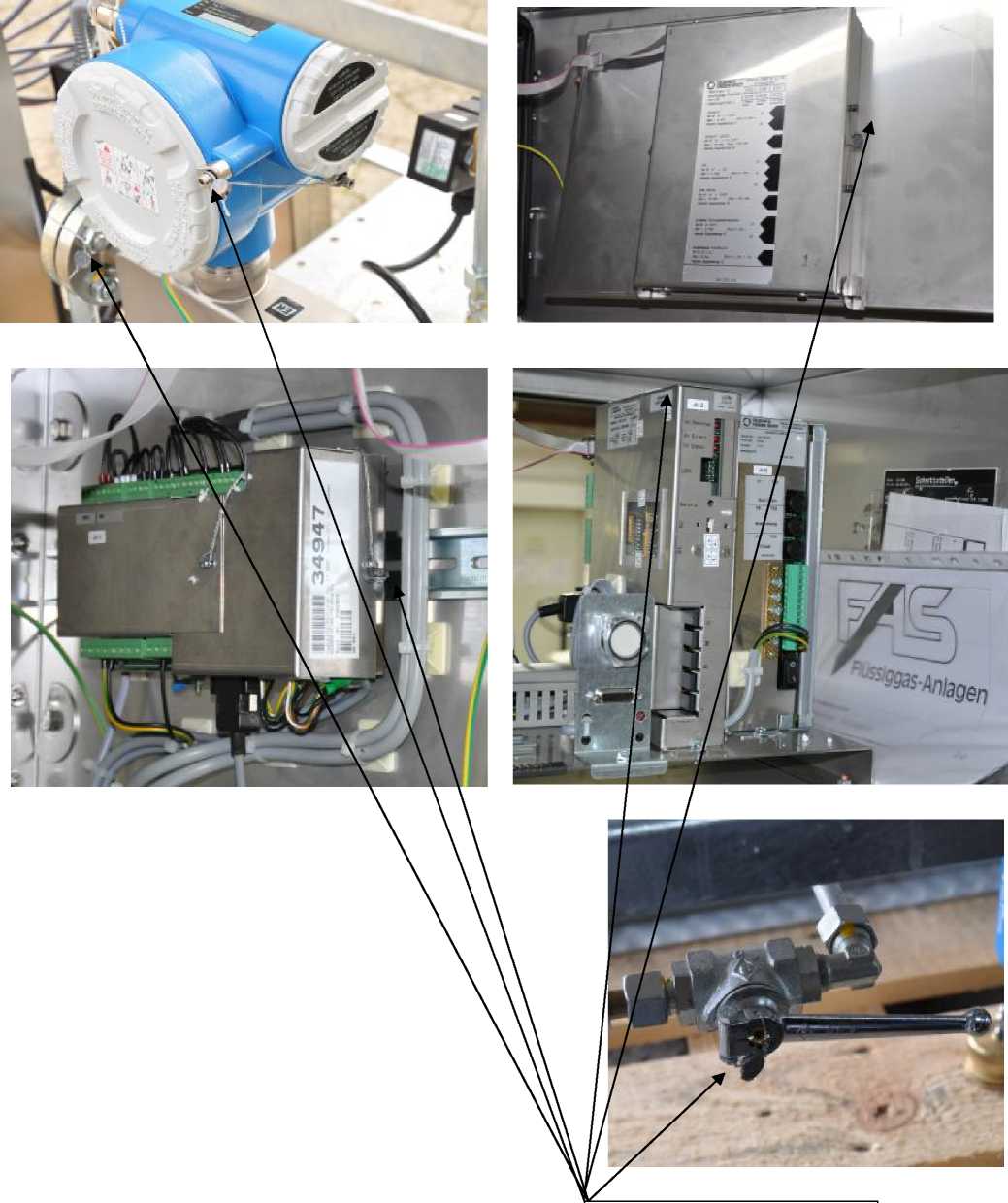

Рисунок 1 - Фотографии мест пломбировки
III |

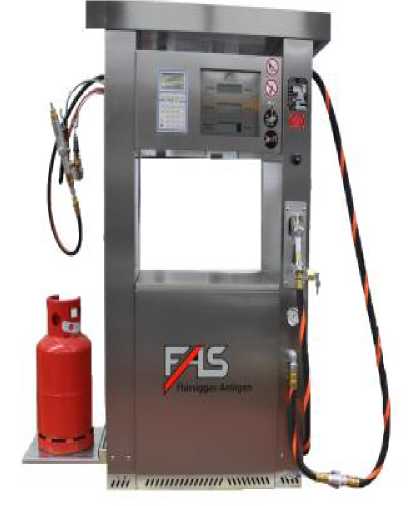

Рисунок 2 - Фотография общего вида
Таблица 2
Максимальное рабочее давление, не более, МПа |
2,5 |
Температура окружающей среды, хранения и транспортировки, °С |
от -40 до +60 |
Температура рабочей среды, оС |
от -40 до + 90 |
Пределы допускаемой относительной погрешности измерений объема сжиженного газа, % |
±0,5 |
Индикация: |
Жидкокристаллический дисплей |
Количество дисплеев, шт. |
2 или 3 |
Показания цены одного литра |
4 цифры |
Показания количества литров |
5 цифр |
Показания общей цены, литры |
5 цифр |
Показания цены одного кг |
5 цифр |
Показания количества кг |
4 цифр |
Показания общей цены, кг |
7 цифр |
Цена деления счетчика суммарного и разового учета, л/кг |
0,01 |
Количество счетных устройств, шт -для заправки автомобилей -для заправки съемных автомобильных и бытовых баллонов |
1 1 |
Количество заправочных пистолетов, шт. -для заправки автомобилей -для заправки съемных автомобильных и бытовых баллонов |
1 1 или 2 |
Минимальный расход, Qmin -для заправки автомобилей, л/мин -для заправки съемных автомобильных и бытовых баллонов, кг/мин |
5 2 |
Продолжение таблицы 2
Максимальный расход, Qmax -для заправки автомобилей, л/мин -для заправки съемных автомобильных и бытовых баллонов, кг/мин |
50 20 |
Минимальная доза выдачи, | |
-для заправки автомобилей, л |
5 |
-для заправки съемных автомобильных и бытовых баллонов, кг |
2 |
Максимальная доза выдачи, | |
-для заправки автомобилей, л |
999,99 |
-для заправки съемных автомобильных и бытовых баллонов, кг |
50 |
Параметры питания: | |
- напряжение переменного тока, В |
220 (+10/-15%) |
- частота, Гц |
50±1 |
- среднее потребление тока, мА |
700 |
Степень защиты по ГОСТ 14254-96 | |
- механической части |
IP 23 |
- электрической части |
IP 54 |
Г абаритные размеры, не более, мм |
1445 х 520х1810 |
Масса, не более, кг |
235 |
Средний срок службы, не менее, лет |
15 |
