Сведения о средстве измерений: 61942-15 Комплексы для измерений геометрических параметров колесных пар

Номер по Госреестру СИ: 61942-15
61942-15 Комплексы для измерений геометрических параметров колесных пар
(ГЕОМЕТРИКС КП)

Назначение средства измерений:
Комплексы для измерений геометрических параметров колесных пар «ГЕОМЕТРИКС КП» (далее - комплексы) предназначены для автоматизированного измерения геометрических параметров колесных пар вагонов метрополитена и железных дорог.

сертификация программного обеспечения
Внешний вид. Комплексы для измерений геометрических параметров колесных пар, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплексы для измерений геометрических параметров колесных пар
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства - 23.10.2025
Номер записи -
ID в реестре СИ - 375391
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество «Виматек» (АО «Виматек»)
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Комплексы для измерений геометрических параметров колесных пар (ГЕОМЕТРИКС КП)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество «Виматек» (АО «Виматек»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
61942-15
23.10.2025
Комплексы для измерений геометрических параметров колесных пар, ГЕОМЕТРИКС КП
Акционерное общество «Виматек» (АО «Виматек») (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
61943-15
23.10.2025
Комплексы автоматизированные для измерений геометрических параметров осей колесных пар и крупногабаритных тел вращения, ГЕОМЕТРИКС-О
Акционерное общество «Виматек» (АО «Виматек») (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год

Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:

  • 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
  • 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
  • 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
  • 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
  • 71.12.62 Деятельность в области метрологии
  • 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
  • 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
  • 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
  • 26.52 Производство часов

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы для измерений геометрических параметров колесных пар (ГЕОМЕТРИКС КП)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Комплексы для измерений геометрических параметров колесных пар (ГЕОМЕТРИКС КП)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение «Geometrix/Wheelset-Measuring-Facility» установлено на промышленном компьютере, расположенном в пульте управления. Программное обеспечение управляет процессом измерений, собирает и анализирует данные со всех лазерных датчиков и выполняет вычисления параметров. В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Geometrix/Wheel set-Measuring-F acility 2.0.832

Номер версии (идентификационный номер) ПО

2.0.832

Цифровой идентификатор ПО

E432A85C (CRC-32)

Другие данные, если имеются

не имеются

Уровень защиты программного обеспечения оценивается, как «высокое»

по Р 50.2.077-2014.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и на титульный лист паспорта типографским способом, а также на нижнюю переднюю часть станины методом наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Метод измерений изложен в документе «Комплексы для измерений геометрических параметров колесных пар «ГЕОМЕТРИКС КП». Руководство по эксплуатации».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к комплексам для измерений геометрических параметров колесных «ГЕОМЕТРИКС КП»

ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».

ТУ 4276-026-15157546-2014 «Комплексы для измерений геометрических параметров колесных пар «ГЕОМЕТРИКС КП» Технические условия».

Изготовитель

Акционерное общество «Виматек» (АО «Виматек»)
ИНН 7802214659
Юридический адрес: Россия, 194223, г.Санкт-Петербург, вн.тер.г. муниципальный округ Светлановское, улица Курчатова, дом 9, строение 2, помещение 435
Адрес места осуществления деятельности: 195220, г. Санкт-Петербург, ул. Гжатская, дом 21, литера А
Тел.: +7 (812) 448-18-42
E-mail: info@vimatec.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66,
E-mail: office@vniims.ru

Комплексы изготавливаются в двух исполнениях:

  • •  исполнение 1 - предназначено для измерения геометрических параметров колесных пар вагонов метрополитена.

  • •  исполнение 2 -предназначено для измерения геометрических параметров колесных пар вагонов железных дорог.

Принцип действия комплексов основан на бесконтактном измерении линейных размеров лазерными триангуляционными измерительными датчиками.

Для измерения диаметров, конусности и овальности шеек оси используются лазерные триангуляционные датчики, обеспечивающие измерение расстояний в диапазоне 0-2 мм с дискретностью 0,0001 мм.

Для измерения остальных параметров колесной пары используются лазерные триангуляционные датчики, обеспечивающие измерение расстояний в диапазоне 0-50 мм с дискретностью 0,001 мм и 0-100 мм с дискретностью 0,01 мм.

В состав комплекса входят

  • •  портал

  • •  модули контроля

  • •  модули перемещения лазерных датчиков

  • •  механизм вращения колесной пары

  • •  шкаф автоматики с компьютером нижнего уровня

  • •  пульт управления

Портал представляет собой конструкцию, состоящую из боковых стоек и верхней поперечной балки, опирающейся на стойки сверху. Установка опирается на четыре регулируемые опоры, необходимые для точного выставления высоты относительно колесной пары, расположенной на роликах механизма вращения колесной пары. Для защиты установки от внешних воздействий предусмотрены боковые панели, крыша и тентовая шторка.

На поперечной балке портала закреплены

-модули контроля параметров шеек, предподступичных частей оси и толщины обода диска,

-модули контроля профиля диска, толщины обода диска и диаметра колес,

-лазерный датчик контроля центрального диаметра оси,

- датчик наличия оси,

-панель пневматики и распределительные коробки.

Модуль контроля параметров шеек, предподступичных частей оси и толщины обода диска

Три пары датчиков и один датчик расположены на измерительной скобе. Скоба прикрыта от внешних воздействий кожухами. Под кожухом расположен механизм автоматической настройки положения скобы в горизонтальной плоскости, по ходу движения колесной пары. Вертикальное и горизонтальное движение измерительных скоб осуществляют линейные модули с шаговыми двигателями.

Модуль контроля профиля диска, толщины обода диска и диаметра колес

В нижней части модуля расположены: датчик контроля профиля и толщины обода диска и датчик контроля диаметра колеса. Датчики закреплены на линейном модуле перемещения и прикрыты от внешних воздействий кожухом. Шток линейного преобразователя перемещений поднимается и опускается пневмоцилиндром через упорную деталь. Вертикальное и горизонтальное движение лазерных датчиков осуществляют линейные модули с шаговыми двигателями.

Панель пневматики

Панель пневматики предназначена для подготовки и распределения воздуха для исполнительных механизмов - пневмоцилиндров перемещения линейных преобразователей перемещения в модуле контроля диаметров колес.

Механизм вращения колесной пары предназначен для поворота колесной пары в разные угловые положения и выталкивания проконтролированной колесной пары с позиции контроля на выходной рельсовый путь при помощи пневмопривода.

Шкаф управления содержит процессорную плату, источники постоянного тока, драйверы шаговых двигателей, частотные преобразователи и систему силовой и коммутационной электроники. Процессорная плата формата PCI-104, комплектованная модулем дискретных входов-выходов PCI-104, и двумя платами гальванической развязки, представляет собой нижний уровень системы управления. Нижний уровень предназначен для управления работой механизмов перемещения, сбора данных с лазерных датчиков и управления циклами работы установки. Обмен данными между нижним и верхним уровнями осуществляется по сети ETHERNET. Также по сети ETHERNET устанавливается связь с цеховым сервером при необходимости передачи данных на удаленный ПК.

Пульт управления с компьютерной системой и специальным программным обеспечением предназначен для управления работой комплекса. На передней панели пульта управления расположены кнопки управления и лампы индикации.

В состав компьютерной системы входят:

  • •  промышленный компьютер с операционной системой WINDOWS;

  • •  ЖК монитор;

  • •  источник бесперебойного питания;

  • •  клавиатура;

  • •  манипулятор «мышь».

На жестком диске компьютера установлена программа для работы с установкой. Общий вид комплекса (портал и модули контроля и перемещения) показан на рисунке 1.

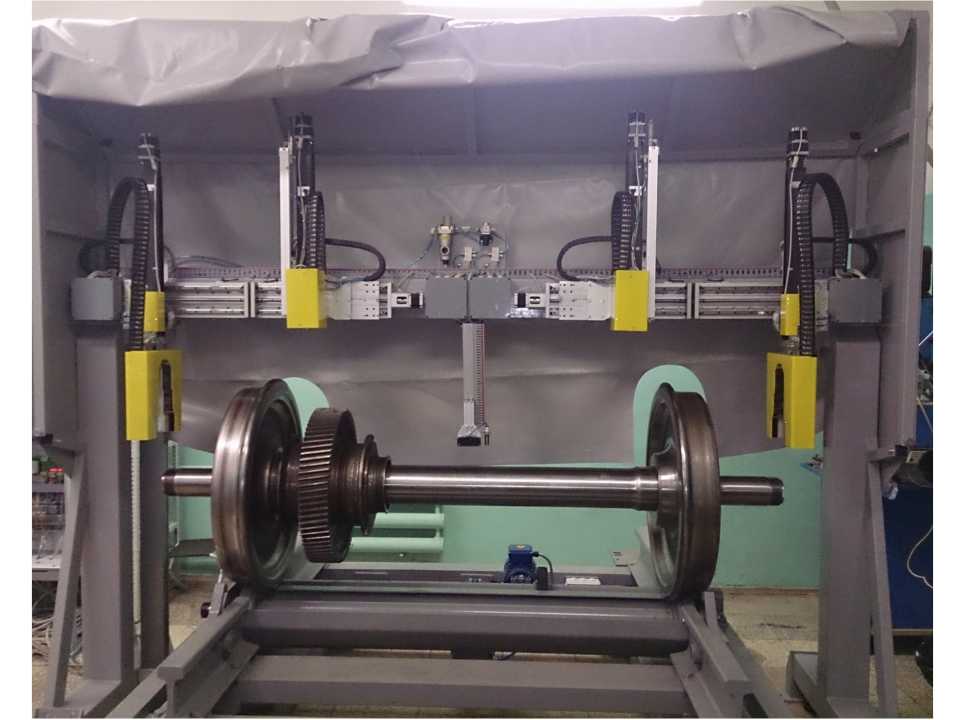

Внешний вид. Комплексы для измерений геометрических параметров колесных пар (ГЕОМЕТРИКС КП), http://oei-analitika.ru

Рисунок 1 - Общий вид Комплексов для измерений геометрических параметров колесных пар «ГЕОМЕТРИКС КП»


Таблица 5

Наименование

Кол-во

Комплекс «ГЕОМЕТРИКС КП» для измерений геометрических параметров колесных пар

1 шт.

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Методика поверки

1 экз.


представлены в таблице 2.

Таблица 2

№ п/ п

Наименование параметра

Исполнение 1

Исполнение 2

Диапазон измерений, мм

Предел допускаемой абсолютной погрешности, мм

Диапазон измерений, мм

Предел допускаемой абсолютной погрешности, мм

1

2

3

4

5

6

1.

Расстояние между внутренними поверхностями ободьев колес

от 1430,0 до 1450,0 вкл.

±0,5

от 1430,0 до 1450,0 вкл.

±0,5

2.

Диаметр по кругу катания

от 730,0 до 865,0 вкл.

±0,1

от 830,0 до 970,0 вкл.

±0,1

3.

Разность расстояний между внутренними поверхностями ободьев колес.

от 0 до 2,0 вкл.

±0,5

от 0 до 2,0 вкл.

±0,5

4.

Разность диаметров по кругу катания колес, насаженных на одну ось

от 0 дл 2,0

вкл.

±0,1

от 0 до 2,0 вкл.

±0,1

5.

Овальность по кругу катания

от 0 до 1,0 вкл.

±0,1

от 0 до 1,0 вкл.

±0,1

6.

Разность расстояний между торцами оси (вариант-торцами преподступичных частей) и внутренними поверхностями ободьев колес с одной и с другой стороны колесной пары.

-

-

от 0 до 5,0 вкл.

±0,5

7.

Эксцентричность круга катания относительно шейки оси

от 0 до 1,0 вкл.

±0,1

от 0 до 1,0 вкл.

±0,1

8.

Толщина обода цельнокатаного колеса

от 20,0 до 90,0 вкл.

±0,5

от 20,0 до 90,0 вкл.

±0,5

№ п/ п

Наименование параметра

Исполнение 1

Исполнение 2

Диапазон измерений, мм

Предел допускаемой абсолютной погрешности, мм

Диапазон измерений, мм

Предел допускаемой абсолютной погрешности, мм

1

2

3

4

5

6

9.

Разность толщин ободьев колес в одной колесной паре

от 0 до 5,0 вкл.

±0,5

от 0 до 5,0 вкл.

±0,5

10.

Равномерный прокат

от 0 до 10,0

вкл.

±0,1

от 0 до 10,0

вкл.

±0,1

11.

Ширина обода колеса

от 120,0 до 140,0 вкл.

±0,5

от 120,0 до 140,0 вкл.

±0,5

12.

Отклонение профиля:

- по поверхности катания

- по высоте гребня

- по поверхности гребня

от 0 до 1,0 вкл.

от 0 до 2,0 вкл.

от 0 до 1,0

вкл.

-

от 0 до 1, 0 вкл.

от 0 до 2,0 вкл.

от 0 до 1,0

вкл.

-

13.

Толщина гребня колеса

от 29,0 до 35,0 вкл.

±0,5

от 29,0 до 35,0 вкл.

±0,5

14.

Диаметр шейки оси

от 109,0 до

110,1 вкл.

±0,004

От 129,9 до

130,1 вкл.

±0,004

от 129,0 до

130,1 вкл.

от 149,9 до

150,1 вкл.

15.

Диаметр шейки ближний

-

-

от 129,9 до

  • 130.1 вкл.

от 149,9 до

  • 150.1 вкл.

±0,004

16.

Диаметр шейки дальний

-

-

от 129,9 до

  • 130.1 вкл.

от 149,9 до

  • 150.1 вкл.

±0,004

17.

Диаметр предподступичной части оси

от 140,0 до 170,0 вкл.

±0,03

от 160,0 до 190,0 вкл.

±0,03

18.

Диаметр средней части оси

от 140,0 до 170,0 вкл.

±0,6

от 170 до

190 вкл

±0,6

19.

Занижение диаметра шейки у галтели

-

-

от 0 до 1 вкл.

±0,06

20.

Занижение диаметра шейки у галтели

-

-

от 0 до 1 вкл.

±0,06

21.

Расстояние от торца предподступичной части оси до начала занижения диаметра шейки

-

-

от 15 до 35 вкл.

±0,6

№ п/ п

Наименование параметра

Исполнение 1

Исполнение 2

Диапазон измерений, мм

Предел допускаемой абсолютной погрешности, мм

Диапазон измерений, мм

Предел допускаемой абсолютной погрешности, мм

1

2

3

4

5

6

22.

Конусность шейки оси

от 0 до 0,1 вкл.

±0,002

от 0 до 0,1 вкл.

±0,004

23.

Овальность шейки оси

от 0 до 0,1

вкл

±0,002

от 0 до 0,1

вкл

±0,004

24.

Овальность предподступичной части оси

от 0 до 0,1 вкл.

±0,005

от 0 до 0,1 вкл.

±0,02

25.

Толщина диска

-

-

от 15 до 30 вкл.

±0,6

26.

Отклонение от теоретического профиля в месте перехода предподступичной части оси в подступичную

-

-

от 15 до 30 вкл.

±0,4

от 20 до 40 вкл.

27.

Отклонение от теоретического профиля в месте сопряжения шейки и предподступичной части оси

-

-

от 15 до 30 вкл.

±0,4

от 20 до 40 вкл.

28.

Биение средней части оси относительно шеек

-

-

Не более

16

0,5

29.

Биение предпоступичной части оси относительно шеек

-

-

Не более 5

0,3

Рабочие условия эксплуатации представлены в таблице 3.

Таблица 3

Температура окружающего воздуха, °С

от + 10 до + 35

Относительная влажность воздуха при 20°С, %

(65±15)

Габаритные размеры частей установки представлены в таблице 4.

Таблица 4

Наименование

Г абаритные размеры, мм

Механическая часть установки Длина

3234

Ширина

884

Высота

2620

Рабочее место оператора Длина

844

Ширина

600

Высота

1700

Шкаф управления

Длина

800

Ширина

360

Высота

1610


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
