МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

06 июня 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906^

• 4. Контроль за испол                                  за собой.

Федеральное агентство по техническому регулированию и

метрологии.

Заместитель Руководителя

Сертификат: 029D109B0OOBAE27A64C995DDB0602O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

к_________________________

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «6» июня 2022 г. № 1360

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «6» июня 2022 г. № 1360

Регистрационный № 63788-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры жидких сред УРАН-1РМ

Расходомеры жидких сред УРАН-1РМ (далее - расходомеры) предназначены для измерения объемного расхода различных жидкостей в трубопроводах и передачи результатов измерения в виде аналогового и цифрового выходных сигналов.

Принцип действия заключается в поочередной коммутации электроакустических преобразователей на излучение и прием ультразвуковых колебаний. Излучение производится с частотой 250 Гц. При этом платой измерения расхода производится измерение времен прохождения ультразвуковых колебаний по потоку и против потока движущейся жидкости. По известным временам прохождения определяется скорость ультразвука в среде, по разности времен по потоку и против потока при известной скорости ультразвука определяется объемный расход жидкости. Расходомеры имеют один канал измерения. Цепи электрического питания, контроля и выходных сигналов гальванически изолированы друг от друга.

Конструктивно расходомер состоит из первичного преобразователя (ПП) с установленными пьезопреобразователями и вторичного преобразователя (ВП-А) со встроенной платой измерения расхода, соединительных кабелей связи с преобразователем первичным (КСП), соединительных кабелей связи с преобразователем вторичным (КСВ), переходной муфты (М-12).

ПП устанавливаются в разрыв трубопровода. В зависимости от условий эксплуатации предусмотрены модификации ПП, отличающиеся конструктивным исполнением, материалом корпуса, способом соединения с трубопроводом и максимальным рабочим давлением контролируемой среды:

- ППО-А - первичный преобразователь осевой, для трубопроводов с диаметром условного прохода от 10 до 40 мм включительно;

- ППОТ-К - первичный преобразователь осевой, для трубопроводов с диаметром условного прохода 50 и 65 мм;

- ППУ-А - первичный преобразователь угловой, для трубопроводов с диаметром условного прохода (Ду) свыше 65 мм.

Прием, обработка измерительной информации от ПП и формирование выходного сигнала осуществляется ВП-А. В зависимости от исполнения ВП-А расходомеры имеют один из видов выходного аналогового сигнала:

- напряжение постоянного тока от 0 до 5 В или от 0 до 10 В при сопротивлении нагрузки не менее 2 кОм;

- сила постоянного тока от 0 до 5 мА при сопротивлении нагрузки не более 2 кОм или от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом.

Для аналоговых выходных сигналов линейная зависимость пропорциональна измеряемому расходу.

Подсоединение внешнего кабеля к ВП-А и кабелей от преобразователей первичных осуществляется через герметичные разъемы, расположенные на боковой стенке корпуса вторичного преобразователя прибора.

Расходомеры соответствуют требованиям по электромагнитной совместимости в условиях электромагнитной обстановки средней жесткости по группе исполнения III с критерием качества функционирования А по ГОСТ 32137-2013.

Степень защиты расходомеров, обеспечиваемая оболочкой, IP67 по ГОСТ 14254-96. Расходомеры предназначены для работы во взрывобезопасных помещениях. Фотографии внешнего вида расходомеров приведены на рисунках 1, 2 и 3, на которых цифрой 1 - обозначены места пломбировки от несанкционированного доступа, а цифрой 2 -информационная табличка.

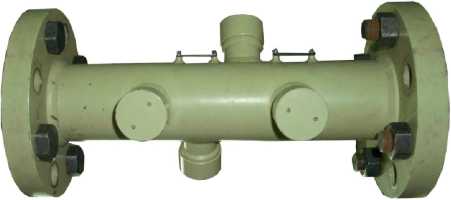

Рисунок 2 - Внешний вид преобразователя первичного осевого ППО-А

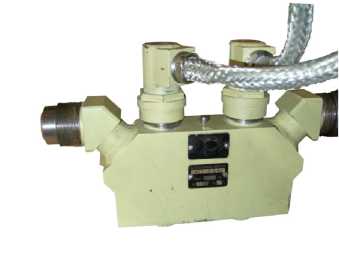

Рисунок 3 - Внешний вид преобразователя первичного осевого ППОТ-К

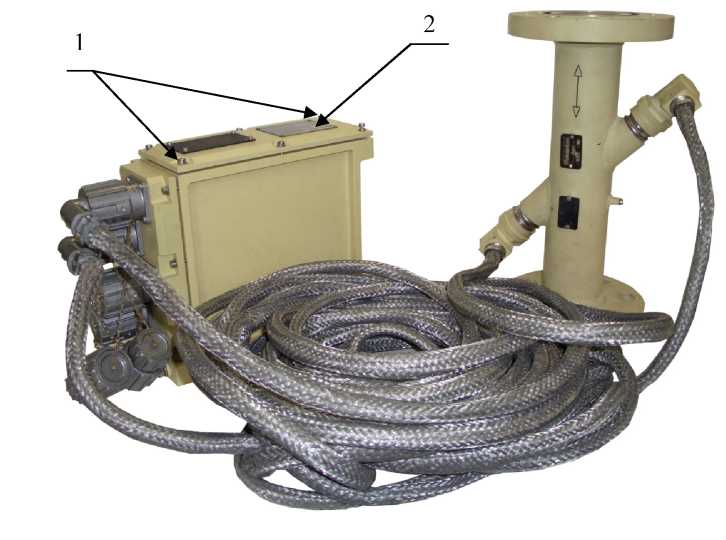

Рисунок 1- Внешний вид расходомера с преобразователем первичным угловым ППУ-А

В расходомерах используется встроенное программное обеспечение (ПО), которое устанавливается в энергонезависимую память встроенной платы измерения расхода при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

ПО обеспечивает выполнение следующих функций:

- измерение (вычисление) времени прохождения ультразвукового импульса по потоку и против потока;

- пересчет полученных временных соотношений в значение расхода;

- выдача значения расхода в виде силы постоянного электрического тока, напряжения постоянного электрического тока или цифровым интерфейсом RS-485.

Идентификационные данные программного обеспечения указаны в таблице 1.

Таблица 1

Нормирование метрологических характеристик расходомеров проведено с учетом влияния ПО. Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО и измерительной информации «Высокий» по Р 50.2.077-2014 г.

Расходомеры в зависимости от вида измеряемой среды имеют исполнения, указанные в таблице 2.

Таблица 2

- механические частицы (текстильные волокна, песок, твердые продукты коррозии и т.п.) размером до 2,5 мм и содержанием до 15 мг/л;

- пищевые отходы с размерами частиц до 0,3 мм и содержанием до 1 г/л;

- жировые отходы, содержанием до 1 г/л;

- крахмал содержанием до 0,5 г/л;

- мыло содержанием до 0,5 г/л;

-уксус 3%-ный содержанием до 0,05 г/л;

- рассольная смесь от испарительных установок с температурой до 50 °С и соленостью до 60 %;

- нефтепродукты.

Допускается содержание газа 35 мг/л с объемом воздушных пузырей до 8 мм³ и диаметром до 2,5 мм.

Номенклатура типоразмеров расходомеров в зависимости от диаметра условного прохода (Ду) и верхнего предела измерений, рабочего давления (Ру) приведена в таблице 3.

Таблица 3

Продолжение таблицы 3

Продолжение таблицы 3

наносится типографским способом на титульном листе руководства по эксплуатации и на информационную табличку, расположенную на лицевой панели вторичного преобразователя (ВП-А), методом фотолитографии или другим способом, не ухудшающим качество, место нанесения обозначено цифрой 2 на рисунке 1.

Комплектность расходомеров представлена в таблице 4.

Таблица 4

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.145-75. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкостей в диапазоне от 340^-6 до 10 м³/с»;

РИЮУ.407254.005 ТУ. «Расходомеры жидких сред УРАН-1РМ. Технические условия».

Общество с ограниченной ответственностью «Теплоприбор» (ООО «Теплоприбор») ИНН 6227001715

Адрес: 390011, область Рязанская, город Рязань, шоссе Куйбышевское, дом 14А, литера А2, корпус 4, помещение Н4

Тел.: (4912) 77-94-49

Факс: (4912) 77-94-49 доб. 5010

E-mail: teplopr@teplopribor.ru

Закрытое акционерное общество Консалтинго - инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, 88, стр. 8

Тел: (495) 491 78 12, (495) 491 86 55

Е-mail: sittek@mail.ru, kip-mce@nm. ru Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU 311313 от 01.05.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «6» июня 2022 г. № 1360

Лист № 1 Регистрационный № 61942-15 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы для измерений геометрических параметров колесных пар «ГЕОМЕТРИКС КП»

Комплексы для измерений геометрических параметров колесных пар «ГЕОМЕТРИКС КП» (далее - комплексы) предназначены для автоматизированного измерения геометрических параметров колесных пар вагонов метрополитена и железных дорог.

Комплексы изготавливаются в двух исполнениях:

• •  исполнение 1 - предназначено для измерения геометрических параметров колесных пар вагонов метрополитена.

• •  исполнение 2 -предназначено для измерения геометрических параметров колесных пар вагонов железных дорог.

Принцип действия комплексов основан на бесконтактном измерении линейных размеров лазерными триангуляционными измерительными датчиками.

Для измерения диаметров, конусности и овальности шеек оси используются лазерные триангуляционные датчики, обеспечивающие измерение расстояний в диапазоне 0-2 мм с дискретностью 0,0001 мм.

Для измерения остальных параметров колесной пары используются лазерные триангуляционные датчики, обеспечивающие измерение расстояний в диапазоне 0-50 мм с дискретностью 0,001 мм и 0-100 мм с дискретностью 0,01 мм.

В состав комплекса входят

• •  портал

• •  модули контроля

• •  модули перемещения лазерных датчиков

• •  механизм вращения колесной пары

• •  шкаф автоматики с компьютером нижнего уровня

• •  пульт управления

Портал представляет собой конструкцию, состоящую из боковых стоек и верхней поперечной балки, опирающейся на стойки сверху. Установка опирается на четыре регулируемые опоры, необходимые для точного выставления высоты относительно колесной пары, расположенной на роликах механизма вращения колесной пары. Для защиты установки от внешних воздействий предусмотрены боковые панели, крыша и тентовая шторка.

На поперечной балке портала закреплены

-модули контроля параметров шеек, предподступичных частей оси и толщины обода диска,

-модули контроля профиля диска, толщины обода диска и диаметра колес,

-лазерный датчик контроля центрального диаметра оси,

- датчик наличия оси,

-панель пневматики и распределительные коробки.

Модуль контроля параметров шеек, предподступичных частей оси и толщины обода диска

Три пары датчиков и один датчик расположены на измерительной скобе. Скоба прикрыта от внешних воздействий кожухами. Под кожухом расположен механизм автоматической настройки положения скобы в горизонтальной плоскости, по ходу движения колесной пары. Вертикальное и горизонтальное движение измерительных скоб осуществляют линейные модули с шаговыми двигателями.

Модуль контроля профиля диска, толщины обода диска и диаметра колес

В нижней части модуля расположены: датчик контроля профиля и толщины обода диска и датчик контроля диаметра колеса. Датчики закреплены на линейном модуле перемещения и прикрыты от внешних воздействий кожухом. Шток линейного преобразователя перемещений поднимается и опускается пневмоцилиндром через упорную деталь. Вертикальное и горизонтальное движение лазерных датчиков осуществляют линейные модули с шаговыми двигателями.

Панель пневматики

Панель пневматики предназначена для подготовки и распределения воздуха для исполнительных механизмов - пневмоцилиндров перемещения линейных преобразователей перемещения в модуле контроля диаметров колес.

Механизм вращения колесной пары предназначен для поворота колесной пары в разные угловые положения и выталкивания проконтролированной колесной пары с позиции контроля на выходной рельсовый путь при помощи пневмопривода.

Шкаф управления содержит процессорную плату, источники постоянного тока, драйверы шаговых двигателей, частотные преобразователи и систему силовой и коммутационной электроники. Процессорная плата формата PCI-104, комплектованная модулем дискретных входов-выходов PCI-104, и двумя платами гальванической развязки, представляет собой нижний уровень системы управления. Нижний уровень предназначен для управления работой механизмов перемещения, сбора данных с лазерных датчиков и управления циклами работы установки. Обмен данными между нижним и верхним уровнями осуществляется по сети ETHERNET. Также по сети ETHERNET устанавливается связь с цеховым сервером при необходимости передачи данных на удаленный ПК.

Пульт управления с компьютерной системой и специальным программным обеспечением предназначен для управления работой комплекса. На передней панели пульта управления расположены кнопки управления и лампы индикации.

В состав компьютерной системы входят:

• •  промышленный компьютер с операционной системой WINDOWS;

• •  ЖК монитор;

• •  источник бесперебойного питания;

• •  клавиатура;

• •  манипулятор «мышь».

На жестком диске компьютера установлена программа для работы с установкой. Общий вид комплекса (портал и модули контроля и перемещения) показан на рисунке 1.

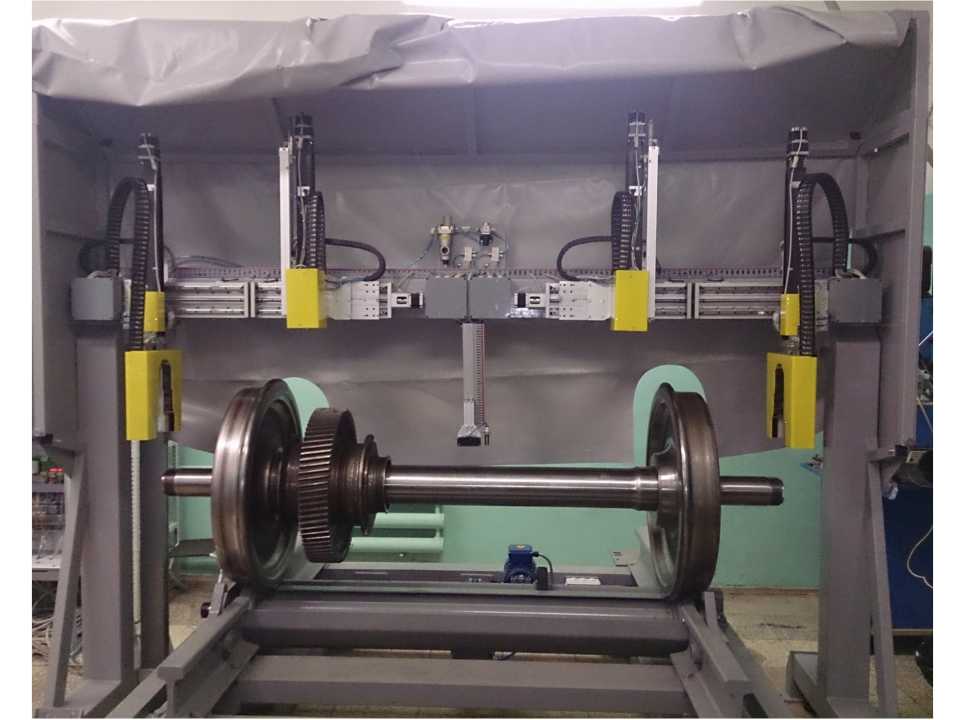

Рисунок 1 - Общий вид Комплексов для измерений геометрических параметров колесных пар «ГЕОМЕТРИКС КП»

Программное обеспечение «Geometrix/Wheelset-Measuring-Facility» установлено на промышленном компьютере, расположенном в пульте управления. Программное обеспечение управляет процессом измерений, собирает и анализирует данные со всех лазерных датчиков и выполняет вычисления параметров. В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения оценивается, как «высокое»

по Р 50.2.077-2014.

Метрологические и технические характеристики представлены в таблице 2.

Таблица 2

Рабочие условия эксплуатации представлены в таблице 3.

Таблица 3

Габаритные размеры частей установки представлены в таблице 4.

Таблица 4

наносится на титульный лист руководства по эксплуатации и на титульный лист паспорта типографским способом, а также на нижнюю переднюю часть станины методом наклейки.

Таблица 5

Метод измерений изложен в документе «Комплексы для измерений геометрических параметров колесных пар «ГЕОМЕТРИКС КП». Руководство по эксплуатации».

ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 140^-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».

ТУ 4276-026-15157546-2014 «Комплексы для измерений геометрических параметров колесных пар «ГЕОМЕТРИКС КП» Технические условия».

Акционерное общество «Виматек» (АО «Виматек»)

ИНН 7802214659

Юридический адрес: Россия, 194223, г.Санкт-Петербург, вн.тер. г. муниципальный округ

Светлановское, улица Курчатова, дом 9, строение 2, помещение 435 Тел.: +7 (812) 448-18-42

E-mail: info@vimatec.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77, факс: (495) 437-56-66,

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «6» июня 2022 г. № 1360

Регистрационный № 61943-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы автоматизированные для измерений геометрических параметров осей колесных пар и крупногабаритных тел вращения «ГЕОМЕТРИКС-О»

Комплексы автоматизированные для измерений геометрических параметров осей колесных пар и крупногабаритных тел вращения «ГЕОМЕТРИКС-О» (далее - комплексы) предназначены для проведения автоматизированного измерения геометрических параметров тел вращения, в том числе осей колесных пар вагонов железных дорог и метрополитена, различных валов и других тел вращения.

Принцип действия комплексов основан на бесконтактном измерении линейных размеров лазерными измерительными датчиками.

Цикл измерений включает определение параметров для четырех угловых положений контролируемой детали, отличающихся на угол поворота 45°. Обработка информации с лазерных датчиков и управление комплексом осуществляется по заданному алгоритму. Результаты измерений, полученные с датчиков, поступают на персональный компьютер, где осуществляется их математическая обработка, вычисление значений требуемых геометрических параметров, их анализ согласно требованиям отраслевой нормативной документации и вывод на монитор.

В зависимости от назначения и перечня измеряемых параметров комплексы изготавливаются в трех исполнениях:

• •  исполнение 1 - предназначено для измерений геометрических параметров осей колесных пар вагонов метрополитена;

• •  исполнение 2 - предназначено для измерений геометрических параметров осей колесных пар вагонов железных дорог;

• •  исполнение 3 - предназначено для измерений геометрических параметров крупногабаритных тел вращения.

Устройство комплексов:

В состав комплексов входят: станина; измерительные модули; пульт управления; механизм поворота контролируемой детали; шкаф управления; транспортное устройство (может отсутствовать при наличии цехового устройства для загрузки объектов контроля в зону проведения измерений).

Станина состоит из сварного основания, на котором смонтированы две подставки. На подставках крепятся опорные ролики вращения контролируемой детали, линейные модули с измерительными скобами, а также установлены стойки, к которым крепится балка.

На балке закреплены линейные модули перемещения, приводящие в движение измерительные кронштейны, с установленными на них лазерными датчиками контроля параметров измеряемой детали. Индуктивный выключатель служит для подтверждения нахождения контролируемой детали в позиции контроля. Пульт управления включает в себя компьютер с программным обеспечением, монитор, клавиатуру, мышь, источник бесперебойного питания, панели управления с кнопками.

Для поворота оси в разные угловые положения служит механизм поворота. Он состоит из 2-х блоков поворотных роликов, асинхронного мотор-редуктора с частотным управлением, двух зубчатых шкивов и зубчатого приводного ремня. Приводные ролики вращаются в корпусных подшипниковых узлах.

Состав и количество модулей комплекса конкретного исполнения комплектуется из следующих измерительных модулей:

- модуль универсального измерения;

- модуль прецизионного измерения диаметров;

- модуль одностороннего измерения радиальный;

- модуль одностороннего измерения осевой.

В состав комплекса исполнения 1 входят: два модуля прецизионного измерения диаметров и два модуля универсального измерения. В состав комплекса исполнения 2 входят: два модуля прецизионного измерения диаметров, два модуля универсального измерения и два модуля одностороннего измерения осевых. Состав и количество измерительных модулей комплекса исполнения 3 зависит от формы детали и значений измеряемых параметров. Геометрические параметры, измеряемые комплексом исполнения 3, соответствуют указанным в таблице 2, исполнения 1 и 2 - в таблице 3.

Модуль универсального измерения представляет собой скобу, на которой расположены два триангуляционных датчика навстречу друг другу. Скоба установлена на механизм перемещения, состоящий из одного или нескольких модулей линейного перемещения, что позволяет скобе перемещаться горизонтально - вдоль оси измеряемой детали и вертикально -перпендикулярно оси измеряемой детали. Такое перемещение скобы в двух взаимно перпендикулярных направлениях обеспечивает позиционирование датчиков, при котором их лучи будут направлены навстречу друг другу на диаметрально противоположные точки осевого сечения детали.

Сумма сигналов с датчиков дает информацию о диаметре детали в данном месте, а разность сигналов дает информацию о положении оси измеряемой поверхности в данном месте.

Для измерения линейных (по оси) размеров используются координаты механизма перемещения совместно с информацией с лазерных датчиков о моментах переходов (скачков) диаметра детали.

Таким образом, диаметры и линейные размеры между торцами (уступами) детали измеряются непосредственно, а измерение детали при сканировании по длине в нескольких угловых положениях детали позволяет получить следующие расчетные геометрические параметры: средний диаметр в конкретном сечении; средний диаметр на некотором участке; конусность; овальность; нецилиндричность; отклонения профиля образующей от заданного; биение одной цилиндрической поверхности относительно других поверхностей; биение торцевой поверхности относительно цилиндрических поверхностей.

В модуле универсального измерения диаметров применяются триангуляционные лазерные датчики с большим диапазоном измерений (протяженность диапазона составляет 100 мм).

Это позволяет одной скобой, при фиксированном положении датчиков, без переналадок контролировать разные диаметры, значения которых лежат в пределах указанного диапазона измерений. Аналогично выполняются измерения параметров отклонения профиля поверхности от заданного.

Модуль прецизионного измерения диаметров конструктивно аналогичен модулю универсального контроля диаметров, но в этом модуле используются датчики с малым диапазоном измерения, поэтому контролируемый диаметр может меняться только в небольших пределах. Для контроля разных диаметров применяется:

• • переналадка (ручная или автоматическая) датчиков на другой диаметр;

• • установка на одной скобе одновременно нескольких пар датчиков, настроенных на разные диаметры;

• • использование сменных скоб с настроенными на разные диаметры парами датчиков.

В первом случае обязательна фиксация датчиков на скобе и настройка после каждой переналадки.

Модуль одностороннего измерения радиальный представляет собой триангуляционный лазерный датчик, установленный неподвижно или на механизме перемещения. Механизм перемещения может быть специальным или входящим в один из модулей контроля диаметров.

Модуль одностороннего измерения осевой

Модуль одностороннего измерения осевой представляет собой триангуляционный лазерный датчик, установленный неподвижно или на механизме перемещения. Механизм перемещения может быть специальным или входящим в один из модулей контроля диаметров.

Шкаф управления содержит процессорную плату, блоки питания, драйверы шаговых двигателей, частотный преобразователь и систему силовой и коммутационной электроники. Для безударной загрузки оси на блоки роликов используется транспортное устройство. Транспортное устройство представляет собой гидравлический подъемный стол с закрепленным на нем держателем контролируемой детали, удерживающим деталь в необходимом положении. Загрузка детали в позицию контроля осуществляется кран-балкой сверху - деталь подается на призмы держателя оси подъемного стола, находящиеся в поднятом положении. В зависимости от конструктивных особенностей цеховой линии могут применяться другие варианты загрузочных устройств, обеспечивающих центрирование и аккуратную подачу объекта контроля в зону контроля комплекса.

Общий вид комплекса приведен на рисунке 1.

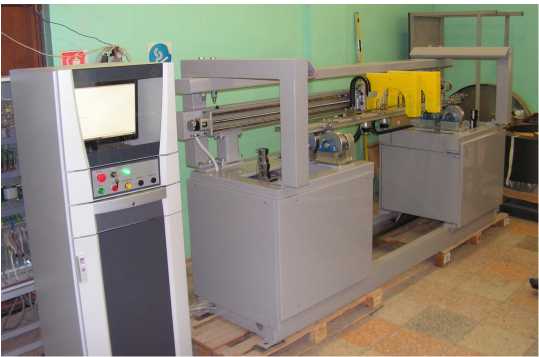

Рисунок 1 - Общий вид комплексов автоматизированных для измерений геометрических параметров осей колесных пар и крупногабаритных тел вращения «ГЕОМЕТРИКС-О».

Программное обеспечение «Geometrix/Axle-Measuring-Facility» установлено на промышленном компьютере в пульте управления.

Программное обеспечение управляет процессом измерений, собирает и анализирует данные со всех лазерных датчиков и выполняет вычисления параметров. В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения оценивается, как «высокое» по

Р 50.2.077-2014.

Метрологические и технические характеристики комплекса приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Таблица 3 - Геометрические параметры осей колесных пар, измеряемые комплексами исполнения 1 и исполнения 2

Продолжение таблицы 3

Рабочие условия эксплуатации представлены в таблице 4.

Таблица 4

Габаритные размеры частей комплекса (без учета транспортного устройства) представлены в таблице 5.

Таблица 5

наносится на титульный лист руководства по эксплуатации и на титульный лист паспорта типографским способом, а также на нижнюю переднюю часть станины методом наклейки.

Лист № 7

Всего листов 7 Комплектность средства измерений

Таблица 6

Примечание - Состав и количество модулей комплекса исполнения 3 может меняться и зависит от формы детали и значений измеряемых параметров.

Метод измерений изложен в документе «Комплексы автоматизированные для измерений геометрических параметров осей колесных пар и крупногабаритных тел вращения «ГЕОМЕТРИКС-О». Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к Комплексам автоматизированным для измерений геометрических параметров осей колесных пар и крупногабаритных тел вращения «ГЕОМЕТРИКС-О»

ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 140’⁹ до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»

ТУ 4276-025-15157546-2014 «Комплексы автоматизированные для измерений геометрических параметров осей колесных пар и крупногабаритных тел вращения «ГЕОМЕТРИКС-О». Технические условия».

Акционерное общество «Виматек» (АО «Виматек»)

ИНН 7802214659

Юридический адрес:

Россия, 194223, г.Санкт-Петербург, вн.тер. г. муниципальный округ Светлановское, улица Курчатова, дом 9, строение 2, помещение 435

Тел.: +7 (812) 448-18-42

E-mail: info@vimatec.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77, факс: (495) 437-56-66,

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013г.

¹

• - включая указанные значения диапазона измерений;

²

• - градуировочное значение температуры измеряемой среды задается

³

при заказе из ряда 20, 50, 70, 90 °С;

• - градуировочное значение температуры окружающей среды задается при заказе из ряда 20, 35 °С.
